แผ่นพาหะซิลิคอนคาร์ไบด์สำหรับการแกะสลัก LED
  • แผ่นพาหะซิลิคอนคาร์ไบด์สำหรับการแกะสลัก LEDแผ่นพาหะซิลิคอนคาร์ไบด์สำหรับการแกะสลัก LED

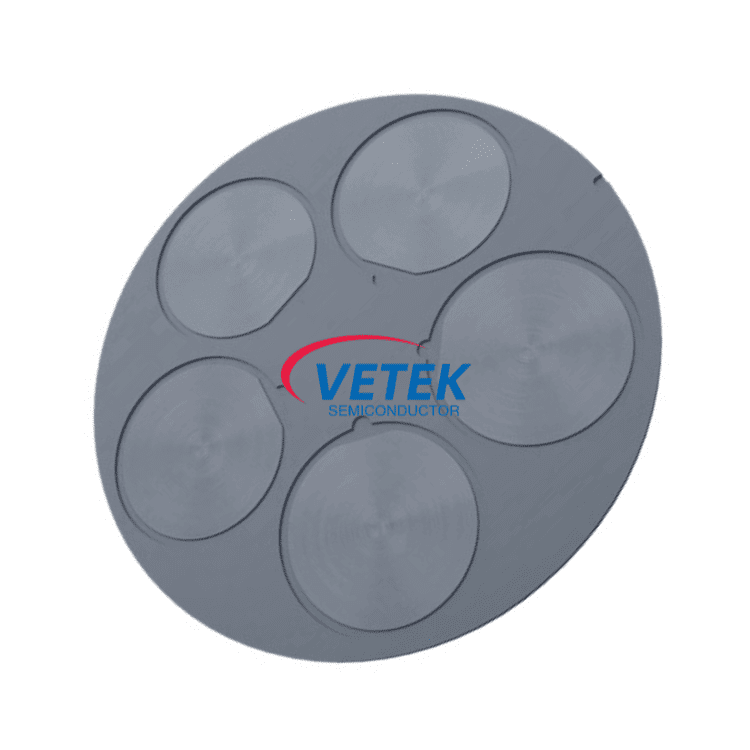

แผ่นพาหะซิลิคอนคาร์ไบด์สำหรับการแกะสลัก LED

แผ่นพาหะซิลิคอนคาร์ไบด์ Veteksemicon สำหรับการแกะสลัก LED ได้รับการออกแบบมาโดยเฉพาะสำหรับการผลิตชิป LED เป็นวัสดุสิ้นเปลืองหลักในกระบวนการแกะสลัก ผลิตจากซิลิคอนคาร์ไบด์ที่มีความบริสุทธิ์สูงเผาผนึกอย่างแม่นยำ มีความทนทานต่อสารเคมีเป็นพิเศษและมีความคงตัวของมิติที่อุณหภูมิสูง ต้านทานการกัดกร่อนจากกรด เบส และพลาสมาเข้มข้นได้อย่างมีประสิทธิภาพ คุณสมบัติการปนเปื้อนต่ำทำให้ได้ผลผลิตสูงสำหรับเวเฟอร์ LED epitaxis ในขณะที่ความทนทานซึ่งสูงกว่าวัสดุแบบดั้งเดิมมาก ช่วยให้ลูกค้าลดต้นทุนการดำเนินงานโดยรวม ทำให้เป็นตัวเลือกที่เชื่อถือได้ในการปรับปรุงประสิทธิภาพและความสม่ำเสมอของกระบวนการแกะสลัก


ข้อมูลผลิตภัณฑ์ทั่วไป

สถานที่กำเนิด:
จีน
ชื่อแบรนด์:
คู่แข่งของฉัน
หมายเลขรุ่น:
แผ่นพาหะซิลิคอนคาร์ไบด์สำหรับการแกะสลัก LED-01
การรับรอง:
ISO9001


เงื่อนไขทางธุรกิจผลิตภัณฑ์

ปริมาณการสั่งซื้อขั้นต่ำ:
ขึ้นอยู่กับการเจรจา
ราคา:
ติดต่อเพื่อขอใบเสนอราคาที่กำหนดเอง
รายละเอียดบรรจุภัณฑ์:
แพคเกจการส่งออกมาตรฐาน
เวลาจัดส่ง:
เวลาจัดส่ง: 30-45 วันหลังจากยืนยันการสั่งซื้อ
เงื่อนไขการชำระเงิน:
ที/ที
ความสามารถในการจัดหา:
500 หน่วย / เดือน

แอปพลิเคชัน: Veteksemicon Silicon Carbide Carrier Plate For LED Etching ได้รับการออกแบบมาเป็นพิเศษสำหรับกระบวนการกัด LED ด้วยความต้านทานการกัดกร่อนและความเสถียรที่ยอดเยี่ยม ช่วยให้ลูกค้าเพิ่มผลผลิตได้อย่างมากและลดต้นทุนโดยรวม


บริการที่สามารถให้ได้: การวิเคราะห์สถานการณ์การใช้งานของลูกค้า การจับคู่วัสดุ การแก้ปัญหาทางเทคนิค


ประวัติบริษัท: Veteksemicon มีห้องปฏิบัติการ 2 แห่ง ซึ่งเป็นทีมผู้เชี่ยวชาญที่มีประสบการณ์ด้านวัสดุมาเป็นเวลา 20 ปี พร้อมด้วยความสามารถในการวิจัยและพัฒนา การผลิต การทดสอบ และการตรวจสอบ


พารามิเตอร์ทางเทคนิค

โครงการ
พารามิเตอร์
วัสดุ
ซิลิกอนคาร์ไบด์เผาผนึกที่มีปฏิกิริยาสูง/ไม่มีความดัน
ความบริสุทธิ์
>99.5% SiC
ความหนาแน่น
≥3.02 ก./ซม.3
ความพรุน
<0.1%
แรงดัดงอ
≥350เมกะปาสคาล
ค่าสัมประสิทธิ์การขยายตัวเนื่องจากความร้อน
4.5 x 10-6/°ซ
การนำความร้อน
≥120 วัตต์/เมตร·เค
การรักษาพื้นผิว
ให้ความเรียบและเรียบเนียนอย่างแม่นยำ


แผ่นพาหะซิลิคอนคาร์ไบด์ Veteksemicon สำหรับข้อดีหลักของการแกะสลัก LED


1. ทนต่อสารเคมีได้ดีเยี่ยม

ในระหว่างการกัดชิป LED แบบเปียกหรือแบบแห้ง ตัวพาจะต้องสัมผัสกับสารเคมีที่มีฤทธิ์กัดกร่อนสูงอย่างต่อเนื่อง เช่น กรดไฮโดรฟลูออริก กรดไนตริก และกรดฟอสฟอริก วัสดุควอตซ์แบบดั้งเดิมจะค่อยๆ กัดกร่อน ส่งผลให้เกิดความหยาบของพื้นผิวและการปนเปื้อนของอนุภาค ตัวพาซิลิคอนคาร์ไบด์ของ Veteksemicon ที่มีความเฉื่อยทางเคมีโดยธรรมชาติ ต้านทานการโจมตีจากกรดและเบสต่างๆ ได้อย่างมีประสิทธิภาพ ทำให้มั่นใจได้ว่าจะรักษาความสมบูรณ์ของพื้นผิวและผิวสำเร็จที่เรียบเนียนแม้หลังจากผ่านกระบวนการที่เข้มงวดหลายร้อยรอบ สิ่งนี้ช่วยยืดอายุการใช้งานได้อย่างมากและรักษาความสะอาดของห้องกระบวนการ


2. ความเสถียรที่อุณหภูมิสูงและความแม่นยำของมิติที่ดีเยี่ยม

การประมวลผลเซมิคอนดักเตอร์เกี่ยวข้องกับการหมุนเวียนด้วยความร้อนบ่อยครั้ง ซึ่งทำให้ค่าสัมประสิทธิ์การขยายตัวจากความร้อน (CTE) ของวัสดุมีความสำคัญ ตัวรับซิลิกอนคาร์ไบด์ของเรามีค่า CTE ต่ำมาก ซึ่งเข้ากันกับเวเฟอร์ซิลิคอนได้อย่างสมบูรณ์แบบ ต้านทานความเครียดจากความร้อนได้อย่างมีประสิทธิภาพ ป้องกันการบิดงอหรือการเสียรูป ขณะเดียวกันก็รักษาความเสถียรของมิติที่ยอดเยี่ยมที่อุณหภูมิการทำงานที่ยั่งยืนที่หลายร้อยองศาเซลเซียส สิ่งนี้ทำให้มั่นใจได้ถึงการสัมผัสที่สม่ำเสมอระหว่างเวเฟอร์และตัวรับ ทำให้มั่นใจได้ถึงความสม่ำเสมอของกระบวนการกัดที่ยอดเยี่ยมและความสม่ำเสมอสูงแบบแบทช์ต่อแบทช์


3. มีความบริสุทธิ์สูงและมลภาวะต่ำเป็นพิเศษ

เวเฟอร์ LED epitaxis มีความไวอย่างยิ่งต่อสิ่งเจือปนของโลหะ แม้แต่การปนเปื้อนเพียงเล็กน้อยก็สามารถส่งผลให้ประสิทธิภาพการส่องสว่างของชิปลดลงและการสูญเสียผลผลิตได้ Veteksemicon ใช้วัตถุดิบที่มีความบริสุทธิ์สูงเป็นพิเศษ กระบวนการเผาผนึกขั้นสูง และควบคุมสภาพแวดล้อมการผลิตอย่างเข้มงวดเพื่อลดการเจือปนของไอออนโลหะในผลิตภัณฑ์ การแสวงหาความบริสุทธิ์อย่างแน่วแน่จากแหล่งที่มานี้ให้การปกป้องที่เชื่อถือได้มากที่สุดสำหรับอุปกรณ์ออปโตอิเล็กทรอนิกส์ที่มีความละเอียดอ่อนของคุณ ซึ่งมีส่วนช่วยโดยตรงต่อผลผลิตและประสิทธิภาพของผลิตภัณฑ์ที่ดีขึ้น


4. คุณสมบัติทางกลที่ดีเยี่ยมและอายุการใช้งานยาวนาน

ซิลิคอนคาร์ไบด์มีความแข็งและทนทานต่อการสึกหรอเป็นพิเศษ เมื่อเปรียบเทียบกับส่วนประกอบที่เป็นกราไฟต์ จะมีความไวต่อการสูญเสียฝุ่นและอนุภาคน้อยกว่า และเมื่อเปรียบเทียบกับส่วนประกอบควอตซ์ ก็สามารถทนต่อความเครียดทางกลที่มากขึ้นและการกระแทกโดยไม่ตั้งใจระหว่างการทำงาน คุณสมบัติทางกายภาพที่แข็งแกร่งเหล่านี้ช่วยให้ผู้ให้บริการ Veteksemicon สามารถทนต่อการจัดการ การทำความสะอาด และการขนส่งในแต่ละวันบ่อยครั้ง ซึ่งช่วยลดเวลาหยุดทำงานโดยไม่ได้วางแผนและต้นทุนอะไหล่เนื่องจากการแตกหักได้อย่างมาก ส่งผลให้อายุการใช้งานยาวนานขึ้นและต้นทุนการเป็นเจ้าของโดยรวมลดลงสำหรับลูกค้า


5. การรับรองการตรวจสอบห่วงโซ่ทางนิเวศวิทยา

การตรวจสอบห่วงโซ่เชิงนิเวศของ Veteksemicon Silicon Carbide Carrier Plate สำหรับการแกะสลัก LED ครอบคลุมถึงวัตถุดิบจนถึงการผลิต ผ่านการรับรองมาตรฐานสากล และมีเทคโนโลยีที่ได้รับการจดสิทธิบัตรมากมายเพื่อให้มั่นใจในความน่าเชื่อถือและความยั่งยืนในสาขาเซมิคอนดักเตอร์และพลังงานใหม่


สถานการณ์การใช้งานทั่วไป

- ● กระบวนการกัดเซาะของเวเฟอร์ epitaxial LED แบบ GaN ที่ปลูกโดย MOCVD

- ● แผ่นรองรับการแกะสลักแบบแห้ง (ICP, RIE) ในการผลิตชิป LED

- ● แผ่นรองรับการกัดกรดด้วยสารเคมีแบบเปียกในการผลิตชิป LED

- ● โอกาสอื่นๆ ที่จำเป็นต้องแปรรูปวัสดุเซมิคอนดักเตอร์ในสภาพแวดล้อมที่มีการกัดกร่อนสูงและอุณหภูมิสูง


สำหรับข้อกำหนดทางเทคนิคโดยละเอียด เอกสารไวท์เปเปอร์ หรือการเตรียมการทดสอบตัวอย่าง โปรดติดต่อทีมสนับสนุนทางเทคนิคของเราเพื่อสำรวจว่า Veteksemicon สามารถเพิ่มประสิทธิภาพกระบวนการของคุณได้อย่างไร
