ถ้วยใส่ตัวอย่างควอตซ์เกรดเซมิคอนดักเตอร์ของ Veteksemicon เป็นวัสดุสิ้นเปลืองหลักในกระบวนการเติบโตของผลึกเดี่ยวของ Czochralski ด้วยความบริสุทธิ์ขั้นสุดยอดและความเสถียรทางความร้อนที่เหนือกว่าเป็นจุดสนใจหลักของเรา เรามุ่งมั่นที่จะมอบผลิตภัณฑ์คุณภาพสูงแก่ลูกค้าซึ่งมีสมรรถนะที่มั่นคงและต้านทานการตกผลึกได้ดีเยี่ยมภายใต้สภาพแวดล้อมที่มีอุณหภูมิสูงและแรงดันสูง สิ่งนี้ทำให้มั่นใจในคุณภาพของแท่งคริสตัลจากแหล่งกำเนิด ช่วยให้การผลิตแผ่นเวเฟอร์ซิลิคอนเซมิคอนดักเตอร์ได้รับผลตอบแทนที่สูงขึ้นและคุ้มทุนมากขึ้น

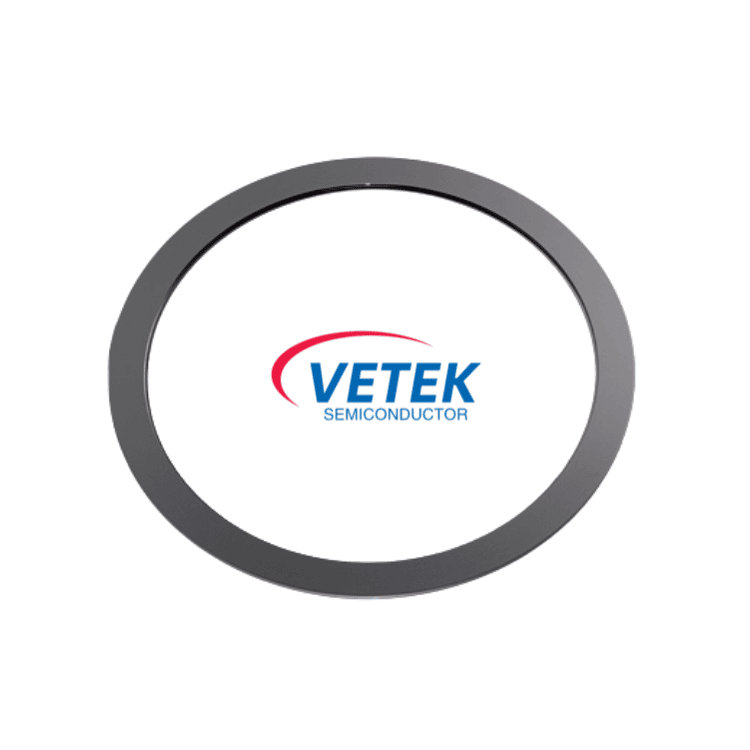

วงแหวนโฟกัส Veteksemicon ได้รับการออกแบบมาโดยเฉพาะสำหรับอุปกรณ์กัดเซมิคอนดักเตอร์ที่มีความต้องการสูง โดยเฉพาะอย่างยิ่งการใช้งานกัด SiC ติดตั้งรอบๆ หัวจับไฟฟ้าสถิต (ESC) โดยอยู่ใกล้กับเวเฟอร์ หน้าที่หลักของมันคือการปรับการกระจายสนามแม่เหล็กไฟฟ้าภายในห้องปฏิกิริยาให้เหมาะสม เพื่อให้มั่นใจว่าการทำงานของพลาสมาจะมีความสม่ำเสมอและโฟกัสทั่วทั้งพื้นผิวเวเฟอร์ทั้งหมด วงแหวนโฟกัสประสิทธิภาพสูงช่วยเพิ่มความสม่ำเสมอของอัตราการแกะสลักอย่างมีนัยสำคัญ และลดผลกระทบของขอบ ซึ่งช่วยเพิ่มผลผลิตของผลิตภัณฑ์และประสิทธิภาพการผลิตโดยตรง

แผ่นพาหะซิลิคอนคาร์ไบด์ Veteksemicon สำหรับการแกะสลัก LED ได้รับการออกแบบมาโดยเฉพาะสำหรับการผลิตชิป LED เป็นวัสดุสิ้นเปลืองหลักในกระบวนการแกะสลัก ผลิตจากซิลิคอนคาร์ไบด์ที่มีความบริสุทธิ์สูงเผาผนึกอย่างแม่นยำ มีความทนทานต่อสารเคมีเป็นพิเศษและมีความคงตัวของมิติที่อุณหภูมิสูง ต้านทานการกัดกร่อนจากกรด เบส และพลาสมาเข้มข้นได้อย่างมีประสิทธิภาพ คุณสมบัติการปนเปื้อนต่ำทำให้ได้ผลผลิตสูงสำหรับเวเฟอร์ LED epitaxis ในขณะที่ความทนทานซึ่งสูงกว่าวัสดุแบบดั้งเดิมมาก ช่วยให้ลูกค้าลดต้นทุนการดำเนินงานโดยรวม ทำให้เป็นตัวเลือกที่เชื่อถือได้ในการปรับปรุงประสิทธิภาพและความสม่ำเสมอของกระบวนการแกะสลัก

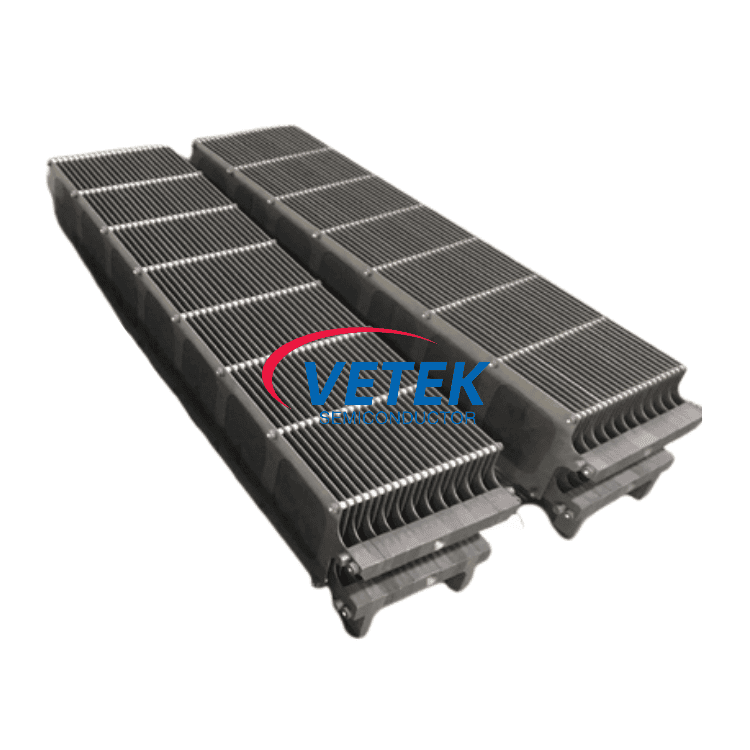

เรือกราไฟท์ Veteksemicon สำหรับ PECVD ได้รับการผลิตด้วยเครื่องจักรอย่างแม่นยำจากกราไฟท์ที่มีความบริสุทธิ์สูงและออกแบบมาโดยเฉพาะสำหรับกระบวนการสะสมไอสารเคมีที่เสริมพลาสมา ด้วยความเข้าใจอย่างลึกซึ้งเกี่ยวกับวัสดุสนามความร้อนของเซมิคอนดักเตอร์และความสามารถในการตัดเฉือนที่มีความแม่นยำ เราจึงนำเสนอเรือกราไฟท์ที่มีเสถียรภาพทางความร้อนเป็นพิเศษ การนำไฟฟ้าที่ดีเยี่ยม และอายุการใช้งานที่ยาวนาน เรือเหล่านี้ได้รับการออกแบบเพื่อให้แน่ใจว่าการสะสมของฟิล์มบางมีความสม่ำเสมอสูงบนแผ่นเวเฟอร์ทุกชิ้นในสภาพแวดล้อมกระบวนการ PECVD ที่มีความต้องการสูง ซึ่งช่วยเพิ่มผลผลิตและความสามารถในการผลิตของกระบวนการ

แหวนกราไฟท์เคลือบ CVD TaC โดย Veteksemicon ได้รับการออกแบบทางวิศวกรรมเพื่อตอบสนองความต้องการขั้นสุดยอดของการประมวลผลแผ่นเวเฟอร์เซมิคอนดักเตอร์ ด้วยการใช้เทคโนโลยีการสะสมไอสารเคมี (CVD) การเคลือบแทนทาลัมคาร์ไบด์ (TaC) ที่มีความหนาแน่นและสม่ำเสมอถูกนำไปใช้กับซับสเตรตกราไฟท์ที่มีความบริสุทธิ์สูง ทำให้มีความแข็ง ทนทานต่อการสึกหรอ และความเฉื่อยทางเคมีเป็นพิเศษ ในการผลิตเซมิคอนดักเตอร์ แหวนกราไฟท์เคลือบ CVD TaC ถูกนำมาใช้กันอย่างแพร่หลายใน MOCVD, การกัด, การแพร่ และช่องการเจริญเติบโตแบบเอปิแอกเซียล โดยทำหน้าที่เป็นส่วนประกอบทางโครงสร้างหรือการปิดผนึกที่สำคัญสำหรับตัวพาเวเฟอร์, ตัวรับ และส่วนประกอบการป้องกัน รอคอยที่จะให้คำปรึกษาเพิ่มเติมของคุณ

วงแหวนกราไฟท์เคลือบ TaC ที่มีรูพรุนที่ผลิตโดย VETEK ใช้ซับสเตรตกราไฟท์ที่มีรูพรุนน้ำหนักเบา และเคลือบด้วยการเคลือบแทนทาลัมคาร์ไบด์ที่มีความบริสุทธิ์สูง ซึ่งมีความทนทานต่ออุณหภูมิสูง ก๊าซที่มีฤทธิ์กัดกร่อน และการกัดเซาะของพลาสมาได้ดีเยี่ยม
