เนื้อหาภายในการผลิตวงแหวนโฟกัส CVD SiC แบบแข็ง: ตั้งแต่กราไฟต์ไปจนถึงชิ้นส่วนที่มีความแม่นยำสูง

ในโลกแห่งการผลิตเซมิคอนดักเตอร์ที่มีเดิมพันสูง ซึ่งความแม่นยำและสภาพแวดล้อมที่รุนแรงอยู่ร่วมกัน วงแหวนโฟกัสซิลิคอนคาร์ไบด์ (SiC) เป็นสิ่งที่ขาดไม่ได้ ส่วนประกอบเหล่านี้เป็นที่รู้จักในด้านความต้านทานความร้อน ความเสถียรทางเคมี และความแข็งแรงเชิงกลที่ยอดเยี่ยม มีความสำคัญอย่างยิ่งต่อกระบวนการกัดพลาสมาขั้นสูง

ความลับเบื้องหลังประสิทธิภาพสูงอยู่ที่เทคโนโลยี Solid CVD (Chemical Vapour Deposition) วันนี้ เราจะพาคุณไปดูเบื้องหลังเพื่อสำรวจเส้นทางการผลิตที่เข้มงวด ตั้งแต่ซับสเตรตกราไฟท์ดิบไปจนถึง "ฮีโร่ที่มองไม่เห็น" ของโรงงานที่มีความแม่นยำสูง

I. ขั้นตอนการผลิตหกหลัก

การผลิตวงแหวนโฟกัส Solid CVD SiC เป็นกระบวนการหกขั้นตอนที่มีการซิงโครไนซ์กันอย่างมาก:

• การเตรียมพื้นผิวกราไฟท์
• การสะสมการเคลือบ SiC (กระบวนการหลัก)
• การตัดและขึ้นรูปด้วยวอเตอร์เจ็ท
• การแยกลวดตัด
• การขัดที่แม่นยำ
• การตรวจสอบคุณภาพขั้นสุดท้ายและการยอมรับ

ด้วยระบบการจัดการกระบวนการที่สมบูรณ์ ซับสเตรตกราไฟท์ 150 ชุดทุกชุดสามารถให้วงแหวนโฟกัส SiC สำเร็จรูปได้ประมาณ 300 วง ซึ่งแสดงให้เห็นถึงประสิทธิภาพการแปลงสูง

ครั้งที่สอง เจาะลึกทางเทคนิค: จากวัตถุดิบไปจนถึงชิ้นส่วนสำเร็จรูป

1. การเตรียมวัสดุ: การเลือกกราไฟท์ที่มีความบริสุทธิ์สูง

การเดินทางเริ่มต้นด้วยการเลือกวงแหวนกราไฟท์ระดับพรีเมียม ความบริสุทธิ์ ความหนาแน่น ความพรุน และความแม่นยำด้านมิติของกราไฟท์ส่งผลโดยตรงต่อการยึดเกาะและความสม่ำเสมอของการเคลือบ SiC ในภายหลัง ก่อนการประมวลผล วัสดุพิมพ์ทุกชิ้นจะผ่านการทดสอบความบริสุทธิ์และการตรวจสอบมิติเพื่อให้แน่ใจว่าไม่มีสิ่งเจือปนรบกวนการสะสม

2. การสะสมของการเคลือบ: หัวใจของ Solid CVD

กระบวนการ CVD เป็นขั้นตอนที่สำคัญที่สุด ซึ่งดำเนินการในระบบเตาเผา SiC แบบพิเศษ แบ่งออกเป็นสองขั้นตอนที่เรียกร้อง:

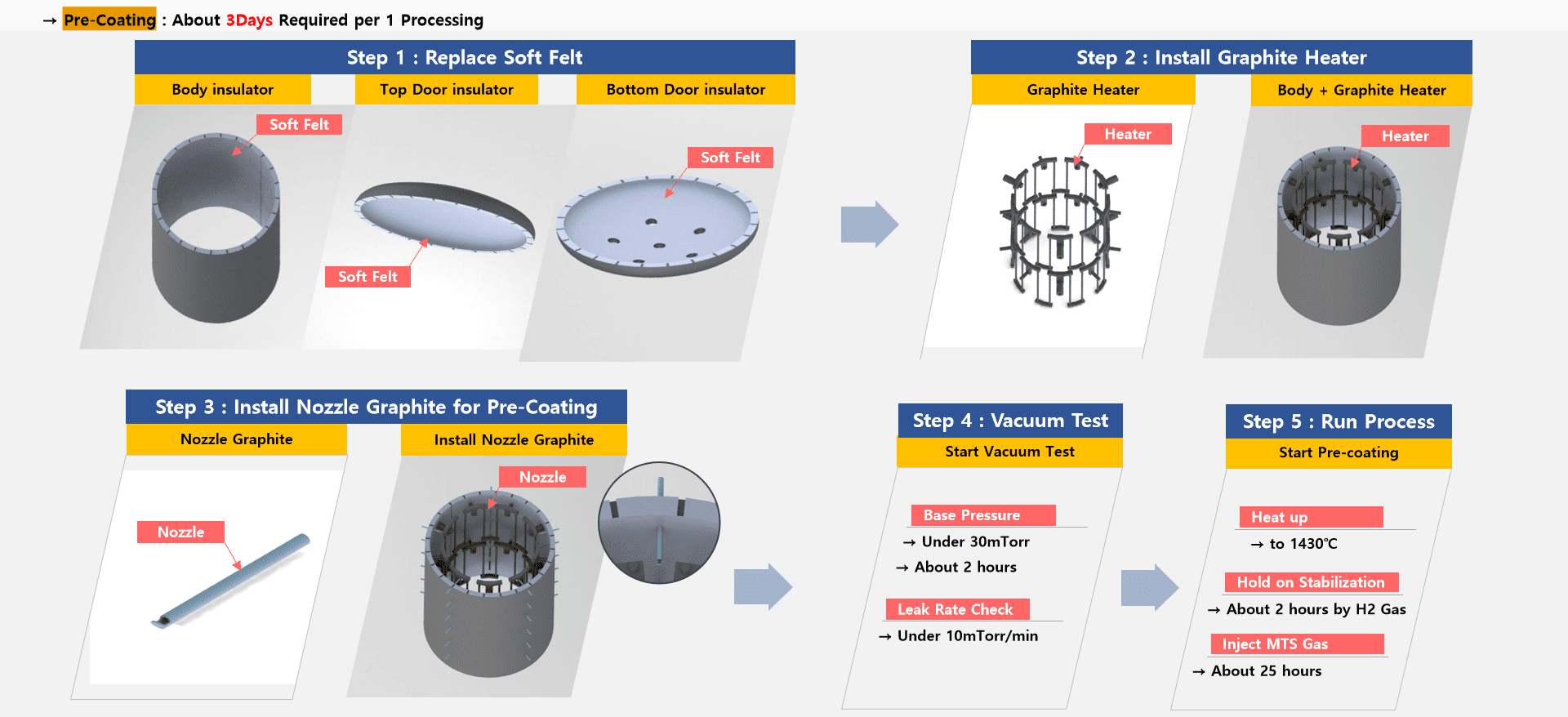

(1) กระบวนการเคลือบเบื้องต้น (~3 วัน/ชุด):

• การตั้งค่า: เปลี่ยนฉนวนสักหลาดแบบนุ่ม (ผนังด้านบน ด้านล่าง และด้านข้าง) เพื่อให้มั่นใจถึงความสม่ำเสมอของความร้อน ติดตั้งเครื่องทำความร้อนกราไฟท์และหัวฉีดเคลือบล่วงหน้าแบบพิเศษ
• การทดสอบสุญญากาศและการรั่วไหล: ห้องเพาะเลี้ยงจะต้องมีแรงดันพื้นฐานต่ำกว่า 30 mTorr โดยมีอัตราการรั่วไหลต่ำกว่า 10 mTorr/min เพื่อป้องกันการรั่วไหลระดับไมโคร
• การสะสมครั้งแรก: เตาถูกทำให้ร้อนถึง 1,430°C หลังจากการรักษาเสถียรภาพของบรรยากาศ H₂ เป็นเวลา 2 ชั่วโมง ก๊าซ MTS จะถูกฉีดเป็นเวลา 25 ชั่วโมงเพื่อสร้างชั้นการเปลี่ยนแปลงที่ช่วยให้มั่นใจได้ถึงการยึดเกาะที่เหนือกว่าสำหรับสารเคลือบหลัก

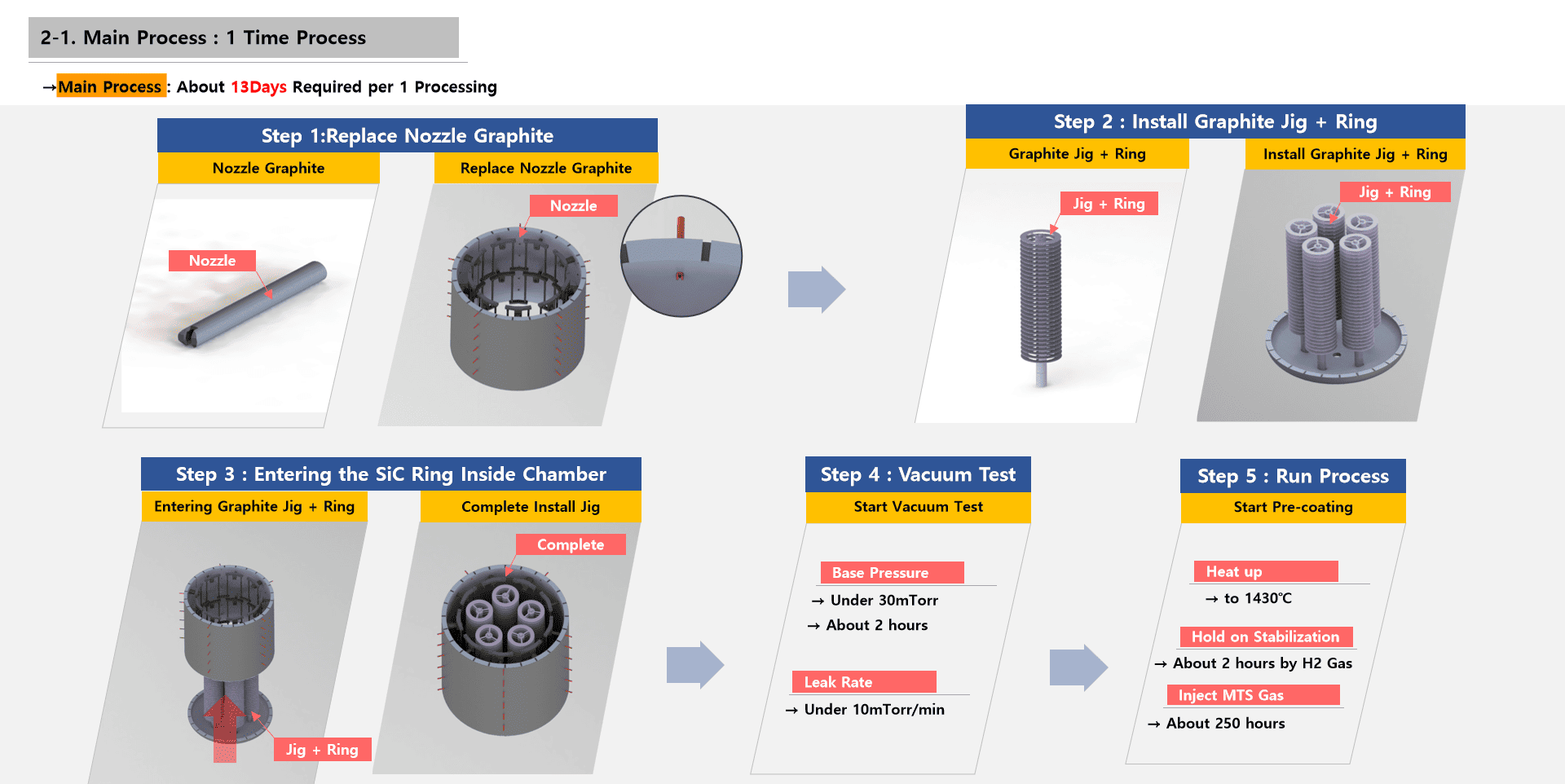

(2) กระบวนการเคลือบหลัก (~13 วัน/ชุด):

• องค์ประกอบ: ปรับหัวฉีดใหม่และติดตั้งจิ๊กกราไฟท์ด้วยวงแหวนเป้าหมาย
• การตรวจสอบสุญญากาศทุติยภูมิ: มีการทดสอบสุญญากาศทุติยภูมิอย่างเข้มงวดเพื่อรับประกันว่าสภาพแวดล้อมที่เกิดการสะสมยังคงสะอาดและเสถียรอย่างสมบูรณ์แบบ
• การเติบโตอย่างยั่งยืน: รักษาอุณหภูมิไว้ที่ 1,430°C ก๊าซ MTS จะถูกฉีดเข้าไปเป็นเวลาประมาณ 250 ชั่วโมง ภายใต้สภาวะที่มีอุณหภูมิสูง MTS จะสลายตัวเป็นอะตอม Si และ C ซึ่งจะสะสมบนพื้นผิวกราไฟท์อย่างช้าๆ และสม่ำเสมอ สิ่งนี้จะสร้างการเคลือบ SiC ที่หนาแน่นและไม่มีรูพรุน ซึ่งเป็นจุดเด่นของคุณภาพ Solid CVD

3. การสร้างรูปร่างและการแยกที่แม่นยำ

• การตัดด้วยพลังน้ำ: การฉีดน้ำแรงดันสูงจะทำการสร้างรูปร่างเริ่มต้น โดยกำจัดวัสดุส่วนเกินออกเพื่อกำหนดโปรไฟล์ที่หยาบของวงแหวน
• การตัดลวด: การตัดลวดอย่างแม่นยำจะแยกวัสดุเทกองออกเป็นวงแหวนแต่ละวงด้วยความแม่นยำระดับไมครอน เพื่อให้มั่นใจว่าเป็นไปตามค่าความคลาดเคลื่อนในการติดตั้งที่เข้มงวด

4. การตกแต่งพื้นผิว: การขัดที่แม่นยำ

หลังการตัด พื้นผิว SiC ผ่านการขัดเงาเพื่อขจัดข้อบกพร่องระดับจุลภาคและพื้นผิวการตัดเฉือน ซึ่งจะช่วยลดความหยาบของพื้นผิว ซึ่งเป็นสิ่งสำคัญในการลดการแทรกแซงของอนุภาคในระหว่างกระบวนการพลาสมา และรับประกันว่าจะได้เวเฟอร์ที่สม่ำเสมอ

5. การตรวจสอบขั้นสุดท้าย: การตรวจสอบตามมาตรฐาน

ส่วนประกอบทุกชิ้นจะต้องผ่านการตรวจสอบอย่างเข้มงวด:

• ความแม่นยำของมิติ (เช่น ความคลาดเคลื่อนของเส้นผ่านศูนย์กลางภายนอก ±0.01 มม.)
• ความหนาของการเคลือบผิวและความสม่ำเสมอ
• ความหยาบผิว
• การสแกนความบริสุทธิ์และข้อบกพร่องของสารเคมี

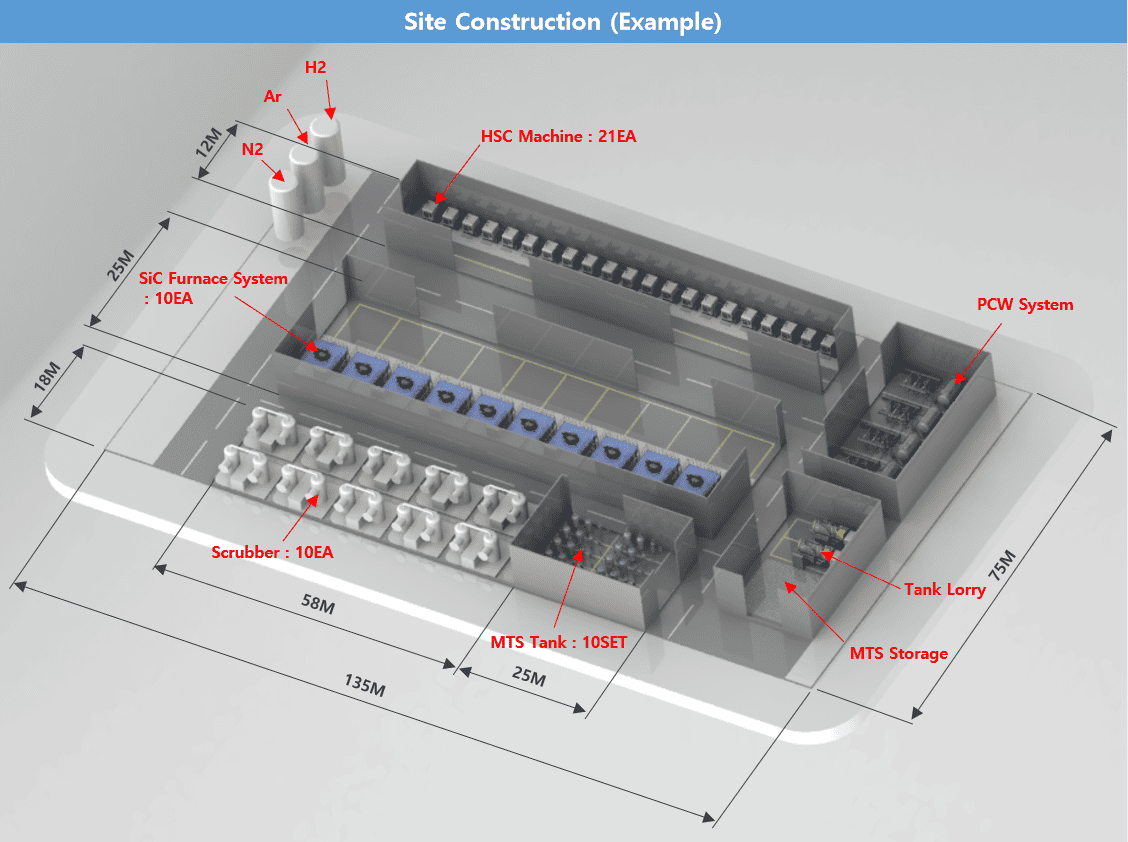

ที่สาม ระบบนิเวศ: การบูรณาการอุปกรณ์และระบบแก๊ส

1. การกำหนดค่าอุปกรณ์ที่สำคัญ

สายการผลิตระดับโลกอาศัยโครงสร้างพื้นฐานที่ซับซ้อน:

• ระบบเตา SiC (10 ยูนิต): หน่วยขนาดใหญ่ (7.9 ม. x 6.6 ม. x 9.7 ม.) ช่วยให้สามารถดำเนินการซิงโครไนซ์หลายสถานีได้
• การจัดส่งก๊าซ: ถัง MTS 10 ชุดและแท่นจัดส่งช่วยให้มั่นใจได้ถึงความเสถียรของการไหลที่มีความบริสุทธิ์สูง
• ระบบสนับสนุน: ประกอบด้วยเครื่องขัด 10 เครื่องเพื่อความปลอดภัยต่อสิ่งแวดล้อม ระบบระบายความร้อน PCW และหน่วย HSC (การตัดเฉือนความเร็วสูง) 21 เครื่อง

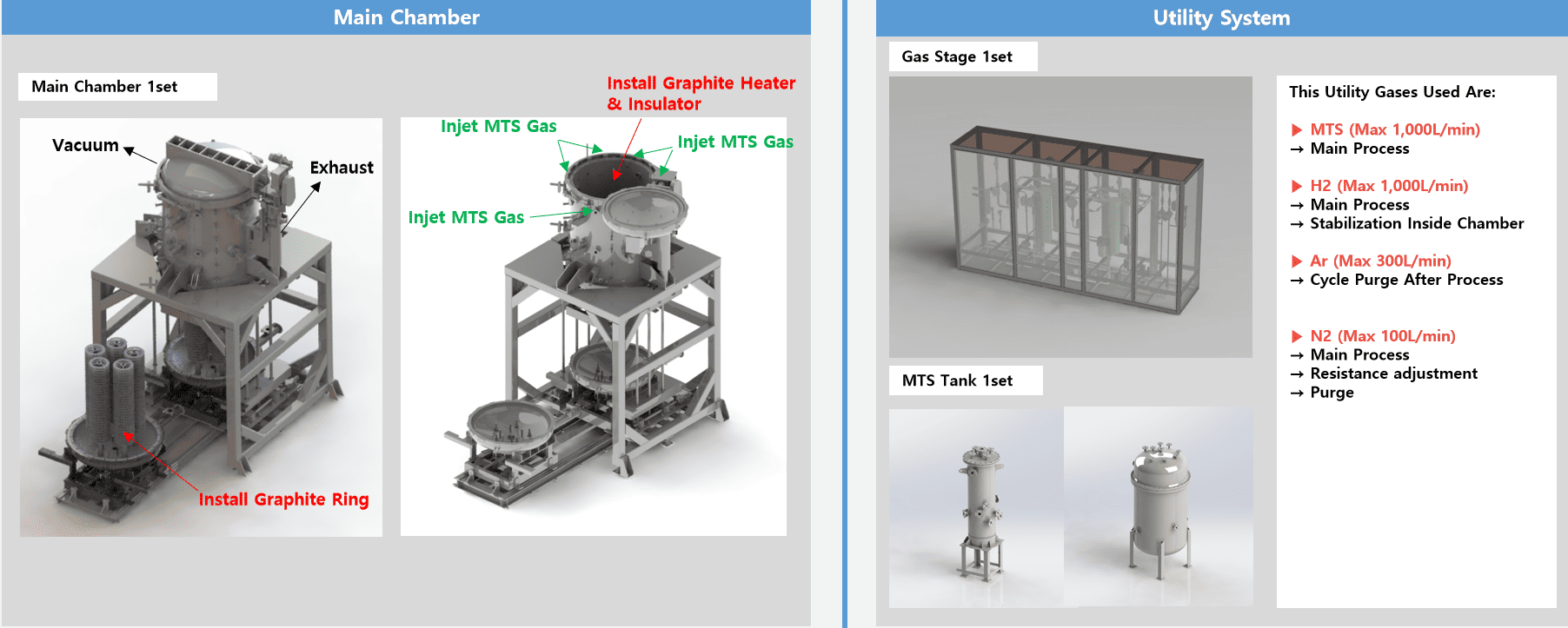

2. ฟังก์ชั่นระบบแกนแก๊ส

• MTS (สูงสุด 1,000 ลิตร/นาที): แหล่งสะสมปฐมภูมิที่ให้อะตอม Si และ C
• ไฮโดรเจน (H₂ สูงสุด 1000 ลิตร/นาที): ทำให้บรรยากาศเตาเผาคงตัวและช่วยในการทำปฏิกิริยา
• อาร์กอน (Ar, สูงสุด 300 ลิตร/นาที): ใช้สำหรับการทำความสะอาดและการไล่ล้างหลังกระบวนการ
• ไนโตรเจน (N₂ สูงสุด 100 ลิตร/นาที): ใช้สำหรับปรับความต้านทานและการไล่ล้างระบบ

บทสรุป

วงแหวนโฟกัส Solid CVD SiC อาจดูเหมือนเป็น "วัสดุสิ้นเปลือง" แต่จริงๆ แล้วมันเป็นผลงานชิ้นเอกในด้านวัสดุศาสตร์ เทคโนโลยีสุญญากาศ และการควบคุมแก๊ส ตั้งแต่ต้นกำเนิดกราไฟท์ไปจนถึงส่วนประกอบสำเร็จรูป ทุกขั้นตอนถือเป็นข้อพิสูจน์ถึงมาตรฐานที่เข้มงวดซึ่งจำเป็นต่อการรองรับโหนดเซมิคอนดักเตอร์ขั้นสูง

เนื่องจากโหนดกระบวนการยังคงหดตัว ความต้องการส่วนประกอบ SiC ประสิทธิภาพสูงก็มีแต่เพิ่มขึ้นเท่านั้น แนวทางการผลิตที่เป็นระบบและครบถ้วนคือสิ่งที่รับประกันความเสถียรในห้องกัดกรดและความน่าเชื่อถือสำหรับชิปรุ่นต่อไป
