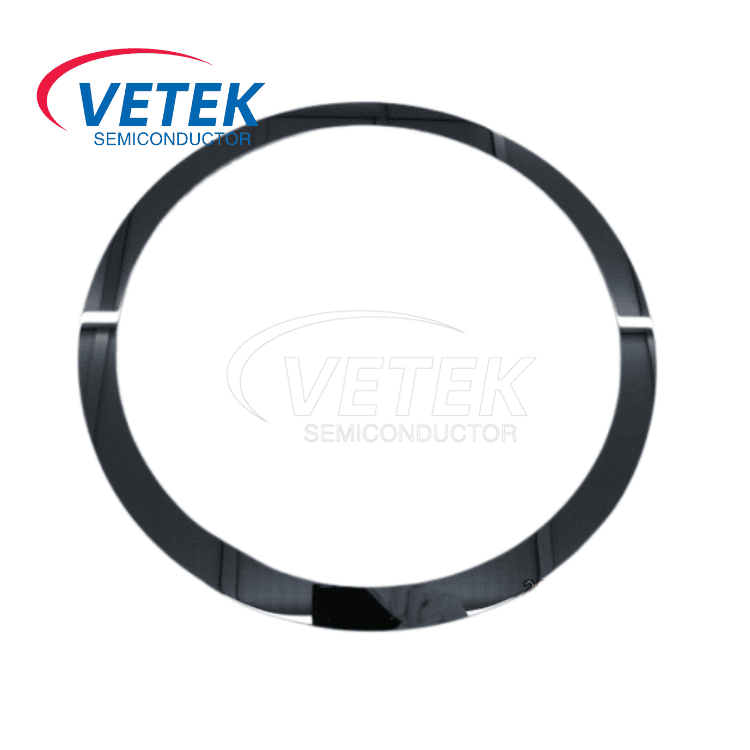

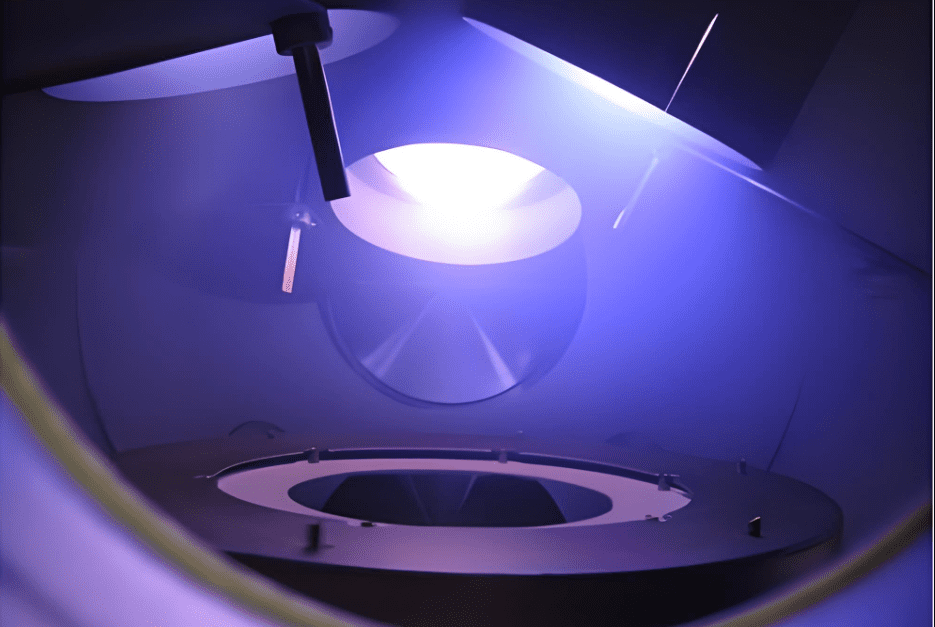

วงแหวนโฟกัสสำหรับการแกะสลัก
  • วงแหวนโฟกัสสำหรับการแกะสลักวงแหวนโฟกัสสำหรับการแกะสลัก
  • วงแหวนโฟกัสสำหรับการแกะสลักวงแหวนโฟกัสสำหรับการแกะสลัก

วงแหวนโฟกัสสำหรับการแกะสลัก

วงแหวนโฟกัสสำหรับการแกะสลักเป็นองค์ประกอบสำคัญเพื่อให้แน่ใจว่ากระบวนการและเสถียรภาพของกระบวนการ ส่วนประกอบเหล่านี้ประกอบขึ้นอย่างแม่นยำในห้องสูญญากาศเพื่อให้ได้การตัดเฉือนที่สม่ำเสมอของโครงสร้างระดับนาโนบนพื้นผิวเวเฟอร์ผ่านการควบคุมการกระจายพลาสมาที่แม่นยำอุณหภูมิขอบและความสม่ำเสมอของสนามไฟฟ้า

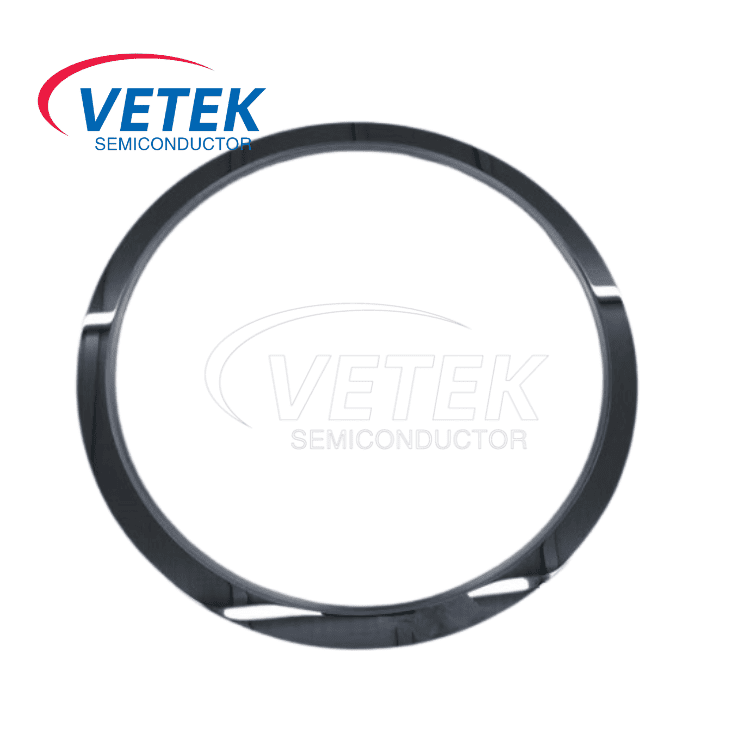

แหวนแกะสลักซิลิกอน Monocrystalline เป็นส่วนประกอบที่จำเป็นในกระบวนการกัดเซมิคอนดักเตอร์โดยการรักษาความมั่นคงของสภาพแวดล้อมพลาสมาการปกป้องอุปกรณ์และเวเฟอร์การใช้ประโยชน์จากทรัพยากรและปรับให้เข้ากับความต้องการกระบวนการขั้นสูง ประสิทธิภาพของมันส่งผลโดยตรงต่อผลตอบแทนและต้นทุนของการผลิตชิป


วงแหวนโฟกัสสลักอิเล็กโทรดและ ETC (ตัวควบคุมอุณหภูมิขอบ) เป็นวัสดุสิ้นเปลืองหลักเพื่อให้แน่ใจว่าพลาสม่าสม่ำเสมอการควบคุมอุณหภูมิและการทำซ้ำกระบวนการ ส่วนประกอบเหล่านี้ประกอบขึ้นอย่างแม่นยำในห้องสุญญากาศของ CVD, การแกะสลักและอุปกรณ์ฟิล์มและตรวจสอบความถูกต้องและผลผลิตของการแกะสลักจากขอบถึงกึ่งกลางของเวเฟอร์โดยตรง


ในการตอบสนองต่อความต้องการที่เข้มงวดสำหรับคุณสมบัติของวัสดุในกระบวนการผลิตระดับไฮเอนด์ Veteksemi สร้างสรรค์สิ่งใหม่ ๆ โดยใช้ซิลิกอน monocrystalline ที่มีความบริสุทธิ์สูงด้วยความต้านทาน10-20Ω·ซม. เพื่อผลิตวงแหวนโฟกัสและวัสดุสิ้นเปลือง ด้วยการเพิ่มประสิทธิภาพการทำงานร่วมกันของวิทยาศาสตร์วัสดุการออกแบบไฟฟ้าและอุณหพลศาสตร์ Veteksemi สามารถผลิตวงแหวนโฟกัสและสนับสนุนวัสดุสิ้นเปลือง เหนือกว่าโซลูชั่นควอตซ์แบบดั้งเดิมที่ครอบคลุมเพื่อให้เกิดการปรับปรุงการพัฒนาที่ยาวนานความแม่นยำและประสิทธิผลของต้นทุน

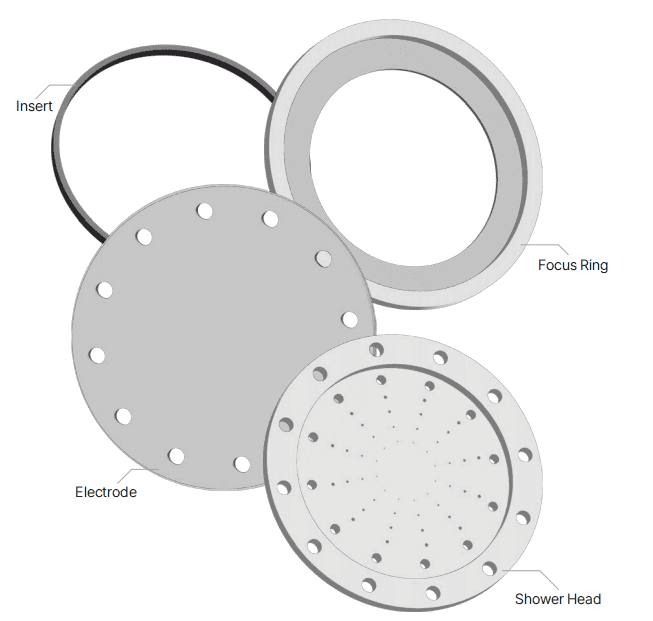

Focus ring for etching diagram


การเปรียบเทียบวัสดุหลักและการเพิ่มประสิทธิภาพความต้านทาน

Monocrystalline Silicon ควอตซ์


โครงการ
แหวนโฟกัสซิลิกอน Monocrystalline (10-20 Ω· cm)
วงแหวนโฟกัสควอตซ์
ความต้านทานต่อการกัดกร่อนในพลาสมา
Life 5000-8000 เวเฟอร์ (กระบวนการจากฟลูออรีน/คลอรีน)
Life Span 1500-2000 เวเฟอร์
การนำความร้อน
149 W/m · K (การกระจายความร้อนอย่างรวดเร็ว, ความผันผวนของΔT± 2 ℃)
1.4W /M · K (ความผันผวนของΔT± 10 ℃)
สัมประสิทธิ์การขยายตัวทางความร้อน
2.6 ×10⁻⁶/K (จับคู่เวเฟอร์, การเสียรูปเป็นศูนย์)
0.55 ×10⁻⁶/K (การกระจัดง่าย)
การสูญเสียอิเล็กทริก
TanΔ <0.001 (การควบคุมสนามไฟฟ้าที่แม่นยำ)
TanΔ ~ 0.0001 (การบิดเบือนสนามไฟฟ้า)
ความขรุขระ
RA <0.1μm (มาตรฐานความสะอาดระดับ 10)
RA <0.5μm (ความเสี่ยงของอนุภาคสูง)


Advantag หลักของผลิตภัณฑ์e


1. ความแม่นยำในกระบวนการระดับอะตอม

การเพิ่มประสิทธิภาพความต้านทาน + การขัดด้วยความแม่นยำพิเศษ (RA <0.1μM) ช่วยลดการสูญเสียไมโครและการปนเปื้อนของอนุภาคเพื่อให้เป็นไปตามมาตรฐานกึ่ง F47

การสูญเสียอิเล็กทริก (TanΔ <0.001) นั้นมีการจับคู่อย่างมากกับสภาพแวดล้อมของเวเฟอร์ไดอิเล็กทริกหลีกเลี่ยงการบิดเบือนสนามไฟฟ้าขอบและรองรับ 3D NAND 89.5 °± 0.3 °การแกะสลักรูลึกแนวตั้ง


2. ความเข้ากันได้ของระบบอัจฉริยะ

รวมเข้ากับโมดูลควบคุมอุณหภูมิ EDS Edge การไหลของอากาศเย็นจะถูกปรับแบบไดนามิกโดยเทอร์โมคัปเปิ้ลและอัลกอริทึม AI เพื่อชดเชยการดริฟท์ความร้อนในห้อง

รองรับเครือข่ายการจับคู่ RF ที่กำหนดเองเหมาะสำหรับเครื่องจักรหลักเช่น AMAT Centura, LAM Research Kiyo และแหล่งพลาสมา ICP/CCP


3. ความคุ้มค่าที่ครอบคลุม

อายุการใช้งานของ monocrystalline silicon ยาวกว่า 275% ของควอตซ์วงจรการบำรุงรักษามากกว่า 3,000 ชั่วโมงและค่าใช้จ่ายที่ครอบคลุมในการเป็นเจ้าของ (TCO) ลดลง 30%

บริการปรับแต่งความต้านทานการไล่ระดับสี (5-100Ω·ซม.) จับคู่หน้าต่างกระบวนการของลูกค้าได้อย่างแม่นยำ (เช่นการแกะสลักช่องว่างวงกว้าง GAN/SIC)


ผลของความต้านทาน


โครงการ
แหวนโฟกัสซิลิกอน Monocrystalline (10-20 Ω· cm)
ซิลิกอนความต้านทานสูงสูง (> 50 Ω·ซม.)
วงแหวนโฟกัสควอตซ์
ความบริสุทธิ์
> 99.9999%
> 99.9999%
> 99.99%
ชีวิตการกัดกร่อน (จำนวนเวเฟอร์)
5,000-8000
3000-5000
1500-2000
เสถียรภาพการกระแทกด้วยความร้อน
ΔT> 500 ℃/s
ΔT> 300 ℃/s
ΔT <200 ℃/s
ความหนาแน่นกระแสรั่วไหล
<1 μA/cm²
/ /
ผลผลิตเวเฟอร์เพิ่มขึ้นเป็น
+1.2%~ 1.8%
+0.3%~ 0.7%
ค่าพื้นฐาน

เงื่อนไขเชิงพาณิชย์ผลิตภัณฑ์


ปริมาณการสั่งซื้อขั้นต่ำ
1 ชุด
ราคา
ติดต่อสำหรับใบเสนอราคาที่กำหนดเอง
รายละเอียดบรรจุภัณฑ์
แพ็คเกจส่งออกมาตรฐาน
เวลาจัดส่ง
เวลาจัดส่ง: 30-35 วันหลังจากการยืนยันการสั่งซื้อ
เงื่อนไขการชำระเงิน
t/t
ความสามารถในการจัดหา
600 ชุด/เดือน

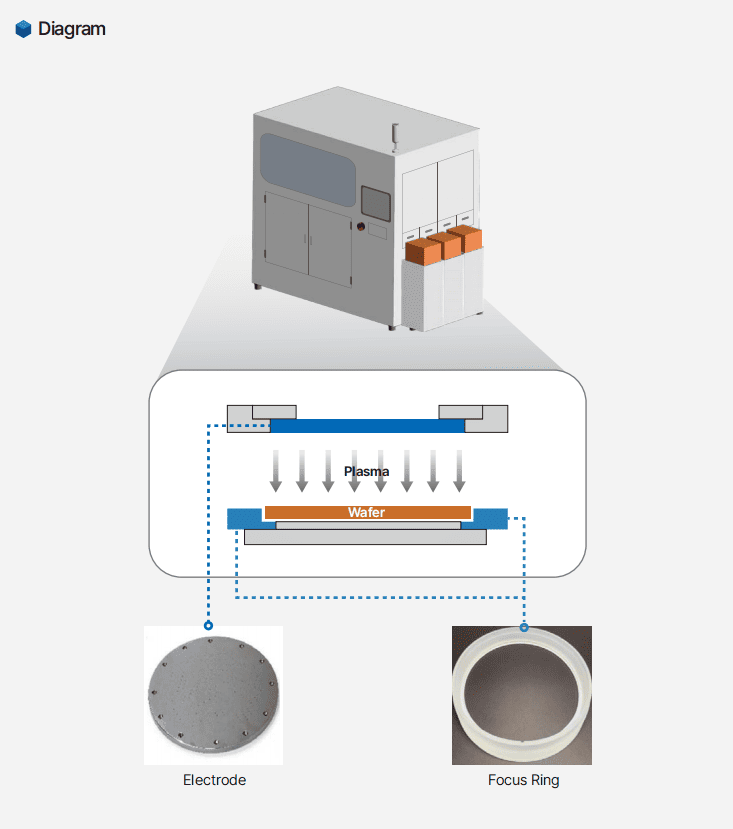

Focus ring for etching working diagram

แท็กยอดนิยม: วงแหวนโฟกัสสำหรับการแกะสลัก
