การเคลือบแทนทาลัมคาร์ไบด์

เซมิคอนดักเตอร์ VeTek เป็นผู้ผลิตชั้นนำด้านวัสดุเคลือบแทนทาลัมคาร์ไบด์สำหรับอุตสาหกรรมเซมิคอนดักเตอร์ ผลิตภัณฑ์หลักของเราประกอบด้วยชิ้นส่วนเคลือบแทนทาลัมคาร์ไบด์ CVD ชิ้นส่วนเคลือบ TaC เผาผนึกสำหรับการเจริญเติบโตของผลึก SiC หรือกระบวนการ epitaxy สารกึ่งตัวนำ ผ่าน ISO9001 VeTek Semiconductor มีการควบคุมคุณภาพที่ดี VeTek Semiconductor มุ่งมั่นที่จะเป็นผู้ริเริ่มในอุตสาหกรรมการเคลือบแทนทาลัมคาร์ไบด์ ผ่านการวิจัยและพัฒนาเทคโนโลยีที่ทำซ้ำอย่างต่อเนื่อง

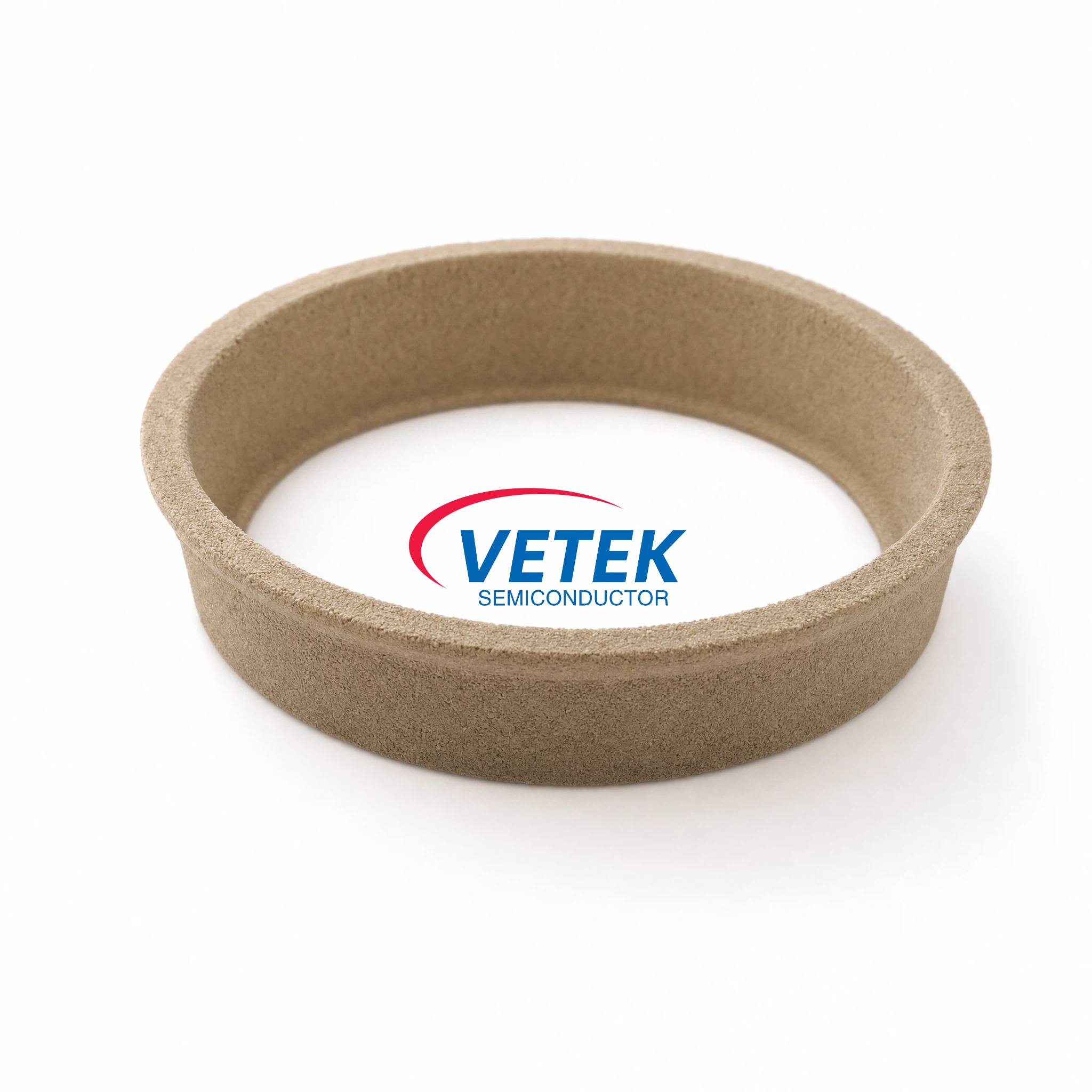

สินค้าหลักได้แก่แหวนไกด์เคลือบ TaC, วงแหวนนำสามกลีบเคลือบ CVD TaC, แทนทาลัมคาร์ไบด์ TaC เคลือบฮาล์ฟมูน, CVD TaC เคลือบตัวรับ epitaxis ของดาวเคราะห์ SiC, แหวนเคลือบแทนทาลัมคาร์ไบด์, กราไฟท์มีรูพรุนเคลือบแทนทาลัมคาร์ไบด์, ตัวรับการหมุนของการเคลือบ TaC, แหวนแทนทาลัมคาร์ไบด์, แผ่นหมุนเคลือบ TaC, ตัวรับเวเฟอร์เคลือบ TaC, แหวนตัวเบี่ยงเคลือบ TaC, ฝาครอบเคลือบ CVD TaC, หัวจับเคลือบ TaCฯลฯ ความบริสุทธิ์ต่ำกว่า 5ppm สามารถตอบสนองความต้องการของลูกค้าได้

กราไฟท์ที่เคลือบ TaC ถูกสร้างขึ้นโดยการเคลือบพื้นผิวของซับสเตรตของกราไฟท์ที่มีความบริสุทธิ์สูงด้วยชั้นละเอียดของแทนทาลัมคาร์ไบด์โดยกระบวนการตกตะกอนด้วยไอสารเคมี (CVD) ที่เป็นกรรมสิทธิ์ ข้อดีดังแสดงไว้ในภาพด้านล่าง:

Excellent properties of TaC coating graphite

การเคลือบแทนทาลัมคาร์ไบด์ (TaC) ได้รับความสนใจเนื่องจากมีจุดหลอมเหลวสูงถึง 3880°C มีความแข็งแรงเชิงกล ความแข็ง และความต้านทานต่อการเปลี่ยนแปลงอุณหภูมิอย่างฉับพลัน ทำให้เป็นทางเลือกที่น่าสนใจสำหรับกระบวนการ epitaxy สารกึ่งตัวนำแบบผสมที่มีความต้องการอุณหภูมิที่สูงขึ้น เช่น ระบบ Aixtron MOCVD และกระบวนการ epitaxy LPE SiC นอกจากนี้ยังมีการใช้งานอย่างกว้างขวางในกระบวนการเติบโตผลึก SiC วิธี PVT

คุณสมบัติที่สำคัญ:

ความเสถียรของอุณหภูมิ

มีความบริสุทธิ์สูงเป็นพิเศษ

ความต้านทานต่อ H2, NH3, SiH4, Si

ความต้านทานต่อสต็อกความร้อน

การยึดเกาะที่แข็งแกร่งกับกราไฟท์

ความคุ้มครองการเคลือบตามแบบฉบับ

● ขนาดเส้นผ่านศูนย์กลางสูงสุด 750 มม.(ผู้ผลิตรายเดียวในจีนถึงขนาดนี้)

การใช้งาน:

ผู้ให้บริการเวเฟอร์

● ตัวรับความร้อนแบบเหนี่ยวนำ

● องค์ประกอบความร้อนแบบต้านทาน

● แผ่นกันความร้อน

การเคลือบแทนทาลัมคาร์ไบด์ (TaC) บนหน้าตัดด้วยกล้องจุลทรรศน์:

the microscopic cross-section of Tantalum carbide (TaC) coating

พารามิเตอร์ของการเคลือบแทนทาลัมคาร์ไบด์ VeTek Semiconductor:

คุณสมบัติทางกายภาพของการเคลือบ TaC
ความหนาแน่น	14.3 (ก./ซม.)
การแผ่รังสีจำเพาะ	0.3
ค่าสัมประสิทธิ์การขยายตัวเนื่องจากความร้อน	6.3 10^-6/ก
ความแข็ง (ฮ่องกง)	2000 ฮ่องกง
ความต้านทาน	1×10^-5โอห์ม*ซม
เสถียรภาพทางความร้อน	<2500 ℃
การเปลี่ยนแปลงขนาดกราไฟท์	-10~-20um
ความหนาของการเคลือบ	≥20umค่าทั่วไป (35um ± 10um)

ข้อมูล EDX ของการเคลือบ TaC：

EDX data of TaC coating

ข้อมูลโครงสร้างผลึกเคลือบ TaC:

องค์ประกอบ	เปอร์เซ็นต์อะตอม
	พ.ต. 1	พ.ต. 2	พ.ต. 3	เฉลี่ย
ซีเค	52.10	57.41	52.37	53.96
พวกเขา	47.90	42.59	47.63	46.04

หัวจับเคลือบ TaC TaC เคลือบจานดาวเคราะห์
แผ่นเคลือบแทซี แผ่นหมุนเคลือบ TaC ตัวรับการเคลือบ TaC ฝาครอบเคลือบ CVD TaC แหวนเคลือบ CVD TaC แผ่นเคลือบแทซี

View as

แหวนเคลือบ TAC สำหรับการเจริญเติบโต PVT ของผลึกเดี่ยว SIC

ในฐานะหนึ่งในซัพพลายเออร์ผลิตภัณฑ์การเคลือบ TAC ชั้นนำในประเทศจีน Vetek Semiconductor สามารถให้บริการลูกค้าด้วยชิ้นส่วนที่ปรับแต่งได้ที่ปรับแต่ง TAC คุณภาพสูงให้กับลูกค้า แหวนเคลือบ TAC สำหรับการเจริญเติบโตของ PVT ของ SIC Single Crystal เป็นหนึ่งในผลิตภัณฑ์ที่โดดเด่นที่สุดของ Vetek Semiconductor มันมีบทบาทสำคัญในการเติบโตของ PVT ของกระบวนการคริสตัล SIC และสามารถช่วยให้ลูกค้าเติบโตผลึก SIC คุณภาพสูง รอคอยการสอบถามของคุณ

ดูเพิ่มเติม >> ส่งคำถาม >>

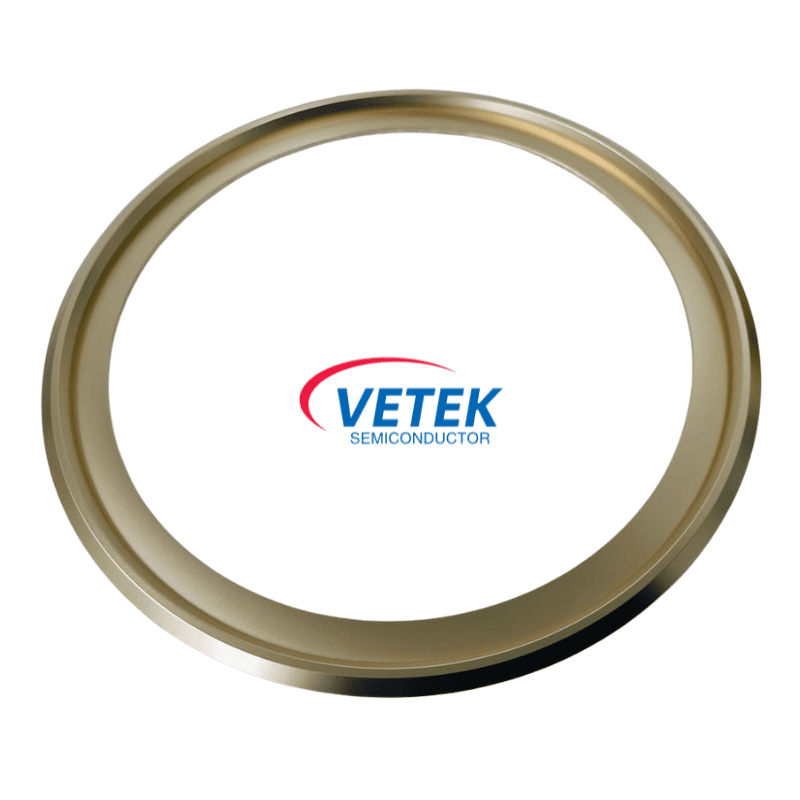

CVD TAC Coated สาม Petal Guide Ring

Vetek Semiconductor ประสบกับการพัฒนาเทคโนโลยีมานานหลายปีและได้เชี่ยวชาญเทคโนโลยีกระบวนการชั้นนำของการเคลือบ CVD TAC CVD TAC Coated สาม Petal Guide Ring เป็นหนึ่งในผลิตภัณฑ์เคลือบ CVD TAC ที่เป็นผู้ใหญ่มากที่สุดของ Vetek Semiconductor และเป็นองค์ประกอบสำคัญสำหรับการเตรียมผลึก SIC ด้วยวิธี PVT ด้วยความช่วยเหลือของ Vetek Semiconductor ฉันเชื่อว่าการผลิตคริสตัล SIC ของคุณจะราบรื่นขึ้นและมีประสิทธิภาพมากขึ้น

ดูเพิ่มเติม >> ส่งคำถาม >>

แหวนเคลือบ Tantalum Carbide

Vetek Semiconductor Tantalum Carbide Coating Ring เป็นส่วนประกอบที่ขาดไม่ได้ในอุตสาหกรรมเซมิคอนดักเตอร์โดยเฉพาะในการแกะสลักของเวเฟอร์ sic การรวมกันของฐานกราไฟท์และการเคลือบ TAC ช่วยให้มั่นใจได้ถึงประสิทธิภาพที่เหนือกว่าในสภาพแวดล้อมที่อุณหภูมิสูงและก้าวร้าวทางเคมี ด้วยความเสถียรทางความร้อนที่เพิ่มขึ้นความต้านทานการกัดกร่อนและความแข็งแรงเชิงกลแหวนเคลือบคาร์ไบด์แทนทาลัมช่วยให้ผู้ผลิตเซมิคอนดักเตอร์บรรลุความแม่นยำความน่าเชื่อถือและผลลัพธ์ที่มีคุณภาพสูงในกระบวนการผลิตของพวกเขา

ดูเพิ่มเติม >> ส่งคำถาม >>

แหวนเคลือบ TaC

TAC Coating Ring เป็นส่วนประกอบประสิทธิภาพสูงที่ออกแบบมาเพื่อใช้ในกระบวนการเซมิคอนดักเตอร์, Vetek Semiconductor TAC Coating Ring มีความเสถียรทางความร้อนสูงความต้านทานต่อการกัดกร่อนทางเคมีและความแข็งแรงเชิงกลที่ยอดเยี่ยม ในกรณีที่การควบคุมและความทนทานที่แม่นยำเป็นสิ่งจำเป็นสำหรับการบรรลุเวเฟอร์คุณภาพสูง เรารอคอยที่จะให้คำปรึกษาเพิ่มเติมของคุณ

ดูเพิ่มเติม >> ส่งคำถาม >>

TAC เคลือบเบ้าหลอม

ในฐานะที่เป็นซัพพลายเออร์และผู้ผลิต Crucible TAC มืออาชีพในประเทศจีนการเคลือบ TAC ของ Vetek Semiconductor มีบทบาทที่ไม่สามารถถูกแทนที่ได้ในกระบวนการเจริญเติบโตของผลึกเดี่ยวของเซมิคอนดักเตอร์ที่มีค่าการนำความร้อนที่ยอดเยี่ยมความเสถียรทางเคมีที่โดดเด่น ยินดีต้อนรับสอบถามเพิ่มเติมของคุณ

ดูเพิ่มเติม >> ส่งคำถาม >>

แหวนนำเคลือบแทนทาลัมคาร์ไบด์

ในฐานะที่เป็นคู่มือการเคลือบ TAC นำทางและผู้ผลิตแหวนแหวน Vetek Semiconductor Tantalum Carbide คู่มือนำเข้าร่วมเป็นองค์ประกอบสำคัญที่ใช้ในการแนะนำและเพิ่มประสิทธิภาพการไหลของก๊าซปฏิกิริยาในวิธี PVT (การขนส่งไอทางกายภาพ) มันส่งเสริมการสะสมที่สม่ำเสมอของผลึกเดี่ยว SIC ในเขตการเจริญเติบโตโดยการปรับการกระจายและความเร็วของการไหลของก๊าซ Vetek Semiconductor เป็นผู้ผลิตชั้นนำและซัพพลายเออร์ของ TAC Coating Guide Rings ในประเทศจีนและแม้แต่ในโลกและเราหวังว่าจะได้รับคำปรึกษาจากคุณ

ดูเพิ่มเติม >> ส่งคำถาม >>

ในฐานะผู้ผลิตและซัพพลายเออร์มืออาชีพ การเคลือบแทนทาลัมคาร์ไบด์ ในประเทศจีนเรามีโรงงานของเราเอง ไม่ว่าคุณต้องการบริการที่กำหนดเองเพื่อตอบสนองความต้องการเฉพาะของภูมิภาคของคุณหรือต้องการซื้อขั้นสูงและทนทาน การเคลือบแทนทาลัมคาร์ไบด์ ที่ผลิตในประเทศจีนคุณสามารถฝากข้อความถึงเราได้
