CVD TAC Coating Wafer Carrier
  • CVD TAC Coating Wafer CarrierCVD TAC Coating Wafer Carrier

CVD TAC Coating Wafer Carrier

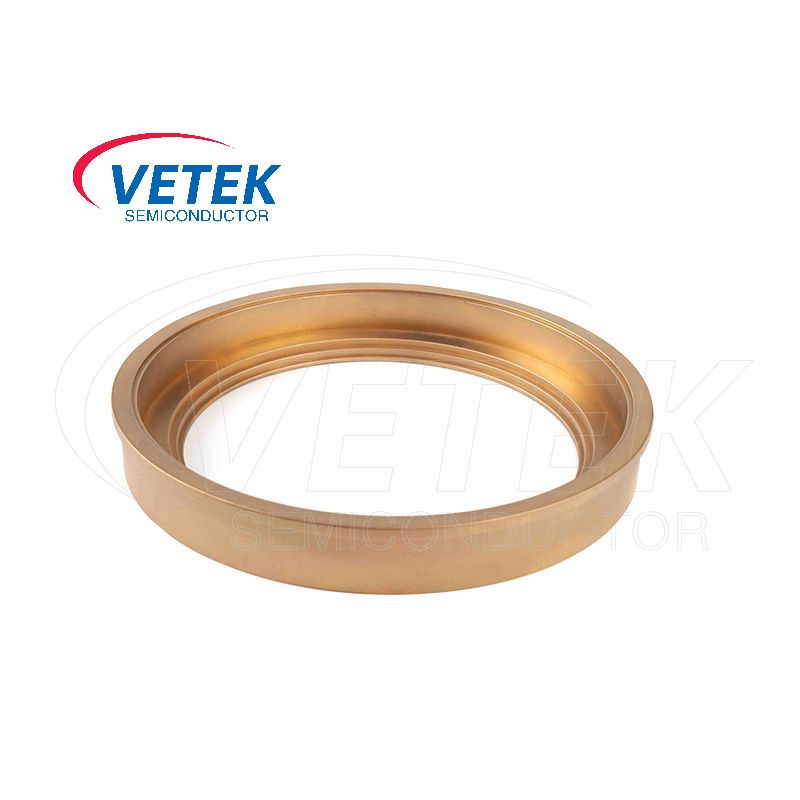

ในฐานะผู้ผลิตผลิตภัณฑ์และโรงงานผลิต CVD TAC แบบมืออาชีพผู้ผลิตและโรงงานในประเทศจีน Vetek Semiconductor CVD TAC Coating Wafer Carrier เป็นเครื่องมือที่มีเวเฟอร์ที่ออกแบบมาเป็นพิเศษสำหรับสภาพแวดล้อมที่อุณหภูมิสูงและกัดกร่อนในการผลิตเซมิคอนดักเตอร์ และ CVD TAC Coating Wafer Carrier มีความแข็งแรงเชิงกลสูงความต้านทานการกัดกร่อนที่ยอดเยี่ยมและความเสถียรทางความร้อนให้การรับประกันที่จำเป็นสำหรับการผลิตอุปกรณ์เซมิคอนดักเตอร์คุณภาพสูง ยินดีต้อนรับคำถามเพิ่มเติมของคุณ

ในระหว่างกระบวนการผลิตเซมิคอนดักเตอร์ Vetek SemiconductorCVD TAC Coating Wafer Carrierเป็นถาดที่ใช้ในการพกเวเฟอร์ ผลิตภัณฑ์นี้ใช้กระบวนการสะสมไอสารเคมี (CVD) เพื่อเคลือบชั้นของการเคลือบ TAC บนพื้นผิวของสารตั้งต้นของผู้ให้บริการเวเฟอร์- การเคลือบนี้สามารถปรับปรุงความต้านทานออกซิเดชันและการกัดกร่อนของผู้ให้บริการเวเฟอร์ได้อย่างมีนัยสำคัญในขณะที่ลดการปนเปื้อนของอนุภาคในระหว่างการประมวลผล มันเป็นองค์ประกอบที่สำคัญในการประมวลผลเซมิคอนดักเตอร์


ข้อเสนอเซมิคอนดักเตอร์CVD TAC Coating Wafer Carrierประกอบด้วยสารตั้งต้นและกการเคลือบ Tantalum Carbide (TAC).


ความหนาของการเคลือบ Tantalum Carbide นั้นมักจะอยู่ในช่วง 30 ไมครอนและ TAC มีจุดหลอมเหลวสูงถึง 3,880 ° C ในขณะที่ให้การกัดกร่อนและความต้านทานการสึกหรอที่ยอดเยี่ยมท่ามกลางคุณสมบัติอื่น ๆ


วัสดุพื้นฐานของผู้ให้บริการทำจากกราไฟท์ที่มีความบริสุทธิ์สูงหรือซิลิกอนคาร์ไบด์ (SIC)และจากนั้นชั้นของ TAC (Knoop Hardness ถึง 2000hk) จะถูกเคลือบบนพื้นผิวผ่านกระบวนการ CVD เพื่อปรับปรุงความต้านทานการกัดกร่อนและความแข็งแรงเชิงกล


ในระหว่างกระบวนการเวเฟอร์ Vetek Semiconductor'sCVD TAC Coating Wafer Carrierอาจมีบทบาทสำคัญต่อไปนี้:


1. การป้องกันเวเฟอร์

การป้องกันทางกายภาพผู้ให้บริการทำหน้าที่เป็นอุปสรรคทางกายภาพระหว่างแหล่งข้อมูลเวเฟอร์และแหล่งความเสียหายเชิงกลภายนอก เมื่อเวเฟอร์ถูกถ่ายโอนระหว่างอุปกรณ์การประมวลผลที่แตกต่างกันเช่นระหว่างห้องเคมี - การสะสมไอ (CVD) และเครื่องมือแกะสลักพวกเขามีแนวโน้มที่จะเกิดรอยขีดข่วนและผลกระทบ CVD TAC Coating Wafer Carrier มีพื้นผิวที่ค่อนข้างแข็งและเรียบซึ่งสามารถทนต่อแรงจัดการปกติและป้องกันการสัมผัสโดยตรงระหว่างเวเฟอร์และวัตถุขรุขระหรือมีคมซึ่งจะช่วยลดความเสี่ยงของความเสียหายทางกายภาพต่อเวเฟอร์

การป้องกันสารเคมี TAC มีความเสถียรทางเคมีที่ยอดเยี่ยม ในระหว่างขั้นตอนการบำบัดทางเคมีต่างๆในกระบวนการเวเฟอร์เช่นการแกะสลักแบบเปียกหรือการทำความสะอาดสารเคมีการเคลือบ CVD TAC สามารถป้องกันไม่ให้สารเคมีเข้ามาสัมผัสโดยตรงกับวัสดุผู้ให้บริการ สิ่งนี้จะช่วยปกป้องผู้ให้บริการเวเฟอร์จากการกัดกร่อนและการโจมตีทางเคมีเพื่อให้แน่ใจว่าไม่มีสารปนเปื้อนถูกปล่อยออกมาจากผู้ให้บริการไปยังเวเฟอร์ซึ่งจะรักษาความสมบูรณ์ของเคมีพื้นผิวเวเฟอร์


2. การสนับสนุนและการจัดตำแหน่ง

การสนับสนุนที่มั่นคงผู้ให้บริการเวเฟอร์มีแพลตฟอร์มที่มั่นคงสำหรับเวเฟอร์ ในกระบวนการที่เวเฟอร์อยู่ภายใต้การบำบัดอุณหภูมิสูงหรือสภาพแวดล้อมความดันสูงเช่นในเตาอุณหภูมิสูงสำหรับการหลอมผู้ให้บริการจะต้องสามารถรองรับเวเฟอร์ได้อย่างสม่ำเสมอเพื่อป้องกันการแปรปรวนหรือการแตกร้าวของเวเฟอร์ การออกแบบที่เหมาะสมและการเคลือบ TAC ที่มีคุณภาพสูงของผู้ให้บริการช่วยให้มั่นใจได้ว่าการกระจายความเครียดที่สม่ำเสมอทั่วเวเฟอร์รักษาความเรียบและความสมบูรณ์ของโครงสร้าง

การจัดตำแหน่งที่แม่นยำการจัดตำแหน่งที่แม่นยำเป็นสิ่งสำคัญสำหรับการพิมพ์หินและกระบวนการสะสมต่างๆ ผู้ให้บริการเวเฟอร์ได้รับการออกแบบด้วยคุณสมบัติการจัดตำแหน่งที่แม่นยำ การเคลือบ TAC ช่วยรักษาความถูกต้องของมิติของคุณสมบัติการจัดตำแหน่งเหล่านี้เมื่อเวลาผ่านไปแม้หลังจากการใช้งานหลายครั้งและการสัมผัสกับเงื่อนไขการประมวลผลที่แตกต่างกัน สิ่งนี้ทำให้มั่นใจได้ว่าเวเฟอร์จะอยู่ในตำแหน่งที่แม่นยำภายในอุปกรณ์ประมวลผลทำให้สามารถสร้างลวดลายที่แม่นยำและชั้นของวัสดุเซมิคอนดักเตอร์บนพื้นผิวเวเฟอร์


3. การถ่ายเทความร้อน

การกระจายความร้อนที่สม่ำเสมอในกระบวนการเวเฟอร์หลายอย่างเช่นออกซิเดชันความร้อนและ CVD การควบคุมอุณหภูมิที่แม่นยำเป็นสิ่งจำเป็น ผู้ให้บริการเวเฟอร์เคลือบ CVD TAC มีคุณสมบัติการนำความร้อนที่ดี มันสามารถถ่ายโอนความร้อนไปยังเวเฟอร์อย่างสม่ำเสมอในระหว่างการทำความร้อนและกำจัดความร้อนในระหว่างกระบวนการทำความเย็น การถ่ายเทความร้อนแบบสม่ำเสมอนี้ช่วยลดการไล่ระดับอุณหภูมิทั่วเวเฟอร์ลดความเครียดจากความร้อนที่อาจทำให้เกิดข้อบกพร่องในอุปกรณ์เซมิคอนดักเตอร์ที่ถูกประดิษฐ์บนเวเฟอร์

ความร้อนที่เพิ่มขึ้น - ประสิทธิภาพการถ่ายโอนการเคลือบ TAC สามารถปรับปรุงความร้อนโดยรวม - ลักษณะการถ่ายโอนของผู้ให้บริการเวเฟอร์ เมื่อเปรียบเทียบกับผู้ให้บริการหรือผู้ให้บริการที่ไม่เคลือบผิวด้วยสารเคลือบอื่น ๆ พื้นผิวการเคลือบ TAC อาจมีพื้นผิวที่ดีกว่า - พลังงานและพื้นผิวสำหรับการแลกเปลี่ยนความร้อนกับสภาพแวดล้อมโดยรอบและเวเฟอร์เอง ส่งผลให้เกิดการถ่ายเทความร้อนที่มีประสิทธิภาพมากขึ้นซึ่งสามารถลดเวลาในการประมวลผลและปรับปรุงประสิทธิภาพการผลิตของกระบวนการผลิตเวเฟอร์


4. การควบคุมการปนเปื้อน

คุณสมบัติต่ำ - outgassing การเคลือบ TAC มักจะแสดงพฤติกรรมที่ต่ำกว่าซึ่งเป็นสิ่งสำคัญในสภาพแวดล้อมที่สะอาดของกระบวนการผลิตแผ่นเวเฟอร์ การใช้สารระเหยออกจากผู้ให้บริการเวเฟอร์สามารถปนเปื้อนพื้นผิวเวเฟอร์และสภาพแวดล้อมการประมวลผลซึ่งนำไปสู่ความล้มเหลวของอุปกรณ์และผลผลิตที่ลดลง ธรรมชาติที่ต่ำ - outgassing ของการเคลือบ CVD TAC ทำให้มั่นใจได้ว่าผู้ให้บริการจะไม่แนะนำสารปนเปื้อนที่ไม่พึงประสงค์เข้าสู่กระบวนการรักษาความต้องการความบริสุทธิ์สูงของการผลิตเซมิคอนดักเตอร์

อนุภาค - พื้นผิวอิสระธรรมชาติที่เรียบและสม่ำเสมอของการเคลือบ CVD TAC ช่วยลดโอกาสในการสร้างอนุภาคบนพื้นผิวของพาหะ อนุภาคสามารถยึดติดกับเวเฟอร์ในระหว่างการประมวลผลและทำให้เกิดข้อบกพร่องในอุปกรณ์เซมิคอนดักเตอร์ โดยการลดการสร้างอนุภาคให้น้อยที่สุดผู้ให้บริการเวเฟอร์เคลือบ TAC ช่วยปรับปรุงความสะอาดของกระบวนการผลิตเวเฟอร์และเพิ่มผลผลิตผลิตภัณฑ์




การเคลือบ Tantalum Carbide (TAC) บนหน้าตัดด้วยกล้องจุลทรรศน์:


Tantalum carbide (TaC) coating on a microscopic cross-section 1Tantalum carbide (TaC) coating on a microscopic cross-section 2Tantalum carbide (TaC) coating on a microscopic cross-section 3Tantalum carbide (TaC) coating on a microscopic cross-section 4



คุณสมบัติทางกายภาพพื้นฐานของการเคลือบ CVD TAC


คุณสมบัติทางกายภาพของการเคลือบ TAC
ความหนาแน่นของการเคลือบ TAC
14.3 (g/cm³)
การแผ่รังสีที่เฉพาะเจาะจง
0.3
ค่าสัมประสิทธิ์การขยายตัวทางความร้อน
6.3*10-6/k
TAC Coating Hardness (HK)
2000 HK
ความต้านทาน
1 × 10-5โอห์ม*ซม.
เสถียรภาพทางความร้อน
<2500 ℃
การเปลี่ยนแปลงขนาดของกราไฟท์
-10 ~ -20um
ความหนาของการเคลือบ
≥20umค่าทั่วไป (35um ± 10um)

มันเป็นเซมิคอนดักเตอร์CVD TAC Coating Wafer Carrier Productions ร้านค้า:

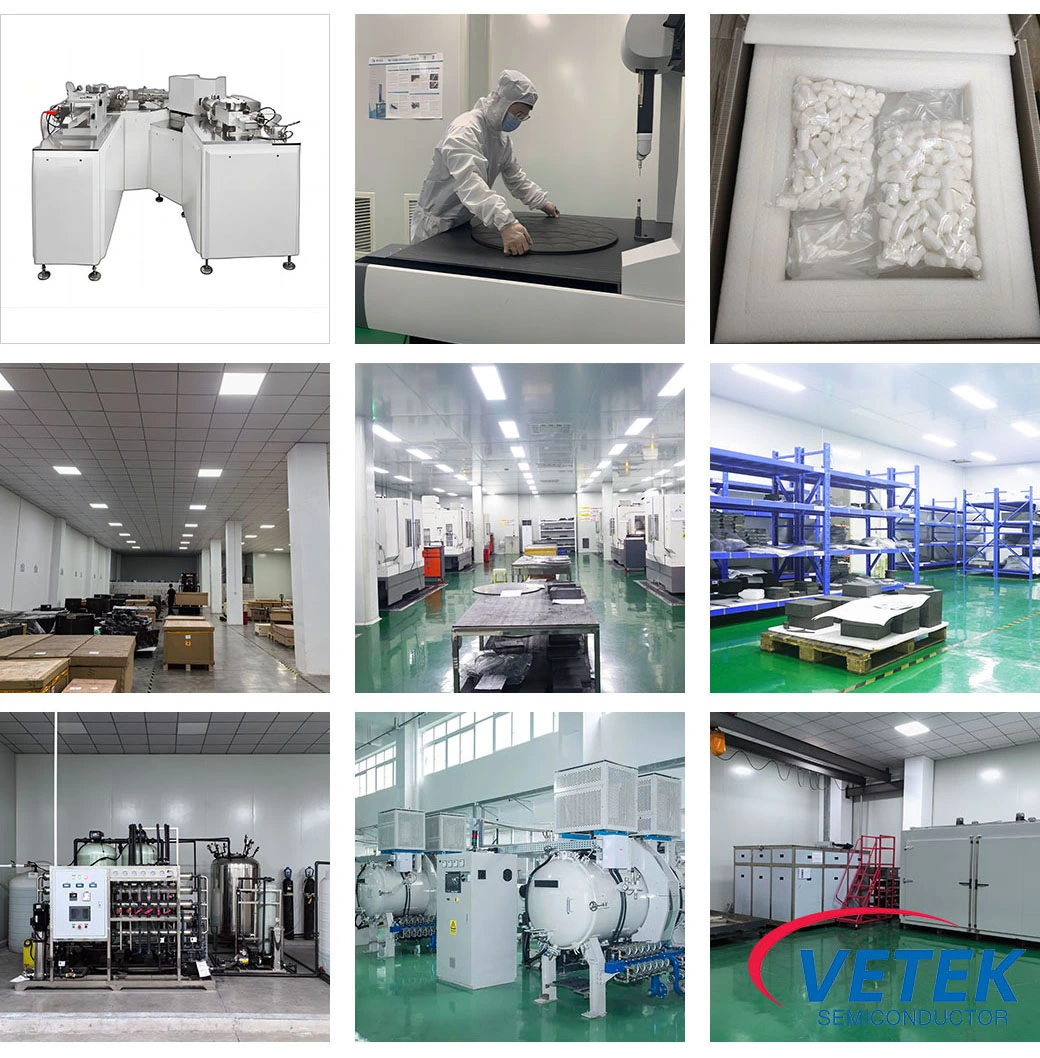

VeTek Semiconductor CVD TaC Coating Wafer Carrier production shops




แท็กยอดนิยม: CVD TAC Coating Wafer Carrier
ส่งคำถาม
