กระบวนการ Epitaxy SiC

การเคลือบคาร์ไบด์ที่เป็นเอกลักษณ์ของ VeTek Semiconductor ให้การปกป้องที่เหนือกว่าสำหรับชิ้นส่วนกราไฟท์ในกระบวนการ SiC Epitaxy สำหรับการประมวลผลของวัสดุเซมิคอนดักเตอร์และวัสดุเซมิคอนดักเตอร์คอมโพสิตที่มีความต้องการสูง ผลลัพธ์ที่ได้คือยืดอายุของส่วนประกอบกราไฟท์ การคงปริมาณสารสัมพันธ์ของปฏิกิริยา การยับยั้งการย้ายสิ่งเจือปนไปยังอีพิแทกซีและการเจริญเติบโตของผลึก ส่งผลให้ผลผลิตและคุณภาพเพิ่มขึ้น

การเคลือบแทนทาลัมคาร์ไบด์ (TaC) ของเราช่วยปกป้องเตาเผาที่สำคัญและส่วนประกอบเครื่องปฏิกรณ์ที่อุณหภูมิสูง (สูงถึง 2200°C) จากแอมโมเนียร้อน ไฮโดรเจน ไอระเหยของซิลิคอน และโลหะหลอมเหลว VeTek Semiconductor มีความสามารถในการประมวลผลและการวัดกราไฟท์ที่หลากหลาย เพื่อตอบสนองความต้องการเฉพาะของคุณ ดังนั้นเราจึงนำเสนอการเคลือบแบบเสียค่าธรรมเนียมหรือบริการเต็มรูปแบบ พร้อมทีมวิศวกรผู้เชี่ยวชาญของเราที่พร้อมจะออกแบบโซลูชันที่เหมาะสมสำหรับคุณและการใช้งานเฉพาะของคุณ .

ผลึกสารกึ่งตัวนำแบบผสม

VeTek Semiconductor สามารถจัดเตรียมการเคลือบ TaC พิเศษสำหรับส่วนประกอบและตัวพาต่างๆ ด้วยกระบวนการเคลือบชั้นนำในอุตสาหกรรมของ VeTek Semiconductor การเคลือบ TaC จึงมีความบริสุทธิ์สูง มีความเสถียรที่อุณหภูมิสูง และทนทานต่อสารเคมีสูง ดังนั้นจึงปรับปรุงคุณภาพผลิตภัณฑ์ของคริสตัล TaC/GaN) และชั้น EPl และยืดอายุการใช้งานของส่วนประกอบเครื่องปฏิกรณ์ที่สำคัญ

ฉนวนความร้อน

ส่วนประกอบการเติบโตของผลึก SiC, GaN และ AlN รวมถึงถ้วยใส่ตัวอย่าง ที่ยึดเมล็ด ตัวเบี่ยง และตัวกรอง ส่วนประกอบทางอุตสาหกรรม รวมถึงองค์ประกอบความร้อนแบบต้านทาน หัวฉีด วงแหวนป้องกัน และอุปกรณ์จับยึด ส่วนประกอบเครื่องปฏิกรณ์ CVD แบบเอพิเทเชียล GaN และ SiC รวมถึงตัวพาแผ่นเวเฟอร์ ถาดดาวเทียม หัวฝักบัว ฝาครอบและแท่น ส่วนประกอบ MOCVD

วัตถุประสงค์:

● LED (ไดโอดเปล่งแสง) ตัวพาเวเฟอร์

● ตัวรับ ALD (เซมิคอนดักเตอร์)

● ตัวรับ EPI (กระบวนการ SiC Epitaxy)

CVD TaC เคลือบตัวรับ epitaxis ของดาวเคราะห์ ซิซี วงแหวนเคลือบ TaC สำหรับเครื่องปฏิกรณ์แบบอีปิแอกเชียล ซิซี แหวนสามกลีบเคลือบ แทค ชิ้นส่วนฮาล์ฟมูนเคลือบแทนทาลัมคาร์ไบด์สำหรับ LPE

การเปรียบเทียบการเคลือบ SiC และการเคลือบ TaC:

	ซิซี	แทค
คุณสมบัติหลัก	มีความบริสุทธิ์สูงเป็นพิเศษ ต้านทานพลาสม่าได้ดีเยี่ยม	เสถียรภาพที่อุณหภูมิสูงได้ดีเยี่ยม (สอดคล้องกับกระบวนการที่อุณหภูมิสูง)
ความบริสุทธิ์	>99.9999%	>99.9999%
ความหนาแน่น (กรัม/ซม³)	3.21	15
ความแข็ง (กก./มม²)	2900-3300	6.7-7.2
ความต้านทาน [Ωcm]	0.1-15,000	<1
ค่าการนำความร้อน (W/mK)	200-360	22
ค่าสัมประสิทธิ์การขยายตัวทางความร้อน(10^-6/ ℃)	4.5-5	6.3
แอปพลิเคชัน	อุปกรณ์เซมิคอนดักเตอร์ จิ๊กเซรามิก (แหวนโฟกัส, หัวฝักบัว, เวเฟอร์จำลอง)	ซิซี การเติบโตของผลึกเดี่ยว, Epi, ชิ้นส่วนอุปกรณ์ UV LED

แหวนครอบเวเฟอร์กราไฟท์เคลือบ TaC

VeTek Semiconductor เป็นผู้ผลิตแหวนครอบเวเฟอร์เคลือบกราไฟท์เคลือบ TaC ระดับมืออาชีพและซัพพลายเออร์ในประเทศจีน เราไม่เพียงแต่มอบแหวนครอบเวเฟอร์กราไฟท์เคลือบ TaC ขั้นสูงและทนทานเท่านั้น แต่ยังรองรับบริการที่ปรับแต่งตามความต้องการอีกด้วย ยินดีต้อนรับสู่การซื้อแหวนครอบเวเฟอร์กราไฟท์เคลือบ TaC จากโรงงานของเรา

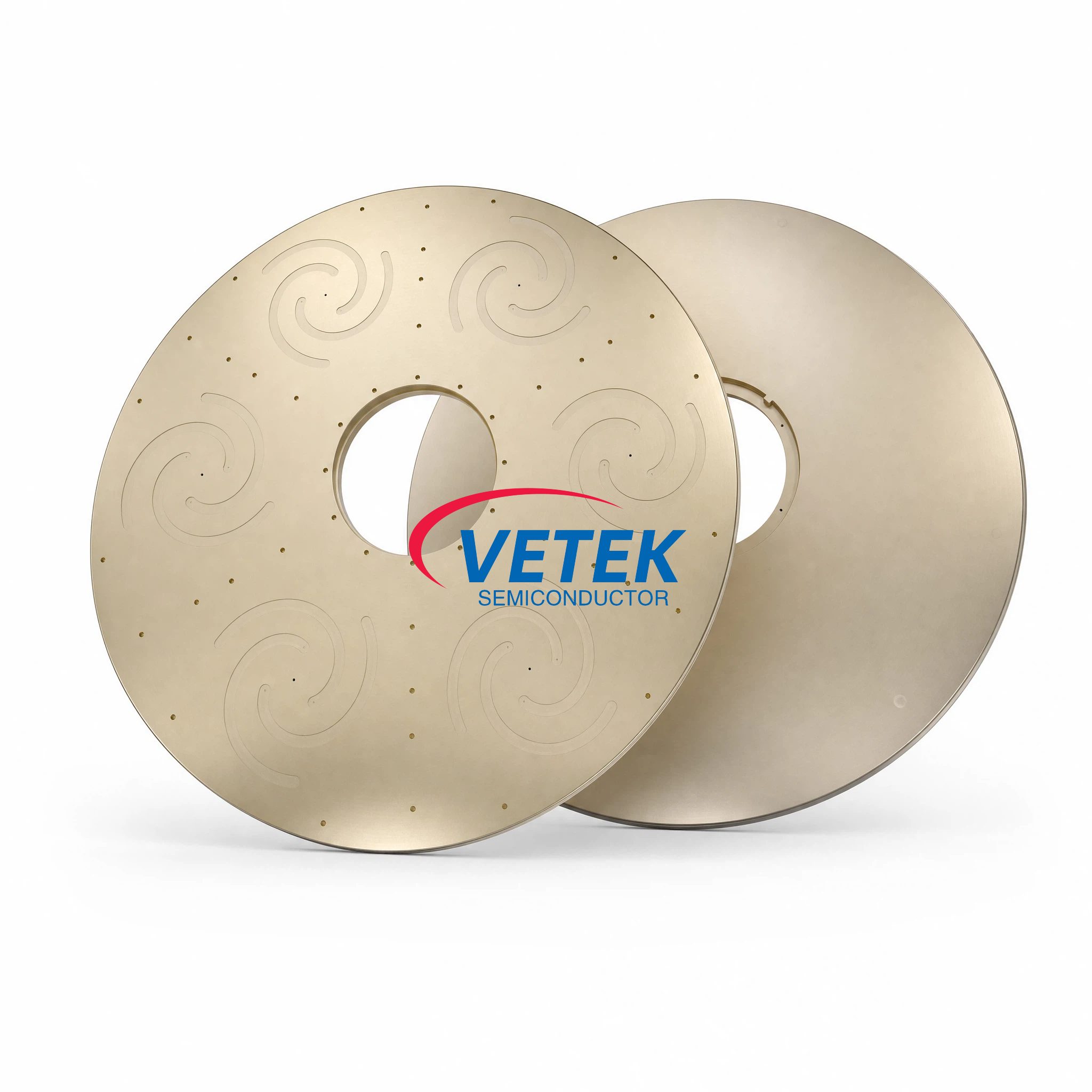

CVD TaC เคลือบ Susceptor

Vetek CVD TaC Coated Susceptor เป็นโซลูชันที่มีความแม่นยำซึ่งพัฒนาขึ้นมาโดยเฉพาะสำหรับการเจริญเติบโตของเยื่อบุผิว MOCVD ที่มีประสิทธิภาพสูง แสดงให้เห็นถึงเสถียรภาพทางความร้อนที่ดีเยี่ยมและความเฉื่อยของสารเคมีในสภาพแวดล้อมที่มีอุณหภูมิสูงถึง 1600°C ด้วยกระบวนการสะสม CVD ที่เข้มงวดของ VETEK เรามุ่งมั่นที่จะปรับปรุงความสม่ำเสมอในการเติบโตของเวเฟอร์ ยืดอายุการใช้งานของส่วนประกอบหลัก และให้การรับประกันประสิทธิภาพที่มั่นคงและเชื่อถือได้สำหรับการผลิตเซมิคอนดักเตอร์ทุกชุดของคุณ

แหวนกราไฟท์เคลือบ TaC ที่มีรูพรุน

วงแหวนกราไฟท์เคลือบ TaC ที่มีรูพรุนที่ผลิตโดย VETEK ใช้ซับสเตรตกราไฟท์ที่มีรูพรุนน้ำหนักเบา และเคลือบด้วยการเคลือบแทนทาลัมคาร์ไบด์ที่มีความบริสุทธิ์สูง ซึ่งมีความทนทานต่ออุณหภูมิสูง ก๊าซที่มีฤทธิ์กัดกร่อน และการกัดเซาะของพลาสมาได้ดีเยี่ยม

CVD TAC Coated สาม Petal Guide Ring

Vetek Semiconductor ประสบกับการพัฒนาเทคโนโลยีมานานหลายปีและได้เชี่ยวชาญเทคโนโลยีกระบวนการชั้นนำของการเคลือบ CVD TAC CVD TAC Coated สาม Petal Guide Ring เป็นหนึ่งในผลิตภัณฑ์เคลือบ CVD TAC ที่เป็นผู้ใหญ่มากที่สุดของ Vetek Semiconductor และเป็นองค์ประกอบสำคัญสำหรับการเตรียมผลึก SIC ด้วยวิธี PVT ด้วยความช่วยเหลือของ Vetek Semiconductor ฉันเชื่อว่าการผลิตคริสตัล SIC ของคุณจะราบรื่นขึ้นและมีประสิทธิภาพมากขึ้น

กราไฟท์มีรูพรุนเคลือบแทนทาลัมคาร์ไบด์

Tantalum Carbide Coated Porous Graphite เป็นผลิตภัณฑ์ที่ขาดไม่ได้ในกระบวนการประมวลผลเซมิคอนดักเตอร์โดยเฉพาะอย่างยิ่งในกระบวนการเจริญเติบโตของคริสตัล SIC หลังจากการลงทุนด้านการวิจัยและพัฒนาอย่างต่อเนื่องและการอัพเกรดเทคโนโลยีคุณภาพผลิตภัณฑ์กราไฟท์ที่มีรูพรุน Vetek Semiconductor ของ Vetek ได้รับการยกย่องอย่างสูงจากลูกค้าในยุโรปและอเมริกา ยินดีต้อนรับสู่การให้คำปรึกษาเพิ่มเติมของคุณ

CVD TaC เคลือบตัวรับ epitaxis ของดาวเคราะห์ SiC

CVD TAC Coating Planetary SIC epitaxial vensceptor เป็นหนึ่งในองค์ประกอบหลักของเครื่องปฏิกรณ์ดาวเคราะห์ MOCVD ผ่าน CVD TAC การเคลือบดาวเคราะห์ sic epitaxial vensceptor, วงโคจรดิสก์ขนาดใหญ่และการหมุนของดิสก์ขนาดเล็กและแบบจำลองการไหลในแนวนอนจะขยายไปยังเครื่องชิปหลายชิป -เครื่องชิปและข้อได้เปรียบด้านต้นทุนการผลิตของเครื่องชิปหลายชิป Vetek Semiconductor สามารถให้บริการลูกค้าด้วยการเคลือบ CVD TAC ที่ปรับแต่งได้สูงดาวเคราะห์ SIC epitaxial venceptor หากคุณต้องการสร้างเตาเผา MOCVD ของดาวเคราะห์เช่น Aixtron มาหาเรา!
