กระบวนการ Epitaxy SiC

การเคลือบคาร์ไบด์ที่เป็นเอกลักษณ์ของ VeTek Semiconductor ให้การปกป้องที่เหนือกว่าสำหรับชิ้นส่วนกราไฟท์ในกระบวนการ SiC Epitaxy สำหรับการประมวลผลของวัสดุเซมิคอนดักเตอร์และวัสดุเซมิคอนดักเตอร์คอมโพสิตที่มีความต้องการสูง ผลลัพธ์ที่ได้คือยืดอายุของส่วนประกอบกราไฟท์ การคงปริมาณสารสัมพันธ์ของปฏิกิริยา การยับยั้งการย้ายสิ่งเจือปนไปยังอีพิแทกซีและการเจริญเติบโตของผลึก ส่งผลให้ผลผลิตและคุณภาพเพิ่มขึ้น


การเคลือบแทนทาลัมคาร์ไบด์ (TaC) ของเราช่วยปกป้องเตาเผาที่สำคัญและส่วนประกอบเครื่องปฏิกรณ์ที่อุณหภูมิสูง (สูงถึง 2200°C) จากแอมโมเนียร้อน ไฮโดรเจน ไอระเหยของซิลิคอน และโลหะหลอมเหลว VeTek Semiconductor มีความสามารถในการประมวลผลและการวัดกราไฟท์ที่หลากหลาย เพื่อตอบสนองความต้องการเฉพาะของคุณ ดังนั้นเราจึงนำเสนอการเคลือบแบบเสียค่าธรรมเนียมหรือบริการเต็มรูปแบบ พร้อมทีมวิศวกรผู้เชี่ยวชาญของเราที่พร้อมจะออกแบบโซลูชันที่เหมาะสมสำหรับคุณและการใช้งานเฉพาะของคุณ .


ผลึกสารกึ่งตัวนำแบบผสม

VeTek Semiconductor สามารถจัดเตรียมการเคลือบ TaC พิเศษสำหรับส่วนประกอบและตัวพาต่างๆ ด้วยกระบวนการเคลือบชั้นนำในอุตสาหกรรมของ VeTek Semiconductor การเคลือบ TaC จึงมีความบริสุทธิ์สูง มีความเสถียรที่อุณหภูมิสูง และทนทานต่อสารเคมีสูง ดังนั้นจึงปรับปรุงคุณภาพผลิตภัณฑ์ของคริสตัล TaC/GaN) และชั้น EPl และยืดอายุการใช้งานของส่วนประกอบเครื่องปฏิกรณ์ที่สำคัญ


ฉนวนความร้อน

ส่วนประกอบการเติบโตของผลึก SiC, GaN และ AlN รวมถึงถ้วยใส่ตัวอย่าง ที่ยึดเมล็ด ตัวเบี่ยง และตัวกรอง ส่วนประกอบทางอุตสาหกรรม รวมถึงองค์ประกอบความร้อนแบบต้านทาน หัวฉีด วงแหวนป้องกัน และอุปกรณ์จับยึด ส่วนประกอบเครื่องปฏิกรณ์ CVD แบบเอพิเทเชียล GaN และ SiC รวมถึงตัวพาแผ่นเวเฟอร์ ถาดดาวเทียม หัวฝักบัว ฝาครอบและแท่น ส่วนประกอบ MOCVD


วัตถุประสงค์:

 ● LED (ไดโอดเปล่งแสง) ตัวพาเวเฟอร์

● ตัวรับ ALD (เซมิคอนดักเตอร์)

● ตัวรับ EPI (กระบวนการ SiC Epitaxy)


การเปรียบเทียบการเคลือบ SiC และการเคลือบ TaC:

ซิซี แทค
คุณสมบัติหลัก มีความบริสุทธิ์สูงเป็นพิเศษ ต้านทานพลาสม่าได้ดีเยี่ยม เสถียรภาพที่อุณหภูมิสูงได้ดีเยี่ยม (สอดคล้องกับกระบวนการที่อุณหภูมิสูง)
ความบริสุทธิ์ >99.9999% >99.9999%
ความหนาแน่น (กรัม/ซม3) 3.21 15
ความแข็ง (กก./มม2) 2900-3300 6.7-7.2
ความต้านทาน [Ωcm] 0.1-15,000 <1
ค่าการนำความร้อน (W/mK) 200-360 22
ค่าสัมประสิทธิ์การขยายตัวทางความร้อน(10-6/ ℃) 4.5-5 6.3
แอปพลิเคชัน อุปกรณ์เซมิคอนดักเตอร์ จิ๊กเซรามิก (แหวนโฟกัส, หัวฝักบัว, เวเฟอร์จำลอง) ซิซี การเติบโตของผลึกเดี่ยว, Epi, ชิ้นส่วนอุปกรณ์ UV LED


View as

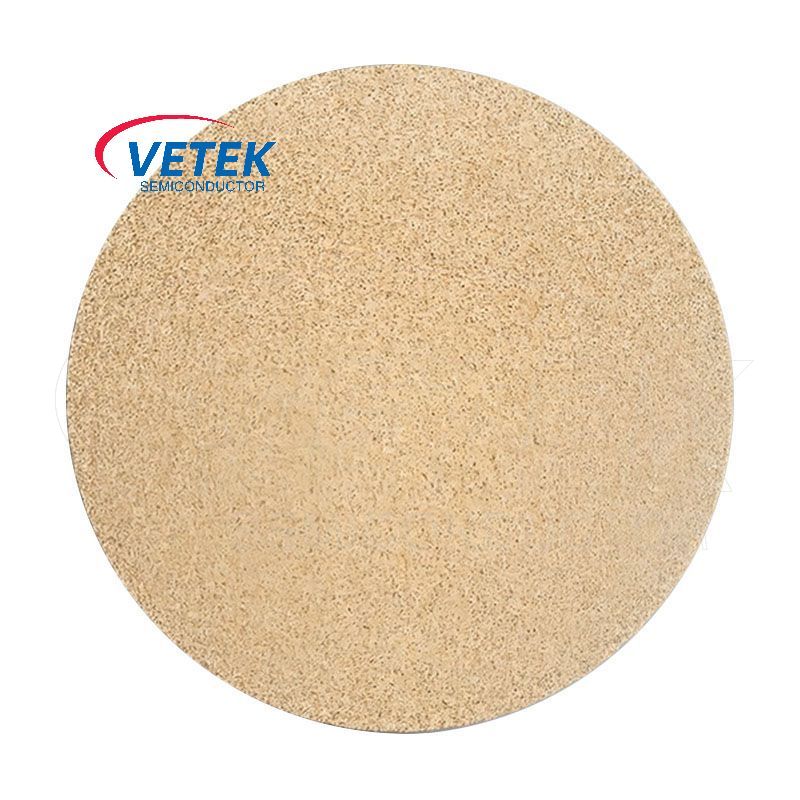

Tantalum Carbide ที่มีรูพรุน

Tantalum Carbide ที่มีรูพรุน

Vetek Semiconductor เป็นผู้ผลิตมืออาชีพและเป็นผู้นำของผลิตภัณฑ์ Tantalum Carbide ที่มีรูพรุนในประเทศจีน Porous Tantalum Carbide มักจะผลิตโดยวิธีการสะสมไอสารเคมี (CVD) เพื่อให้มั่นใจว่าการควบคุมขนาดและการกระจายของรูขุมขนที่แม่นยำและเป็นเครื่องมือวัสดุที่อุทิศให้กับสภาพแวดล้อมที่อุณหภูมิสูง ยินดีต้อนรับการให้คำปรึกษาเพิ่มเติมของคุณ

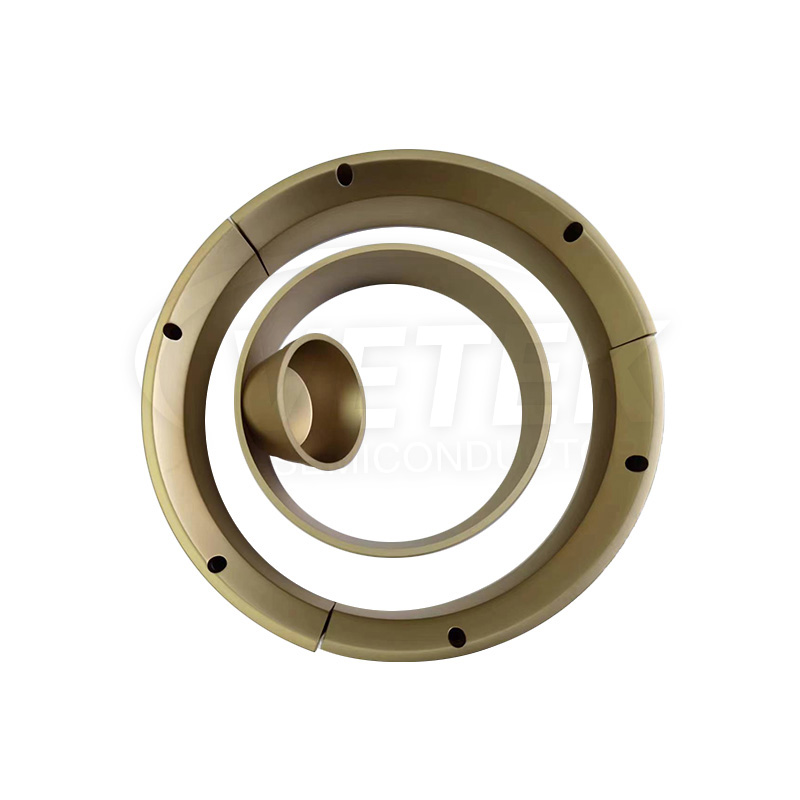

แหวนคู่มือการเคลือบ TAC

แหวนคู่มือการเคลือบ TAC

แหวนคู่มือการเคลือบ TAC ของ Vetek Semiconductor ถูกสร้างขึ้นโดยการใช้การเคลือบ Tantalum Carbide ลงบนชิ้นส่วนกราไฟท์โดยใช้เทคนิคขั้นสูงที่เรียกว่าการสะสมไอเคมี (CVD) วิธีนี้ได้รับการยอมรับอย่างดีและมีคุณสมบัติการเคลือบที่ยอดเยี่ยม ด้วยการใช้แหวนคู่มือการเคลือบ TAC อายุการใช้งานของส่วนประกอบกราไฟท์สามารถขยายได้อย่างมีนัยสำคัญการเคลื่อนไหวของสิ่งสกปรกกราไฟท์สามารถระงับได้และคุณภาพผลึกเดียว SIC และ AIN สามารถรักษาได้อย่างน่าเชื่อถือ ยินดีต้อนรับสู่การสอบถามเรา

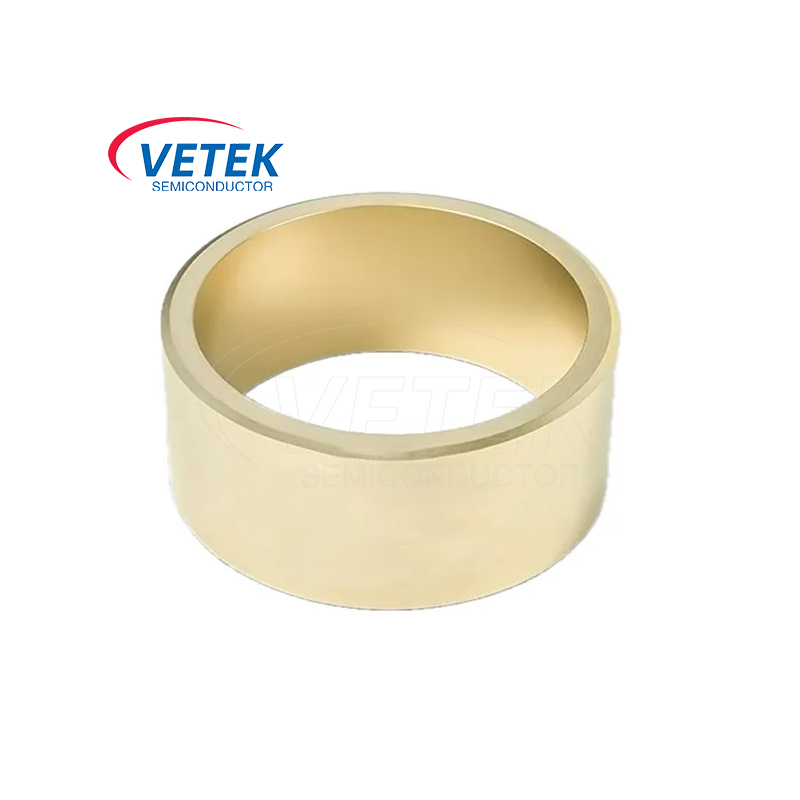

Tantalum Carbide Ring

Tantalum Carbide Ring

ในฐานะผู้ผลิตขั้นสูงและผู้ผลิตผลิตภัณฑ์แหวน Tantalum Carbide ในประเทศจีนวงแหวน Vetek Semiconductor Tantalum Carbide มีความแข็งสูงมากความต้านทานการสึกหรอความต้านทานอุณหภูมิสูงและความเสถียรทางเคมีและใช้กันอย่างแพร่หลายในสนามผลิตเซมิคอนดักเตอร์ โดยเฉพาะอย่างยิ่งใน CVD, PVD, กระบวนการฝังไอออน, กระบวนการแกะสลักและการประมวลผลเวเฟอร์และการขนส่งเป็นผลิตภัณฑ์ที่ขาดไม่ได้สำหรับการประมวลผลและการผลิตเซมิคอนดักเตอร์ รอคอยการปรึกษาหารือเพิ่มเติมของคุณ
รองรับการเคลือบแทนทาลัมคาร์ไบด์

รองรับการเคลือบแทนทาลัมคาร์ไบด์

ในฐานะผู้ผลิตผลิตภัณฑ์สนับสนุนการเคลือบแทนทาลัมคาร์ไบด์แบบมืออาชีพและโรงงานในประเทศจีน โดยทั่วไปแล้ว VeTek Semiconductor Tantalum Carbide Coating Support มักจะใช้สำหรับการเคลือบพื้นผิวของส่วนประกอบโครงสร้างหรือส่วนประกอบรองรับในอุปกรณ์เซมิคอนดักเตอร์ โดยเฉพาะอย่างยิ่งสำหรับการปกป้องพื้นผิวของส่วนประกอบอุปกรณ์หลักในกระบวนการผลิตเซมิคอนดักเตอร์ เช่น CVD และ PVD ยินดีให้คำปรึกษาเพิ่มเติม

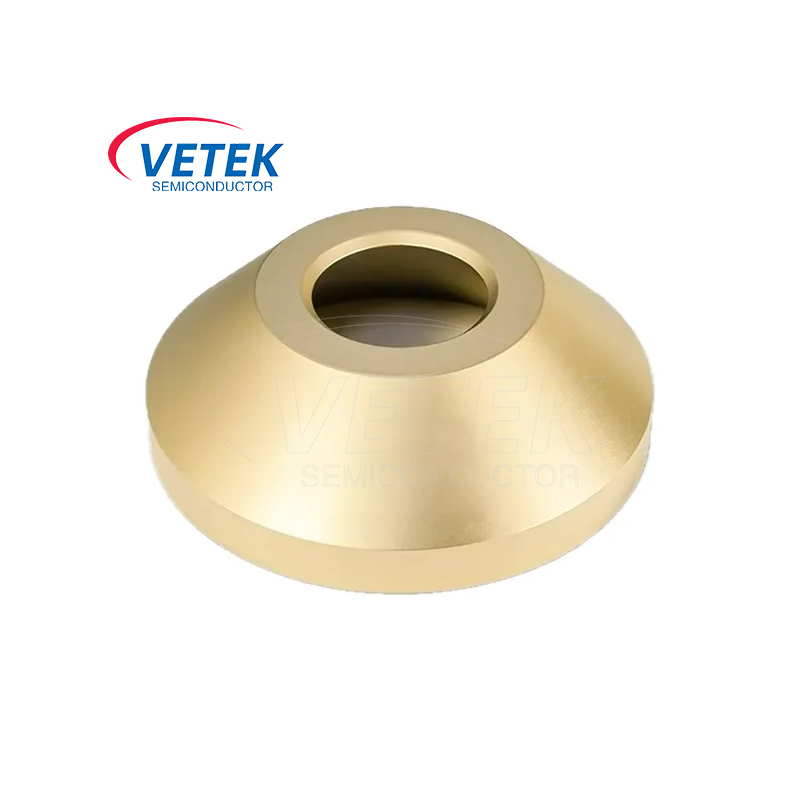

Tantalum Carbide Guide Ring

Tantalum Carbide Guide Ring

Vetek Semiconductor เป็นผู้ผลิตมืออาชีพและเป็นผู้นำของผลิตภัณฑ์แหวน Tantalum Carbide Guide ในประเทศจีน แหวนคู่มือ Tantalum Carbide (TAC) ของเราเป็นส่วนประกอบของแหวนประสิทธิภาพสูงที่ทำจาก Tantalum Carbide ซึ่งมักใช้ในอุปกรณ์ประมวลผลเซมิคอนดักเตอร์โดยเฉพาะอย่างยิ่งในสภาพแวดล้อมที่อุณหภูมิสูงและมีฤทธิ์กัดกร่อนสูงเช่น CVD, PVD, การแกะสลักและการแพร่กระจาย Vetek Semiconductor มุ่งมั่นที่จะให้บริการเทคโนโลยีขั้นสูงและโซลูชั่นผลิตภัณฑ์สำหรับอุตสาหกรรมเซมิคอนดักเตอร์และยินดีต้อนรับการสอบถามเพิ่มเติมของคุณ
ตัวรับการหมุนของการเคลือบ TaC

ตัวรับการหมุนของการเคลือบ TaC

ในฐานะผู้ผลิต ผู้ริเริ่ม และผู้นำผลิตภัณฑ์ TaC Coating Rotation Susceptor ระดับมืออาชีพในประเทศจีน โดยปกติแล้วตัวรับการหมุนเคลือบ TaC ของ VeTek Semiconductor จะถูกติดตั้งในอุปกรณ์การสะสมไอสารเคมี (CVD) และอุปกรณ์ Molecular Beam Epitaxy (MBE) เพื่อรองรับและหมุนเวเฟอร์เพื่อให้แน่ใจว่ามีการสะสมของวัสดุสม่ำเสมอและปฏิกิริยาที่มีประสิทธิภาพ เป็นองค์ประกอบสำคัญในการประมวลผลเซมิคอนดักเตอร์ ยินดีให้คำปรึกษาเพิ่มเติม
ในฐานะผู้ผลิตและซัพพลายเออร์มืออาชีพ กระบวนการ Epitaxy SiC ในประเทศจีนเรามีโรงงานของเราเอง ไม่ว่าคุณต้องการบริการที่กำหนดเองเพื่อตอบสนองความต้องการเฉพาะของภูมิภาคของคุณหรือต้องการซื้อขั้นสูงและทนทาน กระบวนการ Epitaxy SiC ที่ผลิตในประเทศจีนคุณสามารถฝากข้อความถึงเราได้
