ตัวรับยูวีแอลอีดี

VeTek Semiconductor เป็นผู้ผลิตที่เชี่ยวชาญด้าน UV LED Susceptors โดยมีประสบการณ์หลายปีในการวิจัยและพัฒนาและการผลิตใน Susceptors LED EPI และได้รับการยอมรับจากลูกค้าจำนวนมากในอุตสาหกรรม

LED คือไดโอดเปล่งแสงเซมิคอนดักเตอร์ ลักษณะทางกายภาพของการเรืองแสงคือหลังจากที่จุดเชื่อมต่อ pn ของเซมิคอนดักเตอร์ถูกรวมพลัง ภายใต้การขับเคลื่อนของศักย์ไฟฟ้า อิเล็กตรอนและรูในวัสดุเซมิคอนดักเตอร์จะถูกรวมเข้าด้วยกันเพื่อสร้างโฟตอน เพื่อ บรรลุการเรืองแสงของเซมิคอนดักเตอร์ ดังนั้นเทคโนโลยี epitaxis จึงเป็นหนึ่งในรากฐานและแกนหลักของ LED และยังเป็นปัจจัยชี้ขาดหลักสำหรับคุณสมบัติทางไฟฟ้าและแสงของ LED

เทคโนโลยี Epitaxy (EPI) หมายถึงการเติบโตของวัสดุผลึกเดี่ยวบนซับสเตรตผลึกเดี่ยวที่มีการจัดเรียงแบบแลตทิซเดียวกันกับซับสเตรต หลักการพื้นฐาน: บนสารตั้งต้นที่ได้รับความร้อนจนถึงอุณหภูมิที่เหมาะสม (ส่วนใหญ่เป็นสารตั้งต้นแซฟไฟร์ สารตั้งต้น SiC และสารตั้งต้น Si) สารที่เป็นก๊าซ อินเดียม (In) แกลเลียม (Ga) อลูมิเนียม (Al) ฟอสฟอรัส (P) จะถูกควบคุมไปที่พื้นผิว ของสารตั้งต้นเพื่อสร้างฟิล์มผลึกเดี่ยวโดยเฉพาะ ปัจจุบันเทคโนโลยีการเจริญเติบโตของแผ่น LED epitaxial ส่วนใหญ่ใช้วิธีการ MOCVD (การสะสมอุตุนิยมวิทยาของสารเคมีโลหะอินทรีย์)

วัสดุพื้นผิว LED epitaxis

1. ไฟ LED สีแดงและสีเหลือง:

GaP และ GaAs เป็นสารตั้งต้นที่ใช้กันทั่วไปสำหรับไฟ LED สีแดงและสีเหลือง สารตั้งต้น GaP ใช้ในวิธี epitaxy เฟสของเหลว (LPE) ส่งผลให้มีช่วงความยาวคลื่นกว้าง 565-700 นาโนเมตร สำหรับวิธีแก๊สเฟสเอพิแทกซี (VPE) ชั้นเอพิแทกเซียล GaAsP จะถูกขยายให้มีความยาวคลื่นระหว่าง 630-650 นาโนเมตร เมื่อใช้ MOCVD โดยทั่วไปแล้วซับสเตรต GaAs จะถูกนำมาใช้กับการเติบโตของโครงสร้างอีพิแทกเซียล AlInGaP

สิ่งนี้จะช่วยเอาชนะข้อเสียของการดูดกลืนแสงของสารตั้งต้น GaAs ถึงแม้ว่ามันจะแนะนำความไม่ตรงกันของตาข่าย ซึ่งต้องใช้ชั้นบัฟเฟอร์สำหรับการเติบโตของโครงสร้าง InGaP และ AlGaInP

VeTek Semiconductor ให้ตัวรับ LED EPI พร้อมการเคลือบ SiC, การเคลือบ TaC:

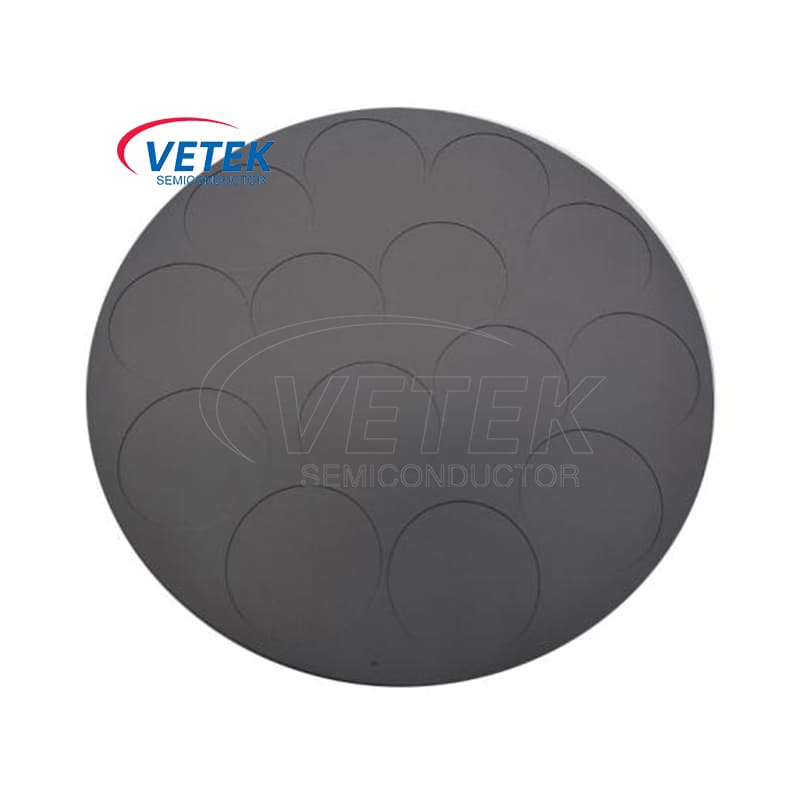

ตัวรับสัญญาณ VEECO LED EPI การเคลือบ TaC ที่ใช้ในตัวรับ LED EPI

2. ไฟ LED สีฟ้าและสีเขียว:

 ● พื้นผิว GaN: ผลึกเดี่ยว GaN เป็นสารตั้งต้นที่เหมาะสำหรับการเติบโตของ GaN โดยปรับปรุงคุณภาพคริสตัล อายุการใช้งานของชิป ประสิทธิภาพการส่องสว่าง และความหนาแน่นกระแส อย่างไรก็ตาม การเตรียมการที่ยากลำบากทำให้การใช้งานจำกัด

พื้นผิวแซฟไฟร์: แซฟไฟร์ (Al2O3) เป็นสารตั้งต้นที่พบบ่อยที่สุดสำหรับการเจริญเติบโตของ GaN ซึ่งมีเสถียรภาพทางเคมีที่ดีและไม่มีการดูดกลืนแสงที่มองเห็นได้ อย่างไรก็ตาม ชิปกำลังเผชิญกับความท้าทายเนื่องจากค่าการนำความร้อนไม่เพียงพอในการทำงานที่มีกระแสสูงของชิปกำลัง

● พื้นผิว SiC: SiC เป็นอีกหนึ่งสารตั้งต้นที่ใช้สำหรับการเติบโตของ GaN ซึ่งครองส่วนแบ่งการตลาดเป็นอันดับสอง ให้ความเสถียรทางเคมีที่ดี การนำไฟฟ้า การนำความร้อน และไม่มีการดูดกลืนแสงที่มองเห็นได้ อย่างไรก็ตาม มีราคาสูงกว่าและคุณภาพต่ำกว่าเมื่อเทียบกับแซฟไฟร์ SiC ไม่เหมาะสำหรับ LED UV ที่ต่ำกว่า 380 นาโนเมตร การนำไฟฟ้าและความร้อนที่ดีเยี่ยมของ SiC ช่วยลดความจำเป็นในการเชื่อมฟลิปชิปเพื่อการกระจายความร้อนใน GaN LED ประเภทพลังงานบนพื้นผิวแซฟไฟร์ โครงสร้างอิเล็กโทรดด้านบนและด้านล่างมีประสิทธิภาพในการกระจายความร้อนในอุปกรณ์ GaN LED ประเภทพลังงาน

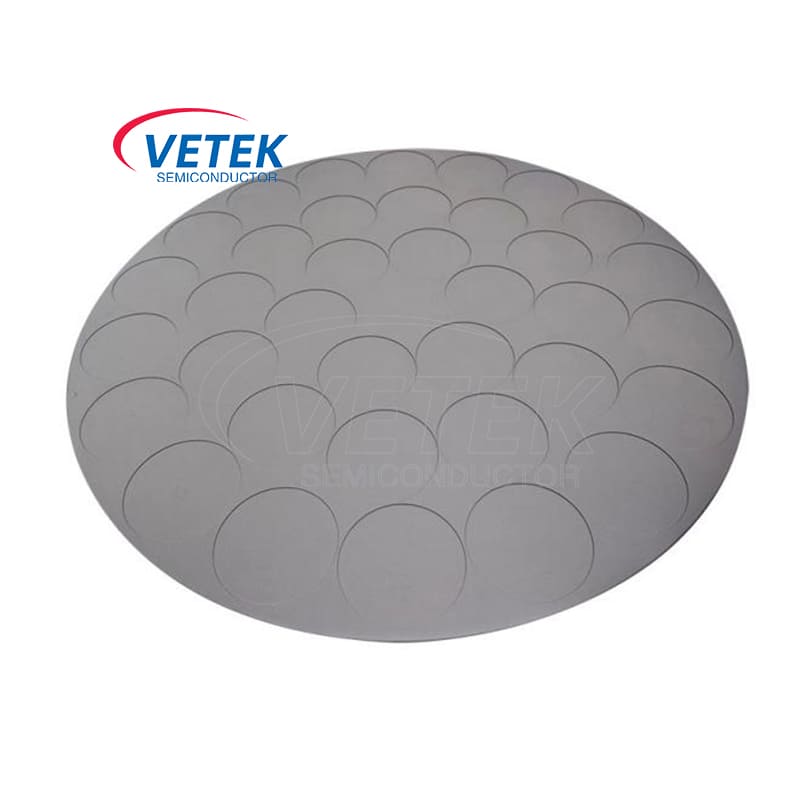

ตัวรับ Epitaxy LED MOCVD Susceptor พร้อมการเคลือบ TaC

3. EPI LED UV ลึก:

ในเอพิแทกซี LED อัลตราไวโอเลตระดับลึก (DUV), LED UV แบบลึกหรือ DUV LED Epitaxy วัสดุเคมีที่ใช้กันทั่วไปเป็นซับสเตรต ได้แก่ อะลูมิเนียมไนไตรด์ (AlN), ซิลิคอนคาร์ไบด์ (SiC) และแกลเลียมไนไตรด์ (GaN) วัสดุเหล่านี้มีค่าการนำความร้อน ฉนวนไฟฟ้า และคุณภาพคริสตัลที่ดี ทำให้เหมาะสำหรับการใช้งาน DUV LED ในสภาพแวดล้อมที่มีกำลังไฟสูงและอุณหภูมิสูง การเลือกใช้วัสดุซับสเตรตขึ้นอยู่กับปัจจัยต่างๆ เช่น ข้อกำหนดในการใช้งาน กระบวนการผลิต และการพิจารณาต้นทุน

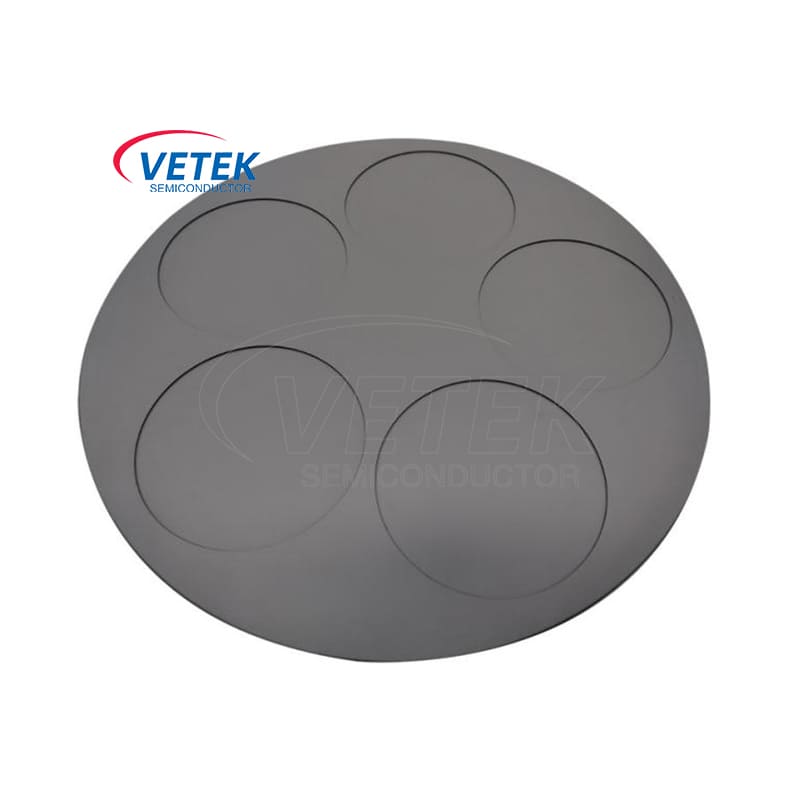

ตัวรับแสง LED UV แบบเคลือบ SiC ตัวรับแสง LED เคลือบ UV ลึก TaC
