แหวน deflector เคลือบ TAC
  • แหวน deflector เคลือบ TACแหวน deflector เคลือบ TAC
  • แหวน deflector เคลือบ TACแหวน deflector เคลือบ TAC

แหวน deflector เคลือบ TAC

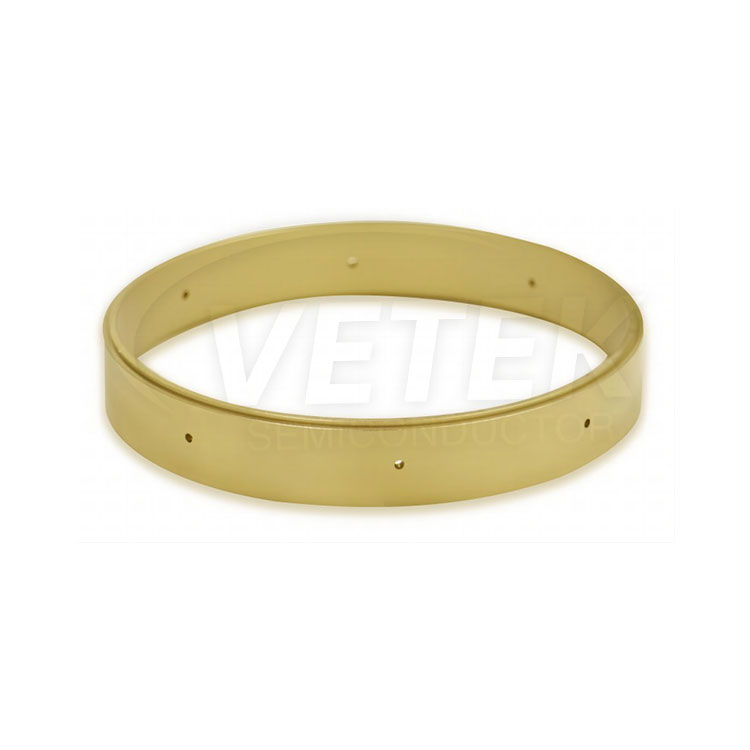

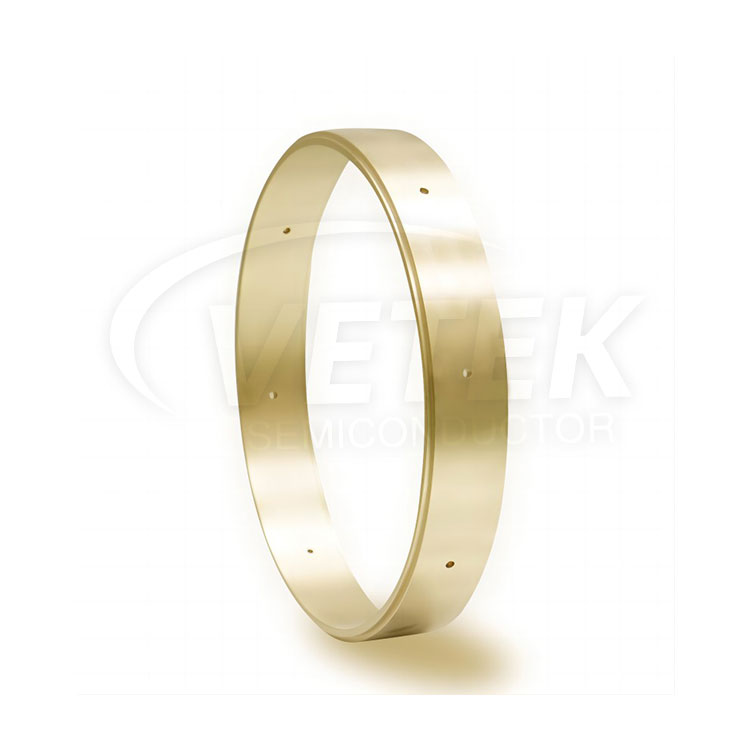

แหวน deflector เคลือบ TAC ของ Vetek Semiconductor เป็นส่วนประกอบที่มีความเชี่ยวชาญสูงที่ออกแบบมาสำหรับกระบวนการเจริญเติบโตของคริสตัล SIC การเคลือบ TAC ให้ความต้านทานอุณหภูมิสูงและความเฉื่อยทางเคมีที่ดีเยี่ยมเพื่อรับมือกับอุณหภูมิสูงและสภาพแวดล้อมที่มีการกัดกร่อนในระหว่างกระบวนการเจริญเติบโตของคริสตัล สิ่งนี้ทำให้มั่นใจได้ว่าประสิทธิภาพที่มั่นคงและอายุการใช้งานที่ยาวนานของส่วนประกอบลดความถี่ในการเปลี่ยนและการหยุดทำงาน เรามุ่งมั่นที่จะจัดหาผลิตภัณฑ์ที่มีคุณภาพในราคาที่แข่งขันได้และหวังว่าจะได้เป็นหุ้นส่วนระยะยาวของคุณในประเทศจีนขอให้ปรึกษาได้ตลอดเวลา

Vetek Semiconductor เป็นผู้ผลิตแหวนและซัพพลายเออร์ Coated Coated Coated China TAC มืออาชีพแหวน deflector เคลือบ TAC ของเราเป็นส่วนประกอบที่มีความเชี่ยวชาญสูงที่ออกแบบมาเพื่อใช้ในกระบวนการเจริญเติบโตของคริสตัล SIC ส่วนประกอบเหล่านี้มีความสำคัญอย่างยิ่งในสภาพแวดล้อมที่ต้องการความต้านทานอุณหภูมิสูงความทนทานที่ยอดเยี่ยมและความเฉื่อยทางเคมีที่ไม่มีใครเทียบ

แหวน deflector เคลือบ TAC ผลิตจาก Tantalum Carbide ที่มีความบริสุทธิ์สูงซึ่งมีการนำความร้อนที่ยอดเยี่ยมและความต้านทานต่ออุณหภูมิสูงและความร้อน การเคลือบ TAC ของส่วนประกอบให้การป้องกันชั้นเพิ่มเติมจากสารเคมีที่ก้าวร้าวและสภาพแวดล้อมที่รุนแรงในการเจริญเติบโตของคริสตัล การปรากฏตัวของการเคลือบเพิ่มความทนทานและอายุการใช้งานของส่วนประกอบรักษาประสิทธิภาพที่สอดคล้องกันในหลายรอบ

แหวน deflector เคลือบ TAC สามารถทนต่ออุณหภูมิสูงถึง 2200 ° C ทำให้เหมาะสำหรับกระบวนการอุณหภูมิสูงแหวน deflector เคลือบ TAC ส่วนใหญ่ใช้ในอุตสาหกรรมเซมิคอนดักเตอร์โดยเฉพาะสำหรับการเจริญเติบโตของคริสตัลของซิลิกอนคาร์ไบด์ เหมาะสำหรับการวิจัยและเครื่องปฏิกรณ์การเจริญเติบโตของคริสตัลในระดับอุตสาหกรรม


พารามิเตอร์ผลิตภัณฑ์ของแหวน deflector เคลือบ TAC

คุณสมบัติทางกายภาพของการเคลือบ TAC
ความหนาแน่น 14.3 (g/cm³)
การแผ่รังสีที่เฉพาะเจาะจง 0.3
ค่าสัมประสิทธิ์การขยายตัวทางความร้อน 6.3 × 10-6/k
ความแข็ง (ฮ่องกง) 2000 HK
ความต้านทาน 1 × 10-5โอห์ม*ซม.
เสถียรภาพทางความร้อน <2500 ℃
การเปลี่ยนแปลงขนาดของกราไฟท์ -10 ~ -20um
ความหนาของการเคลือบ ≥20umค่าทั่วไป (35um ± 10um)


เปรียบเทียบร้านผลิตเซมิคอนดักเตอร์::

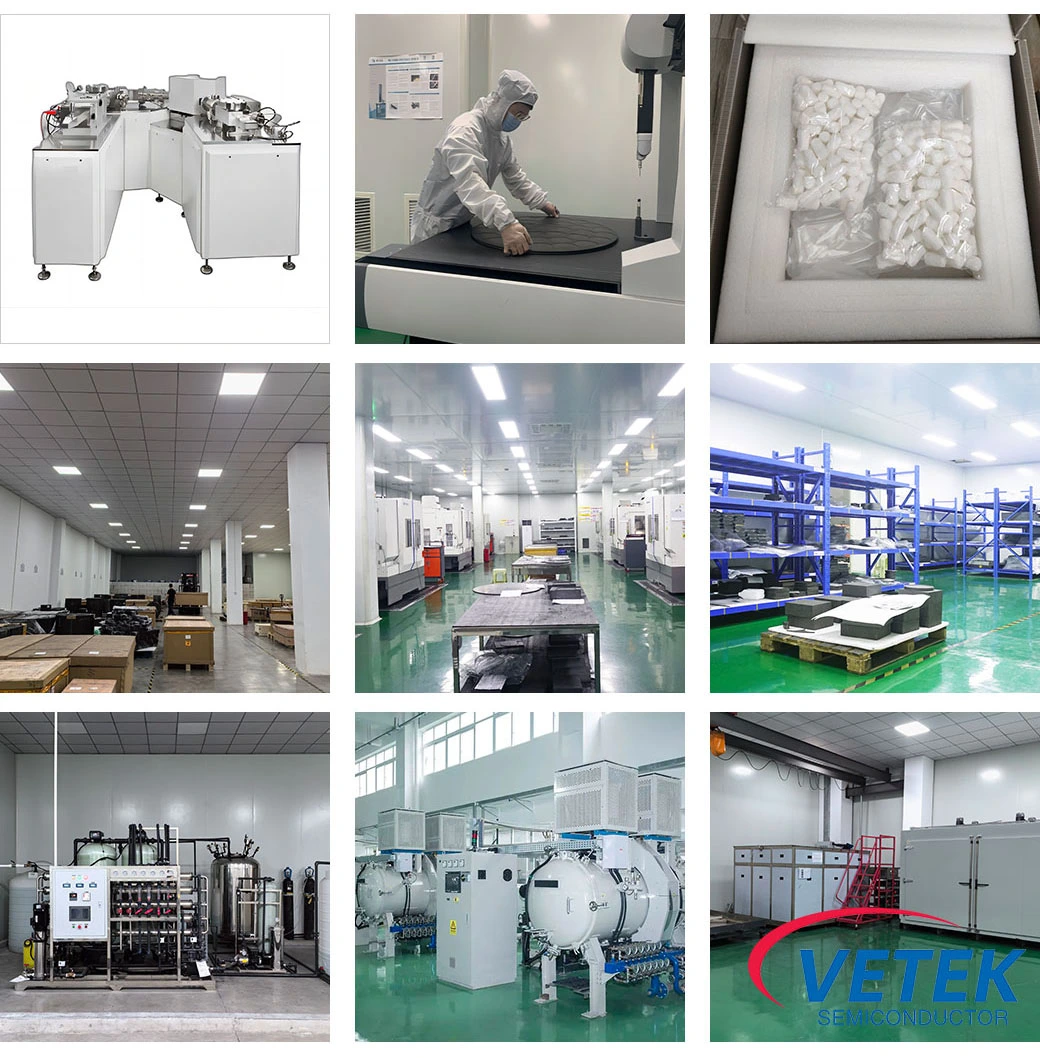

VeTek Semiconductor Production Shop


ภาพรวมของห่วงโซ่อุตสาหกรรมชิปเซมิคอนดักเตอร์ Epitaxy:

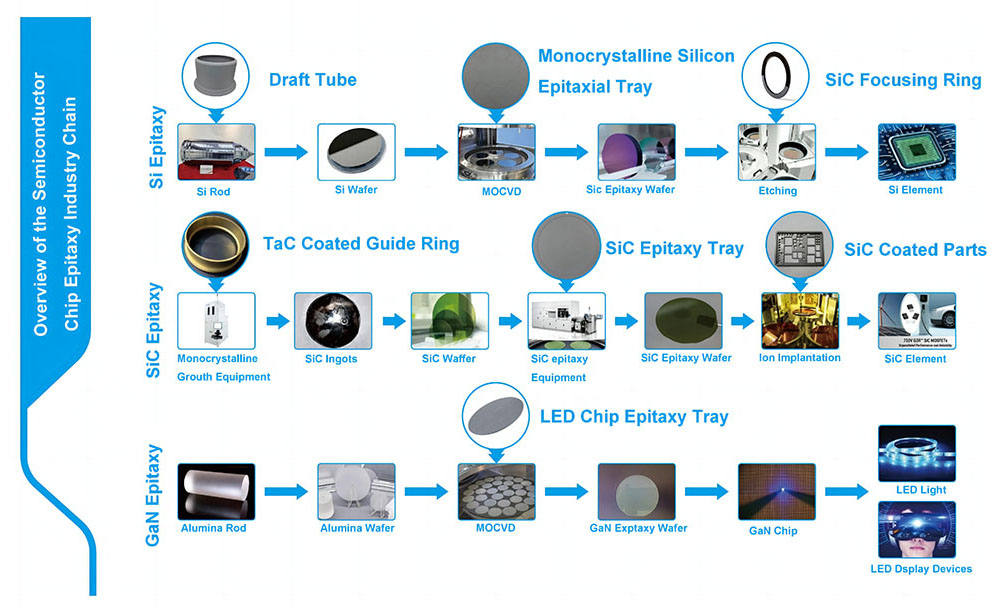

Overview of the semiconductor chip epitaxy industry chain
