การเพิ่มผลผลิต Fab สูงสุด: เพราะเหตุใด CVD Solid SiC จึงเป็นตัวเลือกที่ดีที่สุดสำหรับชิ้นส่วนในห้องวิกฤต

ในการผลิตเซมิคอนดักเตอร์ขั้นสูง อุตสาหกรรมได้บีบประสิทธิภาพทุกหยดสุดท้ายออกจากการตั้งค่า "การเคลือบกราไฟท์ + SiC" มันใช้งานได้นานหลายปี แต่เมื่อเราขยายไปสู่ ​​3 นาโนเมตรและเกินกว่านั้น อินเทอร์เฟซแบบเก่าระหว่างสารตั้งต้นและเกราะก็กลายเป็นเรื่องที่น่าปวดหัวอย่างมาก ความไม่ตรงกันของ CTE ไม่ได้เป็นเพียงปัญหาทางทฤษฎีอีกต่อไป แต่ยังเป็นตัวทำลายผลผลิตที่ทำให้เกิดรอยแตกขนาดเล็กที่จะไม่หายไป

นั่นเป็นเหตุผลว่าทำไมการเปลี่ยนไปใช้ CVD Solid SiC แบบเสาหินจึงเป็นมากกว่าแค่เทรนด์ มันเป็นความจำเป็นทางกล เรากำลังเปลี่ยนจากการรักษาพื้นผิวแบบเรียบง่ายไปเป็นวัสดุโครงสร้างเต็มตัวที่ปลูกจากพื้นดินขึ้นมา

1. กระบวนการหลัก: การสังเคราะห์ SiC ของแข็ง CVD ที่มีความบริสุทธิ์สูง

การสร้างลิ่ม SiC แข็ง CVD บริสุทธิ์ถือเป็นสัตว์ร้ายที่แตกต่างอย่างสิ้นเชิงเมื่อเปรียบเทียบกับการสะสมมาตรฐาน มันเริ่มต้นด้วย Methyltrichlorosilane (MTS) แต่ความมหัศจรรย์นี้เกิดขึ้นในความเสถียรของปฏิกิริยาเมื่อเวลาผ่านไป

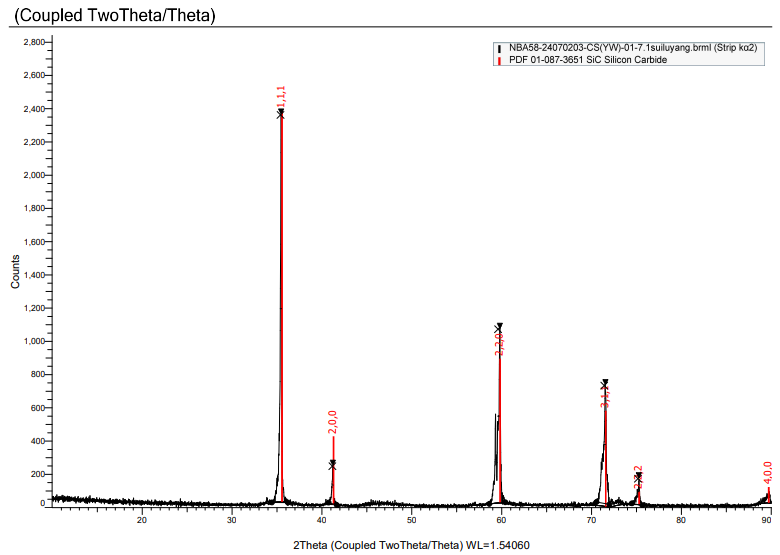

• เฟสไอเป็นปริมาณมาก:เรากำลังดูอุณหภูมิที่สูงถึง 1200°C+ ซึ่งเป็นจุดที่อะตอมของซิลิคอนและคาร์บอนล็อคตัวอยู่ในโครงตาข่ายเบต้า-SiC ที่หนาแน่น
• ปัจจัยด้านเวลา:ต่างจากการเคลือบที่รวดเร็วขนาด 100μm ส่วนที่แข็งจะใช้เวลาหลายวันหรือหลายสัปดาห์ในการเติบโตอย่างต่อเนื่องและมั่นคง คุณไม่สามารถเร่งฟิสิกส์ได้

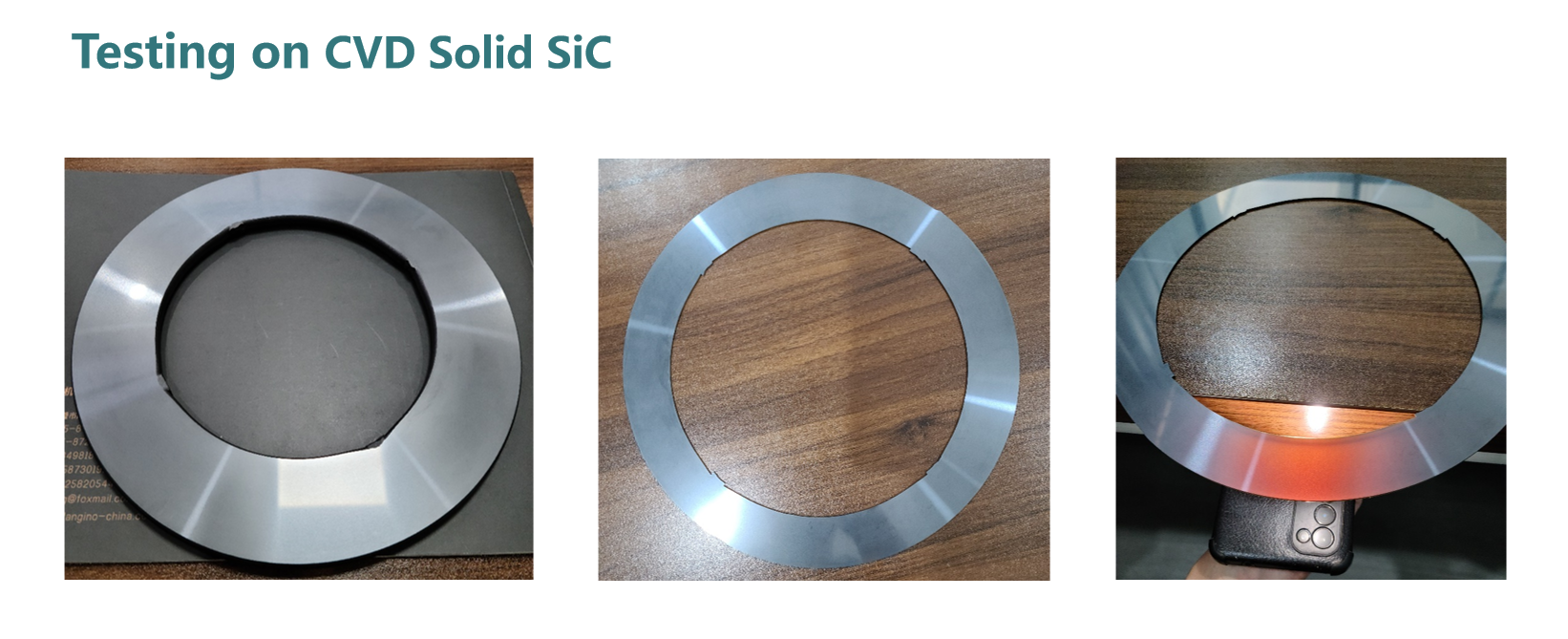

• วิศวกรรมความแม่นยำ:เมื่อการเจริญเติบโตเสร็จสมบูรณ์ ซับสเตรตจะถูกเอาออกเพื่อให้ได้แท่ง SiC ของแข็ง CVD บริสุทธิ์ จากนั้น ลิ่มนี้จะผ่านการตัดเฉือนด้วยเครื่องมือเพชรเพื่อผลิตชิ้นส่วนที่มีความทนทานสูง เช่น CVD Solid SiC Focus Rings

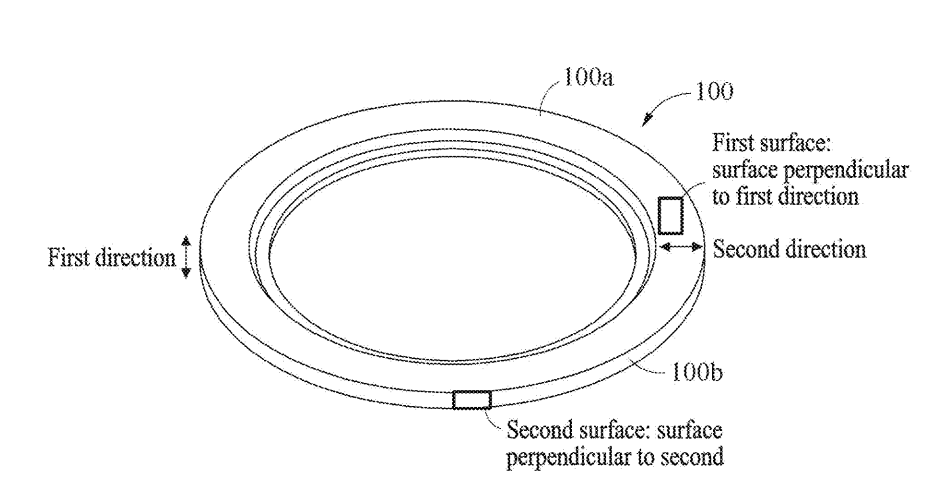

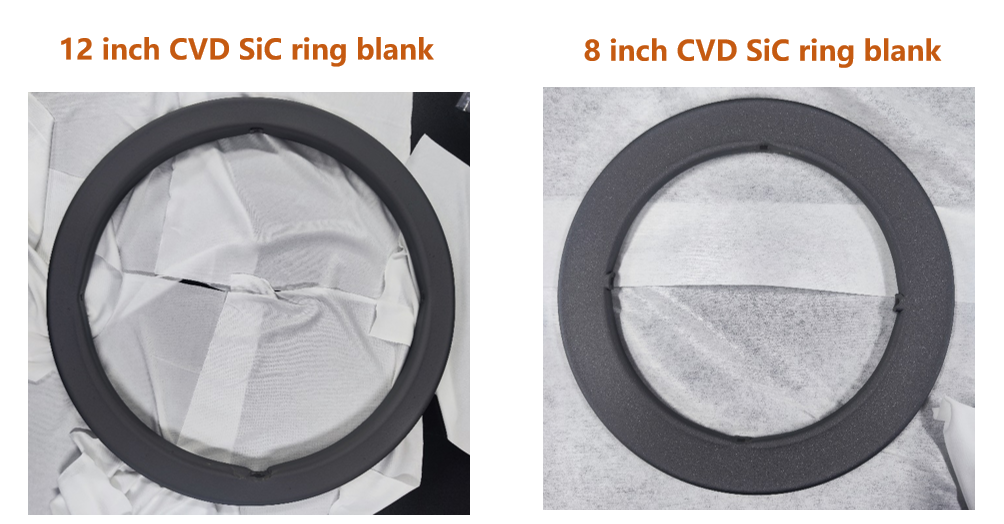

แผนภาพโครงสร้าง:ดังที่แสดงในรูปภาพ การสร้างส่วนประกอบ CVD Solid SiC จำเป็นต้องมีการควบคุมการวางแนวทางเรขาคณิตอย่างสมบูรณ์ ด้วยการปรับพารามิเตอร์การสะสมให้เหมาะสม เราจึงมั่นใจได้ว่าวัสดุมีคุณสมบัติทางกายภาพที่มีความสม่ำเสมอสูงในทุกมิติ (ทิศทางที่หนึ่งและที่สอง) ความเสถียรของโครงสร้างนี้ช่วยให้มั่นใจได้ว่าชิ้นส่วนจะรักษาความเรียบและความตั้งฉากของพื้นผิวที่ยอดเยี่ยมหลังการตัดเฉือน ซึ่งเป็นไปตามพิกัดความเผื่อที่เข้มงวดของสายการผลิตปริมาณสูงขนาด 8 นิ้วและ 12 นิ้วอย่างสมบูรณ์แบบ

2. เหตุใดจึงเลือก CVD Solid SiC

เมื่อเปรียบเทียบกับ Sintered SiC หรือการเคลือบแบบดั้งเดิม CVD Solid SiC มีข้อได้เปรียบที่ไม่มีใครเทียบได้:

• ความบริสุทธิ์สูงพิเศษ (5N-7N):เนื่องจากนี่เป็นกระบวนการที่เป็นแก๊ส จึงไม่มีสารช่วยเผาผนึกหรือสารยึดเกาะที่เป็นโลหะ การไม่มีสารยึดเกาะหมายความว่าไม่มีไอออนของโลหะเคลื่อนเข้าสู่เกทออกไซด์
• ความหนาแน่นใกล้เคียงทฤษฎี:กระบวนการ CVD ทำให้เกิดวัสดุที่มีความพรุนเป็นศูนย์ (<0.1%) ความหนาแน่นสูงสุดนี้ทำให้ CVD Solid SiC มีความทนทานต่อการกัดเซาะของพลาสมาเป็นพิเศษ ซึ่งช่วยลดการสร้างอนุภาคในระหว่างกระบวนการแกะสลักได้อย่างมาก
• การขจัดความเครียดจากความร้อน:วัสดุนี้เป็นชิ้นส่วนเสาหินของ beta-SiC เฟสเดียว จึงช่วยลดความเสี่ยงที่สารเคลือบจะหลุดร่อนหรือ "ลอก" ในระหว่างรอบการให้ความร้อนอย่างรวดเร็ว ซึ่งช่วยยืดเวลาเฉลี่ยระหว่างการทำความสะอาด (MTBC) ได้อย่างมาก

3. ฟิลด์แอปพลิเคชันที่สำคัญ

วัสดุ Solid SiC CVD ที่มีความบริสุทธิ์สูงเป็นสิ่งจำเป็นสำหรับสภาพแวดล้อมที่มีความเครียดสูง:

• การแกะสลักด้วยพลาสมา:วงแหวนโฟกัส CVD Solid SiC ระดับไฮเอนด์และหัวฝักบัวแก๊สให้ความต้านทานต่อพลาสมา CF4/O2 ที่เหนือกว่า
• การเจริญเติบโตของเยื่อบุผิว (EPI):เป็นทางเลือกประสิทธิภาพสูงสำหรับตัวรับ โดยให้การกระจายความร้อนที่สม่ำเสมอ
• การประมวลผลความร้อนอย่างรวดเร็ว (RTP):รับประกันความสม่ำเสมอของเวเฟอร์และป้องกันการปนเปื้อนในระหว่างทางลาดอุณหภูมิที่รุนแรง

4.บทสรุป

แม้ว่ากระบวนการ CVD Solid SiC จะมีเกณฑ์การผลิตเริ่มต้นที่สูงกว่า แต่ผลตอบแทนจากการลงทุน (ROI) ที่ครอบคลุมก็มีความชัดเจน ด้วยการยืดอายุการใช้งานของวัสดุสิ้นเปลืองที่สำคัญและลดอัตราการเสียของแผ่นเวเฟอร์อย่างมีนัยสำคัญ CVD Solid SiC ช่วยให้โรงงานสามารถลดต้นทุนและเพิ่มประสิทธิภาพในระยะยาวได้
