การเคลือบ CVD SiC: กระบวนการ คุณประโยชน์ และการใช้งาน

การเคลือบ CVD SiC คืออะไร?
หากคุณดูว่าส่วนประกอบต่างๆ ได้รับการปกป้องภายในอุปกรณ์เซมิคอนดักเตอร์อย่างไร แนวทางหนึ่งที่ใช้กันทั่วไปคือการใช้การเคลือบ SiC ที่เกิดจากกระบวนการ CVD

กล่าวง่ายๆ ก็คือ ชั้นซิลิคอนคาร์ไบด์บางๆ จะถูกสร้างขึ้นโดยตรงบนพื้นผิวของชิ้นส่วน เช่น กราไฟท์หรือส่วนประกอบเซรามิก ชั้นนี้ทำหน้าที่เป็นตัวกั้น ดังนั้นวัสดุฐานจึงไม่สัมผัสกับความร้อน ก๊าซที่เกิดปฏิกิริยา หรือพลาสมา

ในการใช้งานจริง สิ่งที่สำคัญคือลักษณะการทำงานของสารเคลือบเมื่อเวลาผ่านไป ตัวอย่างเช่น ไม่ว่าจะคงความเสถียรหลังจากรอบการให้ความร้อนซ้ำๆ หรือไม่ว่าจะเริ่มเสื่อมสภาพในสภาพแวดล้อมที่มีฤทธิ์กัดกร่อนหรือไม่

นั่นคือจุดที่การเคลือบ CVD SiC มักจะถูกนำมาใช้ พวกมันมีแนวโน้มที่จะทนทานได้ดีกว่าภายใต้สภาวะที่รวมกันเหล่านี้

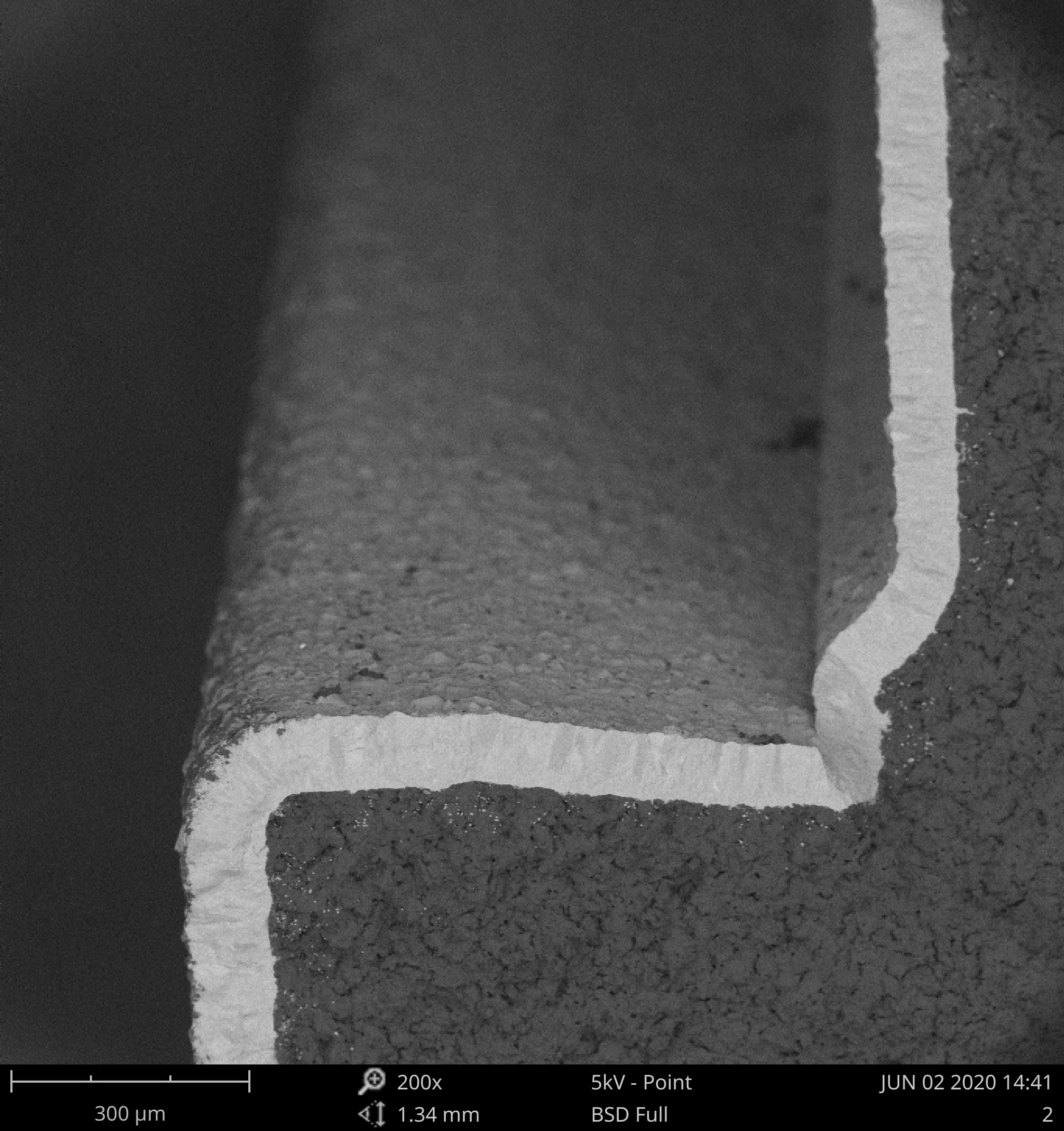

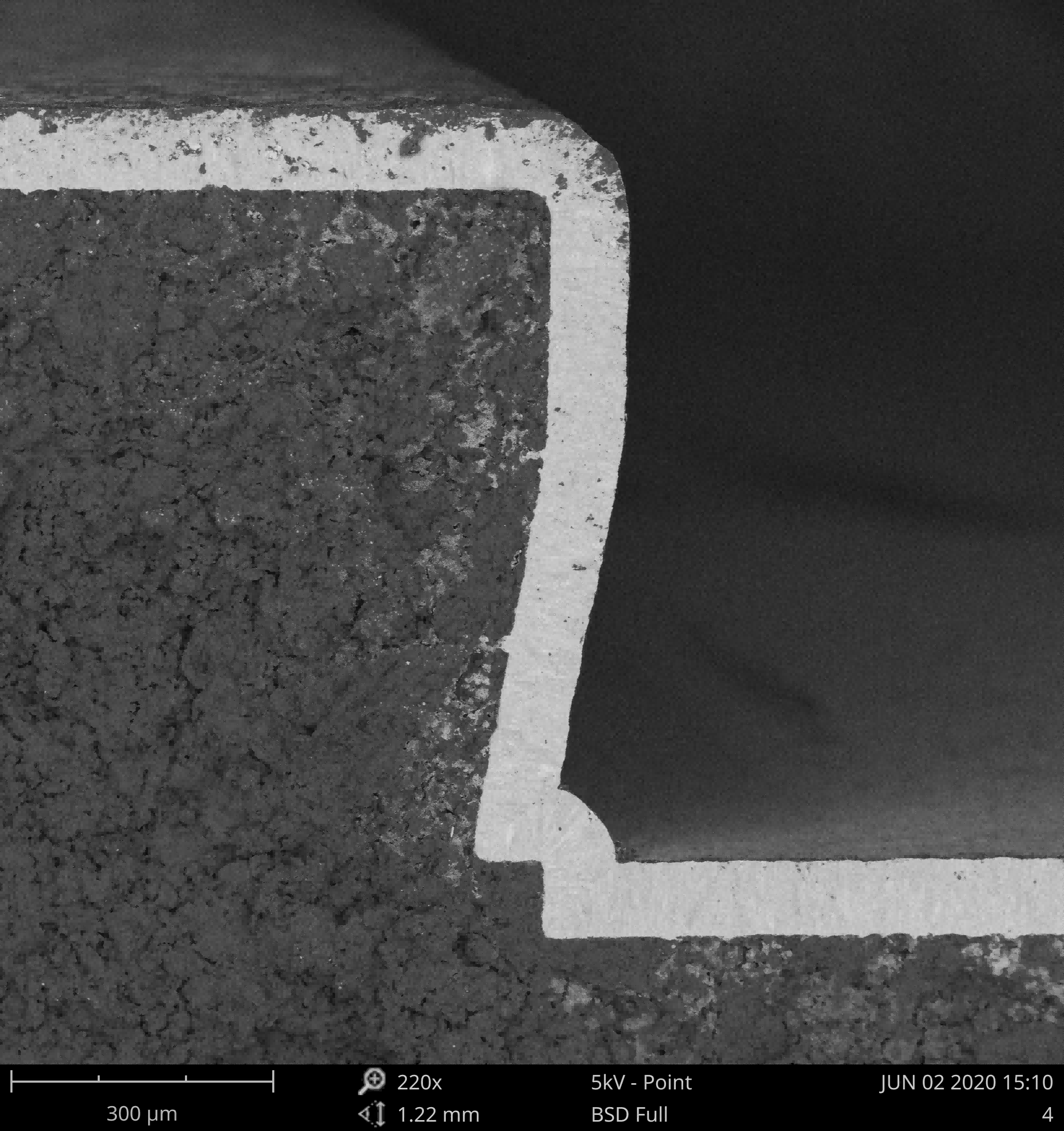

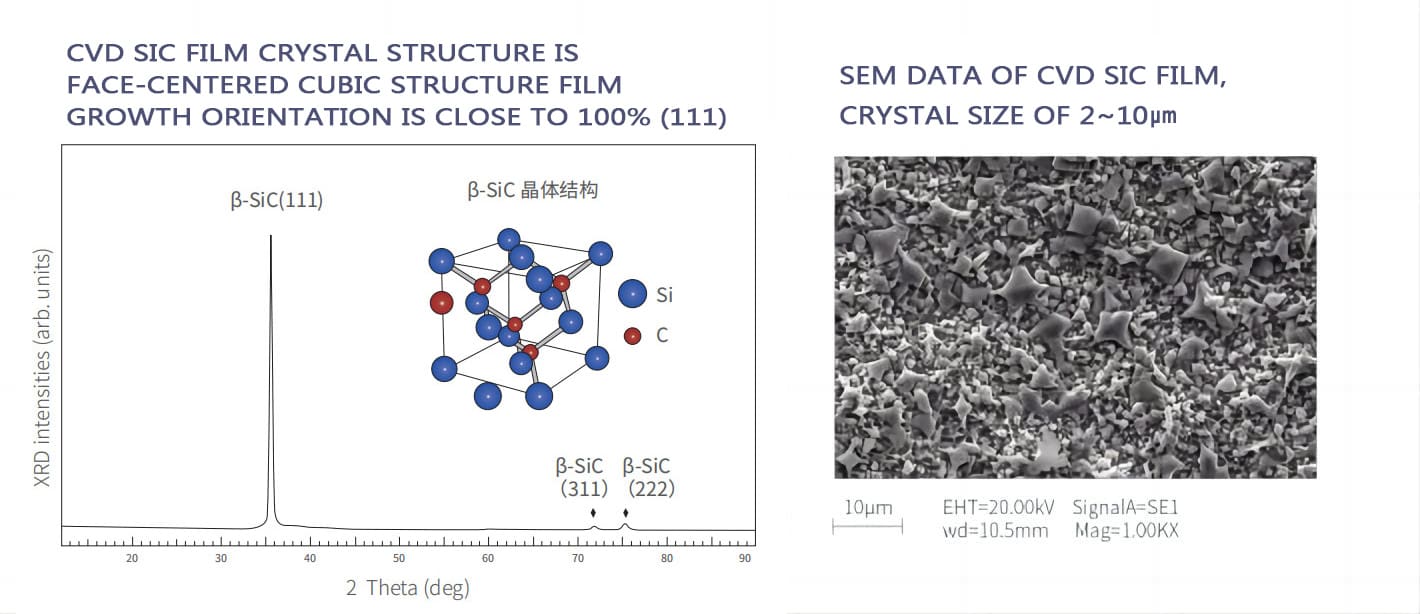

ความสม่ำเสมอของความหนาของการเคลือบระหว่างแบทช์ถูกควบคุมที่ 10um

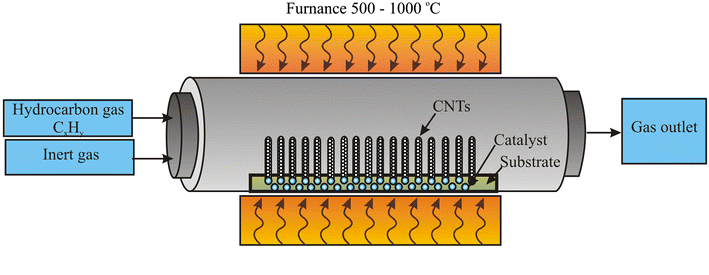

• การเตรียมพื้นผิว：โดยปกติจะเริ่มต้นด้วยชิ้นส่วนกราไฟท์หรือเซรามิกที่ผ่านการทำความสะอาดและปรับสภาพพื้นผิวแล้ว ขั้นตอนนี้มีความสำคัญมากกว่าที่เห็น เนื่องจากการยึดเกาะขึ้นอยู่กับสภาพพื้นผิวเป็นอย่างมาก
• บทนำเกี่ยวกับแก๊ส：สารตั้งต้น เช่น MTS และไฮโดรเจน ถูกนำเข้าไปในเครื่องปฏิกรณ์ อัตราส่วนที่แน่นอนอาจแตกต่างกันไปขึ้นอยู่กับการตั้งค่า
• ปฏิกิริยาการสะสม：ที่อุณหภูมิสูงขึ้น (โดยทั่วไปประมาณ 1,000–1,400°C) ก๊าซจะเริ่มทำปฏิกิริยาใกล้พื้นผิว และก่อตัวเป็นซิลิคอนคาร์ไบด์ในขณะที่ปฏิกิริยาดำเนินไป
• การควบคุมการเจริญเติบโต：ความหนาและโครงสร้างของสารเคลือบขึ้นอยู่กับอุณหภูมิ ความดัน และการไหลของก๊าซ ในทางปฏิบัติ การรักษาเสถียรภาพเหล่านี้เป็นกุญแจสำคัญในการได้ชั้นที่สม่ำเสมอ
• การทำความเย็นและการตรวจสอบ：หลังจากการสะสม ชิ้นส่วนจะถูกทำให้เย็นลงด้วยวิธีควบคุม จากนั้นตรวจสอบเพื่อให้แน่ใจว่าการเคลือบมีความสม่ำเสมอและยึดติดอย่างเหมาะสม



ประโยชน์หลักของการเคลือบ CVD SiC
ในการใช้งานส่วนใหญ่ การเคลือบ CVD SiC ไม่ได้ถูกเลือกสำหรับคุณสมบัติเดียว แต่สำหรับประสิทธิภาพโดยรวม

• ทนต่ออุณหภูมิสูง：มันยังคงค่อนข้างเสถียรภายใต้การให้ความร้อนซ้ำๆ ซึ่งมีประโยชน์ในกระบวนการเอพิแทกซีและเตาเผา
• ความต้านทานการกัดกร่อน：สามารถจัดการก๊าซที่เกิดปฏิกิริยา เช่น คลอรีนและฟลูออรีนได้ดีพอสมควรเมื่อเปรียบเทียบกับวัสดุอื่นๆ มากมาย
• การสร้างอนุภาคต่ำ：เนื่องจากพื้นผิวมีความหนาแน่น จึงมีแนวโน้มที่จะสร้างอนุภาคน้อยลง ซึ่งช่วยในกระบวนการที่ไวต่อการปนเปื้อน
• ความทนทานทางกล：การเคลือบค่อนข้างแข็ง จึงทนทานต่อการสึกหรอระหว่างการหยิบจับและการใช้งานในระยะยาว
• ความเสถียรของกระบวนการ：ด้วยคุณภาพการเคลือบที่สม่ำเสมอ อุปกรณ์จึงมีแนวโน้มที่จะทำงานได้อย่างคาดเดาได้มากขึ้นเมื่อเวลาผ่านไป

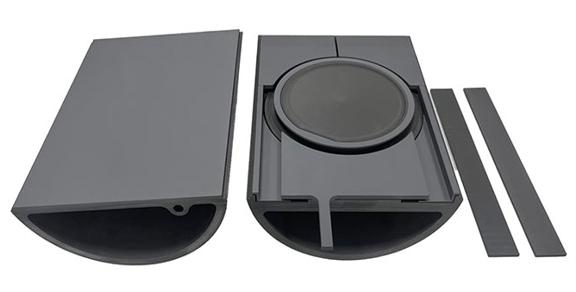

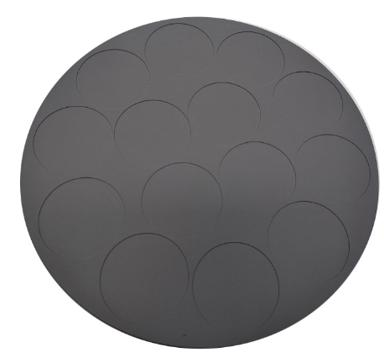

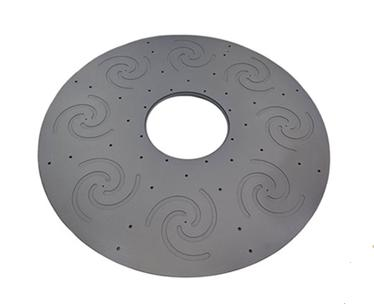

• อุปกรณ์เซมิคอนดักเตอร์：ใช้ในตัวรับ ตัวพาเวเฟอร์ ท่อกระบวนการ และส่วนประกอบของห้องเพาะเลี้ยง
• เอพิแทกซี (SiC / GaN / LED)：ให้สภาพแวดล้อมที่มั่นคงและสะอาดสำหรับการเจริญเติบโตของฟิล์มคุณภาพสูง

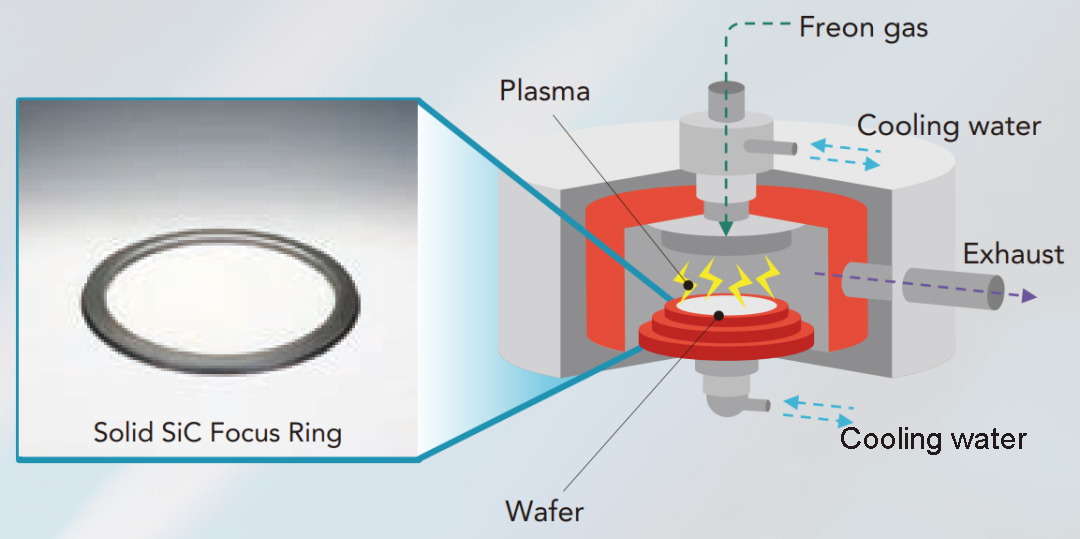

• ระบบการประมวลผลพลาสม่า：ปกป้องส่วนประกอบในระบบ PECVD, ICP และ RIE จากการกัดเซาะของพลาสมา
• เตาอุณหภูมิสูง：รับประกันความทนทานในกระบวนการแพร่และออกซิเดชั่น
• การใช้งานทางอุตสาหกรรมขั้นสูง：ยังนำไปใช้ในการบินและอวกาศและระบบอุณหภูมิสูงอื่น ๆ

มุมมองของอุตสาหกรรม
ในขณะที่กระบวนการเซมิคอนดักเตอร์มีการพัฒนาอย่างต่อเนื่อง ความคาดหวังที่มีต่อวัสดุที่ใช้ภายในอุปกรณ์ก็สูงขึ้นเรื่อยๆ

ในสภาพแวดล้อมการผลิตจริง ปัจจัยต่างๆ เช่น ความบริสุทธิ์ของการเคลือบ ความหนาแน่น การยึดเกาะ และความเสถียรในระยะยาว ส่งผลโดยตรงต่อประสิทธิภาพของเครื่องมือและความถี่ในการบำรุงรักษา แม้แต่การเปลี่ยนแปลงเพียงเล็กน้อยก็อาจทำให้สูญเสียผลผลิตหรืออายุการใช้งานของส่วนประกอบสั้นลงได้

นั่นเป็นหนึ่งในเหตุผลที่การเคลือบ CVD SiC กลายเป็นเรื่องปกติมากขึ้นในช่วงไม่กี่ปีที่ผ่านมา พวกมันมีแนวโน้มที่จะทนได้ดีกว่าในสภาพแวดล้อมแบบผสมซึ่งมีความร้อน ก๊าซปฏิกิริยา และพลาสมาทั้งหมดในเวลาเดียวกัน

คุณจะเห็นซัพพลายเออร์หลายรายที่ทำงานเกี่ยวกับเรื่องนี้ รวมถึง VeTek Semiconductor ซึ่งมุ่งเน้นที่การปรับปรุงความเสถียรของกระบวนการเป็นหลัก และทำให้ประสิทธิภาพการเคลือบสามารถคาดการณ์ได้มากขึ้นในระยะยาว



บทสรุป
หากคุณดูว่ามีการใช้งานที่ไหนในปัจจุบัน การเคลือบ CVD SiC เป็นตัวเลือกมาตรฐานอยู่แล้วในการตั้งค่าเซมิคอนดักเตอร์และอุณหภูมิสูงจำนวนมาก

การอุทธรณ์ค่อนข้างตรงไปตรงมา:

• จัดการความร้อนได้ดีโดยไม่สลายเร็วเกินไป
• มันไม่ทำปฏิกิริยาง่าย ๆ กับก๊าซในกระบวนการที่มีฤทธิ์รุนแรง
• ช่วยให้การปนเปื้อนอยู่ภายใต้การควบคุม
• และในกรณีส่วนใหญ่จะมีอายุการใช้งานยาวนานกว่าการเคลือบแบบอื่นๆ

แน่นอนว่าไม่มีวัสดุใดที่สมบูรณ์แบบ แต่สำหรับการใช้งานหลายอย่าง โดยเฉพาะกระบวนการปิดผิวและพลาสมา ถือเป็นตัวเลือกที่ใช้งานได้จริงและผ่านการพิสูจน์แล้ว

เนื่องจากสภาวะของกระบวนการเข้มงวดขึ้นอย่างต่อเนื่อง วัสดุต่างๆ เช่น การเคลือบ SiC จะยังคงได้รับแรงฉุดต่อไป เพียงเพราะมีความสมดุลที่ดีระหว่างประสิทธิภาพและความน่าเชื่อถือ
