เพิ่มประสิทธิภาพการทำงานของ MicroLED ด้วยพื้นผิว SiC และการเคลือบขั้นสูง

คำถามที่ 1: เหตุใด MicroLED จึงพึ่งพาซับสเตรต SiC มากขึ้น

ส่วนใหญ่เป็นการต่อสู้กับความร้อนและข้อบกพร่องทางโครงสร้าง แม้ว่าแซฟไฟร์จะเป็นผลิตภัณฑ์เก่าที่นิยมใช้กัน แต่ซิลิคอนคาร์ไบด์ (SiC) ก็เข้ามาแทนที่เนื่องจากค่าการนำความร้อนของมันอยู่ในอีกระดับหนึ่ง เรื่องนี้สำคัญเนื่องจากในแอปพลิเคชัน MicroLED กำลังสูง คุณไม่สามารถ "ประสิทธิภาพลดลง" ที่เกิดจากความร้อนสูงเกินไปได้ แต่มีอะไรมากกว่านั้นเพียงแค่รักษาความเย็นไว้ การจับคู่โครงตาข่ายระหว่าง SiC และชั้น LED นั้นแน่นหนาอย่างไม่น่าเชื่อ—ดีกว่าซิลิคอนมาก ความแม่นยำนี้จะลดข้อบกพร่องตั้งแต่เริ่มต้น ทำให้ SiC เป็นวัสดุรองพื้นสำหรับจอแสดงผลที่มีอายุการใช้งานยาวนานตามตรรกะ (หากมีคุณภาพมากกว่า)

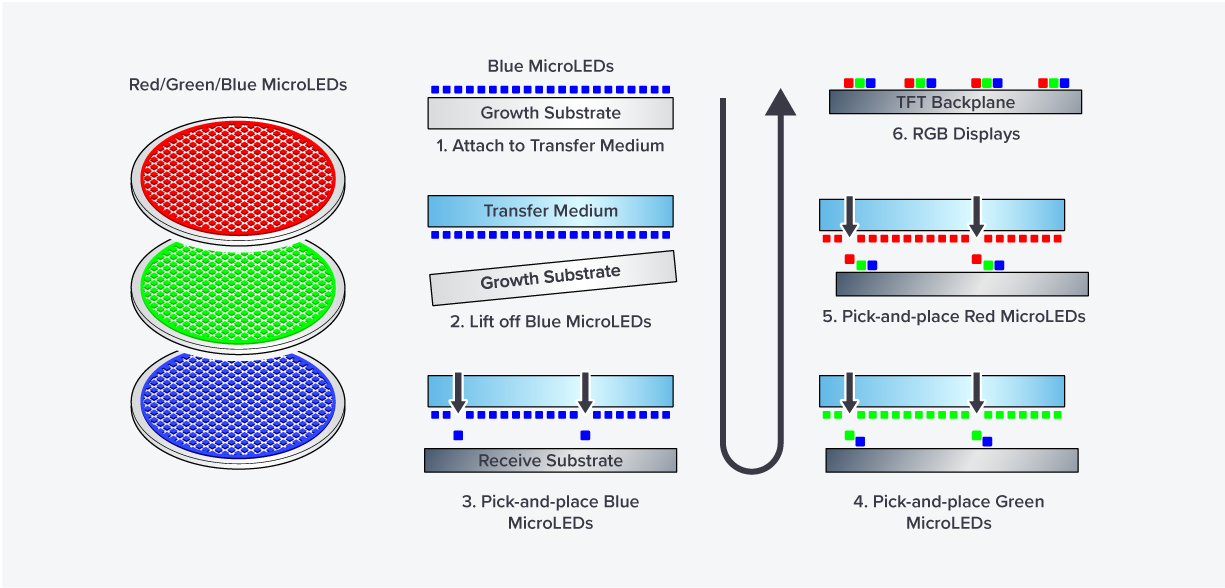

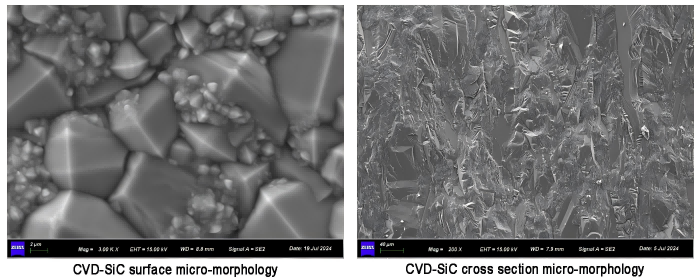

คำถามที่ 2: CVD SiC กับ Sintered SiC: อันไหนชนะใจจริงสำหรับการผลิต MicroLED

แม้ว่าทั้งสองจะมีจุดยืนของตัวเอง แต่ CVD (Chemical Vapour Deposition) SiC ถือเป็นมาตรฐานทองคำในที่นี้ ทำไม เพราะมันไร้รูขุมขนและบริสุทธิ์อย่างไม่น่าเชื่อ แน่นอนว่า Sintered SiC นั้นแข็งแกร่ง แต่รูพรุนเล็กๆ เหล่านี้สามารถสร้างความเสียหายให้กับกระบวนการเซมิคอนดักเตอร์ที่ละเอียดอ่อนได้ หากคุณต้องการการเติบโตของ MOCVD ที่ให้ผลตอบแทนสูง พื้นผิว CVD SiC ที่เรียบเนียนเป็นพิเศษและมีความบริสุทธิ์สูงนั้นไม่สามารถต่อรองได้

คำถามที่ 3: อะไรทำให้การเคลือบ TaC มีความสำคัญอย่างยิ่งในกระบวนการ MOCVD

คิดว่าแทนทาลัมคาร์ไบด์ (TaC) เป็นเกราะป้องกันเทคโนโลยีขั้นสูง สภาพแวดล้อมของ MOCVD นั้นโหดร้าย—ความร้อนจัดและสารเคมีที่รุนแรงถือเป็นเรื่องปกติ การเคลือบ TaC จะสร้างเกราะป้องกันที่ทนทานซึ่งจะหยุดอุปกรณ์ไม่ให้กัดกร่อนหรือหลุดออกจากอนุภาค ไม่ใช่แค่การทำให้ฮาร์ดแวร์มีอายุการใช้งานยาวนานขึ้นเท่านั้น แต่เป็นการรักษาสภาพแวดล้อมการเติบโตให้บริสุทธิ์ ดังนั้น LED เองจึงไม่มีที่ติ

คำถามที่ 4: ส่วนประกอบ SiC เฉพาะใด "สร้างหรือพัง" สำหรับอุปกรณ์ MicroLED

ตัวยกของหนักคือตัวรับ แหวน และตัวพาเวเฟอร์ (หรือดิสก์) ส่วนประกอบเหล่านี้อยู่ในแนวไฟในระหว่างการเจริญเติบโตของเยื่อบุผิว การประมวลผลชิ้นส่วนเหล่านี้ด้วย CVD SiC หรือ TaC ช่วยให้มั่นใจได้ถึงการกระจายความร้อนที่สม่ำเสมอและความทนทานต่อสารเคมี หากชิ้นส่วนเหล่านี้ล้มเหลวหรือผันผวน ผลผลิตอุปกรณ์ของคุณจะลดลง

5. อะไรคือสาเหตุของอัตราผลตอบแทน MicroLED ต่ำ? วัสดุส่งผลต่ออัตราผลตอบแทนอย่างไร?

จริงๆ แล้ว อัตราผลตอบแทนต่ำคือ "ช้างอยู่ในห้อง" สำหรับการปรับขนาด MicroLED ความล้มเหลวในการผลิตส่วนใหญ่เกิดจากสาเหตุสองประการ ได้แก่ ความเครียดจากความร้อนขนาดใหญ่ และอนุภาคจรจัดที่น่ารำคาญที่คืบคลานเข้ามาในระหว่างการเจริญเติบโต นี่คือจุดที่การเลือกใช้วัสดุกลายเป็นตัวเปลี่ยนเกม ด้วยการเปลี่ยนไปใช้ซับสเตรต SiC ระดับพรีเมียมและนำส่วนประกอบที่เคลือบ TaC เข้ามา คุณกำลังสร้างป้อมปราการจากข้อบกพร่อง วัสดุเหล่านี้สร้างสภาพแวดล้อมที่แข็งกระด้างและคาดเดาได้ ซึ่งป้องกันไม่ให้แผ่นเวเฟอร์แตกหรือบิดเบี้ยวภายใต้แรงกดดัน ในระยะสั้น? วัสดุที่ดีกว่าหมายถึง "สิ่งโง่เขลา" น้อยลง และเส้นทางสู่การผลิตจำนวนมากได้ราบรื่นยิ่งขึ้น

คำถามที่ 6: เราสามารถกำจัดการปนเปื้อนของอนุภาคใน MOCVD ได้จริงหรือไม่

"Elimate" เป็นคำที่แรง แต่คุณสามารถย่อให้เล็กลงได้อย่างแน่นอน ส่วนประกอบมาตรฐานมักจะเสื่อมสภาพและ "หลุด" อนุภาคเมื่อเวลาผ่านไป การเคลือบเช่น TaC หรือ CVD SiC จะสร้างพื้นผิวที่เฉื่อยทางเคมีและเรียบเนียนเหมือนแก้วซึ่งไม่เป็นเกล็ด ความสะอาดนี้เป็นสิ่งที่แยก MicroLED ประสิทธิภาพสูงออกจากตัวที่มีข้อบกพร่องอย่างชัดเจน

คำถามที่ 7: SiC กับ Sapphire และ Silicon: การแยกย่อยอย่างรวดเร็ว

สิค:ทางเลือกระดับพรีเมียม มันจัดการความร้อนได้เหมือนมืออาชีพและเข้ากับโครงตาข่ายได้อย่างสมบูรณ์แบบ แม้ว่าจะมีราคาที่สูงกว่าก็ตาม

ไพลิน:ทหารผ่านศึกที่เป็นมิตรกับงบประมาณ มีจำหน่ายทั่วไปแต่ประสบปัญหาการกระจายความร้อนและอัตราข้อบกพร่องที่สูงขึ้น

ซิลิคอน:เหมาะอย่างยิ่งสำหรับการใช้งานร่วมกับอุปกรณ์อิเล็กทรอนิกส์ที่มีอยู่ แต่ความร้อนที่ไม่ตรงกันมักทำให้ชั้นแตกร้าวหรือประสิทธิภาพต่ำ

คำถามที่ 8: MicroLED เข้ากับอนาคตของเซมิคอนดักเตอร์รุ่นที่สามได้อย่างไร
MicroLED คือ "แอปนักฆ่า" สำหรับวัสดุรุ่นที่สาม เช่น GaN และ SiC เรากำลังมองอนาคตที่กำหนดโดยความสว่างที่เหลือเชื่อและการใช้พลังงานที่ต่ำเป็นพิเศษ ไม่ว่าจะเป็นแว่นตา AR/VR รุ่นต่อไปหรือจอแสดงผลรถยนต์ที่มีคอนทราสต์สูง การทำงานร่วมกันระหว่างซับสเตรต SiC และการเคลือบป้องกันจะเป็นหัวใจสำคัญของความน่าเชื่อถือของอุตสาหกรรม
