ผู้เขียน | วิศวกรนิควู | วิศวกร แผนกวัสดุขั้นสูง Vetek Semiconductor
การแนะนำ: ในเอพิแทกซี ตัวรับกราไฟท์แบบเคลือบเป็นส่วนหนึ่งของขอบเขตความร้อน เคมี และการปนเปื้อนของเครื่องปฏิกรณ์ คุณค่าของมันไม่ได้อยู่ที่ความหนาของการเคลือบเพียงอย่างเดียว แต่อยู่ที่ความสม่ำเสมอของชิ้นส่วนที่เสร็จแล้วในการรักษาอุณหภูมิของแผ่นเวเฟอร์ ความคงตัวของพื้นผิว และความสามารถในการทำซ้ำผ่านวงจรการเจริญเติบโตและการทำความสะอาด
ข้อสรุปหลัก: แม้ว่าอุณหภูมิ ความดัน และการไหลของก๊าซจะไม่เปลี่ยนแปลง ความหยาบของการเคลือบ การสะสมตัว รูปทรงของกระเป๋า หรือการเสื่อมสภาพของส่วนต่อประสานสามารถเปลี่ยนแปลงการถ่ายเทความร้อนและเคมีของพื้นผิวได้ ดังนั้นตัวรับที่เคลือบควรได้รับการปฏิบัติเสมือนเป็นส่วนประกอบของเครื่องปฏิกรณ์ที่มีความสำคัญต่อกระบวนการ ไม่ใช่ตัวจับเวเฟอร์แบบพาสซีฟ
อุณหภูมิการเติบโตโดยทั่วไปแสดงให้เห็นถึงภาระ: GaN MOCVD มักจะทำงานใกล้ 1,000–1100°C, Si epitaxy ประมาณ 1,050–1200°C และ SiC epitaxy ประมาณ 1,500–1700°C อุณหภูมิของแผ่นเวเฟอร์ขึ้นอยู่กับกำลังของฮีตเตอร์บวกกับรูปทรงของตัวรับ การแผ่รังสี ความลึกของช่อง การหมุน และการไหลของก๊าซ
Planetary MOCVD ใช้การไหลแบบราบเรียบและการหมุนตัวพาหลายตัวเพื่อปรับปรุงความหนา องค์ประกอบ และความสม่ำเสมอของสารเติมแต่ง[1]
ข้อสรุปหลัก: “การเคลือบ 100 μm” ไม่ใช่ข้อกำหนดเฉพาะของเซมิคอนดักเตอร์ที่สมบูรณ์ ความหนาแน่น ความบริสุทธิ์ โครงสร้างจุลภาค ความหยาบ CTE การกระจายความหนา การยึดเกาะ และการควบคุมข้อบกพร่องต้องได้รับการพิจารณาร่วมกัน โดยเฉพาะอย่างยิ่งที่หลุม ขอบ รู และลักษณะเงาที่อาจเกิดการทับถมเฉพาะจุดอาจแตกต่างกัน
|
พารามิเตอร์ |
ซีวีดี SiC |
CVD TaC |
|
ความหนาแน่น |
~3.2–3.21 ก./ซม.³ |
~14.3 ก./ซม.³ |
|
ซีทีอี |
~4.3–4.5×10⁻⁶/เค |
~6.3×10⁻⁶/เค |
|
ความแข็ง |
~40–42 เกรดเฉลี่ย |
~2000ฮ่องกง |
|
ความหนา |
โดยทั่วไป ~100 μm |
≥20ไมโครเมตร; ~35±10 ไมโครเมตร |
|
ความหยาบ |
~1–3 μm ขึ้นอยู่กับกระบวนการ |
ขึ้นอยู่กับกระบวนการ |
|
ความบริสุทธิ์ |
>6N เป็นไปได้ |
ขึ้นอยู่กับเกรด |

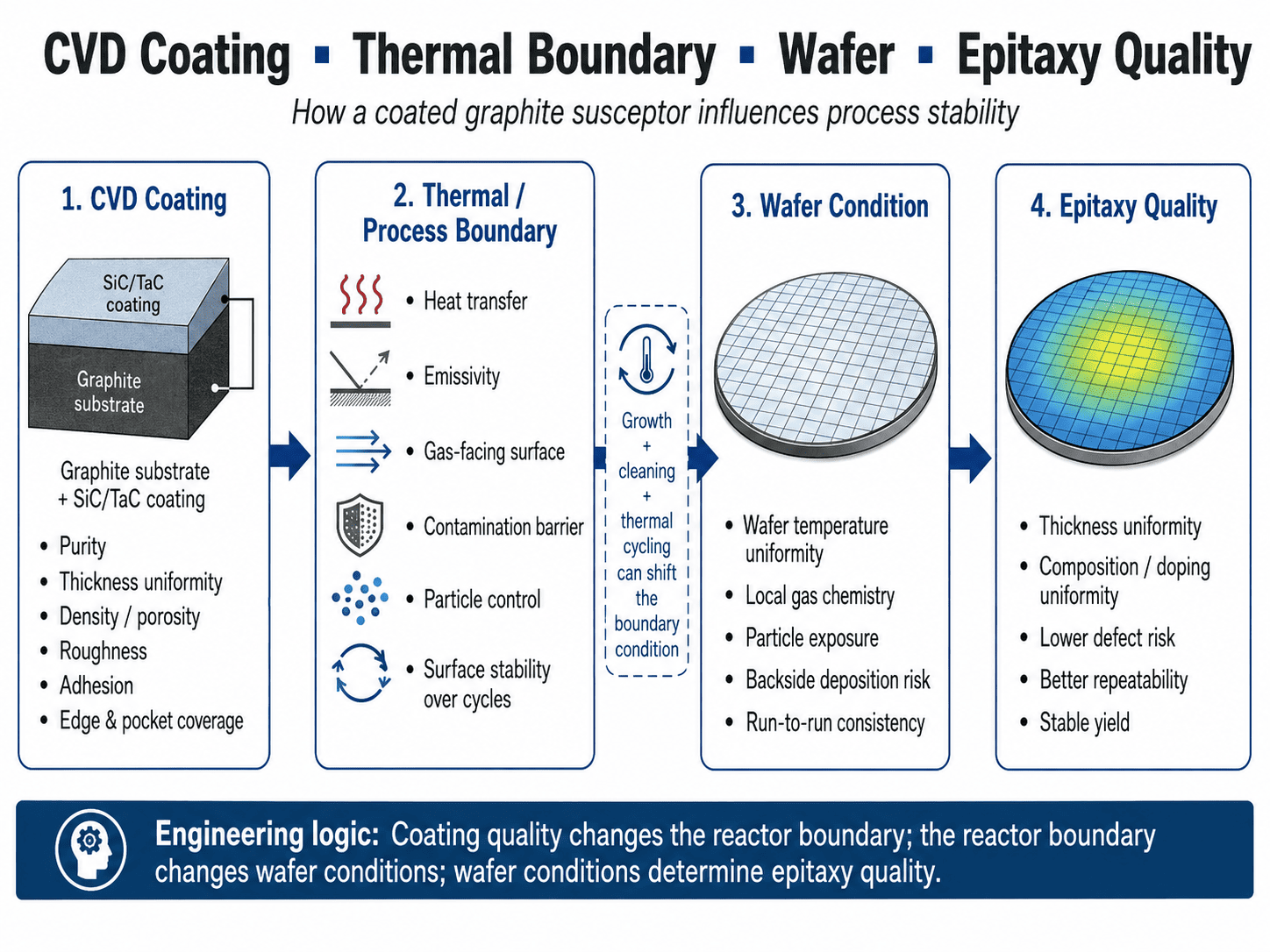

ห่วงโซ่ทางวิศวกรรมคือ:
อุณหภูมิ CVD / ความดัน / อัตราส่วนก๊าซ → การเติบโตของเกรน → ความหนาแน่น / ความหยาบ / ความเครียด → อายุการเคลือบ
ความดันที่สูงขึ้นจะเพิ่มความหยาบและความพรุน ในขณะที่อุณหภูมิที่มากเกินไปทำให้เกิดโครงสร้างที่หยาบขึ้น
ข้อสรุปหลัก: สารเคลือบอาจไม่ได้รับการยอมรับจากกระบวนการก่อนที่จะลอกออกอย่างเห็นได้ชัด การเคลื่อนตัวของความหนา การถดถอย การสะสมตัว หรือการเปลี่ยนแปลงความหยาบสามารถเปลี่ยนการถ่ายเทความร้อนและการแผ่รังสีของแผ่นเวเฟอร์สู่ตัวรับ ทำให้เกิดอุณหภูมิหรือการเบี่ยงเบนจากการทำงานถึงวิ่งในขณะที่ส่วนประกอบยังคงสภาพสมบูรณ์ทางกลไก
สมดุลความร้อนของเวเฟอร์:
Qtotal = คิวคอนดักชัน + คิวคอนดักชัน + คิวคอนดักชัน
ตัวรับที่เคลือบมีอิทธิพลต่อคำเหล่านี้ผ่านคุณสมบัติของวัสดุ สภาพพื้นผิว และรูปทรง ความลึกของพ็อกเก็ตมีความสำคัญเนื่องจากการสะสมตัวของชั้นเคลือบจะเปลี่ยนรูปทรงการวางแผ่นเวเฟอร์ขั้นสุดท้าย
การเคลือบเล็กน้อย 100 μm ซึ่งแตกต่างกันไปรอบๆ กระเป๋าสามารถเปลี่ยนทั้งเส้นทางความร้อนเฉพาะที่และขนาดสุดท้ายได้ ความแปรผันเล็กน้อยไม่ได้ทำให้เกิดความไม่สม่ำเสมอโดยอัตโนมัติ แต่ความลึกของหลุมหลังการเคลือบควรเป็น CTQ
ระหว่างการผลิต:
คราบสะสมการเจริญเติบโต + การทำความสะอาด + วงจรความร้อน → ความหยาบ/ดริฟท์ของการแผ่รังสี → การดริฟท์ของขอบเขตความร้อน → การดริฟท์ของอุณหภูมิเวเฟอร์ → อัตราการเติบโต/ดริฟท์ขององค์ประกอบ
ดังนั้นอายุการใช้งานของชิ้นส่วนจึงควรกำหนดโดยขีดจำกัดของกระบวนการ ไม่ใช่เพียง "ไม่มีการแตกหักที่มองเห็นได้"
ข้อสรุปหลัก: CVD SiC เป็นพื้นฐานในทางปฏิบัติสำหรับชิ้นส่วน epitaxy ของ Si, GaN และ SiC จำนวนมาก เนื่องจากมีความสมบูรณ์ ความบริสุทธิ์ และความเข้ากันได้กับกราไฟท์ TaC มีความน่าสนใจเมื่ออุณหภูมิสูงหรือเคมีที่มี Si มากทำให้การถดถอยของ SiC เป็นกลไกการจำกัดอายุการใช้งานที่ได้รับการตรวจสอบแล้ว
|
หน้าต่างกระบวนการ |
ทางเลือกเริ่มต้น |
ลอจิกทางวิศวกรรม |
|
ศรี epitaxy, ~1,050–1200°C |
ซีวีดี SiC |
ครบกำหนดระยะขอบเพียงพอ |
|
GaN MOCVD, ~1000–1100°C |
ซีวีดี SiC |
สร้างพื้นผิวพาหะแล้ว |
|
SiC เอพิแทกซี, ~1500–1700°C |
SiC ก่อน; ประเมิน TaC หากชีวิตมีขีดจำกัด |
ความรุนแรงที่สูงขึ้น |
|
การโจมตีแบบ Si-rich อย่างรุนแรง |
ประเมิน TaC |
ขอบทนไฟที่สูงขึ้น |
|
บริการโซนร้อน >2000°C |
TaC พิจารณาอย่างจริงจัง |
ความเสถียรของ SiC อาจจำกัดอายุขัย |

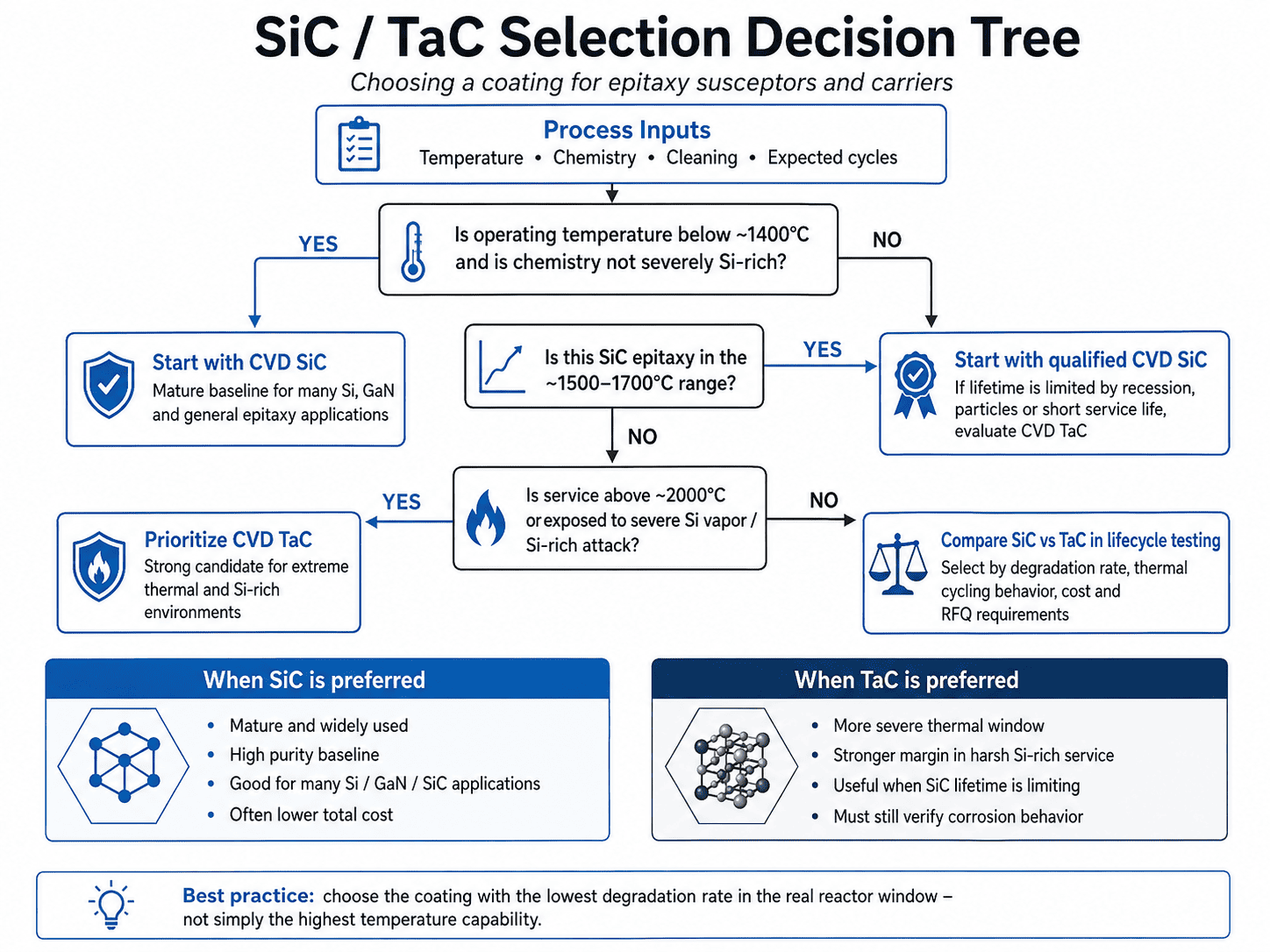

→ ใช่: มีคุณสมบัติ ซีวีดี SiC
→ ไม่: ดำเนินการต่อ
SiC epitaxy ที่ ~1500–1700°C?
→ เริ่มต้นด้วย SiC ที่ได้รับการพิสูจน์แล้ว หากภาวะเศรษฐกิจถดถอย อนุภาค หรืออายุสั้นครอบงำ ให้เปรียบเทียบ TaC
>2000°C หรือการสัมผัสไอไอระเหยอย่างรุนแรง?
→ จัดลำดับความสำคัญของการประเมิน TaC
TaC ไม่เป็นสารเคมีคงกระพัน ที่ 1973 K ในไอซิลิคอน CVD TaC ก่อตัวเป็นผลิตภัณฑ์ปฏิกิริยา TaSi₂/SiC การเพิ่มการสัมผัส Si เพิ่มความลึกและความขรุขระของการกัดกร่อน[4] ดังนั้นการเลือกจึงควรขึ้นอยู่กับอัตราการย่อยสลายในเครื่องปฏิกรณ์จริง ไม่ใช่จุดหลอมเหลวเพียงอย่างเดียว
ข้อสรุปหลัก: ความล้มเหลวของตัวรับเคลือบส่วนใหญ่เกิดขึ้นจากความเครียดจากความร้อนควบคู่ การสะสมไม่สม่ำเสมอ ภาวะถดถอยทางเคมี และการทำความสะอาดหรือการจัดการความเสียหาย การวิเคราะห์ความล้มเหลวควรเชื่อมโยงข้อบกพร่องที่มองเห็นได้กับกลไกรากของมัน จากนั้นจึงเชื่อมโยงกับอาการของเวเฟอร์ แทนที่จะหยุดที่ "การลอกของสารเคลือบ"
|
โหมดความล้มเหลว |
กลไกการรูท |
ความเสี่ยงในกระบวนการหลัก |
|
ไมโครแคร็กกิ้ง |
ซีทีอี ไม่ตรงกัน + วงจรความร้อน |
ก๊าซเข้า, อนุภาค |
|
การแยกชั้น |
ความเค้นตกค้าง / ส่วนต่อประสานที่อ่อนแอ |
ผลัดใบ |
|
รูเข็ม/ความพรุน |
ความหนาแน่นไม่สมบูรณ์ |
การเปิดรับกราไฟท์ |
|
การบิ่นขอบ |
ความเครียด/การรับมือ |
อนุภาคในท้องถิ่น |
|
ภาวะถดถอยทางเคมี |
เคมีปฏิกิริยาที่มี T สูง |
ความหยาบ/การแผ่รังสีดริฟท์ |
|
การสะสมของเงินฝาก |
การสะสมของปรสิต |
ดริฟท์ความร้อน/การไหล |
ความสัมพันธ์ความร้อน-ความเครียดลำดับที่หนึ่งที่เป็นประโยชน์คือ:
σ µ E × Δα × ΔT
โดยที่ E คือโมดูลัสของการเคลือบ Δα ความแตกต่างของ CTE ของการเคลือบ/สารตั้งต้น และ ΔT การเคลื่อนที่ของความร้อน นี่คือเหตุผลว่าทำไมการจับคู่ CTE ของกราไฟท์จึงมีความสำคัญพอๆ กับความบริสุทธิ์ของสารเคลือบ
ช่องลึก รู และร่องสามารถรับการเคลื่อนย้ายสารตั้งต้นที่แตกต่างกันได้:
การเคลือบบาง/มีรูพรุนเฉพาะที่ → การโจมตีด้วยความร้อน/สารเคมี → การสัมผัสกับกราไฟท์ → การกัดเซาะ → อนุภาค → ความเสี่ยงต่อข้อบกพร่องของเวเฟอร์
ดังนั้นส่วนประกอบอาจถึงจุดสิ้นสุดของกระบวนการก่อนสิ้นสุดอายุการใช้งานทางกล
ข้อสรุปหลัก: คุณสมบัติควรแปลงสภาวะของเครื่องปฏิกรณ์ให้เป็น CTQ ที่วัดได้ และตรวจสอบความถูกต้องบนเรขาคณิตที่เสร็จแล้ว ใบรับรองวัสดุเพียงอย่างเดียวไม่เพียงพอ เป้าหมายคือความสมบูรณ์ของการเคลือบที่ทำซ้ำได้ ขนาด และพฤติกรรมทางความร้อน/เคมีผ่านการเติบโตที่เป็นตัวแทนและวงจรการทำความสะอาด
ข้อกำหนดเชิงปฏิบัติควรรวมถึง:
จุดตรวจที่แนะนำ:
ที่เข้ามา → วงจรการเจริญเติบโตที่กำหนด → การทำความสะอาด → การสิ้นสุดอายุการใช้งาน
การเชื่อมโยงจุดตรวจสอบเหล่านี้กับข้อมูลอนุภาคและเวเฟอร์มีประโยชน์มากกว่าการตรวจสอบด้วยภาพเพียงอย่างเดียว
ซีวีดี SiC ควรหนาแค่ไหน?
ประมาณ 100 μm เป็นค่าอ้างอิงที่มีประโยชน์ ไม่ใช่ค่าที่เหมาะสมที่สุดสากล รูปทรง ค่าเผื่อการกัดกร่อน ความเค้น และความทนทานต่อขนาดจะเป็นตัวกำหนดเป้าหมาย
การเคลือบที่หนาขึ้นจะคงอยู่นานกว่าเสมอหรือไม่?
ไม่ มันเพิ่มการสำรองการกัดกร่อนแต่อาจเพิ่มความเค้นตกค้างและการเปลี่ยนแปลงขนาดด้วย
ทำไมการเคลือบ SiC ถึงลอก?
ปัจจัยทั่วไป ได้แก่ CTE ที่ไม่ตรงกัน ความเค้นตกค้าง ข้อบกพร่องของส่วนเชื่อมต่อ รูปทรงของขอบ การหมุนเวียนของความร้อน การโจมตีทางเคมี และความเสียหายในการทำความสะอาด
เมื่อใดที่ TaC ควรแทนที่ SiC
เมื่อการโจมตีที่อุณหภูมิสูงหรือ Si-rich ได้รับการพิสูจน์แล้วว่าเป็นขีดจำกัดอายุการใช้งานของ SiC ที่โดดเด่น และ TaC จะให้ผลลัพธ์วงจรการใช้งานที่ดีขึ้น
ข้อสรุปหลัก: กราไฟท์เคลือบ CVD ควรผ่านการรับรองโดยเป็นส่วนหนึ่งของกระบวนการปิดผิว เป้าหมายคือพฤติกรรมทางความร้อน เคมี และมิติที่เสถียรตลอดการผลิต โดยที่การสิ้นสุดอายุการใช้งานจะกำหนดโดย CTQ ของกระบวนการที่วัดได้ แทนที่จะเป็นความเสียหายที่มองเห็นได้เพียงอย่างเดียว
ห่วงโซ่ทางวิศวกรรมคือ:
สารตั้งต้นกราไฟท์ → โครงสร้างจุลภาค CVD → รูปทรงสำเร็จรูป → ความเสถียรทางความร้อน/เคมี → ความสามารถในการทำซ้ำของเวเฟอร์
คำถามที่ดีกว่าไม่ใช่เพียงว่า “สารเคลือบหนาแค่ไหน?” แต่ “ส่วนประกอบนี้จะทำงานอย่างไรหลังจากการเจริญเติบโต การทำความสะอาด และวงจรความร้อนซ้ำแล้วซ้ำอีก และขีดจำกัดที่วัดได้ใดที่กำหนดการสิ้นสุดอายุการใช้งาน”
อ้างอิง
[1] AIXTRON SE หลักการดาวเคราะห์ (MOCVD)
[2] SGL Carbon, การเคลือบ SIGRAFINE® SiC – ข้อมูลวัสดุ
[3] Huo Y. et al., รายงานทางวิทยาศาสตร์ 16, 4150 (2026), “การศึกษาความสัมพันธ์ของกระบวนการ-โครงสร้าง-คุณสมบัติในการเคลือบ CVD-SiC บนพื้นผิวกราไฟท์”
[4] Hao K. et al., สุญญากาศ 241, 114677 (2025), “กลไกการกัดกร่อนที่เกิดจากไอซิลิคอนของการเคลือบ CVD TaC บนพื้นผิวกราไฟท์”
วิศวกร Nickwu มีประสบการณ์ 15 ปีในการวิจัยและพัฒนาการเคลือบ CVD และวัสดุโซนร้อนที่มีคาร์บอน เขาเป็นผู้นำโครงการแนะนำการผลิตจำนวนมากสำหรับส่วนประกอบกราไฟท์เคลือบ TaC ชิ้นแรกของจีน ซึ่งใช้ใน SiC epitaxy ขนาด 8 นิ้ว เขาได้เข้าร่วมในโครงการออกแบบโซนร้อนและการวิเคราะห์ความล้มเหลวสำหรับการเติบโตของคริสตัล SiC และถือสิทธิบัตรการประดิษฐ์เจ็ดรายการที่เกี่ยวข้องกับวัสดุโซนร้อน
