ฮาล์ฟมูนในห้องปฏิกิริยา LPE คืออะไร?

ในระบบ epitaxy ของซิลิคอนคาร์ไบด์ (SiC) ส่วนประกอบเครื่องปฏิกรณ์หลักจำนวนมากยังคงไม่คุ้นเคยนอกอุตสาหกรรมการผลิตเซมิคอนดักเตอร์ หนึ่งในส่วนประกอบเหล่านี้คือ "Halfmoon" ซึ่งเป็นชิ้นส่วนโครงสร้างที่มีกราไฟต์ซึ่งมักใช้ภายในห้องปฏิกิริยา LPE

แม้ว่า Halfmoon จะไม่ใช่ตัวพาเวเฟอร์ แต่ก็มีบทบาทสำคัญในการรักษาเสถียรภาพของเครื่องปฏิกรณ์ในระหว่างกระบวนการเจริญเติบโตของเยื่อบุผิวที่อุณหภูมิสูง เนื่องจากการผลิตเซมิคอนดักเตอร์ SiC ก้าวไปสู่เวเฟอร์ขนาดใหญ่ขึ้นและการควบคุมกระบวนการที่เข้มงวดมากขึ้น การออกแบบและประสิทธิภาพของวัสดุของส่วนประกอบเครื่องปฏิกรณ์ภายในจึงมีความสำคัญมากขึ้น

ทำความเข้าใจกับห้องปฏิกิริยา LPE

LPE (Liquid Phase Epitaxy) เป็นเทคนิคการเจริญเติบโตของผลึกที่ใช้ในการผลิตเซมิคอนดักเตอร์ ในระบบ SiC epitaxy ห้องปฏิกิริยาจะทำงานภายใต้สภาวะที่มีความต้องการอย่างมาก ซึ่งได้แก่:

• อุณหภูมิสูง
• ก๊าซกระบวนการที่เกิดปฏิกิริยา
• วงจรความร้อนที่ยาวนาน
• การควบคุมการปนเปื้อนอย่างเข้มงวด
• ข้อกำหนดการไหลของก๊าซที่มั่นคง

ระบบ epitaxy SiC สมัยใหม่ เช่น เครื่องปฏิกรณ์ LPE อาศัยโครงสร้างสนามความร้อนที่มีความเสถียรและการจัดการการไหลของก๊าซภายในห้องปฏิกิริยาเป็นอย่างมาก การกระจายอุณหภูมิหรือความสม่ำเสมอของการไหลของก๊าซแม้การเปลี่ยนแปลงเล็กน้อยอาจส่งผลโดยตรงต่อคุณภาพของชั้น epitaxis และความสม่ำเสมอของเวเฟอร์

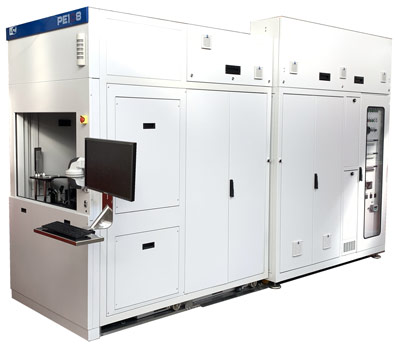

เครื่องปฏิกรณ์ epitaxy LPE PE1O6 SiC ซึ่งเป็นระบบผนังร้อนแนวนอนที่ใช้สำหรับการเติบโตของเวเฟอร์ SiC ขั้นสูง

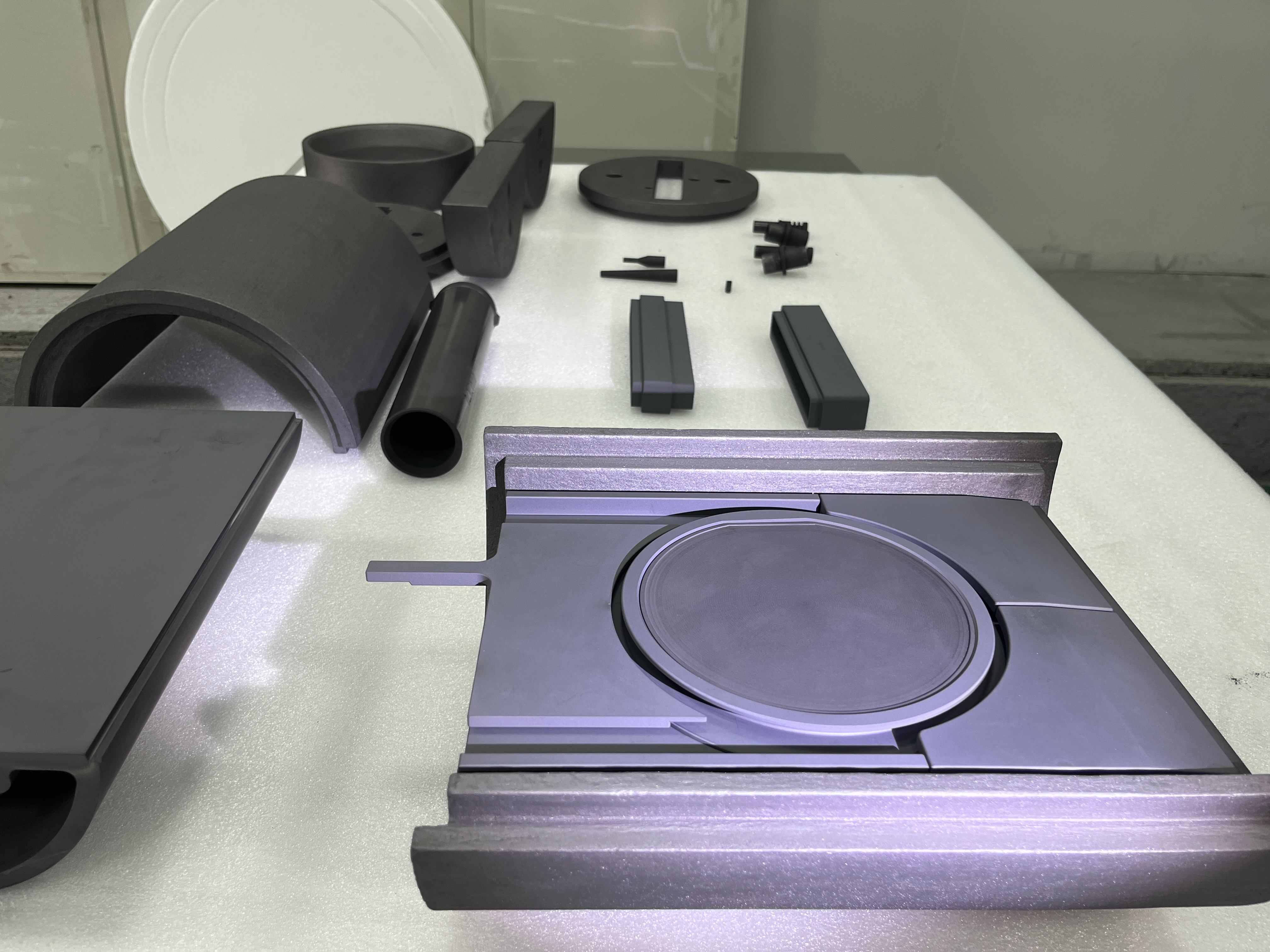

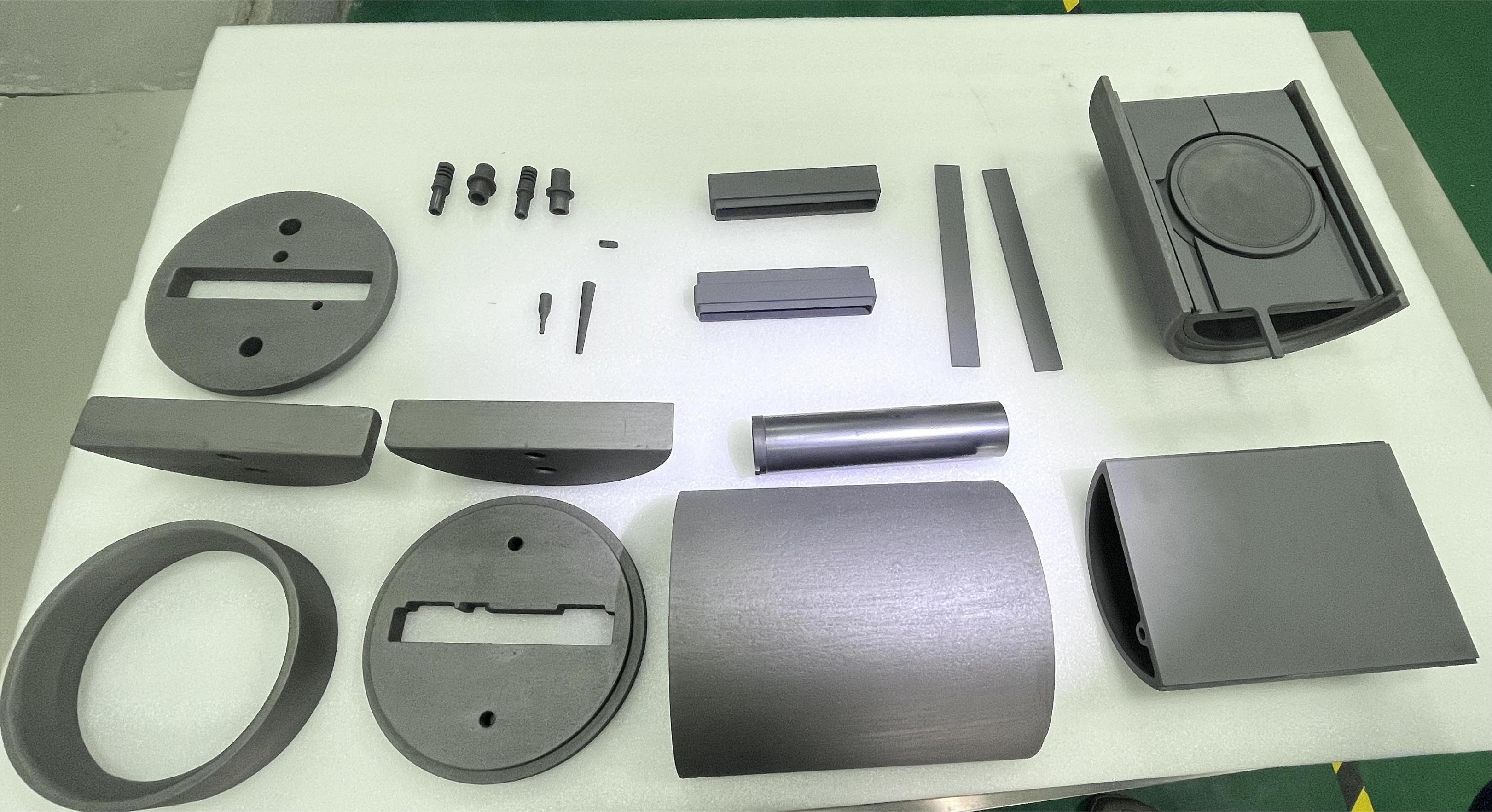

ภายในห้องเพาะเลี้ยง ส่วนประกอบที่ใช้กราไฟท์หลายชิ้นทำงานร่วมกันเพื่อสร้างสภาพแวดล้อมทางความร้อนและเคมีที่มีการควบคุมสำหรับการเจริญเติบโตของเยื่อบุผิว ฮาล์ฟมูนเป็นหนึ่งในส่วนประกอบโครงสร้างที่รองรับเหล่านี้

ทำไมถึงเรียกว่า “ฮาล์ฟมูน”?

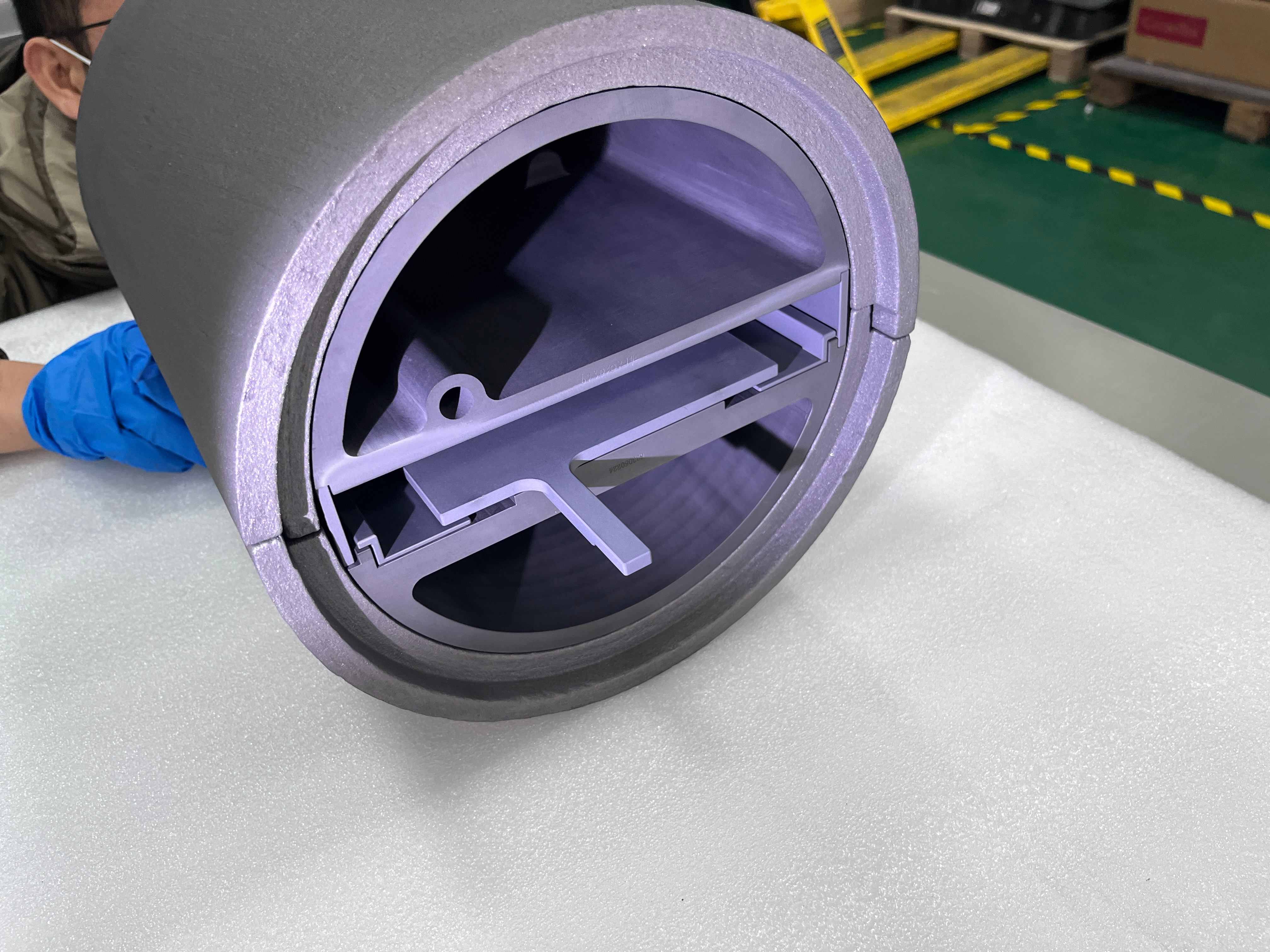

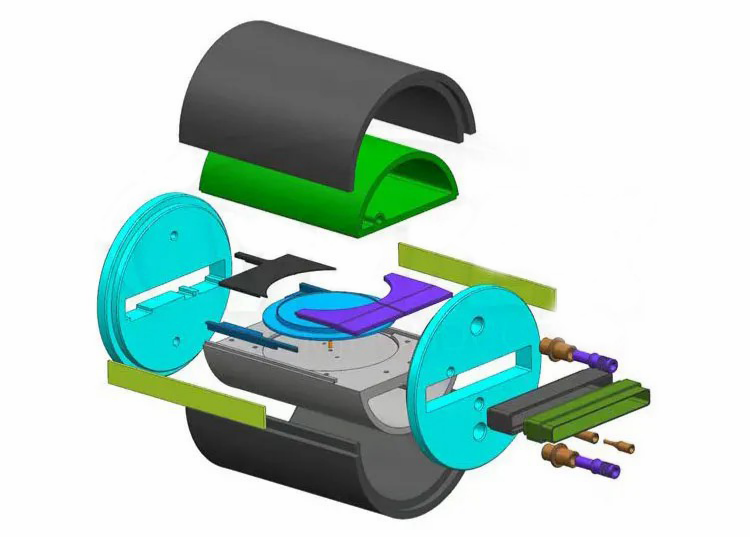

ชิ้นส่วนนี้ได้ชื่อมาจากรูปร่างเป็นหลัก ในเครื่องปฏิกรณ์ LPE หลายๆ เครื่อง ส่วนประกอบจะมีลักษณะคล้ายกับโครงสร้างครึ่งวงกลมหรือพระจันทร์เสี้ยวเมื่อติดตั้งรอบๆ พื้นที่โซนร้อน

ผู้ผลิตอุปกรณ์แต่ละรายใช้การออกแบบที่แตกต่างกันเล็กน้อย ชิ้นส่วน Halfmoon บางส่วนมีความหนากว่า บางส่วนมีโครงสร้างรองรับเพิ่มเติม และบางส่วนเชื่อมต่อโดยตรงกับชุดประกอบแบบหมุนภายในห้องเพาะเลี้ยง

ในระบบเครื่องปฏิกรณ์จริง รูปทรงเรขาคณิตมักจะได้รับการปรับปรุงให้เหมาะสมร่วมกับสนามความร้อนและแผนผังห้อง แทนที่จะเป็นไปตามมาตรฐานสากลมาตรฐานเดียว

หน้าที่ของส่วนประกอบฮาล์ฟมูน

แม้ว่าการออกแบบเครื่องปฏิกรณ์จะแตกต่างกัน แต่ส่วนประกอบของฮาล์ฟมูนมักมีส่วนช่วยในการทำงานที่สำคัญหลายประการ

1. รองรับโครงสร้างเครื่องปฏิกรณ์

ภายในเครื่องปฏิกรณ์เอพิแทกซี ชิ้นส่วนกราไฟท์จำนวนมากจะขยายตัวและหดตัวซ้ำๆ ในระหว่างรอบการให้ความร้อน ด้วยเหตุนี้ ความเสถียรทางกลของส่วนประกอบรองรับภายในจึงมีความสำคัญตลอดการดำเนินการผลิตที่ยาวนาน

ในการออกแบบเครื่องปฏิกรณ์บางรุ่น Halfmoon ช่วยรักษาตำแหน่งสัมพัทธ์ของโครงสร้างห้องใกล้เคียงภายใต้สภาวะการทำงานที่อุณหภูมิสูง การเสียรูปแม้เพียงเล็กน้อยอาจส่งผลต่อการจัดตำแหน่งห้องเพาะเลี้ยงหรือความสามารถในการทำซ้ำของกระบวนการ

2. ช่วยเหลือเสถียรภาพการไหลของก๊าซ

พฤติกรรมการไหลของก๊าซภายในเครื่องปฏิกรณ์ SiC มีความซับซ้อนมากกว่าที่ปรากฏจากภายนอก ที่อุณหภูมิสูง การเปลี่ยนแปลงโครงสร้างภายในห้องเพาะเลี้ยงที่ค่อนข้างเล็กอาจทำให้สภาพการไหลในพื้นที่เปลี่ยนแปลงไป

ฮาล์ฟมูนอาจมีอิทธิพลทางอ้อมว่าก๊าซในกระบวนการเคลื่อนที่รอบบริเวณเขตร้อน ทั้งนี้ขึ้นอยู่กับแท่นเครื่องปฏิกรณ์ นี่เป็นเหตุผลหนึ่งว่าทำไมรูปทรงของห้องภายในจึงมักได้รับการปรับให้เหมาะสมอย่างระมัดระวังในระหว่างการพัฒนาเครื่องปฏิกรณ์

3. การประสานงานสนามความร้อน

ระบบ epitaxy สมัยใหม่จำเป็นต้องมีการไล่ระดับความร้อนที่ได้รับการควบคุมอย่างระมัดระวัง การจัดเรียงส่วนประกอบกราไฟท์ภายในห้องส่งผลต่อการกระจายความร้อนและประสิทธิภาพเชิงความร้อน

ส่วนประกอบฮาล์ฟมูนสามารถส่งผลกระทบทางอ้อม:

• การสะท้อนความร้อน
• สมดุลความร้อน
• ความเสถียรของอุณหภูมิในท้องถิ่น
• ประสิทธิภาพการป้องกันความร้อน

สิ่งนี้มีความสำคัญมากขึ้นสำหรับการประมวลผลเวเฟอร์ขนาดใหญ่

4. รองรับระบบการหมุนทางกล

ระบบ LPE บางระบบใช้ชุดประกอบแบบหมุนเพื่อปรับปรุงความสม่ำเสมอของการสะสมในระหว่างการเจริญเติบโตของเยื่อบุผิว ในการกำหนดค่าเหล่านี้ ฮาล์ฟมูนตอนล่างอาจรวมเข้ากับโครงสร้างหมุนหรือรองรับที่อยู่ใกล้เคียงภายในห้องเพาะเลี้ยง

ข้อกำหนดทางกลอาจมีความต้องการค่อนข้างสูง เนื่องจากเครื่องปฏิกรณ์จะต้องทำงานอย่างต่อเนื่องภายใต้สภาวะอุณหภูมิสูงและสภาวะที่เกิดปฏิกิริยาทางเคมี

เหตุใดกราไฟท์จึงยังคงใช้กันอย่างแพร่หลายในระบบเครื่องปฏิกรณ์

แม้กระทั่งทุกวันนี้ กราไฟต์ยังคงเป็นหนึ่งในวัสดุที่มีประโยชน์มากที่สุดสำหรับการใช้งานสนามความร้อนของเซมิคอนดักเตอร์ มันค่อนข้างเบา สามารถกลึงให้เป็นรูปทรงที่ซับซ้อนได้ และรักษาคุณสมบัติที่มั่นคงที่อุณหภูมิซึ่งโลหะหลายชนิดอาจเสียหายได้

สำหรับผู้ผลิตเครื่องปฏิกรณ์ ข้อดีอีกประการหนึ่งคือกราไฟท์ตอบสนองได้ดีต่อการตัดเฉือนที่มีความแม่นยำ ซึ่งเป็นสิ่งสำคัญสำหรับส่วนประกอบที่ติดตั้งภายในพื้นที่ห้องแคบ

ในขณะเดียวกัน กราไฟท์เปลือยก็มีข้อจำกัดเช่นกัน ภายใต้การสัมผัสกับก๊าซกระบวนการที่เกิดปฏิกิริยาและการหมุนเวียนด้วยความร้อนซ้ำๆ เป็นเวลานาน พื้นผิวอาจค่อยๆ สลายตัวหรือสร้างอนุภาค ด้วยเหตุนี้ โครงสร้างกราไฟต์เคลือบจึงถูกนำมาใช้กันทั่วไปในระบบ SiC epitaxy สมัยใหม่

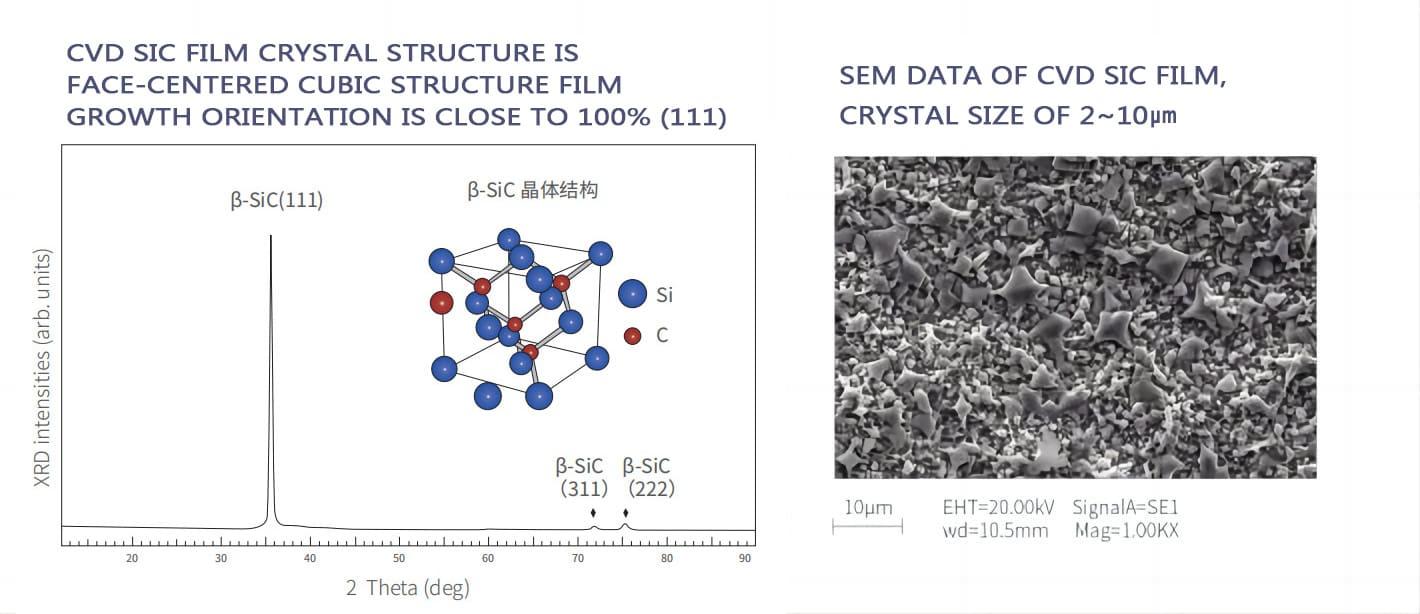

บทบาทของการเคลือบ CVD SiC

การเคลือบ CVD SiC (ซิลิคอนคาร์ไบด์การสะสมไอสารเคมี) ถูกนำมาใช้กันอย่างแพร่หลายในส่วนประกอบเครื่องปฏิกรณ์กราไฟท์ในระบบ epitaxy SiC

การเคลือบจะสร้างชั้นป้องกันที่หนาแน่นบนพื้นผิวกราไฟท์ ซึ่งช่วยปรับปรุง:

• ความต้านทานการกัดกร่อน
• ความบริสุทธิ์ของพื้นผิว
• ทนต่อการสึกหรอ
• ประสิทธิภาพการกระแทกด้วยความร้อน
• ความเสถียรของกระบวนการ

ปัจจุบันส่วนประกอบกราไฟท์เคลือบ SiC พบได้ทั่วไปใน:

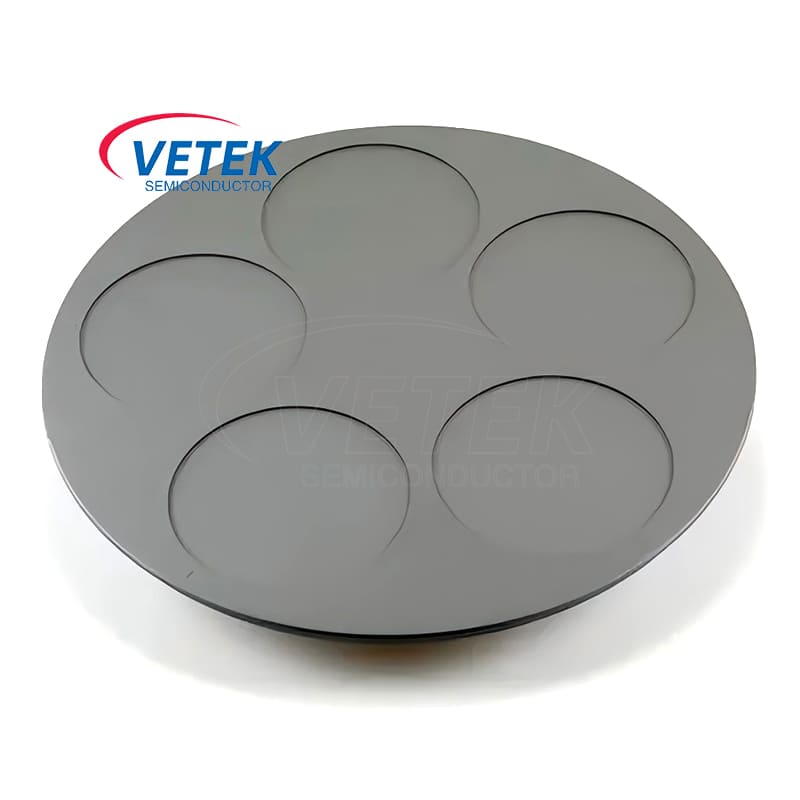

• ตัวรับ
• ผู้ให้บริการเวเฟอร์
• สมุทรห้อง
• ส่วนประกอบการไหลของก๊าซ
• แอสเซมบลีฮาล์ฟมูน

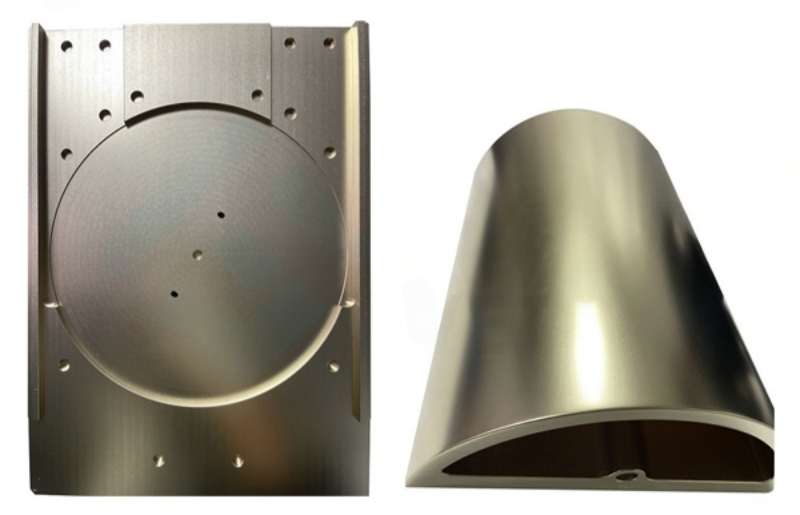

เหตุใดบริษัทต่างๆ จำนวนมากจึงศึกษาการเคลือบ TaC

ในช่วงไม่กี่ปีที่ผ่านมา การเคลือบ TaC เริ่มดึงดูดความสนใจมากขึ้นในการใช้งานสนามความร้อนของเซมิคอนดักเตอร์ขั้นสูง โดยเฉพาะอย่างยิ่งในกระบวนการ SiC ที่อุณหภูมิสูง

เหตุผลหนึ่งก็คือระบบการเติบโตของคริสตัลรุ่นต่อไปบางระบบทำงานภายใต้สภาวะที่วัสดุเคลือบแบบเดิมอาจเผชิญกับความเครียดจากความร้อนและสารเคมีที่มากขึ้นตลอดวงจรกระบวนการที่ยาวนาน

เมื่อเปรียบเทียบกับการเคลือบ SiC แบบดั้งเดิม โดยทั่วไปแล้ว TaC จะมีความเสถียรทางเคมีที่ดีกว่าที่อุณหภูมิสูงมาก ด้วยเหตุนี้ นักวิจัยและผู้ผลิตอุปกรณ์จึงยังคงประเมินศักยภาพของระบบเครื่องปฏิกรณ์อุณหภูมิสูงในอนาคตต่อไป

วัสดุฉนวนความร้อนรอบๆ เครื่องปฏิกรณ์

นอกจากชิ้นส่วนกราไฟท์ที่มีโครงสร้างแล้ว วัสดุฉนวนความร้อนยังมีอิทธิพลอย่างมากต่อประสิทธิภาพของเครื่องปฏิกรณ์อีกด้วย

ระบบเซมิคอนดักเตอร์มักใช้:

• ให้ความรู้สึกนุ่มเหมือนกราไฟท์
• รู้สึกว่ากราไฟท์แข็ง
• ผ้าสักหลาดคาร์บอนไฟเบอร์แบบ PAN
• วัสดุฉนวนคาร์บอนคอมโพสิต

วัสดุเหล่านี้ช่วยลดการสูญเสียความร้อนและรักษาการกระจายของอุณหภูมิให้คงที่ในระหว่างรอบการเจริญเติบโตที่ยาวนาน

ความต้องการที่เพิ่มขึ้นใน SiC Epitaxy สมัยใหม่

ในขณะที่อุตสาหกรรม SiC ก้าวไปสู่แพลตฟอร์มเวเฟอร์ขนาด 200 มม. ส่วนประกอบเครื่องปฏิกรณ์ภายในต้องเผชิญกับข้อกำหนดที่เข้มงวดมากขึ้นในด้านความเสถียรทางความร้อน ความแม่นยำของมิติ และการควบคุมการปนเปื้อน

การพัฒนาอย่างรวดเร็วของยานพาหนะไฟฟ้า ระบบพลังงานหมุนเวียน และอุปกรณ์อิเล็กทรอนิกส์กำลังความถี่สูงกำลังเร่งความต้องการเวเฟอร์ SiC

เมื่อขนาดเวเฟอร์เพิ่มขึ้นจาก 4 นิ้วเป็น 6 นิ้ว และ 8 นิ้ว ส่วนประกอบของเครื่องปฏิกรณ์จะต้องเป็นไปตามข้อกำหนดที่เข้มงวดมากขึ้นสำหรับ:

• ความแม่นยำของมิติ
• ความสม่ำเสมอของการเคลือบผิว
• เสถียรภาพทางความร้อน
• การควบคุมความบริสุทธิ์
• ความน่าเชื่อถือทางกล

แม้แต่การรองรับส่วนประกอบของห้องเพาะเลี้ยง เช่น ชุดประกอบ Halfmoon ก็มีความต้องการทางเทคนิคมากขึ้น

บทสรุป

ฮาล์ฟมูนอาจดูเหมือนเป็นโครงสร้างกราไฟท์ที่ค่อนข้างเรียบง่ายภายในห้องปฏิกิริยา LPE แต่มีส่วนสำคัญหลายประการในการทำงานของเครื่องปฏิกรณ์ รวมถึงความเสถียรทางความร้อน การประสานการไหลของก๊าซ และการรองรับทางกล

วิวัฒนาการของมันยังสะท้อนถึงแนวโน้มที่กว้างขึ้นในการผลิตเซมิคอนดักเตอร์ เช่น อุณหภูมิที่สูงขึ้น กระบวนการที่สะอาดขึ้น เวเฟอร์ที่ใหญ่ขึ้น และวิศวกรรมวัสดุขั้นสูงมากขึ้น

ในขณะที่เทคโนโลยี SiC epitaxy ยังคงพัฒนาต่อไป ส่วนประกอบของเครื่องปฏิกรณ์และเทคโนโลยีการเคลือบมีแนวโน้มที่จะมีความเชี่ยวชาญและขับเคลื่อนประสิทธิภาพมากยิ่งขึ้น
