เหตุใดการเคลือบ TaC จึงกลายเป็นตัวเลือกที่ต้องการสำหรับส่วนประกอบกราไฟท์แบบเซมิคอนดักเตอร์

ในขณะที่อุตสาหกรรมเซมิคอนดักเตอร์มุ่งสู่การใช้แผ่นเวเฟอร์ที่มีเส้นผ่านศูนย์กลางใหญ่ขึ้น อุณหภูมิการทำงานที่สูงขึ้น และงบประมาณการปนเปื้อนที่จำกัดมากขึ้น ความต้องการส่วนประกอบกราไฟท์ก็เพิ่มขึ้นอย่างมาก ถ้วยใส่ตัวอย่าง ตัวรับ ตัวทำความร้อน วงแหวนนำทาง และตัวยึดเมล็ดพืชไม่ได้ถูกคาดหวังให้ทนทานต่อความร้อนอีกต่อไป แต่ยังต้องคงรูปร่างไว้ ระงับการปล่อยสิ่งเจือปน และอยู่รอดได้ยาวนานในบรรยากาศที่มีปฏิกิริยารุนแรง

เพื่อจัดการกับความท้าทายเหล่านี้ การเคลือบแทนทาลัมคาร์ไบด์ (TaC) ด้วยการเคลือบด้วยไอเคมี (CVD) จึงกลายเป็นโซลูชั่นที่มีแนวโน้มสูงในการปกป้องชิ้นส่วนกราไฟท์ในสายการผลิตเซมิคอนดักเตอร์ขั้นสูง บทความนี้จะพิจารณาว่าเหตุใดการเคลือบ TaC จึงดึงดูดความสนใจที่เพิ่มขึ้น และวิธีที่การเคลือบเหล่านี้มีส่วนช่วยให้กระบวนการมีเสถียรภาพมากขึ้น อายุการใช้งานของชิ้นส่วนนานขึ้น และประสิทธิภาพการผลิตโดยรวมดีขึ้นได้อย่างไร

เหตุใดส่วนประกอบกราไฟท์จึงต้องมีชั้นป้องกัน

กราไฟต์เป็นวัสดุที่นิยมใช้กันมานานสำหรับฮาร์ดแวร์เซมิคอนดักเตอร์อุณหภูมิสูง เนื่องจากมีคุณสมบัติการนำความร้อนที่ดี ความหนาแน่นต่ำ และตัดเฉือนได้ง่าย แต่กราไฟท์เปลือยมีจุดอ่อนที่ทราบกันดีอยู่แล้วเมื่อต้องเผชิญกับสภาวะที่ไม่เอื้ออำนวยภายในห้องกระบวนการ:

• การเสื่อมสภาพของพื้นผิวที่อุณหภูมิสูงมาก
• การโจมตีทางเคมีจากไฮโดรเจน แอมโมเนีย และก๊าซที่เกิดปฏิกิริยาอื่นๆ
• การหลั่งของอนุภาคคาร์บอน
• การย้ายถิ่นของสิ่งเจือปนไปเป็นผลึกที่กำลังเติบโตหรือฟิล์มเอพิแทกเซียล
• การเคลื่อนตัวของมิติอย่างค่อยเป็นค่อยไปหลังจากรอบความร้อนหลายรอบ

ปัญหาเหล่านี้มีความสำคัญอย่างยิ่งในกระบวนการต่างๆ เช่น:

• การเติบโตจำนวนมากของ SiC ผ่าน PVT
• SiC epitaxy
• กาน MOCVD
• การเติบโตของคริสตัล AlN
• การตั้งค่าสนามความร้อนที่อุณหภูมิสูง

เนื่องจากรูปทรงของอุปกรณ์หดตัวลงและข้อกำหนดด้านประสิทธิภาพที่เข้มงวดขึ้น แม้แต่การปนเปื้อนเล็กน้อยหรือการสึกหรอเล็กน้อยบนชิ้นส่วนกราไฟท์ก็อาจส่งผลโดยตรงต่อผลผลิตเวเฟอร์และความน่าเชื่อถือของอุปกรณ์ขั้นสุดท้าย

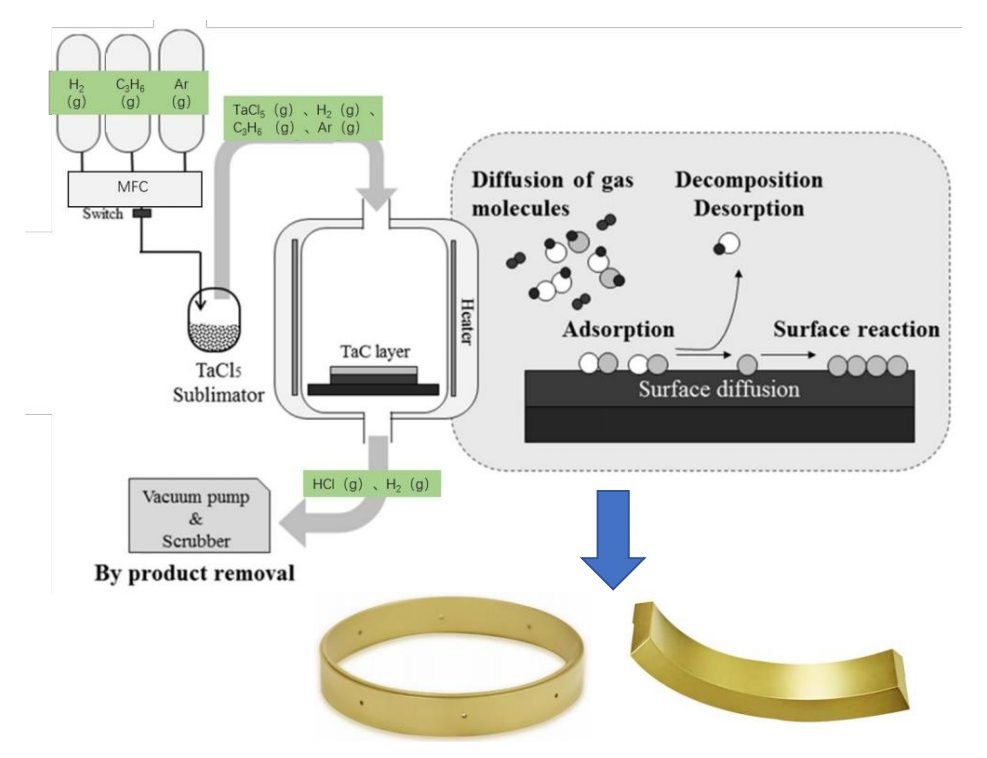

การเคลือบ TaC คืออะไรกันแน่?

แทนทาลัมคาร์ไบด์ (TaC) เป็นเซรามิกทนไฟพิเศษที่มีจุดหลอมเหลวประมาณ 3,880°C ซึ่งเป็นหนึ่งในเซรามิกที่รู้จักกันสูงที่สุด โดยจับคู่ความเสถียรทางความร้อนที่โดดเด่นกับความเฉื่อยทางเคมีที่โดดเด่น ทำให้เป็นตัวเลือกโดยธรรมชาติสำหรับการป้องกันพื้นผิวกราไฟท์ที่มองเห็นสภาพแวดล้อมเซมิคอนดักเตอร์ที่รุนแรง

แทนที่จะแทนที่กราไฟท์ทั้งหมด TaC จะถูกใช้เป็นชั้นบางๆ ที่มีความหนาแน่นผ่าน CVD สิ่งนี้จะทำให้คุณได้รับสิ่งที่ดีที่สุดจากทั้งสองโลก:

• กราไฟท์มีคุณสมบัติในการนำความร้อน มวลต่ำ และการรองรับทางกล
• ชั้น TaC ทำหน้าที่เป็นเกราะป้องกันที่แข็งแกร่งต่อการกัดเซาะของสารเคมีและก๊าซเจือปนที่ปล่อยออกมา

ผลลัพธ์สุทธิคือส่วนประกอบที่สามารถคงอยู่ได้ภายใต้สภาวะที่จะทำให้กราไฟท์ธรรมดาเสื่อมสภาพอย่างรวดเร็ว

ประโยชน์หลักของการเคลือบ CVD TaC

(1) ความทนทานต่ออุณหภูมิสูงเป็นพิเศษ

กระบวนการเซมิคอนดักเตอร์จำนวนมากทำงานที่อุณหภูมิระหว่าง 1,500°C และสูงกว่า 2,500°C ซึ่งเป็นอุณหภูมิที่ทำให้วัสดุส่วนใหญ่มีขีดจำกัด TaC ยังคงความสมบูรณ์ของโครงสร้างในช่วงนี้ และป้องกันกราไฟท์ที่อยู่ด้านล่างได้อย่างมีประสิทธิภาพจากการย่อยสลายด้วยความร้อนตลอดวงจรการผลิตหลายรอบ

(2) ความทนทานต่อสารเคมีที่เหนือกว่า

คุณสมบัติที่โดดเด่นอย่างหนึ่งของ TaC คือความสามารถในการทนต่อก๊าซที่มีฤทธิ์กัดกร่อนซึ่งกัดกร่อนที่สารเคลือบอื่นๆ ในทางปฏิบัติ มันแสดงความต้านทานได้ดีกว่าชั้นป้องกันแบบทั่วไปอย่างเห็นได้ชัดเมื่อสัมผัสกับ:

• ไฮโดรเจน (H₂)
• แอมโมเนีย (NH₃)
• ไอซิลิคอน
• ไอระเหยของโลหะที่เกิดปฏิกิริยา

ความทนทานต่อสารเคมีที่ได้รับการปรับปรุงนั้นส่งผลให้มีการเปลี่ยนชิ้นส่วนน้อยลงโดยตรง และดำเนินการผลิตที่คาดการณ์ได้มากขึ้น

(3) ความเสี่ยงต่อการปนเปื้อนลดลง

เนื่องจากเป้าหมายด้านคุณภาพของคริสตัลและความหนาแน่นของข้อบกพร่องมีความเข้มงวดมากขึ้น การรักษาสภาพแวดล้อมของกระบวนการให้สะอาดจึงเป็นสิ่งสำคัญยิ่ง การเคลือบ TaC ที่สะสมอย่างดีจะสร้างสิ่งกีดขวางที่แทบจะซึมผ่านไม่ได้ ซึ่งช่วยลด:

• การปล่อยคาร์บอนออกจากตัวกราไฟท์
• การแพร่กระจายของสิ่งสกปรกที่เป็นโลหะ
• การหลุดร่อนของอนุภาค
• พื้นผิวหยาบเมื่อเวลาผ่านไป

สภาวะที่สะอาดกว่ารองรับคริสตัลคุณภาพสูงขึ้นและความสามารถในการทำซ้ำแบบรันต่อรันได้ดีขึ้น

(4) ยืดอายุการใช้งาน

การเปลี่ยนชิ้นส่วนสนามความร้อนมีค่าใช้จ่ายสูง ไม่ใช่แค่ในด้านวัสดุเท่านั้น แต่ยังรวมถึงเวลาหยุดทำงานและความพยายามในการปรับคุณสมบัติใหม่ด้วย เนื่องจากการเคลือบ TaC จะชะลอการกัดกร่อนของพื้นผิวและการสึกหรออย่างมีประสิทธิภาพ ส่วนประกอบกราไฟท์ที่เคลือบหลายชิ้นจึงมีอายุการใช้งานยาวนานกว่าชิ้นส่วนที่ไม่เคลือบผิวอย่างมาก นั่นหมายถึงการหยุดชะงักน้อยลงและต้นทุนการดำเนินงานโดยรวมลดลง

(5) การยึดเกาะที่แข็งแกร่งกับพื้นผิว

กระบวนการ CVD สมัยใหม่ฝากอะตอมของ TaC ทีละอะตอมลงบนพื้นผิวกราไฟต์ ทำให้เกิดพันธะระหว่างพื้นผิวที่ดีเยี่ยม CVD แตกต่างจากการเคลือบแบบกลหรือแบบพ่นสเปรย์:

• โครงสร้างจุลภาคที่หนาแน่นและไม่มีรูพรุน
• ความหนาสม่ำเสมอแม้ในรูปทรงที่ซับซ้อน
• การยึดเกาะที่เชื่อถือได้ซึ่งทนต่อการหมุนเวียนของความร้อนซ้ำๆ
• ปกปิดมุมและช่องต่างๆ ได้ดี

ความทนทานนี้มีความสำคัญอย่างยิ่งต่อสภาพแวดล้อมการผลิตซึ่งความสม่ำเสมอไม่สามารถต่อรองได้

การใช้งานทั่วไปของชิ้นส่วนกราไฟท์เคลือบ TaC

เมื่อเทคโนโลยีเติบโตขึ้น ส่วนประกอบที่เคลือบ TaC ก็เริ่มเข้าสู่การใช้งานเซมิคอนดักเตอร์มากขึ้นเรื่อยๆ ตัวอย่างทั่วไป ได้แก่:

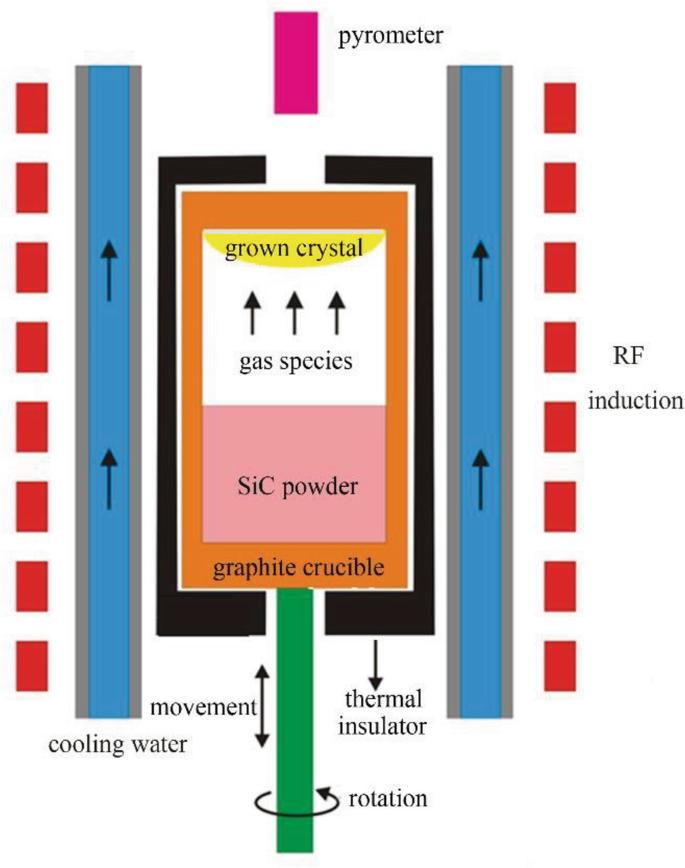

การเติบโตของคริสตัล SiC (PVT)

ถ้วยใส่ตัวอย่างที่เคลือบด้วย TaC ที่ยึดเมล็ดพืช วงแหวนนำทาง และวงแหวนของถ้วยใส่ตัวอย่าง ถูกนำมาใช้กันอย่างแพร่หลายในปัจจุบันเพื่อลดสิ่งเจือปนภายในห้องการเจริญเติบโต ในขณะเดียวกันก็ช่วยยืดอายุการใช้งานของฮาร์ดแวร์โซนร้อนด้วย

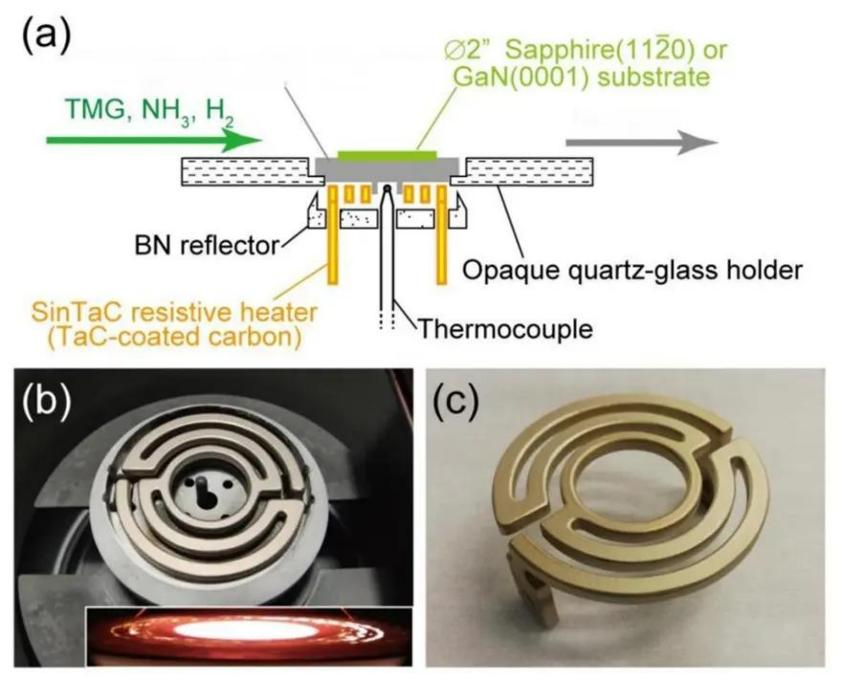

ระบบ กาน MOCVD

เครื่องทำความร้อนกราไฟท์พร้อมการเคลือบ TaC ให้เอาต์พุตความร้อนที่เสถียร และต้านทานการกัดกร่อนจากแอมโมเนียและไฮโดรเจนในระหว่างการเกิด GaN epitaxy ซึ่งช่วยรักษาโปรไฟล์อุณหภูมิที่สม่ำเสมอตลอดระยะเวลาที่ยาวนาน

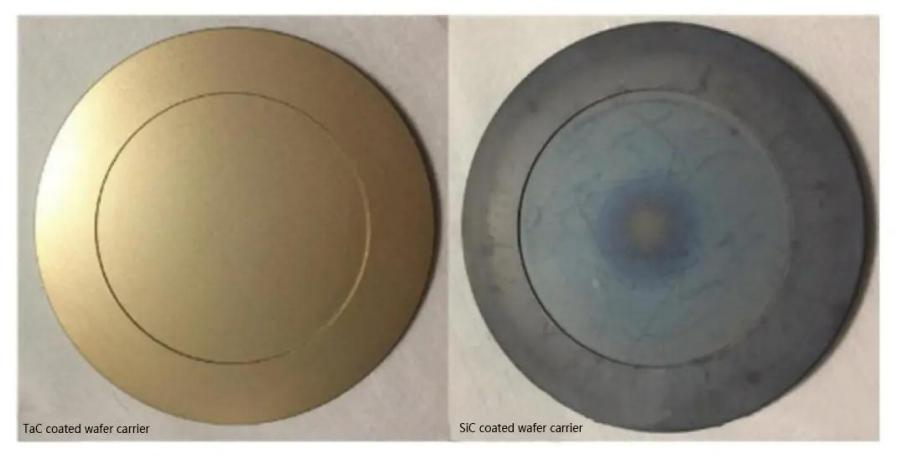

Epitaxial Susceptors (ตัวพาเวเฟอร์)

ตัวรับจะมองเห็นการเปลี่ยนแปลงอุณหภูมิแบบฉับพลันและการสัมผัสก๊าซที่มีฤทธิ์กัดกร่อนซ้ำๆ การเคลือบ TaC ช่วยให้พวกเขามีโอกาสรอดชีวิตได้ดีขึ้นมากในการวิ่งหลายครั้งโดยไม่ทำให้พื้นผิวเสื่อมสภาพ

อุปกรณ์เซมิคอนดักเตอร์อุณหภูมิสูงอื่นๆ

การใช้งานเพิ่มเติม ได้แก่ การเติบโตของผลึก AlN, ซิลิคอนอีพิแทกซี, ส่วนประกอบสนามความร้อนทั่วไป และแม้แต่เครื่องมือแปรรูปเซรามิกขั้นสูงบางชิ้น

เหตุใดวิธีการ CVD จึงมีความสำคัญ

การเคลือบ TaC ไม่ได้ถูกสร้างขึ้นมาเท่ากันทั้งหมด ในบรรดาเทคนิคการตกสะสมต่างๆ CVD ได้รับการพิจารณาอย่างกว้างขวางว่าเป็นมาตรฐานทองคำสำหรับงานเกรดเซมิคอนดักเตอร์ เนื่องจากมีคุณสมบัติ:

• ความหนาแน่นสูงมากและความพรุนต่ำ
• ความบริสุทธิ์ที่ดีเยี่ยม (สำคัญอย่างยิ่งต่อกระบวนการที่ไวต่อการปนเปื้อน)
• การควบคุมความหนาที่แม่นยำและทำซ้ำได้
• ความครอบคลุมที่สม่ำเสมอบนรูปทรงของชิ้นส่วนที่ซับซ้อน
• การยึดเกาะอย่างเหนียวแน่นกับซับสเตรตกราไฟท์

สำหรับการใช้งานที่ความสม่ำเสมอและความน่าเชื่อถือเป็นสิ่งสำคัญ CVD เป็นตัวเลือกที่ชัดเจน

มองไปข้างหน้า: บทบาทของกราไฟท์เคลือบ TaC

เมื่ออุตสาหกรรมเปลี่ยนไปสู่:

• เวเฟอร์ SiC ขนาด 8 นิ้ว
• อุปกรณ์ GaN ที่มีกำลังสูงกว่า
• สารกึ่งตัวนำแบบผสมขั้นสูงเพิ่มเติม
• แคมเปญการผลิตที่ยาวนานขึ้น
• ข้อกำหนดด้านความสะอาดที่เข้มงวดยิ่งขึ้น

ส่วนประกอบของกราไฟท์จะต้องเผชิญกับความเครียดที่มากขึ้นเท่านั้น การเคลือบ TaC ก้าวไปไกลกว่าชั้นป้องกัน โดยถูกมองว่าเป็นปัจจัยสำคัญสำหรับการผลิตยุคต่อไปมากขึ้นเรื่อยๆ บริษัทต่างๆ ที่จริงจังกับการเพิ่มผลผลิต เพิ่มเวลาทำงานของเครื่องมือสูงสุด และยืดอายุการใช้งานของชิ้นส่วนต่างมองว่ากราไฟท์เคลือบ TaC เป็นส่วนเชิงกลยุทธ์ในการปรับปรุงกระบวนการในระยะยาว

บทสรุป

การใช้สารเคลือบ TaC ที่เพิ่มขึ้นสะท้อนให้เห็นถึงความเป็นจริงที่เรียบง่าย: อุตสาหกรรมเซมิคอนดักเตอร์ต้องการวัสดุที่สามารถให้ทันกับสภาวะที่มีความต้องการมากขึ้นเรื่อยๆ ด้วยการรวมข้อดีทางความร้อนของกราไฟท์เข้ากับความยืดหยุ่นทางเคมีของแทนทาลัมคาร์ไบด์ ชิ้นส่วนที่เคลือบ CVD-TaC จึงมีแนวทางปฏิบัติจริงในการลดการปนเปื้อน อายุการใช้งานของส่วนประกอบนานขึ้น และการดำเนินการผลิตที่เสถียรยิ่งขึ้น ในขณะที่การเติบโตของผลึกและเทคโนโลยีเอพิแทกซียังคงก้าวหน้าต่อไป การเคลือบ TaC ก็พร้อมที่จะมีบทบาทมากขึ้นในขั้นตอนการผลิตเซมิคอนดักเตอร์ที่หลากหลาย

คำถามที่พบบ่อย

1. การเคลือบ TaC ดีกว่ากราไฟท์ธรรมดาหรือไม่

สำหรับกระบวนการเซมิคอนดักเตอร์ที่อุณหภูมิสูงส่วนใหญ่ ใช่ การเคลือบ TaC ให้การป้องกันการกัดกร่อน การปนเปื้อน และการสึกหรอทางกลได้ดีขึ้นอย่างมาก ซึ่งโดยปกติจะทำให้อายุการใช้งานยาวนานขึ้นมาก

2. อุตสาหกรรมใดบ้างที่ใช้กราไฟท์เคลือบ TaC

การผลิตเซมิคอนดักเตอร์หลัก ได้แก่ การเติบโตของคริสตัล SiC, GaN MOCVD, ซิลิคอนอีพิแทกซี และระบบสนามความร้อนขั้นสูง

3. เหตุใด CVD จึงแนะนำให้ใช้ TaC

CVD สร้างชั้นที่มีความหนาแน่นและมีความบริสุทธิ์สูงโดยมีการยึดเกาะที่ดีเยี่ยมและความสม่ำเสมอของความหนา ซึ่งเป็นสิ่งที่ต้องการการใช้งานเซมิคอนดักเตอร์ที่มีความต้องการสูง

4. ชิ้นส่วนกราไฟท์ชนิดใดที่สามารถเคลือบด้วย TaC ได้?

ผลิตภัณฑ์ตัวอย่างทั่วไปได้แก่ ถ้วยใส่ตัวอย่าง ตัวรับ ตัวยึดเมล็ดพืช วงแหวนนำ เครื่องทำความร้อน ถาด และชิ้นส่วนกราไฟท์อื่นๆ ที่สัมผัสกับอุณหภูมิสูงและก๊าซที่เกิดปฏิกิริยา
