ปัจจุบันซิลิคอนคาร์ไบด์ (SiC) เป็นรากฐานของความก้าวหน้าส่วนใหญ่ที่พบในระบบส่งกำลังของรถยนต์ไฟฟ้า ตัวแปลงพลังงานหมุนเวียน และโมดูลพลังงานความถี่สูง เศรษฐศาสตร์การผลิตและประสิทธิภาพของอุปกรณ์ขึ้นอยู่กับการขยายขนาดคริสตัล SiC การเพิ่มผลผลิตเป็นชุด และการปราบปรามจำนวนข้อบกพร่อง การบรรลุเป้าหมายเหล่านี้ต้องการมากกว่าสูตรกระบวนการที่ปรับแต่งมาอย่างดี ความสมบูรณ์และอายุการใช้งานที่ยาวนานของวัสดุสนามความร้อนมีความสำคัญเท่าเทียมกัน โดยเฉพาะอย่างยิ่งเมื่อพิจารณาถึงสภาวะที่รุนแรงภายในเตาเผา Physical Vapor Transport (PVT)

ในบรรดาตัวเลือกทางวิศวกรรมพื้นผิวสำหรับชิ้นส่วนกราไฟท์ การสะสมไอสารเคมี (CVD) ของแทนทาลัมคาร์ไบด์ (TaC) ได้รับการยึดเกาะที่วัดได้ การเคลือบนี้ไม่เพียงแต่ปกป้องพื้นผิวเท่านั้น โดยจะปรับเปลี่ยนเคมีของพื้นผิวและการตอบสนองทางความร้อนของส่วนประกอบต่างๆ ที่ใช้งานหนักที่สุด

การเคลือบ TaC ทำอะไรภายในเตา PVT？

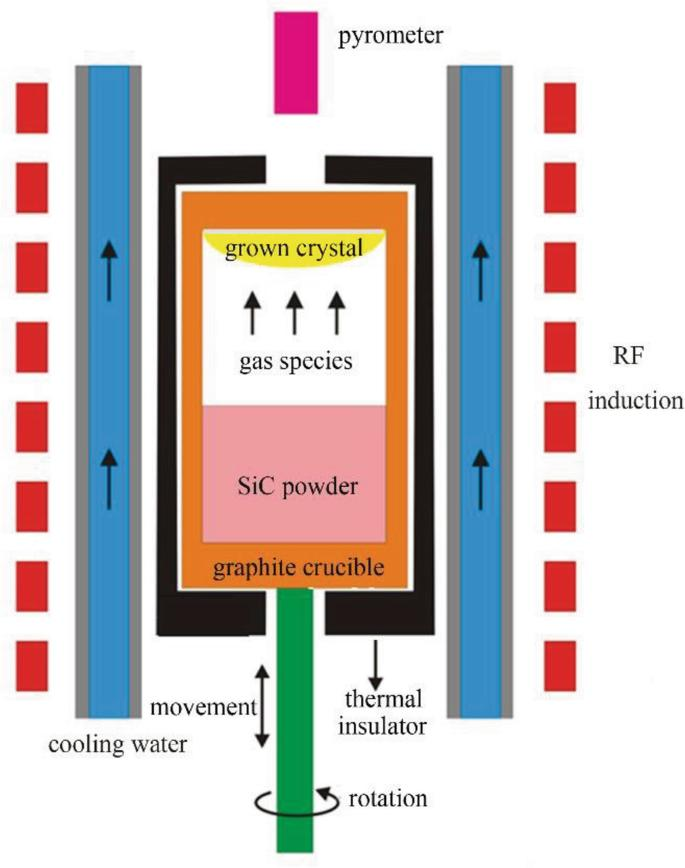

การเติบโตของ PVT ดำเนินต่อไปโดยการระเหิดวัตถุดิบ SiC ที่สูงกว่า 2,000°C ไอระเหยที่เกิดขึ้นจะเคลื่อนที่ไปยังผลึกเมล็ดที่เย็นกว่า ซึ่งการควบแน่นและการตกผลึกซ้ำจะค่อยๆ สร้างลูกเปตอง การวิ่งครั้งเดียวอาจใช้เวลานานหลายร้อยชั่วโมง ในช่วงเวลานี้ พื้นผิวกราไฟท์ทุกแผ่น เช่น ผนังเบ้าหลอม ตัวยึดเมล็ดพืช และวงแหวนนำ ต้องเผชิญกับไอที่อุดมด้วยซิลิคอนอย่างต่อเนื่อง การไล่ระดับความร้อนที่รุนแรง และความเครียดเชิงกลจากการขยายตัวเนื่องจากความร้อนที่ไม่ตรงกัน

หากไม่มีชั้นป้องกัน กราไฟท์จะต้องผ่านเส้นทางการย่อยสลายแบบขนานสองเส้นทาง ประการหนึ่งคือทางกายภาพ: การกัดเซาะพื้นผิวจะปล่อยอนุภาคคาร์บอนละเอียดออกสู่กระแสไอ อีกประการหนึ่งคือสารเคมี: ไอซิลิคอนทำปฏิกิริยากับกราไฟต์เพื่อสร้าง SiC ที่ระเหยได้หรือตัวกลางชนิดอื่นๆ ซึ่งจะทำให้ผนังส่วนประกอบบางลงเรื่อยๆ ทั้งสองเส้นทางแนะนำกลุ่มคาร์บอนหรือติดตามสิ่งเจือปนของโลหะในผลึกที่กำลังเติบโต และทำให้อายุการใช้งานของเฟอร์นิเจอร์เตาเผาราคาแพงสั้นลง

การเคลือบ CVD TaC ขัดจังหวะกลไกเหล่านี้ ชั้นเคลือบได้รับการควบคุมปริมาณสัมพันธ์ ไม่มีรูเข็ม และเกาะติดกับซับสเตรตกราไฟท์ โดยนำเสนอพื้นผิวเฉื่อยทางเคมีต่อไออุณหภูมิสูง ดังนั้นกราไฟท์ที่อยู่ด้านล่างจึงไม่สัมผัสกับสภาพแวดล้อมที่เกิดปฏิกิริยาโดยตรง การแยกนี้จะเปลี่ยนวิถีการปนเปื้อนโดยพื้นฐาน

การปรับปรุงคุณภาพคริสตัลที่สังเกตได้

ผู้ปลูกคริสตัลมักรายงานว่าส่วนประกอบที่เคลือบ TaC มีความสัมพันธ์กับจำนวนการรวมคาร์บอนและการยุติไมโครไปป์ที่ต่ำกว่า คำอธิบายอยู่ที่ความสามารถของสารเคลือบในการรักษาสภาพพื้นผิวให้คงที่ตลอดการวิ่งหลายครั้ง กราไฟท์ที่ไม่เคลือบผิวจะเปลี่ยนแปลงไปตามกาลเวลา ความพรุนของมันจะเพิ่มขึ้น การเปลี่ยนแปลงของการแผ่รังสี และการกระจายตัวของอุณหภูมิในท้องถิ่นจะเปลี่ยนแปลงไป การเปลี่ยนแปลงอย่างค่อยเป็นค่อยไปเหล่านี้รบกวนความสมมาตรของสนามความร้อนซึ่งจำเป็นสำหรับการเจริญเติบโตในแนวรัศมีที่สม่ำเสมอ

ในทางตรงกันข้าม สนามความร้อนที่เสถียรจะรักษาการไล่ระดับของอุณหภูมิตามแนวแกนและแนวรัศมีที่จำเป็นสำหรับการควบคุมการเจริญเติบโตของการไหลแบบขั้นตอนบนพื้นผิวเมล็ด ด้วยการเคลือบ TaC ภายในถ้วยใส่ตัวอย่างยังคงรักษารูปทรงดั้งเดิมและการปล่อยความร้อนไว้ตลอดวงจรการเติบโตที่มากขึ้น ผลลัพธ์ที่ได้คือการกระจายตัววัดคุณภาพคริสตัลตั้งแต่การวิ่งไปจนถึงการวิ่งที่แม่นยำยิ่งขึ้น ซึ่งจะเพิ่มสัดส่วนของเวเฟอร์ที่ใช้งานได้ต่อลูกลูกโดยตรง

อายุการใช้งานชิ้นส่วนที่ยาวนานขึ้นและต้นทุนการดำเนินงาน

กรณีทางเศรษฐกิจสำหรับการเคลือบ TaC มักขึ้นอยู่กับการยืดอายุการใช้งาน ส่วนประกอบกราไฟท์ในรูปแบบที่ไม่เคลือบผิวอาจจำเป็นต้องเปลี่ยนใหม่หลังจากดำเนินการเติบโต 10–20 ครั้ง ขึ้นอยู่กับโปรไฟล์อุณหภูมิเฉพาะและระยะเวลาการทำงาน สารเทียบเท่าที่เคลือบ TaC ในการปฏิบัติงานของเตาเผาที่บันทึกไว้ จะมีอายุการใช้งาน 2-3 เท่าเป็นประจำ ก่อนที่จะแสดงการสูญเสียน้ำหนักที่วัดได้หรือการทำให้ผิวขรุขระ

ความทนทานนี้เกิดจากจุดหลอมเหลวสูงของสารเคลือบ (เกิน 3,800°C) และค่าสัมประสิทธิ์การแพร่กระจายของทั้งคาร์บอนและซิลิคอนต่ำ แม้ที่อุณหภูมิ 2,200°C การแพร่กระจายระหว่างส่วนต่อประสานระหว่างสารเคลือบกับสารตั้งต้นยังคงไม่มีนัยสำคัญ สารเคลือบจะไม่หก หลุดล่อน หรือหลุดร่อนภายใต้วงจรความร้อน หากพารามิเตอร์การสะสม CVD ได้รับการปรับปรุงอย่างเหมาะสม ระยะเวลาระหว่างการเปลี่ยนส่วนประกอบที่นานขึ้นส่งผลให้รอบการระบายความร้อนและคูลดาวน์ของเตาลดลง ใช้แรงงานในการรื้อและประกอบกลับน้อยลง และสิ้นเปลืองกราไฟท์ที่มีความบริสุทธิ์สูงน้อยลง

ข้อมูลจำเพาะด้านความบริสุทธิ์ที่สำคัญสำหรับเซมิคอนดักเตอร์

สำหรับ SiC ระดับอุปกรณ์ สิ่งเจือปนที่เป็นโลหะในระดับส่วนต่อล้านส่วนอาจทำให้อายุการใช้งานของพาหะลดลงและแรงดันพังทลายได้ ดังนั้นการเคลือบจึงต้องเข้ากันได้กับเซมิคอนดักเตอร์ CVD TaC ที่ประมวลผลจากสารตั้งต้นที่มีความบริสุทธิ์สูงทำให้ได้ความบริสุทธิ์ที่บันทึกไว้ที่ 99.999841% ตัวเลขนี้ไม่ได้เกิดขึ้นโดยบังเอิญ โดยสะท้อนถึงการควบคุมโดยเจตนาต่อการทำให้ก๊าซของสารตั้งต้นบริสุทธิ์ ความสะอาดของเครื่องปฏิกรณ์ และการจัดการหลังการสะสม ที่ระดับความบริสุทธิ์นี้ ชนิดโลหะใดๆ ที่อาจแพร่กระจายจากสารเคลือบไปสู่เฟสไอจะยังคงอยู่ต่ำกว่าขีดจำกัดการตรวจจับเชิงวิเคราะห์สำหรับระยะเวลาการเจริญเติบโตโดยทั่วไป

ชิ้นส่วนกราไฟท์เคลือบทั่วไป

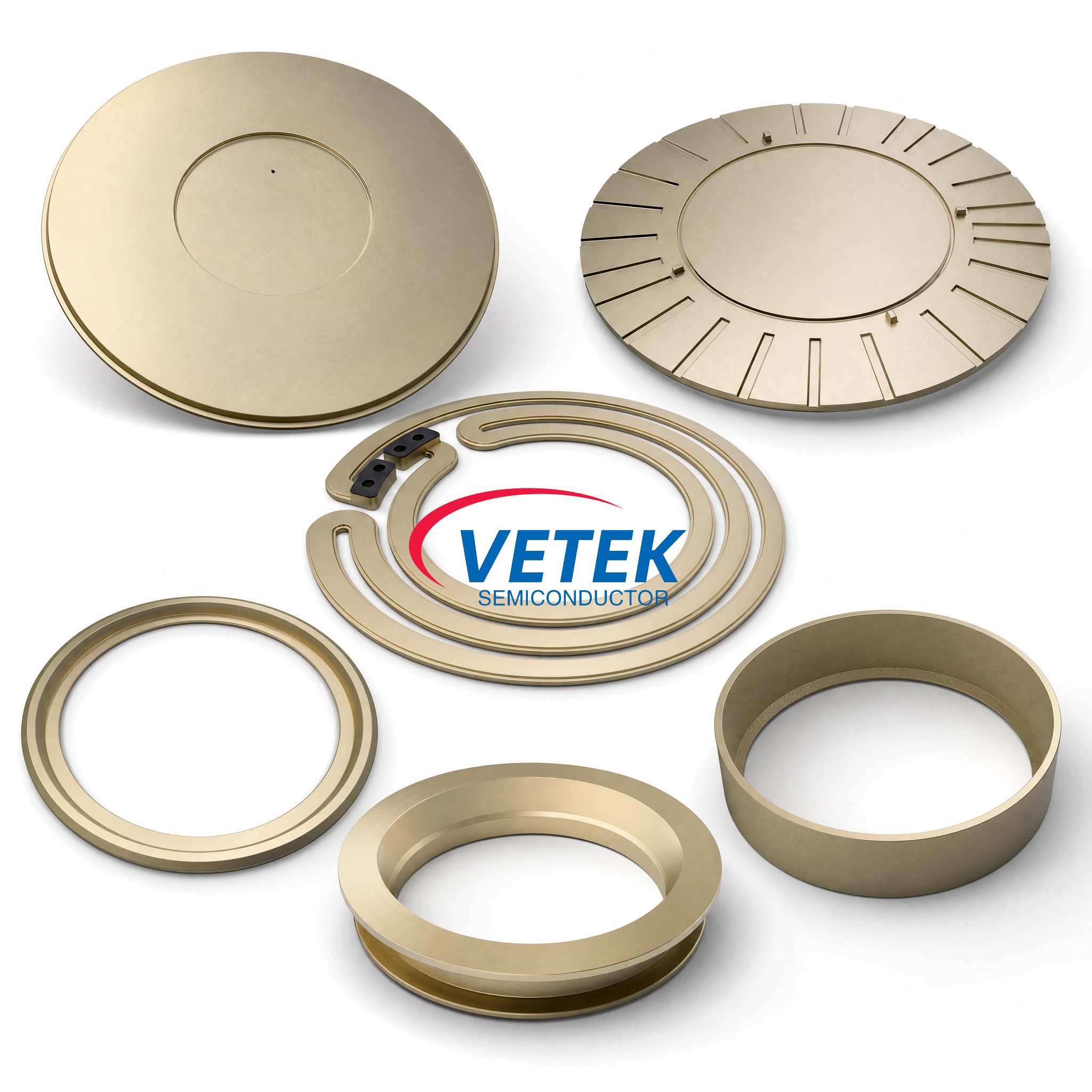

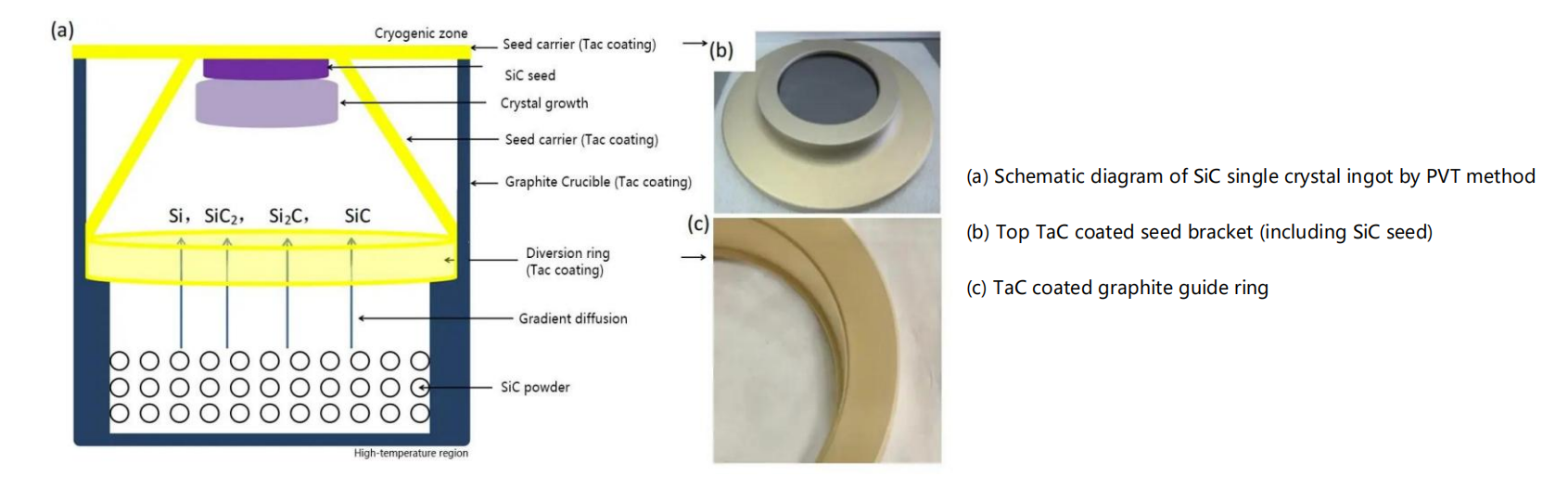

โดยทั่วไปสนามระบายความร้อน PVT ประกอบด้วยส่วนประกอบกราไฟท์ที่แตกต่างกันห้าถึงแปดองค์ประกอบที่สามารถได้รับประโยชน์จากการใช้งาน TaC:

ถ้วยใส่ตัวอย่างซึ่งประกอบด้วยผงแหล่งกำเนิด SiC และรักษาอุณหภูมิสูงสุดไว้ได้

ที่ยึดเมล็ดซึ่งติดตั้งผลึกเมล็ดและต้องการการสัมผัสความร้อนที่แม่นยำ

วงแหวนนำทางซึ่งกำหนดเส้นทางการไหลของไอไปยังเมล็ด

วงแหวนเบ้าหลอมและตัวเว้นระยะ ซึ่งกำหนดช่องว่างระหว่างแหล่งที่มาและเมล็ดพืช

ฉนวนป้องกันเพิ่มเติมหรือเสารองรับในการออกแบบเตาเผาบางแบบ

การเคลือบชิ้นส่วนเหล่านี้ทั้งหมดหรือส่วนใหญ่จะสร้างสภาพพื้นผิวที่สอดคล้องกันทั่วทั้งโซนร้อน แทนที่จะมีพื้นผิวแบบเคลือบและไม่เคลือบแบบผสมที่อาจทำให้เกิดความไม่สมดุลทางความร้อนหรือทางเคมีเฉพาะที่

ทำไมต้อง CVD มากกว่าวิธีการสะสมแบบอื่น？

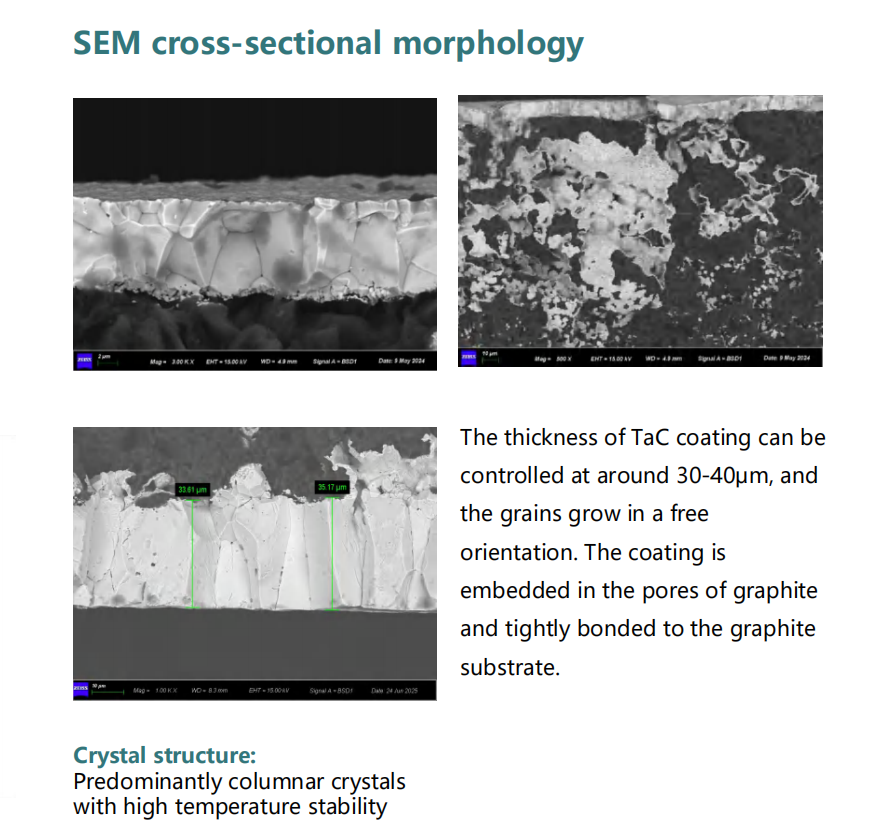

การเคลือบ TaC ไม่ทำงานเหมือนกันทั้งหมด เส้นทางการพ่นพลาสมาหรือซีเมนต์แบบแพ็คจะสร้างชั้นที่หนาขึ้นแต่มีความพรุนสูงกว่า การยึดเกาะที่ต่ำกว่า และมีความเสี่ยงที่จะเกิดการแตกเป็นเสี่ยงมากขึ้นภายใต้การเปลี่ยนแปลงอุณหภูมิแบบฉับพลัน CVD สร้างความแตกต่างด้วยการเติบโตของการเคลือบทีละอะตอมจากสารตั้งต้นในเฟสไอ ทำให้ได้โครงสร้างจุลภาคที่มีความหนาแน่นเต็มที่โดยมีขนาดเกรนไม่กี่ไมโครเมตรและมีความหนาสม่ำเสมอภายใน ±5 μm ทั่วทั้งส่วนประกอบที่มีพื้นที่ขนาดใหญ่

ความหนาของ TaC CVD มาตรฐานกำหนดไว้ที่ 30 ± 5 μm สำหรับถ้วยใส่ตัวอย่าง PVT และตัวจับยึดส่วนใหญ่ สำหรับเตาเผาที่ใช้รอบที่ยาวนานหรืออุณหภูมิสูงสุดที่สูงขึ้น สามารถใช้ความหนาที่ปรับแต่งเองได้สูงสุดถึง 40 μm การเคลือบที่หนาขึ้นจะเพิ่มความยาวกั้นการแพร่กระจาย แต่ต้องมีการจับคู่อย่างระมัดระวังกับค่าสัมประสิทธิ์การขยายตัวเนื่องจากความร้อนของซับสเตรตกราไฟท์ เพื่อหลีกเลี่ยงความเครียดจากการสัมผัส ซึ่งเป็นปัจจัยที่โดดเด่นในการออกแบบกระบวนการ CVD

ข้อควรพิจารณาในทางปฏิบัติสำหรับการรับเลี้ยงบุตรบุญธรรม

โรงงานที่เปลี่ยนจากส่วนประกอบที่ไม่เคลือบผิวไปเป็นส่วนประกอบที่เคลือบ TaC ควรคาดว่าจะมีการปรับเปลี่ยนในการควบคุมอุณหภูมิ การเคลือบจะเปลี่ยนการแผ่รังสีของพื้นผิว ซึ่งสามารถเปลี่ยนการอ่านค่าไพโรมิเตอร์หรือการสอบเทียบจากกำลังสู่อุณหภูมิได้ 20–50°C การเปลี่ยนแปลงนี้สามารถคาดเดาได้และทำซ้ำได้ ดังนั้นการดำเนินการสอบเทียบสั้นๆ ก็เพียงพอที่จะสร้างการตั้งค่าความร้อนที่ถูกต้องอีกครั้ง หลังจากการชดเชยเบื้องต้น ระบบเคลือบจะทำงานสม่ำเสมอตลอดการวิ่งมากกว่าระบบที่ไม่เคลือบ ช่วยลดความจำเป็นในการปรับแต่งต่อรัน

บทสรุป

การผลิต SiC ที่ใช้ PVT ทำให้เกิดความต้องการเป็นพิเศษกับส่วนประกอบสนามความร้อนของกราไฟท์ การเคลือบ CVD TaC ตอบสนองความต้องการเหล่านี้ผ่านเอฟเฟกต์ที่เชื่อมต่อถึงกันสี่แบบ: ยับยั้งการปล่อยอนุภาคคาร์บอน ปิดกั้นการโจมตีของซิลิคอนบนพื้นผิว คงความสมมาตรของสนามความร้อนตลอดลำดับการทำงานที่ขยายออกไป และยืดระยะเวลาการเปลี่ยนส่วนประกอบให้นานขึ้น ผลลัพธ์เหล่านี้ร่วมกันปรับปรุงความบริสุทธิ์ของคริสตัล เพิ่มผลผลิตต่อลูกที่ใช้งานได้ และลดต้นทุนต่อเวเฟอร์จากชิ้นส่วนที่บริโภคได้ เนื่องจากขนาดเวเฟอร์ SiC เคลื่อนไปทาง 200 มม. และความต้องการความหนาแน่นของข้อบกพร่องเข้มงวดมากขึ้น การใช้การเคลือบเชิงวิศวกรรมอย่าง TaC จึงมีแนวโน้มที่จะขยายจากตัวเลือกไปเป็นข้อกำหนดพื้นฐานในสายการผลิตขั้นสูง
