เหตุใด CVD TaC จึงเคลือบ "เกราะอุณหภูมิสูง" ในเซมิคอนดักเตอร์รุ่นที่สาม

สภาพแวดล้อมภายในเตาหลอมคริสตัล SiC เป็นหนึ่งในสภาพแวดล้อมที่เอื้ออำนวยน้อยที่สุดในการผลิตเซมิคอนดักเตอร์ อุณหภูมิเกิน 2,400°C ความเข้มข้นของไฮโดรเจนและแอมโมเนียมีสูง และส่วนประกอบกราไฟท์มักมีความเสี่ยงที่จะหลุดร่อนอนุภาคและปล่อยสิ่งเจือปนออกมาอย่างต่อเนื่อง วิศวกรกระบวนการแสวงหาโซลูชันวัสดุที่สามารถทนต่อความร้อนจัด สารเคมีที่รุนแรง และการปนเปื้อนมาเป็นเวลานานไปพร้อมๆ กัน

การเคลือบแทนทาลัมคาร์ไบด์ (TaC) CVD กลายเป็นคำตอบนั้นไปอย่างเงียบๆ โดยมีจุดหลอมเหลวที่ 3880°C อัตราการกัดกรดเพียง 0.2μm/ชม. ใน NH₃ และ 0.1μm/ชม. ใน H₂ และระดับสิ่งเจือปนวิกฤตที่วัดในหน่วย ppb อย่างไรก็ตาม สิ่งที่ทำให้น่าสนใจอย่างแท้จริงคือสิ่งที่เกิดขึ้นในพื้นที่การผลิต: ความหนาแน่นของข้อบกพร่องของไมโครไพพ์ลดลงมากกว่า 90% ปริมาณความเจือปนของผลึกทั้งหมดลดลงมากกว่า 70% และความต้านทานเพิ่มขึ้น 2 ถึง 3 เท่า
แล้วการเคลือบ TaC บรรลุเป้าหมายนี้ได้อย่างไร ข้อได้เปรียบด้านประสิทธิภาพมาจากไหน? แอปพลิเคชันใดในโลกแห่งความเป็นจริงที่ให้คุณค่ามากที่สุด? และตลาดมุ่งหน้าไปในทิศทางใด? บทความนี้จะสำรวจหลักการทางเทคนิค คุณสมบัติหลัก สถานการณ์การใช้งานหลัก และแนวโน้มอุตสาหกรรมของการเคลือบ CVD TaC อย่างเป็นระบบ

1. การเคลือบ CVD TaC คืออะไร?

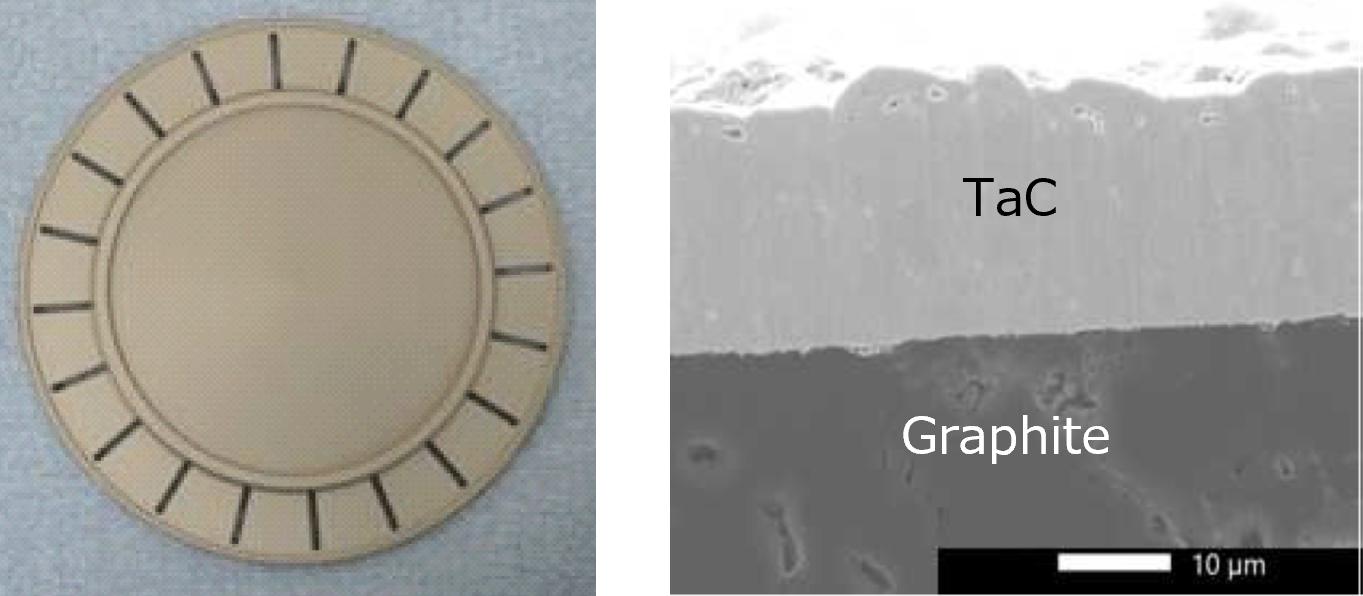

โดยพื้นฐานแล้ว การเคลือบ CVD TaC นั้นเป็นชั้นป้องกันของแทนทาลัมคาร์ไบด์ (TaC) ซึ่งเป็นสารประกอบเซรามิกที่มีลักษณะสีเหลืองทองที่โดดเด่น ซึ่งวางอยู่บนพื้นผิวกราไฟท์ที่มีความบริสุทธิ์สูงโดยใช้การสะสมไอสารเคมี ตัววัสดุนำคุณสมบัติที่หายากมารวมกัน ได้แก่ จุดหลอมเหลวที่ 3880°C ความแข็งในช่วง 15–19 GPa ความเฉื่อยทางเคมีที่รุนแรง และความต้านทานต่อการกัดกร่อนที่ทนทานได้ดีในสภาพแวดล้อมกระบวนการที่รุนแรง

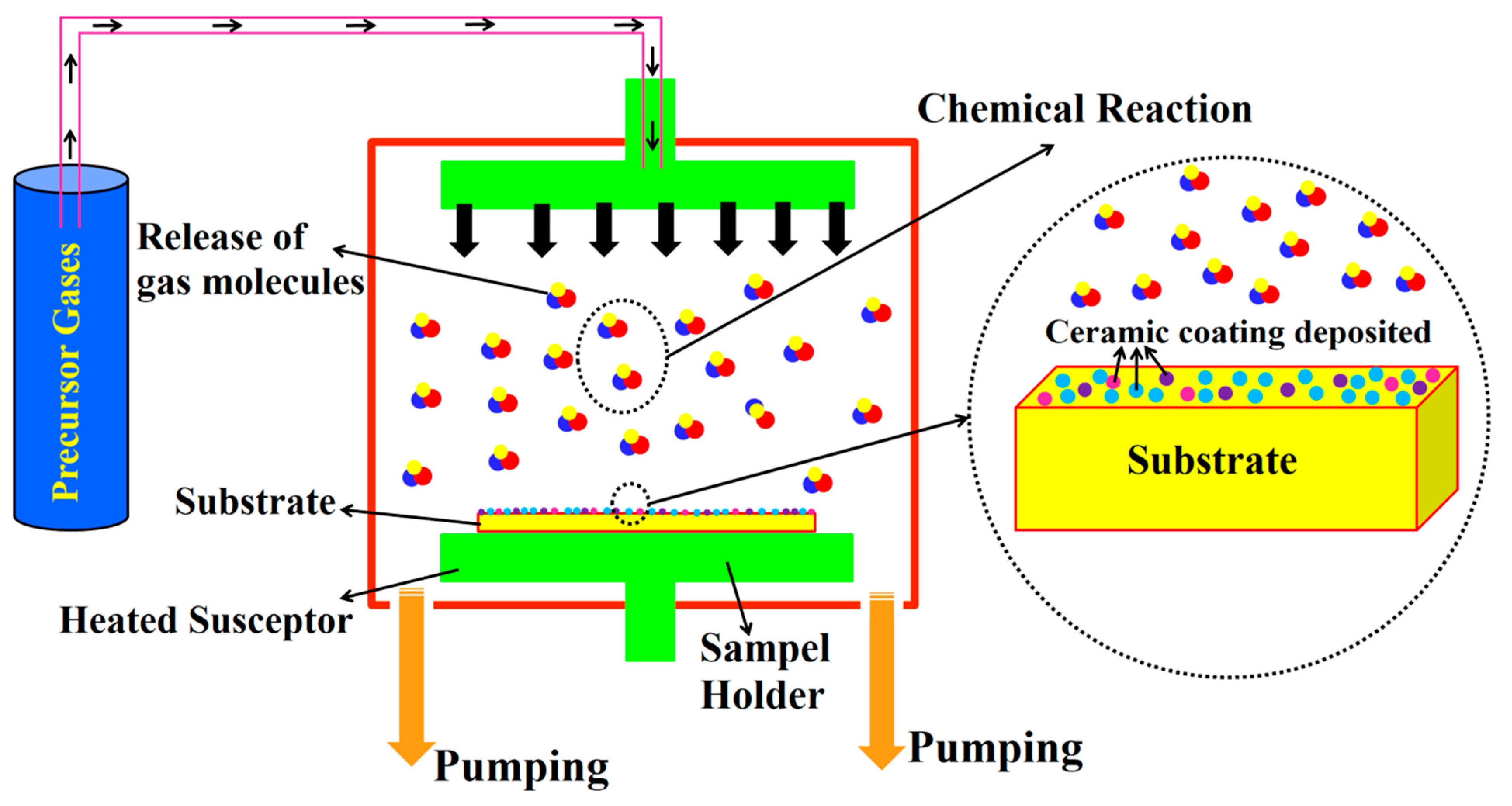

ในบรรดาวิธีต่างๆ ในการผลิตการเคลือบ TaC CVD ยังคงเป็นเส้นทางที่เติบโตเต็มที่ที่สุด ตามรายละเอียดแล้ว สูตรทั่วไปจะเริ่มต้นด้วยแทนทาลัมเพนตะคลอไรด์ (TaCl₅) และโพรพิลีน (C₃H₆) เป็นสารตั้งต้นของแทนทาลัมและคาร์บอน ซึ่งนำโดยอาร์กอนและไฮโดรเจนเข้าไปในห้องที่ให้ความร้อน เมื่อ TaCl₅ กลายเป็นไอไปถึงพื้นผิวกราไฟต์ มันจะดูดซับและผ่านลำดับของปฏิกิริยาการสลายตัวและการรวมตัวกันใหม่ รูปแบบใดที่ไม่ใช่แค่ชั้นพื้นผิว แต่เป็นการเคลือบที่มีความหนาแน่นและยึดเกาะได้ดี ซึ่งมีความสม่ำเสมอมากกว่าและสามารถควบคุมองค์ประกอบได้ดีกว่าที่สามารถทำได้ด้วยวิธีการทางเลือกอื่น เช่น เกลือหลอมเหลวหรือกระบวนการโซลเจล

2. ข้อได้เปรียบด้านประสิทธิภาพหลักของการเคลือบ CVD TaC

2.1 เสถียรภาพทางความร้อนที่สูงมาก
การเคลือบ CVD TaC จะหลอมละลายที่ 3880°C ดังนั้นจึงคงคุณภาพเสียงเชิงโครงสร้างแม้ที่อุณหภูมิสูงกว่า 2200°C ซึ่งทำให้เหมาะสมอย่างยิ่งสำหรับกระบวนการเซมิคอนดักเตอร์ที่มีความต้องการสูง เช่น การเติบโตของคริสตัล SiC และ MOCVD ซึ่งเป็นจุดที่การเคลือบ SiC ทั่วไปมักจะเสื่อมสภาพเมื่อสิ่งต่างๆ ร้อนเกินไป

2.2 ทนต่อการกัดกร่อนของสารเคมีได้ดีเยี่ยม
สารเคลือบนี้ทนทานต่อก๊าซในกระบวนการที่มีฤทธิ์กัดกร่อน เช่น ไฮโดรเจน แอมโมเนีย คลอไรด์ และไอซิลิคอน เมื่อเปรียบเทียบกับการเคลือบ SiC จะลดการเสื่อมสภาพของกราไฟท์และการปนเปื้อนของอนุภาคในสภาพแวดล้อมเซมิคอนดักเตอร์ที่มีอุณหภูมิสูง ผลลัพธ์? ความเสถียรของกระบวนการที่ดีขึ้นและผลผลิตเวเฟอร์ที่สูงขึ้น

2.3 มีความแข็งทางกลที่ดีและทนต่อแรงกระแทกจากความร้อน
การเคลือบ CVD TaC มีความแข็งและยึดเกาะอย่างแน่นหนากับซับสเตรตกราไฟท์ ดังนั้นจึงสึกหรอช้าและรับมือกับการเปลี่ยนแปลงอุณหภูมิอย่างฉับพลัน อาจใช้รอบการทำความร้อนและความเย็นอย่างรวดเร็วซ้ำๆ โดยไม่แตกร้าวหรือลอกออก นั่นหมายถึงอายุการใช้งานส่วนประกอบที่ยาวนานขึ้นและอัตราความเร็วของกระบวนการที่เร็วขึ้น

2.4 ความบริสุทธิ์สูงและปราบปรามสิ่งเจือปน
การเคลือบ TaC มีระดับสิ่งเจือปนต่ำมากและทำหน้าที่เป็นเกราะป้องกันการแพร่กระจายของของแข็ง โดยจะหยุดสิ่งปนเปื้อนไม่ให้เคลื่อนออกจากซับสเตรตของกราไฟท์และเข้าสู่สภาพแวดล้อมการเจริญเติบโต ซึ่งจะช่วยลดข้อบกพร่องของคริสตัล ป้องกันสิ่งเจือปน และปรับปรุงทั้งคุณภาพและความต้านทานของคริสตัล SiC

3. สถานการณ์การใช้งานทั่วไปของการเคลือบ CVD TaC

3.1 การเติบโตของผลึกเดี่ยว SiC (วิธี PVT)
ในกระบวนการเติบโต PVT ของผลึกเดี่ยว SiC นั้น การเคลือบ TaC จะถูกนำไปใช้กับส่วนประกอบกราไฟท์ที่สำคัญ เช่น ถ้วยใส่ตัวอย่าง วงแหวนนำทาง และตัวยึดคริสตัลเมล็ดพืช การวิจัยโดย Fan และคณะ บ่งชี้ว่าการเคลือบ TaC ไม่เพียงแต่ให้การปกป้องทางกายภาพเท่านั้น แต่ยังควบคุมการไล่ระดับของอุณหภูมิที่ส่วนต่อการเติบโตของคริสตัล ปรับปรุงความสม่ำเสมอของอุณหภูมิในแนวรัศมี รักษาปริมาณสารสัมพันธ์ของการระเหิดของ SiC ยับยั้งการเคลื่อนตัวของสารเจือปน และลดการใช้พลังงานด้วยคุณลักษณะการปล่อยก๊าซต่ำ การวิจัยโดย Meng และคณะ ใน Journal of Crystal Growth ยังยืนยันอีกว่าแท่งคริสตัลที่ปลูกโดยใช้โครงสร้างเบ้าหลอมที่มีวงแหวนรีเลย์กราไฟท์เคลือบ TaC และกระดาษกราไฟท์แสดงคุณลักษณะที่เหนือกว่าในด้านความสมบูรณ์แบบของคริสตัลและรูปร่างส่วนต่อประสาน การวัดตามจริงแสดงให้เห็นว่าส่วนเบี่ยงเบนเส้นผ่านศูนย์กลางของแท่งคริสตัลที่ปลูกด้วยถ้วยใส่ตัวอย่างที่เคลือบ TaC คือ ≤2% และความเรียบของพื้นผิวคริสตัล (RMS) ได้รับการปรับปรุงขึ้น 40%

3.2 การเจริญเติบโตของเยื่อบุผิว GaN/SiC

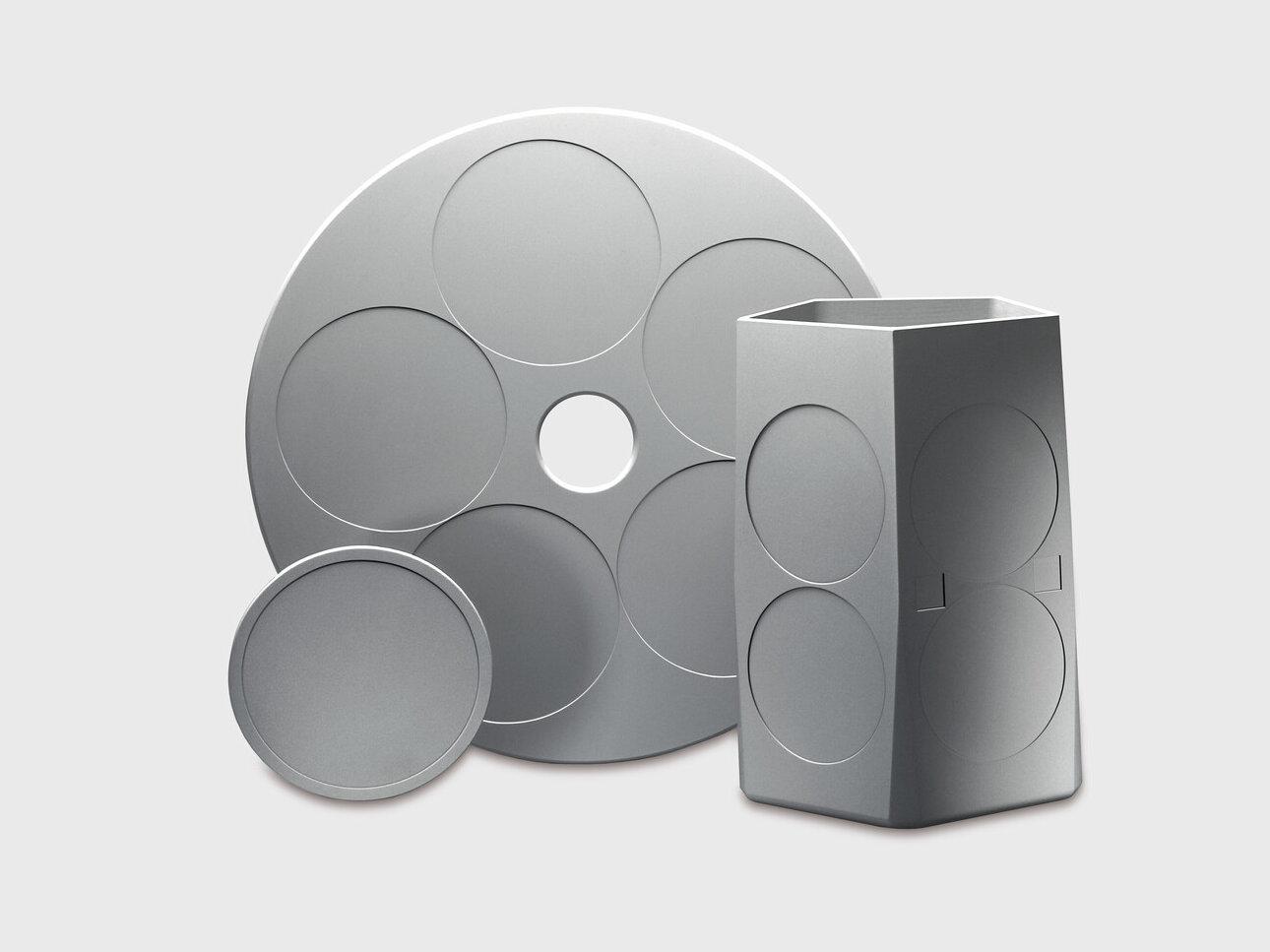

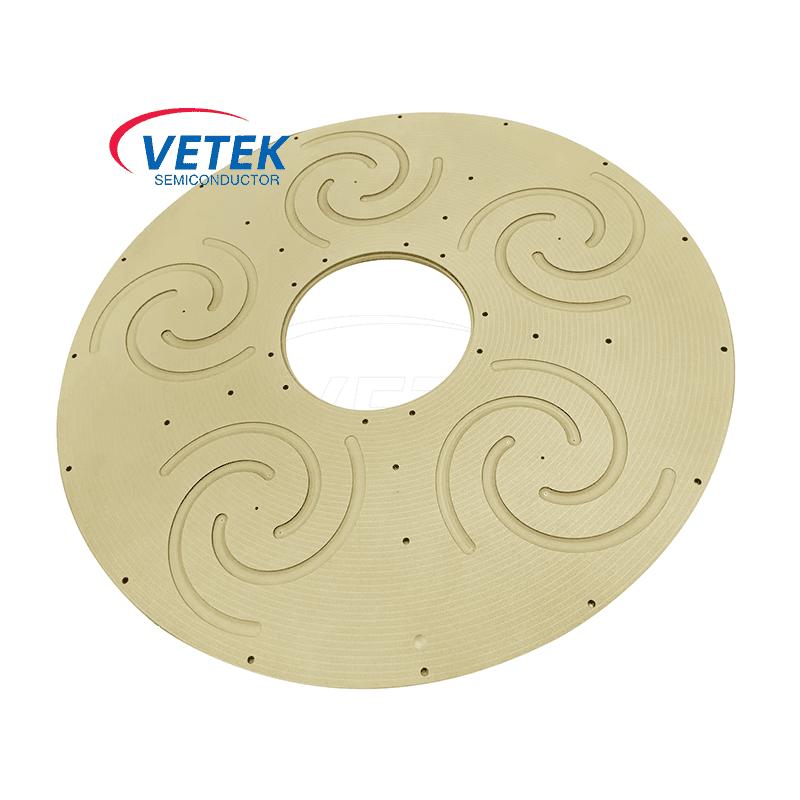

ในห้องปฏิกิริยา CVD สำหรับเอพิแทกซี GaN และ SiC การเคลือบ TaC ถูกนำมาใช้อย่างกว้างขวางกับส่วนประกอบต่างๆ เช่น ตัวพาแผ่นเวเฟอร์ จานดาวเทียม หัวฉีด และเซ็นเซอร์ ส่วนประกอบเหล่านี้จำเป็นต้องทำงานเป็นเวลานานในสภาพแวดล้อมที่มีอุณหภูมิสูงและมีฤทธิ์กัดกร่อน และการเคลือบ TaC สามารถยืดอายุการใช้งานและปรับปรุงผลผลิตของกระบวนการได้อย่างมาก ในอุปกรณ์ MOCVD เช่น Aixtron G5 การเคลือบ TaC ได้รับการพิสูจน์แล้วว่าเป็นวัสดุหลักในการรับประกันความเสถียรของกระบวนการ

3.3 เครื่องทำความร้อนระบบ MOCVD

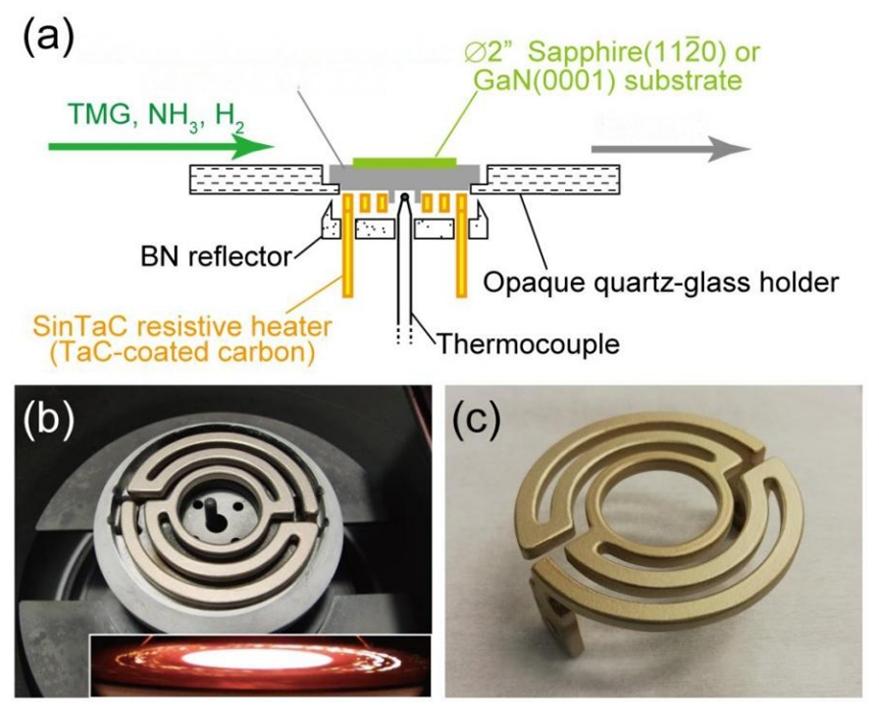

เครื่องทำความร้อนกราไฟท์เคลือบ TaC ได้รับการนำไปใช้ในระบบ MOCVD อย่างประสบความสำเร็จ เมื่อเปรียบเทียบกับเครื่องทำความร้อนที่เคลือบ pBN แบบดั้งเดิม เครื่องทำความร้อน TaC ให้ประสิทธิภาพการทำความร้อนและความสม่ำเสมอที่ดีกว่า ลดการใช้พลังงาน และเนื่องมาจากการแผ่รังสีพื้นผิวที่ต่ำกว่า (0.3) จึงช่วยปรับปรุงความสมบูรณ์ของสนามความร้อน จากการวิจัยของ Fan และคณะ การเคลือบ TaC ที่มีการปล่อยรังสีต่ำไม่เพียงแต่ช่วยเพิ่มความสม่ำเสมอของอุณหภูมิสำหรับการเจริญเติบโตของผลึกเท่านั้น แต่ยังช่วยเพิ่มคุณภาพของการสะสมของ epitaxis ของ GaN อีกด้วย

3.4 การใช้งานทางอุตสาหกรรมที่มีอุณหภูมิสูง
นอกเหนือจากสาขาเซมิคอนดักเตอร์แล้ว การเคลือบ TaC ยังใช้กับส่วนประกอบทางอุตสาหกรรมที่มีอุณหภูมิสูง เช่น ส่วนประกอบทำความร้อนแบบต้านทาน หัวฉีด วงแหวนป้องกัน และฟิกซ์เจอร์สำหรับการเชื่อม โดยใช้ประโยชน์จากข้อได้เปรียบที่ครอบคลุมในด้านความต้านทานความร้อนและความต้านทานการกัดกร่อนได้อย่างเต็มที่

4. CVD TaC กับ SiC Coating: จะเลือกอย่างไร

ในอุตสาหกรรมเซมิคอนดักเตอร์ CVD SiC และ CVD TaC เป็นสารเคลือบป้องกันที่สำคัญที่สุดสองชนิดสำหรับส่วนประกอบกราไฟท์ ตัวเลือกขึ้นอยู่กับข้อกำหนดอุณหภูมิกระบวนการเฉพาะ

การเคลือบ CVD SiC:ค่าสัมประสิทธิ์การขยายตัวจากความร้อนต่ำ ความเสถียรของโครงสร้างที่ดี และความได้เปรียบด้านต้นทุนในสภาพแวดล้อมที่อุณหภูมิต่ำกว่า 1800°C ซึ่งใช้กันอย่างแพร่หลายในสถานการณ์ที่มีอุณหภูมิปานกลางถึงสูง เช่น ถาด LED epitaxial และถาด monocrystalline ซิลิคอน epitaxis

การเคลือบ CVD TaC:ความเสถียรทางความร้อนที่สูงขึ้น (จุดหลอมเหลว 3880°C เทียบกับ ~2700°C สำหรับ SiC) ความเฉื่อยทางเคมีที่แข็งแกร่งขึ้น เหมาะอย่างยิ่งสำหรับสภาพแวดล้อมที่มีอุณหภูมิสูงพิเศษและมีการกัดกร่อนสูงที่สูงกว่า 2000°C เช่น การเติบโตของผลึกเดี่ยว SiC และ GaN epitaxy

พูดง่ายๆ:เมื่ออุณหภูมิกระบวนการสูงกว่า 1,800°C โดยเฉพาะอย่างยิ่งเมื่อมีก๊าซที่มีฤทธิ์กัดกร่อน เช่น ไฮโดรเจนและแอมโมเนีย การเคลือบ TaC คือตัวเลือกที่เหนือกว่า

5. แนวโน้มตลาดและแนวโน้มอุตสาหกรรม

การขยายตัวอย่างรวดเร็วของการเติบโตของผลึกเดี่ยวและ epitaxy ของ SiC กำลังดึงความต้องการการเคลือบ TaC ให้สูงขึ้นอย่างรวดเร็ว การศึกษาตลาดสองครั้งล่าสุดชี้ไปที่ตลาดที่จวนจะขยายขนาดอย่างมีนัยสำคัญ QYResearch ในภาพรวมตลาดการเคลือบ TaC ทั่วโลก การวิเคราะห์เชิงลึกและการคาดการณ์ถึงปี 2031 กำหนดตลาดการเคลือบแทนทาลัมคาร์ไบด์ทั่วโลกในปี 2024 ที่ประมาณ 45 ล้านเหรียญสหรัฐ และคาดการณ์ว่าจะมีมูลค่าถึง 142 ล้านเหรียญสหรัฐภายในปี 2574 ซึ่งเป็นอัตราการเติบโตต่อปีที่ 17.9% ตัวเลขของ Global Info Research อยู่ในช่วงเดียวกัน โดยประเมินตลาดในปี 2024 ที่ประมาณ 47 ล้านดอลลาร์สหรัฐ และคาดการณ์ว่าจะเพิ่มขึ้นเป็น 143 ล้านดอลลาร์สหรัฐภายในปี 2574 ซึ่งคิดเป็น CAGR ที่ 17.5% ความสอดคล้องระหว่างการคาดการณ์เหล่านี้ทำให้มั่นใจได้ว่าการเคลือบ TaC กำลังเข้าสู่ช่วงการเติบโตที่ยั่งยืน

ในส่วนของผู้ที่จัดหาตลาดนี้นั้น ยังคงกระจุกตัวอยู่ที่ด้านบนพอสมควร Momentive Technologies, Tokai Carbon และ Toyo Tanso รวมกันคิดเป็นประมาณ 76% ของรายได้ทั่วโลก [10] ในทางภูมิศาสตร์ อเมริกาเหนือเป็นผู้นำโดยมีประมาณ 45% ของตลาด ในขณะที่เอเชียแปซิฟิกตามหลังอยู่ประมาณ 41% อย่างไรก็ตาม ความสมดุลของภูมิภาคนั้นกำลังเริ่มเปลี่ยนไป ผู้ผลิตในจีนกำลังลงทุนอย่างหนักเพื่อปิดช่องว่าง และ VeTek Semiconductor ก็เป็นกรณีสำคัญ: ความสามารถในการเคลือบ CVD TaC ของบริษัทได้ขยายไปยังส่วนประกอบที่มีเส้นผ่านศูนย์กลางขนาดใหญ่ถึง 750 มม. ทำให้เป็นหนึ่งในผู้เล่นในประเทศเพียงไม่กี่รายที่สามารถจัดการชิ้นส่วนในระดับนั้นได้

เมื่อมองไปข้างหน้า การเปลี่ยนไปใช้ซับสเตรต SiC ขนาด 8 นิ้วกำลังสร้างมาตรฐานที่สูงขึ้นสำหรับความสม่ำเสมอของสนามความร้อนและความน่าเชื่อถือในการเคลือบในอุปกรณ์การผลิต แนวโน้มดังกล่าวเพียงอย่างเดียวมีแนวโน้มที่จะช่วยเสริมบทบาทของการเคลือบ TaC ในฐานะวัสดุเชิงกลยุทธ์ในการผลิตแผ่นเวเฟอร์ในอีกหลายปีข้างหน้า

6. เทคโนโลยีการเคลือบ TaC ของ VeTek Semiconductor

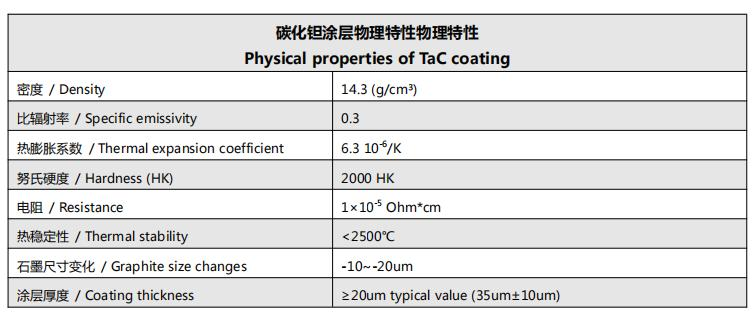

แหล่งข้อมูล: ข้อมูลจำเพาะทางเทคนิคของผลิตภัณฑ์ VeTek Semiconductor

การเคลือบ CVD TaC ของ VeTek มีเสถียรภาพอุณหภูมิที่ดี มีความบริสุทธิ์สูงเป็นพิเศษ ทนทานต่อการกัดกร่อนของ H₂/NH₃/SiH₄/Si ทนต่อการเปลี่ยนแปลงอุณหภูมิอย่างฉับพลัน ทนทานต่อการเปลี่ยนแปลงอุณหภูมิอย่างฉับพลัน การยึดเกาะสูงกับพื้นผิวกราไฟท์ และการครอบคลุมการเคลือบที่สม่ำเสมอ สามารถนำไปใช้กับส่วนประกอบหลักได้ เช่น ตัวรับความร้อนแบบเหนี่ยวนำ องค์ประกอบความร้อนแบบต้านทาน และชิ้นส่วนป้องกันความร้อน บริษัทมีความสามารถในการตัดเฉือนขั้นสูงเพื่อผลิตส่วนประกอบพื้นผิวกราไฟต์ เซรามิก หรือโลหะทนไฟ และให้บริการการประมวลผลการเคลือบเซรามิก SiC หรือ TaC แบบครบวงจรภายในบริษัทแบบครบวงจร เช่นเดียวกับบริการการเคลือบสำหรับชิ้นส่วนที่ลูกค้าเป็นผู้จัดหา

7. บทสรุป

ในขณะที่อุตสาหกรรมเซมิคอนดักเตอร์รุ่นที่สามเร่งไปสู่ขนาดที่ใหญ่ขึ้น (8 นิ้ว) ความหนาแน่นของพลังงานที่สูงขึ้น และต้นทุนที่ลดลง ความต้องการด้านประสิทธิภาพของวัสดุในกระบวนการผลิตก็เริ่มเข้มงวดมากขึ้น ด้วยจุดหลอมเหลวที่สูงมาก ความเฉื่อยทางเคมีที่โดดเด่น และคุณสมบัติเชิงกลที่ดีเยี่ยม การเคลือบ CVD TaC จึงกลายเป็น "มาตรฐานทองคำ" สำหรับกระบวนการเซมิคอนดักเตอร์อุณหภูมิสูงกว่า 2000°C ตั้งแต่การเติบโตของผลึกเดี่ยว SiC ไปจนถึง epitaxy GaN จากเครื่องทำความร้อน MOCVD ไปจนถึงตัวพาเวเฟอร์ การเคลือบ TaC มอบรากฐานวัสดุที่ขาดไม่ได้สำหรับการผลิตเซมิคอนดักเตอร์

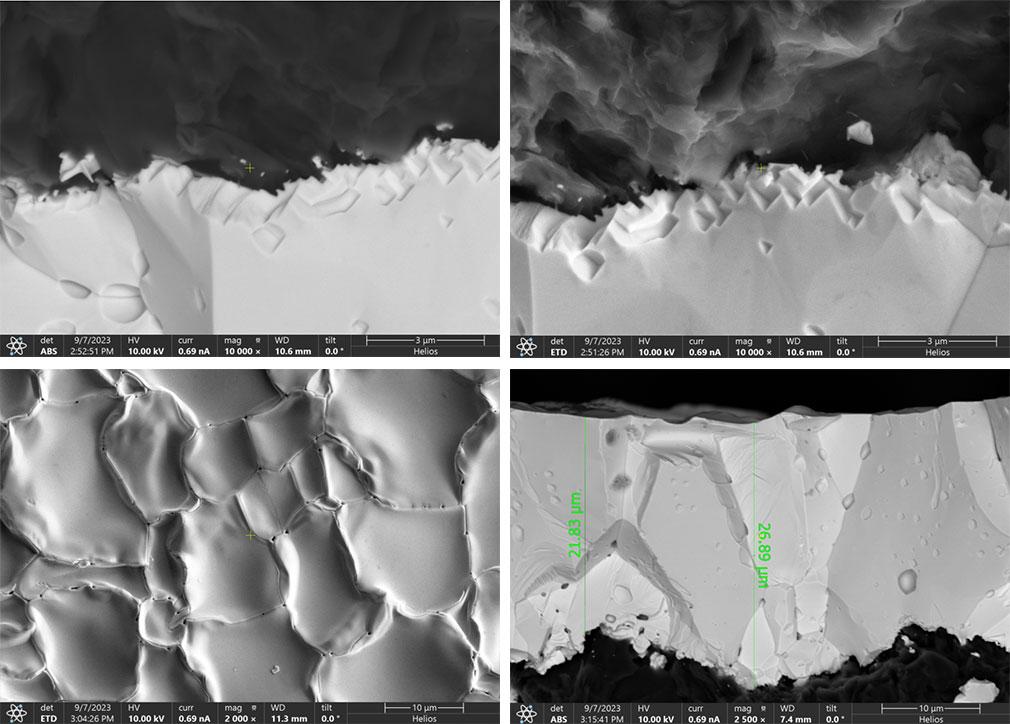

VeTek Semiconductor มุ่งมั่นที่จะนำเสนอผลิตภัณฑ์เคลือบ CVD TaC คุณภาพสูงและโซลูชันที่ปรับแต่งให้แก่ลูกค้าทั่วโลกผ่านการลงทุนด้านการวิจัยและพัฒนาอย่างต่อเนื่องและการทำซ้ำทางเทคโนโลยี หากคุณต้องการข้อมูลทางเทคนิคโดยละเอียด การวิเคราะห์ภาคตัดขวาง SEM หรือการประเมินผลการเขียนแบบแบบกำหนดเอง โปรดติดต่อเรา

อ้างอิง

[1] ซัน, เจ., จาง, คิว., & หลี่, เอ็กซ์. (2021)ความคืบหน้าการวิจัยเกี่ยวกับการเคลือบแทนทาลัมคาร์ไบด์บนวัสดุคาร์บอน ความก้าวหน้าในด้านวัสดุศาสตร์(มีจำหน่ายที่ ScienceDirect)

[2] คิม ดี.วาย. และคณะ (2559)การสะสมไอสารเคมีของแทนทาลัมคาร์ไบด์จากระบบ TaCl₅-C₃H₆-Ar-H₂ วารสารสมาคมเซรามิกเกาหลี, 53(6), 597-603

[3] Ma, Q., Hu, R., Liu, X., Yang, S., Lu, X., Liu, D., … Gao, P. (2026)ศึกษาวิวัฒนาการของโครงสร้างจุลภาคและคุณสมบัติเชิงกลของการเคลือบ TaC ที่ใช้กราไฟท์ภายใต้สภาวะที่ไม่เอื้ออำนวยต่างๆ วารสารโลหะผสมและสารประกอบ 1,061 doi:10.1016/j.jallcom.2026.187440

[4] Fan, W., Qu, H., Chang, S. I. และคณะ (2019)การวิจัยเกี่ยวกับผลกระทบของการเคลือบ TaC ต่อการควบคุมกระบวนการ SiC PVT และคุณภาพคริสตัล ข้อมูลการวิจัยร่วมมหาวิทยาลัยดงอึย ประเทศเกาหลีใต้

[5] เม้ง เจ และคณะ (2022)ควบคุมคุณภาพการเจริญเติบโตโดยการปรับโครงสร้างถ้วยใส่ตัวอย่างให้เหมาะสมสำหรับการเติบโตของผลึกเดี่ยว SiC ขนาดใหญ่ วารสารการเจริญเติบโตของคริสตัล600, 126929. ดอย:10.1016/j.jcrysgro.2022.126929

[6] การวิจัย QY (2025).แนวโน้มตลาดการเคลือบ TaC ทั่วโลกในการวิเคราะห์เชิงลึกและการคาดการณ์ถึงปี 2031
