กระบวนการสะสมไอสารเคมี

กระบวนการสะสมไอสารเคมี

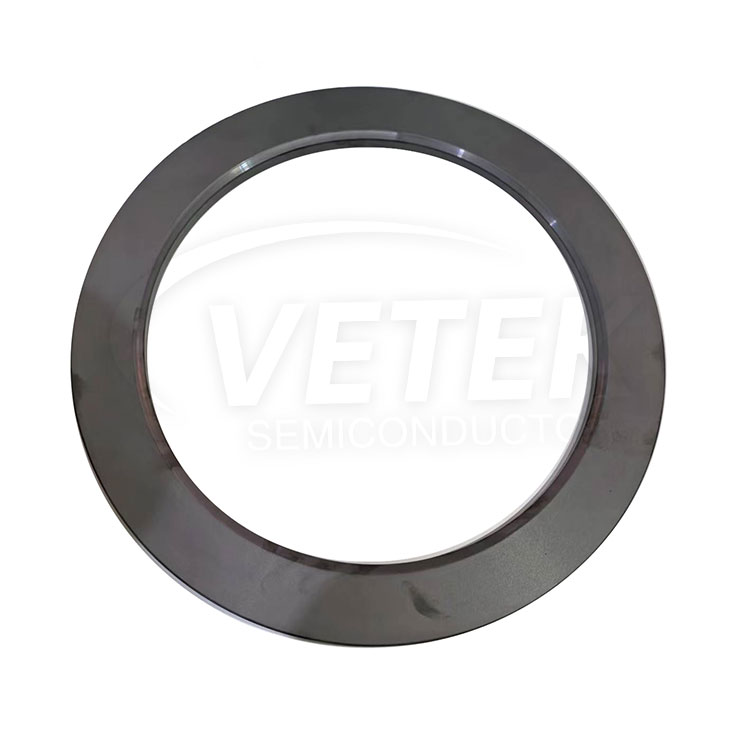

Vetek Semiconductor มีความมุ่งมั่นในการวิจัยและพัฒนาและผลิตวัสดุเซมิคอนดักเตอร์ขั้นสูง วันนี้ Vetek Semiconductor มีความคืบหน้าอย่างมากในกระบวนการสะสมไอน้ำของ Solid SiC Edge Ring Products และสามารถให้ลูกค้าได้รับวงแหวน SIC Edge ที่ปรับแต่งได้สูง วงแหวนขอบ SIC ของแข็งให้ความสม่ำเสมอของการแกะสลักที่ดีขึ้นและการวางตำแหน่งเวเฟอร์ที่แม่นยำเมื่อใช้กับชัคไฟฟ้าสถิตเพื่อให้มั่นใจว่าผลลัพธ์การแกะสลักที่สอดคล้องและเชื่อถือได้ รอคอยการสอบถามของคุณและเป็นพันธมิตรระยะยาวของกันและกัน

VETEK SEMICONDUCTOR CHECIANT VAPOR DEPOSITION Process Ring Solid SiC Edge Ring เป็นวิธีแก้ปัญหาที่ทันสมัยออกแบบมาโดยเฉพาะสำหรับกระบวนการ ETCH แบบแห้งซึ่งให้ประสิทธิภาพและความน่าเชื่อถือที่เหนือกว่า เราต้องการจัดหาแหวนการสะสมไอสารเคมีคุณภาพสูงให้คุณ

แอปพลิเคชัน:

กระบวนการสะสมไอของไอน้ำแบบของแข็งที่ใช้ในการใช้งานของ Solid SiC Edge ในการแกะสลักแบบแห้งเพื่อเพิ่มการควบคุมกระบวนการและเพิ่มประสิทธิภาพการแกะสลัก มันมีบทบาทสำคัญในการกำกับและ จำกัด พลังงานพลาสมาในระหว่างกระบวนการแกะสลักเพื่อให้มั่นใจว่าการกำจัดวัสดุที่แม่นยำและสม่ำเสมอ วงแหวนโฟกัสของเราเข้ากันได้กับระบบการกัดแห้งที่หลากหลายและเหมาะสำหรับกระบวนการแกะสลักที่หลากหลายในอุตสาหกรรม


การเปรียบเทียบวัสดุ:


กระบวนการ CVD Solid SiC Edge Ring:


 วัสดุ: วงแหวนโฟกัสถูกประดิษฐ์จาก SIC SIC ซึ่งเป็นวัสดุเซรามิกที่มีความบริสุทธิ์สูงและมีประสิทธิภาพสูง มันถูกเตรียมโดยการสะสมไอสารเคมี วัสดุ SIC ของแข็งให้ความทนทานที่ยอดเยี่ยมความต้านทานอุณหภูมิสูงและคุณสมบัติเชิงกลที่ยอดเยี่ยม

 ข้อดี: วงแหวน CVD SIC นำเสนอเสถียรภาพทางความร้อนที่โดดเด่นรักษาความสมบูรณ์ของโครงสร้างแม้ภายใต้สภาวะอุณหภูมิสูงที่พบในกระบวนการ Etch แห้ง ความแข็งสูงของมันช่วยให้มั่นใจได้ถึงความต้านทานต่อความเครียดทางกลและการสึกหรอซึ่งนำไปสู่ชีวิตการบริการที่ยืดเยื้อ ยิ่งไปกว่านั้น Solid SIC ยังแสดงความเฉื่อยชาของสารเคมีปกป้องจากการกัดกร่อนและรักษาประสิทธิภาพไว้ตลอดเวลา

Chemical Vapor Deposition Process

การเคลือบ CVD SIC:


 วัสดุ: การเคลือบ CVD sic เป็นการสะสมฟิล์มบาง ๆ ของ SIC โดยใช้เทคนิคการสะสมไอสารเคมี (CVD) การเคลือบจะถูกนำไปใช้กับวัสดุพื้นผิวเช่นกราไฟท์หรือซิลิกอนเพื่อให้คุณสมบัติ SIC กับพื้นผิว

 การเปรียบเทียบ: ในขณะที่การเคลือบ CVD SIC มีข้อได้เปรียบบางอย่างเช่นการทับถมของรูปร่างที่ซับซ้อนและคุณสมบัติของฟิล์มที่ปรับได้พวกเขาอาจไม่ตรงกับความทนทานและประสิทธิภาพของ SIC ความหนาของการเคลือบโครงสร้างผลึกและความขรุขระของพื้นผิวอาจแตกต่างกันไปตามพารามิเตอร์กระบวนการ CVD ซึ่งอาจส่งผลกระทบต่อความทนทานของการเคลือบและประสิทธิภาพโดยรวม


โดยสรุปวงแหวนโฟกัส SIC ของ Vetek Semiconductor เป็นตัวเลือกที่ยอดเยี่ยมสำหรับการใช้งาน ETCH แบบแห้ง วัสดุ SIC ที่เป็นของแข็งช่วยให้มั่นใจได้ถึงความต้านทานอุณหภูมิสูงความแข็งที่ยอดเยี่ยมและความเฉื่อยทางเคมีทำให้เป็นวิธีการแก้ปัญหาที่เชื่อถือได้และยาวนาน ในขณะที่การเคลือบ CVD SIC มีความยืดหยุ่นในการทับถมแหวน CVD SIC นั้นยอดเยี่ยมในการให้ความทนทานและประสิทธิภาพที่ไม่มีใครเทียบได้สำหรับการเรียกร้องกระบวนการกัดแห้ง


คุณสมบัติทางกายภาพของ SIC SIC


คุณสมบัติทางกายภาพของ SIC SIC
ความหนาแน่น 3.21 g/cm3
ความต้านทานไฟฟ้า 102 Ω/cm
ความแข็งแรงของการโค้งงอ 590 MPA (6000kgf/cm2)
โมดูลัสของ Young 450 เกรดเฉลี่ย (6000kgf/mm2)
Vickers Hardness 26 เกรดเฉลี่ย (2650kgf/mm2)
C.T.E. (RT-1000 ℃) 4.0 x10-6/k
การนำความร้อน (RT) 250 w/mk

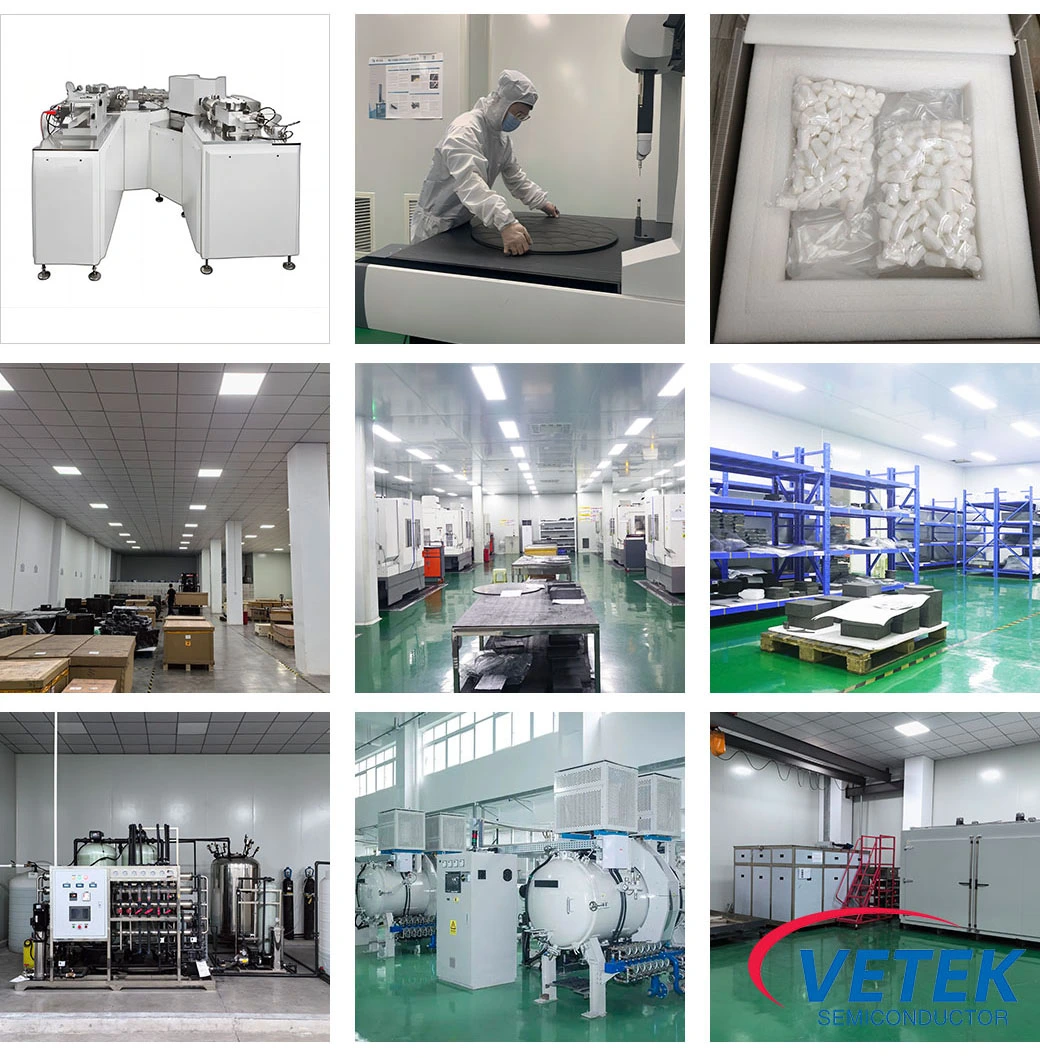

Vetek Semiconductor CVD Process Solid SiC Edge Ring Production Shop

CVD Process Solid SiC Ring Production Shop
