คุณสมบัติที่สำคัญ
การใช้งาน
การใช้งานทั่วไปได้แก่:
• การเจริญเติบโตของเยื่อบุผิว SiC
• GaN MOCVD Epitaxy
• การเจริญเติบโตของเยื่อบุผิว AlN
• การผลิตเซมิคอนดักเตอร์รุ่นที่สาม
• อุปกรณ์อิเล็กทรอนิกส์กำลังสูง
• อุปกรณ์คลื่นความถี่วิทยุ
• การผลิตไมโครแอลอีดี
• การวิจัยและระบบการผลิตนำร่อง
อุปกรณ์ที่เข้ากันได้
แพลตฟอร์มที่เข้ากันได้ได้แก่:
• เอกซ์ตรอน
• แอลพีอี
• วีโก้
• อเมค
• นูแฟลร์
• เครื่องปฏิกรณ์ CVD และ MOCVD แบบกำหนดเอง
นอกจากนี้ยังมี:
• ผู้ให้บริการเวเฟอร์
• ตัวรับดาวเคราะห์
• ตัวรับลำกล้อง
• ดิสก์หมุน
• ชิ้นส่วนฮาล์ฟมูน
• แผ่นปิดฝา
• ส่วนประกอบกราไฟท์
• ส่วนประกอบสนามความร้อนแบบกำหนดเอง
ข้อมูลจำเพาะทางเทคนิค
วัสดุพื้นผิว กราไฟท์ไอโซสแตติกที่มีความบริสุทธิ์สูง วัสดุเคลือบ CVD แทนทาลัมคาร์ไบด์ (TaC) ความหนาของการเคลือบ 20–40 μm (ปรับแต่งได้) ความบริสุทธิ์ของการเคลือบ สูงถึง 99.9995% อุณหภูมิในการทำงานสูงสุด >2000°C (บรรยากาศเฉื่อย) ความหนาแน่น 14.3 ก./ซม.³ ความแข็ง ~2000ฮ่องกง ค่าสัมประสิทธิ์การขยายตัวทางความร้อน 6.3 × 10⁻⁶/เค ความต้านทานไฟฟ้า 1 × 10⁻⁵ Ω·ซม ขนาดที่มีจำหน่าย ปรับแต่ง การใช้งานทั่วไป SiC, GaN, AlN Epitaxy
กราไฟท์ไอโซสแตติกที่มีความบริสุทธิ์สูง
CVD แทนทาลัมคาร์ไบด์ (TaC)
>2000°C (บรรยากาศเฉื่อย)
คำถามที่พบบ่อย

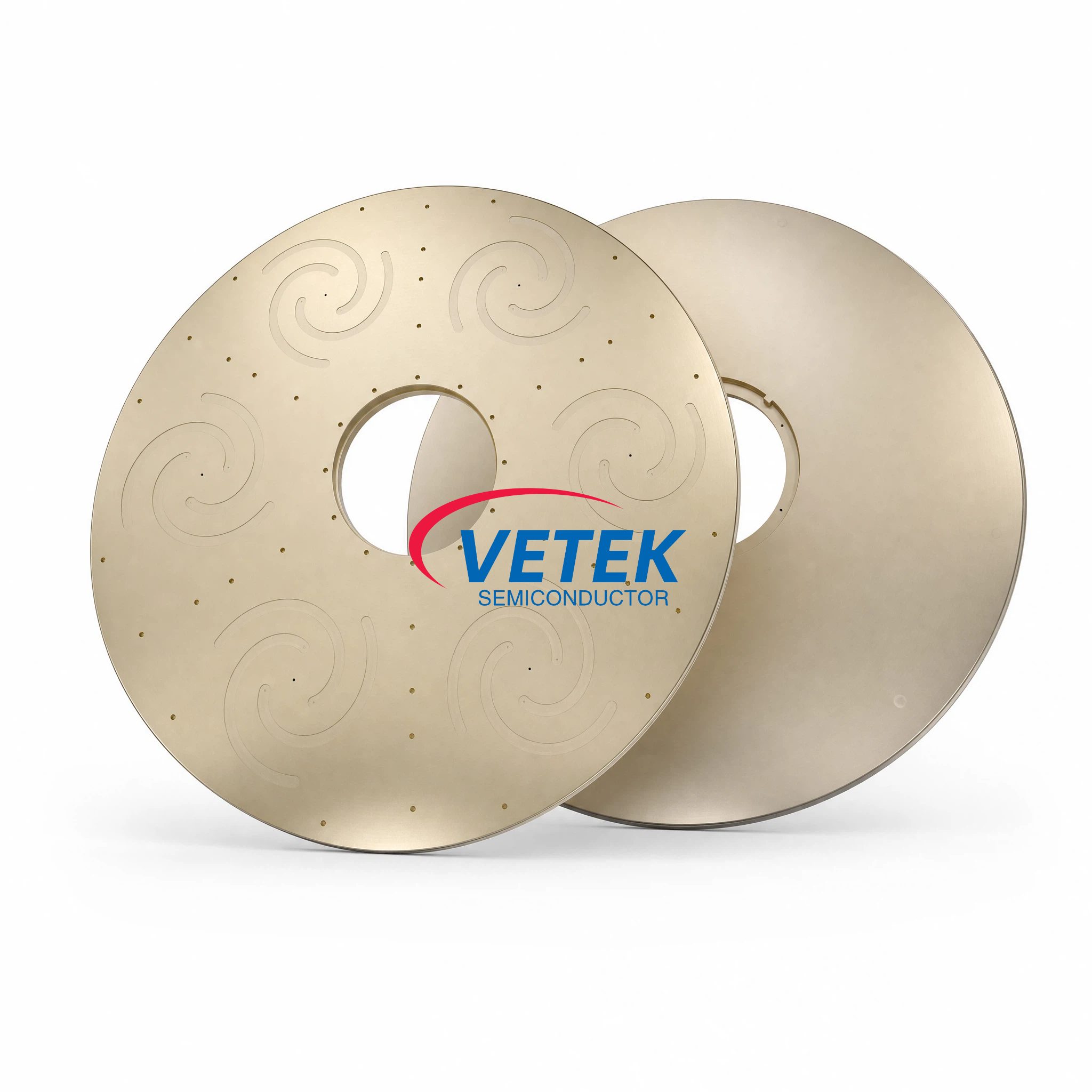

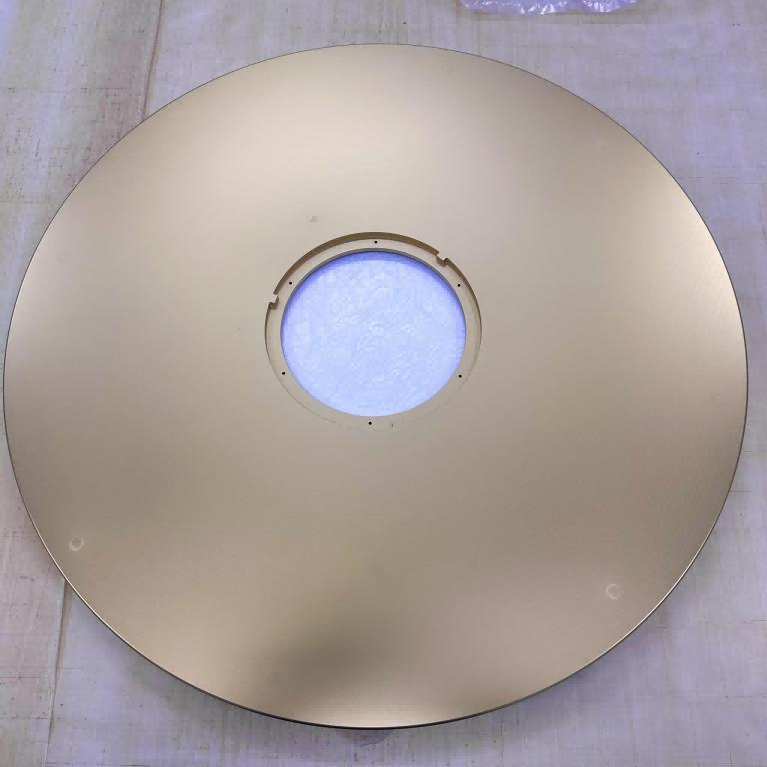

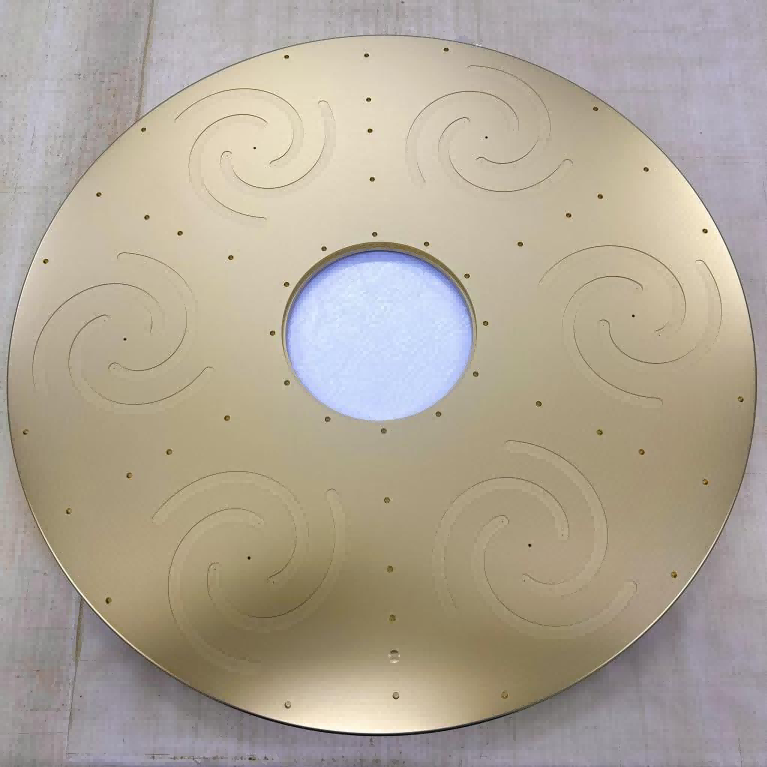

1. CVD TaC Coated Susceptor คืออะไร
ส่วนประกอบกราไฟท์ที่มีความบริสุทธิ์สูงได้รับการปกป้องโดยการเคลือบ CVD TaC หนาแน่น ซึ่งใช้เป็นพาหะเวเฟอร์ในระหว่างการเจริญเติบโตของเยื่อบุผิว
2. ทำไมต้องใช้ TaC coaแทนการเคลือบ SiC?
TaC ทนต่ออุณหภูมิที่สูงขึ้น ความเสถียรทางเคมีที่เหนือกว่า และอายุการใช้งานที่ยาวนานขึ้น
3.กระบวนการเซมิคอนดักเตอร์ใดใช้ TaC-cตัวรับข้าวโอ๊ต?
SiC epitaxy, GaN MOCVD, AlN epitaxy และกระบวนการเจริญเติบโตของผลึกที่อุณหภูมิสูงอื่นๆ
4. VETEK สามารถผลิตตัวรับแบบสั่งทำได้หรือไม่?
ใช่. เราจัดเตรียมการออกแบบที่ปรับแต่งตามแบบของลูกค้าและข้อกำหนดด้านกระบวนการ
5. เครื่องปฏิกรณ์ยี่ห้อใดบ้างที่รองรับ
Aixtron, LPE, Veeco, AMEC, NuFlare และระบบหลักอื่นๆ
