ค่าวิกฤตของการวางแผนเชิงกลเคมี (CMP) ในการผลิตเซมิคอนดักเตอร์รุ่นที่สาม

ในโลกของอุปกรณ์อิเล็กทรอนิกส์กำลังที่มีเดิมพันสูง ซิลิคอนคาร์ไบด์ (SiC) และแกลเลียมไนไตรด์ (GaN) กำลังเป็นหัวหอกในการปฏิวัติ ตั้งแต่ยานพาหนะไฟฟ้า (EV) ไปจนถึงโครงสร้างพื้นฐานด้านพลังงานหมุนเวียน อย่างไรก็ตาม ความแข็งและความเฉื่อยทางเคมีในตำนานของวัสดุเหล่านี้ทำให้เกิดปัญหาคอขวดในการผลิตที่น่าเกรงขาม

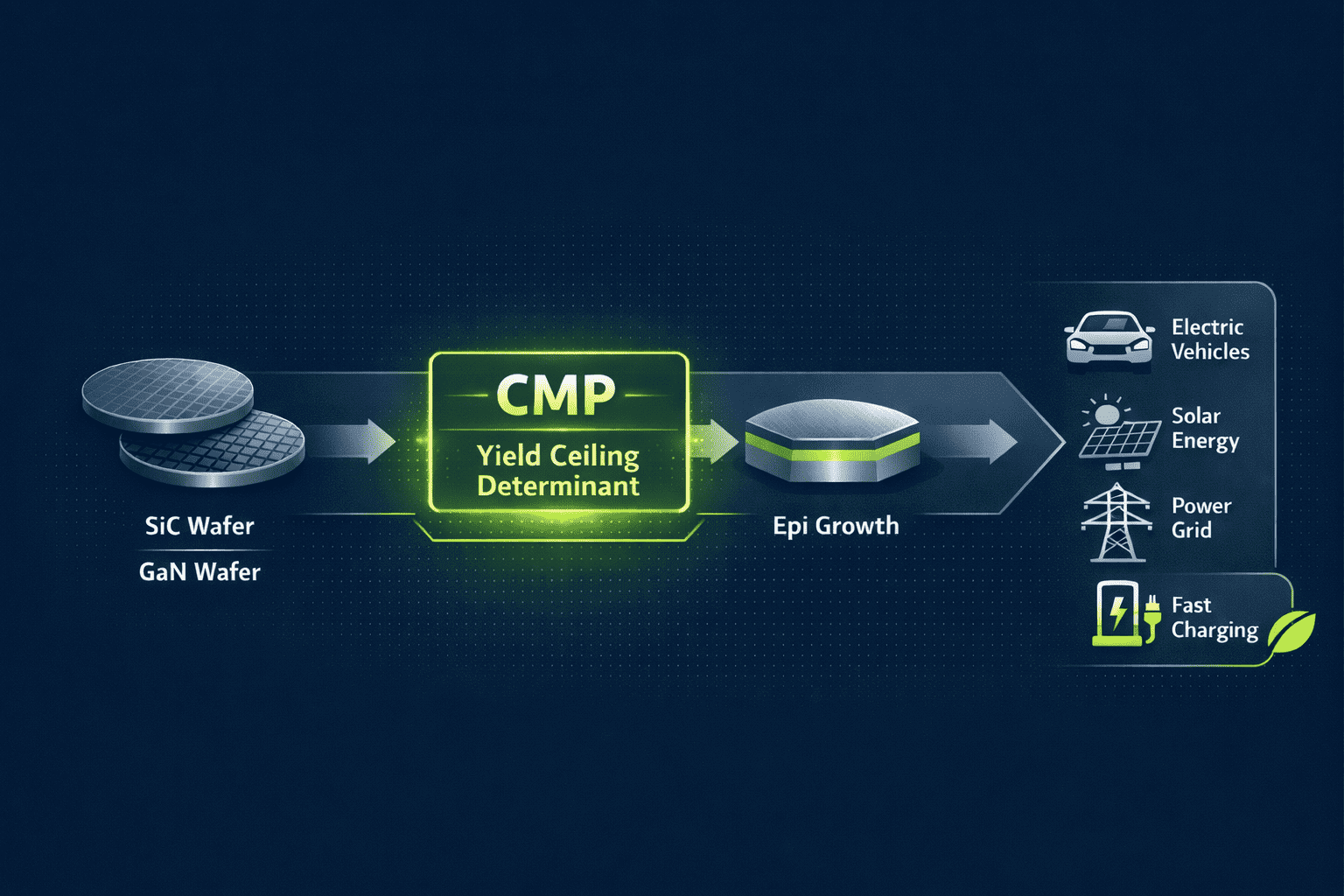

เนื่องจากเป็นกระบวนการขั้นสุดท้ายในการบรรลุความเรียบระดับอะตอมการวางแผนทางกลเคมี (CMP)มีการพัฒนาเกินกว่าขั้นตอนการประมวลผลเพียงอย่างเดียว ในปัจจุบัน ตัวแปรสำคัญที่กำหนดเพดานผลผลิตและเกณฑ์มาตรฐานประสิทธิภาพของอุปกรณ์ไฟฟ้ายุคถัดไป

1. การท้าทายขีดจำกัดทางกายภาพของการประมวลผล SiC

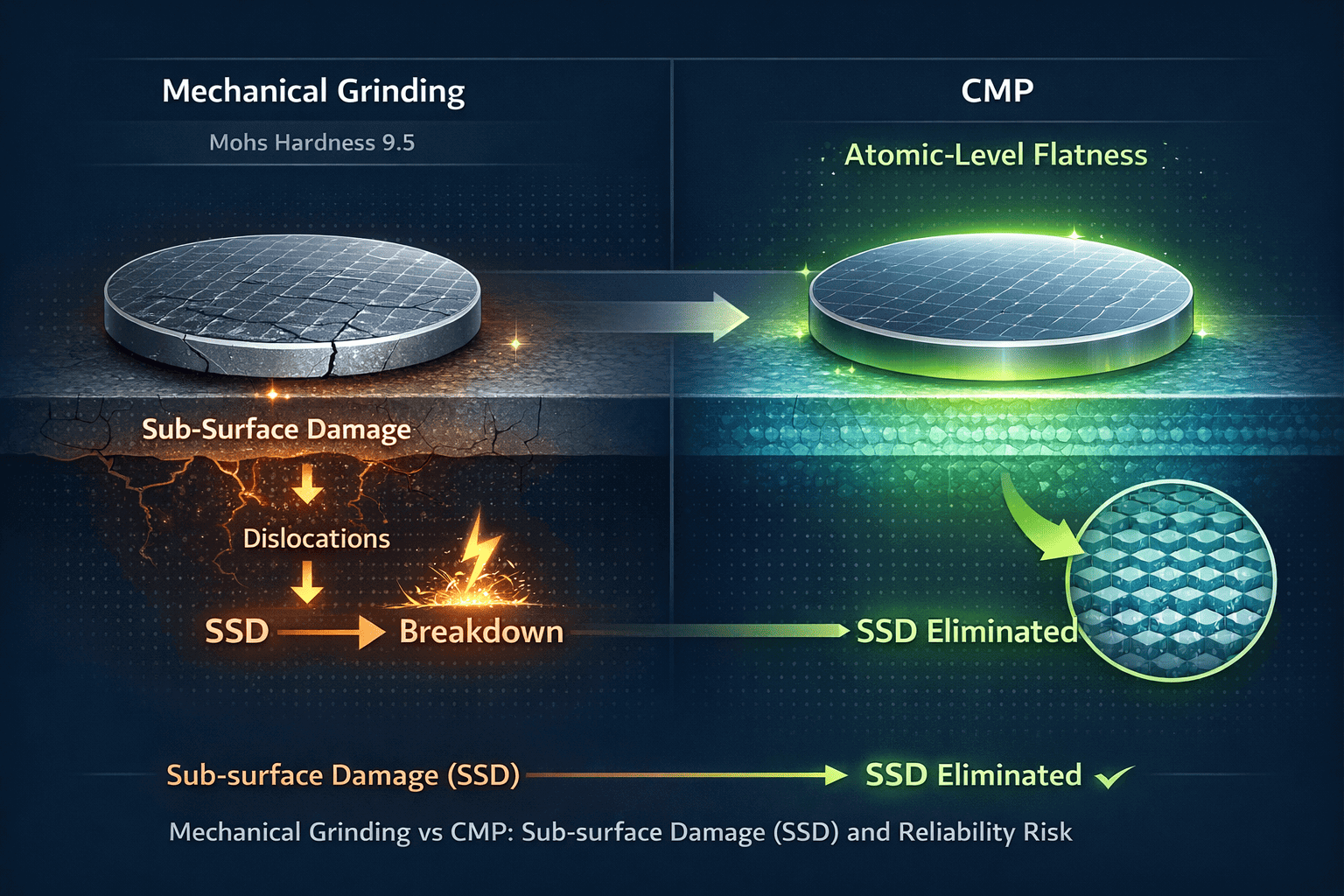

ประสิทธิภาพที่เพิ่มขึ้นอย่างก้าวกระโดดในเซมิคอนดักเตอร์มักถูกควบคุมโดยความแม่นยำในการประมวลผล ด้วยความแข็ง Mohs ที่ 9.5 ทำให้ SiC เป็นเรื่องยากอย่างฉาวโฉ่ในการตัดเฉือน การเจียรด้วยกลไกแบบดั้งเดิมมักจะทิ้ง "รอยแผลเป็นที่ซ่อนอยู่" ซึ่งก็คือความเสียหายใต้พื้นผิว (SSD) ซึ่งสามารถแพร่กระจายเป็นการเคลื่อนตัวในระหว่างการเจริญเติบโตของอีปิเทเชียล (Epi) ตามมา ในที่สุดก็นำไปสู่ความเสียหายร้ายแรงของอุปกรณ์ภายใต้ไฟฟ้าแรงสูง

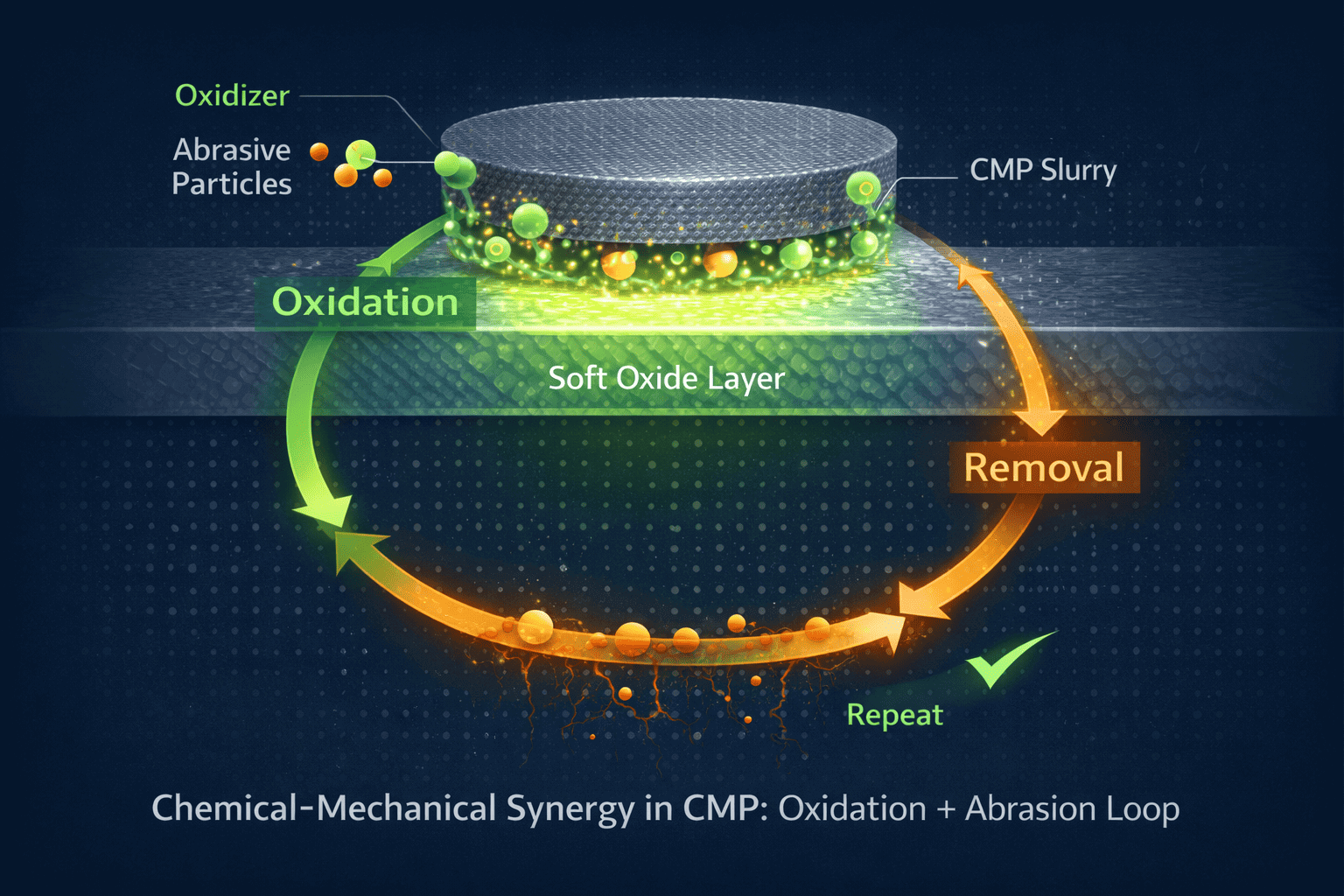

ตามที่ระบุไว้โดย Jihoon Seo ซึ่งเป็นหน่วยงานชั้นนำในการวิจัย CMP การวางผังสมัยใหม่ได้เปลี่ยนจาก "การกำจัดจำนวนมาก" ไปเป็น "การสร้างพื้นผิวใหม่ระดับอะตอม" ด้วยการใช้ประโยชน์จากการทำงานร่วมกันของปฏิกิริยาออกซิเดชันทางเคมีและการเสียดสีเชิงกล CMP จะสร้างพื้นผิวที่สะอาดปราศจากข้อบกพร่อง โดยพื้นฐานแล้ว กระบวนการ CMP ที่เหนือกว่าไม่ได้เป็นเพียงการขัดแผ่นเวเฟอร์เท่านั้น มันคือการสร้างรากฐานของอะตอมสำหรับการไหลของอิเล็กตรอน

2. การกำหนดสารละลาย: พระราชบัญญัติ High-Wire เพื่อประสิทธิภาพและความสมบูรณ์

ในสภาพแวดล้อมการผลิตที่มีปริมาณสูง (HVM) การเลือกใช้สารละลาย CMP จะส่งผลโดยตรงต่อตัวชี้วัดที่สำคัญต่อภารกิจ 2 ประการ ได้แก่ อัตราการกำจัดวัสดุ (MRR) และความสมบูรณ์ของพื้นผิว การทำงานร่วมกันทางเคมี-เครื่องกล: อ้างอิงการวิจัยในปี 2024 โดย Chi Hsiang Hsieh การรวมตัวออกซิไดเซอร์เชิงประกอบแบบใหม่สามารถลดอุปสรรคทางเคมีที่อาจเกิดขึ้นของ SiC ได้อย่างมาก

ความเสถียรของหน้าต่างกระบวนการ: สูตรผสมสารละลายระดับโลกทำมากกว่าแค่กดความหยาบของพื้นผิว (Ra) ให้ต่ำกว่า 0.5 นาโนเมตร ช่วยให้มั่นใจได้ถึงความสม่ำเสมอตลอดการขัดเงาหลายร้อยรอบ สำหรับผู้ผลิต ความเสถียรนี้เป็นหัวใจสำคัญในการรักษาหน่วยต่อชั่วโมง (UPH) และปรับต้นทุนการเป็นเจ้าของ (CoO) ให้เหมาะสม

3. The Green Frontier: ความยั่งยืนในปี 2569

ในขณะที่ห่วงโซ่อุปทานเซมิคอนดักเตอร์ทั่วโลกหันไปสู่เป้าหมาย ESG (สิ่งแวดล้อม สังคม และธรรมาภิบาล) กระบวนการ CMP กำลังอยู่ระหว่างการเปลี่ยนแปลง "สีเขียว" บริษัทยักษ์ใหญ่ในอุตสาหกรรมอย่าง Resonac และ Entegris กำลังแสวงหาโซลูชันการขัดเงาที่มีความเข้มข้นสูงและปล่อยมลพิษต่ำอย่างจริงจัง นวัตกรรมที่ปราศจากการขัดถู: เทคโนโลยีเกิดใหม่กำลังลดภาระในการบำบัดน้ำเสีย ขณะเดียวกันก็เพิ่มความสามารถในการรีไซเคิลของวัสดุสิ้นเปลืองได้อย่างมาก การเพิ่มประสิทธิภาพการทำความสะอาดหลัง CMP: ด้วยการกลั่นสารลดแรงตึงผิวภายในสารละลาย ผู้ผลิตสามารถปรับปรุงขั้นตอนการทำงานหลังการขัดเงา และลดค่าใช้จ่ายในการดำเนินงานได้โดยตรง (OPEX) และลดการสึกหรอของอุปกรณ์

4. บทสรุป: การยึดเหนี่ยวอนาคตของ Power Electronics

เนื่องจากอุตสาหกรรมปรับขนาดเวเฟอร์ SiC จาก 6 นิ้วเป็น 8 นิ้ว ขอบของข้อผิดพลาดในการวางแผนจึงแคบลง สารละลาย CMP ไม่ได้เป็นเพียงวัสดุสิ้นเปลืองในรายการตรวจสอบของโรงงานอีกต่อไป มันเป็นสินทรัพย์เชิงกลยุทธ์ที่เชื่อมโยงวัสดุศาสตร์และความน่าเชื่อถือของอุปกรณ์

ที่ VETEK Semiconductor เราอยู่ในแนวหน้าของแนวโน้ม CMP ระดับโลกเพื่อแปลข้อมูลเชิงลึกด้านวัสดุขั้นสูงให้เป็นผลผลิตที่จับต้องได้สำหรับคู่ค้าของเรา ไม่ว่าคุณกำลังเผชิญกับความซับซ้อนของการประมวลผล SiC หรือเพิ่มประสิทธิภาพสายการผลิตที่ให้ผลผลิตสูง เราพร้อมให้ความช่วยเหลือคุณในการขับเคลื่อนนวัตกรรมอิเล็กทรอนิกส์ระดับสูงสุดครั้งต่อไป

อ้างอิง:

1.ซอ เจ และลี เค (2023) ความก้าวหน้าล่าสุดในสารละลายวางแผนเชิงระนาบเคมี (CMP) และการทำความสะอาดหลัง CMP วิทยาศาสตร์ประยุกต์.

2.Hsieh, C.H. และคณะ (2024) กลไกทางเคมีและการทำงานร่วมกันของออกซิเดชันในการแปรสภาพ SiC วารสารเคมีและฟิสิกส์วัสดุ.

3.เอนเทกริสและเรโซแนค (2025) รายงานความยั่งยืนประจำปีในวัสดุเซมิคอนดักเตอร์

4.วิศวกรรมเซมิคอนดักเตอร์ (2025) การเปลี่ยน SiC ขนาด 8 นิ้ว: ความท้าทายด้านผลผลิตและมาตรวิทยา

5.ดูปองท์อิเล็กทรอนิกส์ (2024) พัฒนาประสิทธิภาพของ Power Electronics ผ่าน Precision CMP
