PSS Etching Carrier Plate สำหรับเซมิคอนดักเตอร์

PSS แกะสลัก PSS ของ Vetek Semiconductor สำหรับเซมิคอนดักเตอร์เป็นผู้ให้บริการกราไฟท์ที่มีคุณภาพสูงและมีคุณภาพสูงที่ออกแบบมาสำหรับกระบวนการจัดการเวเฟอร์ ผู้ให้บริการของเรามีประสิทธิภาพที่ยอดเยี่ยมและสามารถทำงานได้ดีในสภาพแวดล้อมที่รุนแรงอุณหภูมิสูงและสภาพการทำความสะอาดทางเคมีที่รุนแรง ผลิตภัณฑ์ของเรามีการใช้กันอย่างแพร่หลายในตลาดยุโรปและอเมริกาหลายแห่งและเราหวังว่าจะได้เป็นหุ้นส่วนระยะยาวของคุณในประเทศจีนยินดีที่จะมาที่จีนเพื่อเยี่ยมชมโรงงานของเราและเรียนรู้เพิ่มเติมเกี่ยวกับเทคโนโลยีและผลิตภัณฑ์ของเรา

ในฐานะผู้ผลิตมืออาชีพชั้นนำในสนาม Vetek Semiconductor มีความยินดีที่จะให้แผ่นเพลทการแกะสลัก PSS ที่ได้รับการออกแบบมาสำหรับอุตสาหกรรมเซมิคอนดักเตอร์โดยเฉพาะ


เพลทผู้ให้บริการ Etching PSS ของเราสำหรับเซมิคอนดักเตอร์เป็นส่วนประกอบที่มีความเชี่ยวชาญสูงซึ่งขาดไม่ได้ในขั้นตอนการแกะสลักของพลาสมาแหล่งกำเนิด (PSS) ภายในขอบเขตการผลิตเซมิคอนดักเตอร์ เพลตเหล่านี้มีบทบาทสำคัญในระหว่างกระบวนการแกะสลัก พวกเขาให้การสนับสนุนที่มั่นคงและตรวจสอบให้แน่ใจว่าการขนส่งที่ราบรื่นของเวเฟอร์เซมิคอนดักเตอร์ซึ่งเป็นสิ่งสำคัญสำหรับความแม่นยำและคุณภาพของการดำเนินการแกะสลัก


เราขอเชิญชวนให้คุณติดต่อเราเพื่อสอบถามใด ๆ เราพร้อมที่จะช่วยเหลือและให้ข้อมูลรายละเอียดเพิ่มเติมเกี่ยวกับผลิตภัณฑ์ที่โดดเด่นของเรา




PSS Etching Carrier Plate สำหรับเซมิคอนดักเตอร์คุณสมบัติที่สำคัญ:

●การออกแบบที่แม่นยำ: แผ่นพาหะได้รับการออกแบบทางวิศวกรรมด้วยขนาดที่แม่นยำและความเรียบของพื้นผิวเพื่อให้แน่ใจว่าการแกะสลักที่สม่ำเสมอและสม่ำเสมอทั่วเวเฟอร์เซมิคอนดักเตอร์ มันให้แพลตฟอร์มที่มีความเสถียรและควบคุมได้สำหรับเวเฟอร์เพื่อให้ได้ผลลัพธ์การแกะสลักที่แม่นยำและเชื่อถือได้

●ความต้านทานพลาสมา: แผ่นผู้ให้บริการแสดงความต้านทานที่ยอดเยี่ยมต่อพลาสมาที่ใช้ในกระบวนการแกะสลัก มันยังคงไม่ได้รับผลกระทบจากก๊าซปฏิกิริยาและพลาสมาพลังงานสูงเพื่อให้มั่นใจว่าอายุการใช้งานการบริการเป็นเวลานานและประสิทธิภาพที่สอดคล้องกัน

●ค่าการนำความร้อน: แผ่นพาหะมีการนำความร้อนสูงเพื่อกระจายความร้อนที่เกิดขึ้นอย่างมีประสิทธิภาพในระหว่างกระบวนการแกะสลัก สิ่งนี้ช่วยในการรักษาควบคุมอุณหภูมิที่ดีที่สุดและป้องกันความร้อนสูงเกินไปของเวเฟอร์เซมิคอนดักเตอร์

●ความเข้ากันได้: PSS Etching Carrier Plate ได้รับการออกแบบให้เข้ากันได้กับขนาดเวเฟอร์เซมิคอนดักเตอร์ต่างๆที่ใช้กันทั่วไปในอุตสาหกรรมทำให้มั่นใจได้ว่ามีความหลากหลายและใช้งานง่ายในกระบวนการผลิตที่แตกต่างกัน


พารามิเตอร์ผลิตภัณฑ์ของ PSS Etching Carrier Plate สำหรับเซมิคอนดักเตอร์

คุณสมบัติทางกายภาพพื้นฐานของการเคลือบ CVD SIC
คุณสมบัติ ค่าทั่วไป
โครงสร้างผลึก FCC βเฟส polycrystalline ส่วนใหญ่ (111) มุ่งเน้น
ความหนาแน่นของการเคลือบ SIC 3.21 g/cm³
CVD sic ความแข็งความแข็ง 2500 Vickers Hardness (500 กรัมโหลด)
ขนาดเกรน 2 ~ 10 μm
ความบริสุทธิ์ทางเคมี 99.99995%
ความจุความร้อน 640 J ·กก.-1· K-1
อุณหภูมิระเหิด 2700 ℃
ความแข็งแรงของการโค้งงอ 415 MPa RT 4 จุด
โมดูลัสของ Young 430 GPA 4PT BEND, 1300 ℃
การนำความร้อน 300W · m-1· K-1
การขยายตัวทางความร้อน (CTE) 4.5 × 10-6K-1



มันเป็นเซมิคอนดักเตอร์ PSS Etching Carrier Plate สำหรับเซมิคอนดักเตอร์ร้านค้า

SiC Graphite substrateCVD TaC coating cover testSilicon carbide ceramic processingEPI process equipment

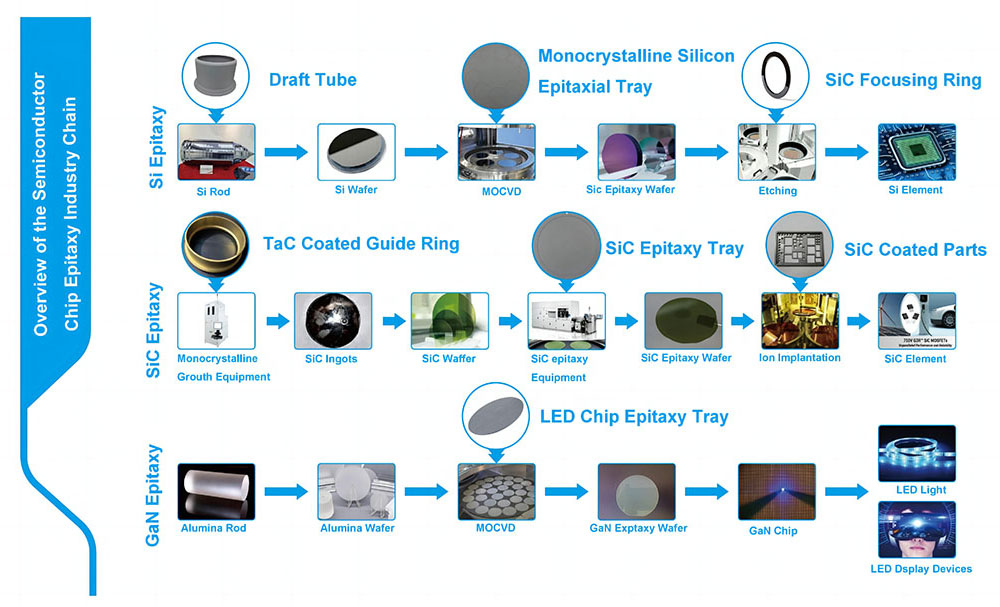

ภาพรวมของห่วงโซ่อุตสาหกรรมชิปเซมิคอนดักเตอร์ Epitaxy:

SiC Epitaxy Si Epitaxy GaN Epitaxy

แท็กยอดนิยม: PSS Etching Carrier Plate สำหรับเซมิคอนดักเตอร์
