สรุปบทความ:เนื่องจากการผลิตเซมิคอนดักเตอร์ก้าวหน้าไปสู่ความแม่นยำที่สูงขึ้น อุณหภูมิที่สูงขึ้น และสภาพแวดล้อมพลาสมาที่รุนแรงมากขึ้น การเลือกใช้วัสดุสำหรับส่วนประกอบที่สำคัญจึงมีความสำคัญมากขึ้น ที่แหวนเคลือบแทนทาลัมคาร์ไบด์ได้กลายเป็นโซลูชันหลักสำหรับการใช้งานที่หันหน้าเข้าหาพลาสมาและอุณหภูมิสูง เนื่องจากมีความแข็งเป็นพิเศษ ความคงตัวทางความร้อน และทนทานต่อสารเคมี บทความนี้นำเสนอการสำรวจเชิงลึกที่ครอบคลุมและเจาะลึกว่าวงแหวนเคลือบแทนทาลัมคาร์ไบด์คืออะไร ทำงานอย่างไร เหตุใดจึงมีประสิทธิภาพเหนือกว่าวัสดุแบบดั้งเดิม และเหตุใดผู้ผลิตชั้นนำจึงไว้วางใจโซลูชันจากสารกึ่งตัวนำ VeTek.

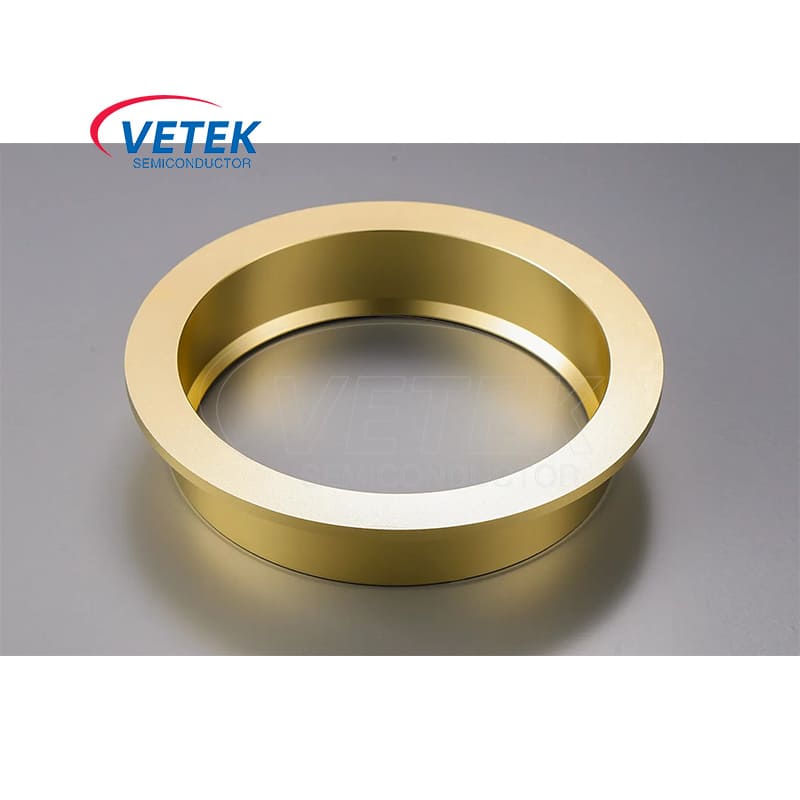

A แหวนเคลือบแทนทาลัมคาร์ไบด์เป็นส่วนประกอบวงแหวนที่ได้รับการออกแบบทางวิศวกรรมอย่างแม่นยำ ซึ่งใช้ในอุปกรณ์เซมิคอนดักเตอร์เป็นหลัก โดยทำหน้าที่เป็นตัวประสานการป้องกันและการทำงานระหว่างพลาสมา กระบวนการที่อุณหภูมิสูง และวัสดุโครงสร้างที่ซ่อนอยู่
โดยทั่วไปวงแหวนจะประกอบด้วยซับสเตรต (มักเป็นกราไฟต์หรือวัสดุที่มีคาร์บอนเป็นส่วนประกอบหลัก) ซึ่งเคลือบด้วยแทนทาลัมคาร์ไบด์ (TaC) ที่มีความหนาแน่นและสม่ำเสมอ การเคลือบนี้ช่วยเพิ่มความต้านทานของส่วนประกอบต่อ:
เนื่องจากแทนทาลัมคาร์ไบด์มีจุดหลอมเหลวสูงที่สุดในบรรดาสารประกอบที่รู้จัก จึงเหมาะอย่างยิ่งสำหรับสภาพแวดล้อมการผลิตเซมิคอนดักเตอร์ที่รุนแรง เช่น การกัดผิว CVD และการเจริญเติบโตของเยื่อบุผิว
แทนทาลัมคาร์ไบด์เป็นวัสดุเซรามิกทนไฟที่มีชื่อเสียงในด้านคุณสมบัติทางกายภาพและทางเคมีที่โดดเด่น คุณสมบัติเหล่านี้คือสิ่งที่ทำให้วงแหวนเคลือบแทนทาลัมคาร์ไบด์มีคุณค่าอย่างมากในการประมวลผลเซมิคอนดักเตอร์ขั้นสูง
| คุณสมบัติ | แทนทาลัม คาร์ไบด์ (TaC) |
|---|---|
| จุดหลอมเหลว | ~3880°ซ |
| ความแข็ง | สูงมาก (Mohs ~9–10) |
| เสถียรภาพทางความร้อน | ดีเยี่ยมในอุณหภูมิที่สูงเป็นพิเศษ |
| ทนต่อสารเคมี | มีความทนทานต่อกรดและพลาสมาสูง |
| การนำความร้อน | สูง |
คุณสมบัติเหล่านี้ช่วยให้วงแหวนเคลือบแทนทาลัมคาร์ไบด์สามารถรักษาความสมบูรณ์ของโครงสร้างและความเสถียรของพื้นผิวได้ แม้ว่าจะต้องเผชิญกับสภาวะการประมวลผลที่รุนแรงเป็นเวลานานก็ตาม
ในการผลิตเซมิคอนดักเตอร์สมัยใหม่ แม้แต่การปนเปื้อนด้วยกล้องจุลทรรศน์หรือการเสื่อมสภาพของวัสดุก็สามารถนำไปสู่การสูญเสียผลผลิตได้ วงแหวนเคลือบแทนทาลัมคาร์ไบด์มีบทบาทสำคัญในการรักษาเสถียรภาพของกระบวนการและคุณภาพของผลิตภัณฑ์
เหตุผลสำคัญว่าทำไมแหวนเหล่านี้จึงมีความสำคัญ ได้แก่ :
ส่งผลให้วงแหวนเคลือบแทนทาลัมคาร์ไบด์เป็นส่วนประกอบที่ขาดไม่ได้ในเครื่องมือเซมิคอนดักเตอร์ยุคใหม่
วงแหวนเคลือบแทนทาลัมคาร์ไบด์ถูกนำมาใช้กันอย่างแพร่หลายในกระบวนการที่ต้องการทั้งความทนทานต่อความร้อนและความต้านทานพลาสมา
ในสภาพแวดล้อมเหล่านี้ วัสดุแบบดั้งเดิมอาจแตก กัดกร่อน หรือสร้างอนุภาค การเคลือบแทนทาลัมคาร์ไบด์เป็นเกราะป้องกันที่แข็งแกร่งที่ปกป้องทั้งส่วนประกอบและกระบวนการ
การเลือกวัสดุเคลือบที่เหมาะสมถือเป็นการตัดสินใจที่สำคัญในการออกแบบอุปกรณ์เซมิคอนดักเตอร์ ด้านล่างนี้เป็นการเปรียบเทียบระหว่างแทนทาลัมคาร์ไบด์กับทางเลือกอื่นที่ใช้กันทั่วไป
| วัสดุ | ทนต่ออุณหภูมิ | ความต้านทานของพลาสมา | อายุการใช้งาน |
|---|---|---|---|
| แทนทาลัมคาร์ไบด์ | ยอดเยี่ยม | ยอดเยี่ยม | ยาวมาก |
| ซิลิคอนคาร์ไบด์ (SiC) | ดี | ดี | ปานกลาง |
| อลูมิเนียมออกไซด์ | ปานกลาง | ยุติธรรม | สั้น |
การเปรียบเทียบนี้แสดงให้เห็นอย่างชัดเจนว่าทำไมวงแหวนเคลือบแทนทาลัมคาร์ไบด์จึงได้รับความนิยมมากขึ้นในการผลิตเซมิคอนดักเตอร์ขั้นสูง
ประสิทธิภาพของวงแหวนเคลือบแทนทาลัมคาร์ไบด์ขึ้นอยู่กับความสม่ำเสมอของการเคลือบ การยึดเกาะ และความบริสุทธิ์อย่างมาก
ที่สารกึ่งตัวนำ VeTekมีการใช้เทคโนโลยีการเคลือบขั้นสูงเพื่อให้แน่ใจว่า:
วงแหวนเคลือบแทนทาลัมคาร์ไบด์แต่ละวงผ่านการตรวจสอบอย่างเข้มงวดเพื่อให้ได้มาตรฐานเกรดเซมิคอนดักเตอร์
การปนเปื้อนของอนุภาคเป็นหนึ่งในความท้าทายที่สำคัญที่สุดในการผลิตเซมิคอนดักเตอร์ วงแหวนเคลือบแทนทาลัมคาร์ไบด์ช่วยลดความเสี่ยงนี้ได้หลายวิธี:
ด้วยการรักษาพื้นผิวที่มั่นคงและทนทาน การเคลือบแทนทาลัมคาร์ไบด์มีส่วนโดยตรงต่อผลผลิตที่สูงขึ้นและกระบวนการที่เชื่อถือได้มากขึ้น
สารกึ่งตัวนำ VeTekคือซัพพลายเออร์ที่เชื่อถือได้ด้านโซลูชั่นการเคลือบขั้นสูงสำหรับอุตสาหกรรมเซมิคอนดักเตอร์ ด้วยความเชี่ยวชาญเชิงลึกในเทคโนโลยีการเคลือบแทนทาลัมคาร์ไบด์ VeTek มอบ:
ด้วยการร่วมมือกับเซมิคอนดักเตอร์ VeTek ผู้ผลิตจะสามารถเข้าถึงวัสดุที่ออกแบบมาเพื่อการใช้งานเซมิคอนดักเตอร์ที่มีความต้องการมากที่สุด
ข้อได้เปรียบหลักคือทนทานต่ออุณหภูมิสูง การกัดเซาะของพลาสมา และการโจมตีทางเคมีได้อย่างยอดเยี่ยม ซึ่งช่วยยืดอายุการใช้งานของส่วนประกอบได้อย่างมาก
เหมาะอย่างยิ่งสำหรับเครื่องมือที่หันหน้าเข้าหาพลาสมาและอุณหภูมิสูง เช่น ระบบการกัดและระบบ CVD
โดยทั่วไปแล้ว แทนทาลัมคาร์ไบด์มีความต้านทานพลาสมาและเสถียรภาพทางความร้อนที่เหนือกว่า ทำให้เหมาะสำหรับการใช้งานที่มีความต้องการสูง
ใช่. ความทนทานช่วยลดความล้มเหลวที่เกี่ยวข้องกับการสึกหรอ ยืดระยะเวลาการบำรุงรักษา
โซลูชั่นคุณภาพสูงมีจำหน่ายจากซัพพลายเออร์ที่เชี่ยวชาญ เช่นสารกึ่งตัวนำ VeTekซึ่งมุ่งเน้นไปที่เทคโนโลยีการเคลือบเกรดเซมิคอนดักเตอร์
บทสรุป:
เนื่องจากกระบวนการเซมิคอนดักเตอร์มีการพัฒนาอย่างต่อเนื่อง ความต้องการวัสดุที่สามารถทนต่อสภาพแวดล้อมที่รุนแรงก็จะเพิ่มขึ้นเท่านั้น ที่แหวนเคลือบแทนทาลัมคาร์ไบด์โดดเด่นในฐานะองค์ประกอบสำคัญที่ช่วยเพิ่มประสิทธิภาพ ความน่าเชื่อถือ และผลตอบแทน หากคุณกำลังมองหาโซลูชันการเคลือบขั้นสูงที่ปรับแต่งมาสำหรับอุปกรณ์เซมิคอนดักเตอร์ยุคใหม่ติดต่อเราที่เซมิคอนดักเตอร์ VeTek เพื่อสำรวจว่าวงแหวนเคลือบแทนทาลัมคาร์ไบด์สามารถยกระดับกระบวนการผลิตของคุณได้อย่างไร
