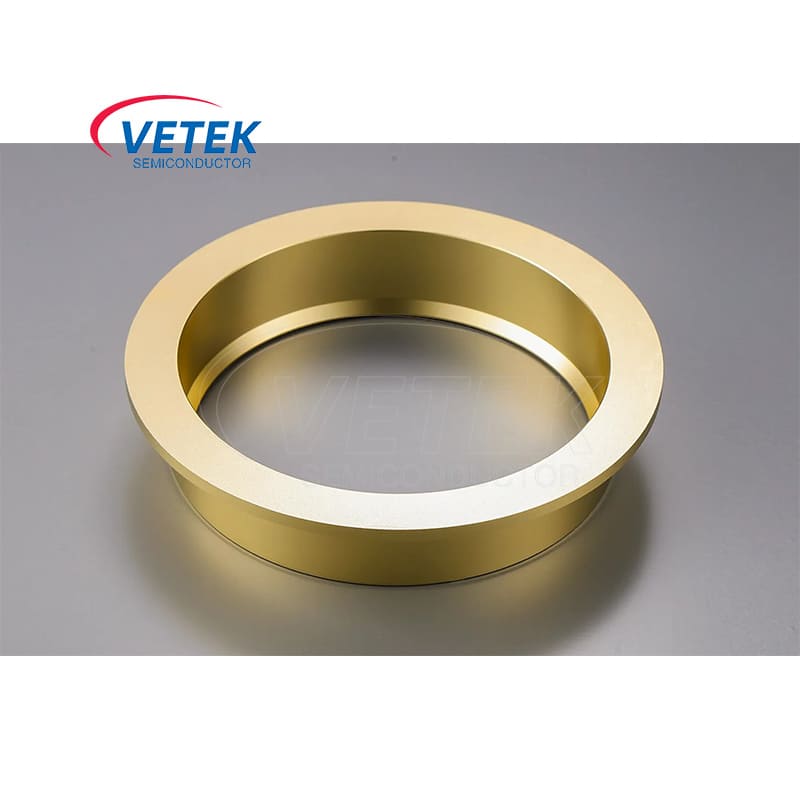

วงแหวนเคลือบ Tantalum Carbide ส่วนใหญ่ใช้ในกระบวนการเจริญเติบโตของผลึกเดี่ยว SIC ซึ่งเป็นขั้นตอนสำคัญในการผลิตอุปกรณ์เซมิคอนดักเตอร์เช่นอุปกรณ์พลังงานและอุปกรณ์ RF การเคลือบ Tantalum Carbide (TAC) เป็นวัสดุที่ใช้กันอย่างแพร่หลายในการใช้งานเซมิคอนดักเตอร์ที่มีประสิทธิภาพสูงเนื่องจากความสามารถในการทนต่อสภาพแวดล้อมที่รุนแรงอุณหภูมิสูง วงแหวนเคลือบ Tantalum Carbide เป็นกระบวนการที่ละเอียดอ่อนซึ่งต้องใช้ส่วนประกอบที่สามารถทนต่อสภาวะที่รุนแรงในขณะที่ยังคงความแม่นยำและความมั่นคง
นักวิจัยค้นพบว่าโดยการใช้การเคลือบ TAC บนพื้นผิวของกราไฟท์พวกเขาสามารถปรับปรุงความต้านทานต่อการเกิดออกซิเดชันการกัดกร่อนการสึกหรอและเพิ่มคุณสมบัติเชิงกลอย่างมีนัยสำคัญ กระบวนการเคลือบนี้ช่วยเพิ่มประสิทธิภาพโดยรวมของกราไฟท์ในสภาพแวดล้อมที่อุณหภูมิสูงและมีการกัดกร่อน
สภาพแวดล้อมที่มีอุณหภูมิสูงและมีความแม่นยำสูง แหวนเคลือบ TAC ของ Vetek Semiconductor นั้นมีประโยชน์อย่างยิ่งในสภาพแวดล้อมเซมิคอนดักเตอร์อุณหภูมิสูงซึ่งสัมผัสกับอุณหภูมิที่สูงขึ้นและก๊าซปฏิกิริยา ของมันการเคลือบ TACปกป้องมันจากผลการกัดกร่อนของสารเหล่านี้รักษาการทำงานของมันตลอดกระบวนการแกะสลัก การจัดการเวเฟอร์ sic แหวนเคลือบ TAC ทำหน้าที่เป็นผู้ถือที่ยอดเยี่ยมและระบบสนับสนุนสำหรับและc Wafersในระหว่างกระบวนการแกะสลัก พอดีที่แม่นยำของมันช่วยให้มั่นใจได้ว่าเวเฟอร์อยู่ในตำแหน่งที่ถูกต้องป้องกันการเคลื่อนไหวใด ๆ ในระหว่างการแกะสลักที่อาจส่งผลให้พื้นผิวที่ไม่สม่ำเสมอหรือไม่สมบูรณ์ การแกะสลักในการผลิตเซมิคอนดักเตอร์ขั้นสูง แหวนเคลือบคาร์ไบด์แทนทาลัมมีบทบาทสำคัญในการรักษาความแม่นยำและคุณภาพที่จำเป็นในอุตสาหกรรมเซมิคอนดักเตอร์โดยเฉพาะอย่างยิ่งในการผลิตอุปกรณ์ขั้นสูงที่ทั้งความสมบูรณ์ของเวเฟอร์และคุณภาพของกระบวนการแกะสลักเป็นสิ่งสำคัญยิ่ง
สภาพแวดล้อมที่มีอุณหภูมิสูงและมีความแม่นยำสูง
แหวนเคลือบ TAC ของ Vetek Semiconductor นั้นมีประโยชน์อย่างยิ่งในสภาพแวดล้อมเซมิคอนดักเตอร์อุณหภูมิสูงซึ่งสัมผัสกับอุณหภูมิที่สูงขึ้นและก๊าซปฏิกิริยา ของมันการเคลือบ TACปกป้องมันจากผลการกัดกร่อนของสารเหล่านี้รักษาการทำงานของมันตลอดกระบวนการแกะสลัก
การจัดการเวเฟอร์ sic
แหวนเคลือบ TAC ทำหน้าที่เป็นผู้ถือที่ยอดเยี่ยมและระบบสนับสนุนสำหรับและc Wafersในระหว่างกระบวนการแกะสลัก พอดีที่แม่นยำของมันช่วยให้มั่นใจได้ว่าเวเฟอร์อยู่ในตำแหน่งที่ถูกต้องป้องกันการเคลื่อนไหวใด ๆ ในระหว่างการแกะสลักที่อาจส่งผลให้พื้นผิวที่ไม่สม่ำเสมอหรือไม่สมบูรณ์
การแกะสลักในการผลิตเซมิคอนดักเตอร์ขั้นสูง
แหวนเคลือบคาร์ไบด์แทนทาลัมมีบทบาทสำคัญในการรักษาความแม่นยำและคุณภาพที่จำเป็นในอุตสาหกรรมเซมิคอนดักเตอร์โดยเฉพาะอย่างยิ่งในการผลิตอุปกรณ์ขั้นสูงที่ทั้งความสมบูรณ์ของเวเฟอร์และคุณภาพของกระบวนการแกะสลักเป็นสิ่งสำคัญยิ่ง
ในฐานะซัพพลายเออร์ชั้นนำและผู้ผลิตแหวนเคลือบ Tantalum Carbide ในประเทศจีนแหวนเคลือบ TAC Vetek Semiconductor เป็นส่วนประกอบที่มีความเชี่ยวชาญสูงและขาดไม่ได้ในอุตสาหกรรมเซมิคอนดักเตอร์โดยเฉพาะในการแกะสลักของเวเฟอร์ sic ออกแบบมาเพื่อความทนทานและอายุยืนเป็นทางออกที่ยอดเยี่ยมสำหรับการปรับปรุงประสิทธิภาพและลดค่าใช้จ่ายในการปฏิบัติงานในแอพพลิเคชั่นการแกะสลัก SIC Vetek Semiconductor หวังเป็นอย่างยิ่งว่าจะได้เป็นหุ้นส่วนระยะยาวของคุณในประเทศจีน
คุณสมบัติทางเคมีของ Tantalum Carbide (TAC) คุณสมบัติการเคลือบเคมีของการเคลือบ Tantalum Carbide (TAC)คุณสมบัติทางเคมีของการเคลือบ Tantalum Carbide (TAC) TAC B N O และ S CL NB นา 0.4 14 39 0.14 0.29 13 0.87 <0.05
0.4
Pคุณสมบัติทางลามกของการเคลือบ TAC ความหนาแน่นของการเคลือบ TAC 14.3 (g/cm³) การแผ่รังสีที่เฉพาะเจาะจง 0.3 ค่าสัมประสิทธิ์การขยายตัวทางความร้อน 6.3*10-6/k TAC Coating Hardness (HK) 2000 HK ความต้านทาน 1 × 10-5โอห์ม*ซม. เสถียรภาพทางความร้อน <2500 ℃ การเปลี่ยนแปลงขนาดของกราไฟท์ -10 ~ -20um ความหนาของการเคลือบ ≥20umค่าทั่วไป (35um ± 10um)
