คุณสมบัติ
การใช้งาน
ข้อมูลจำเพาะ
เหตุใดจึงเลือก VeTek Semiconductor
· กระบวนการเคลือบ CVD SiC ภายในบริษัทที่พัฒนาขึ้นโดยเฉพาะสำหรับข้อกำหนดเกรดเซมิคอนดักเตอร์

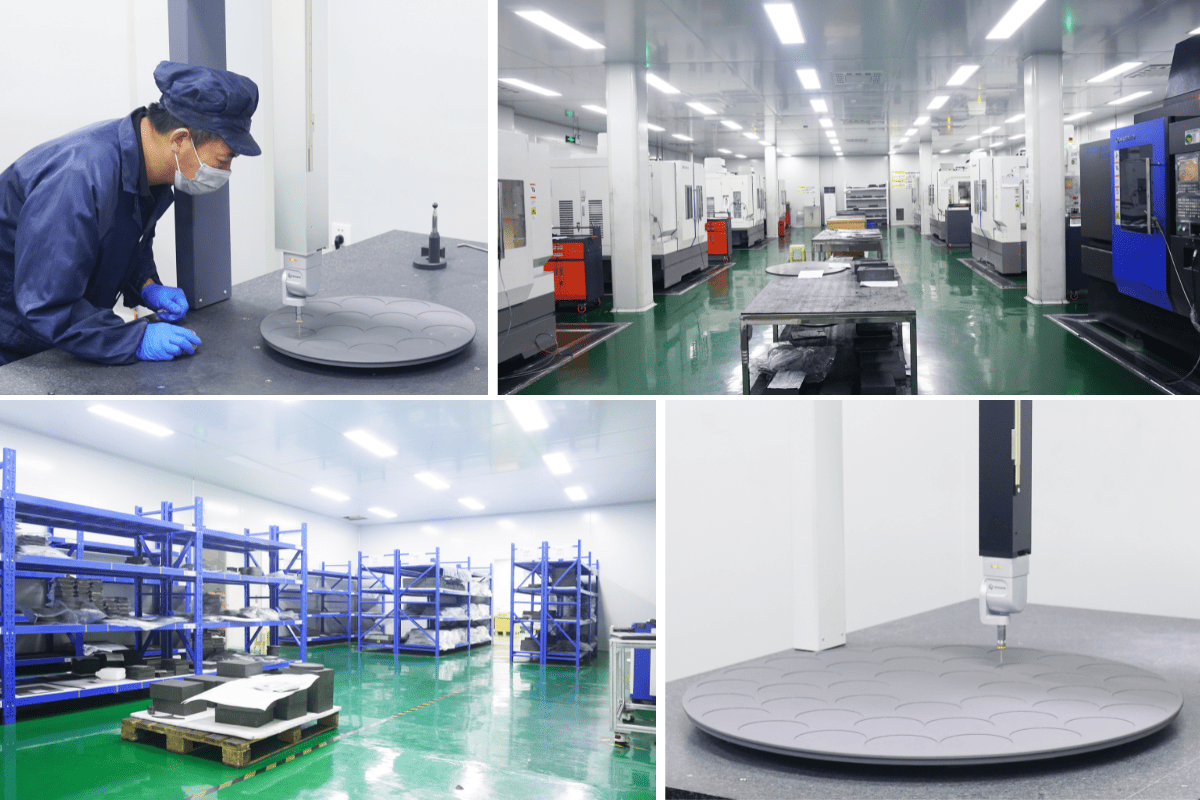

· ความสามารถแบบบูรณาการสำหรับการทำให้กราไฟท์บริสุทธิ์ การตัดเฉือนที่แม่นยำ และการควบคุมความหนาของการเคลือบ
· การยึดเกาะของการเคลือบที่ได้รับการพิสูจน์แล้วและความสม่ำเสมอของชั้นตลอดการผลิตเป็นชุด

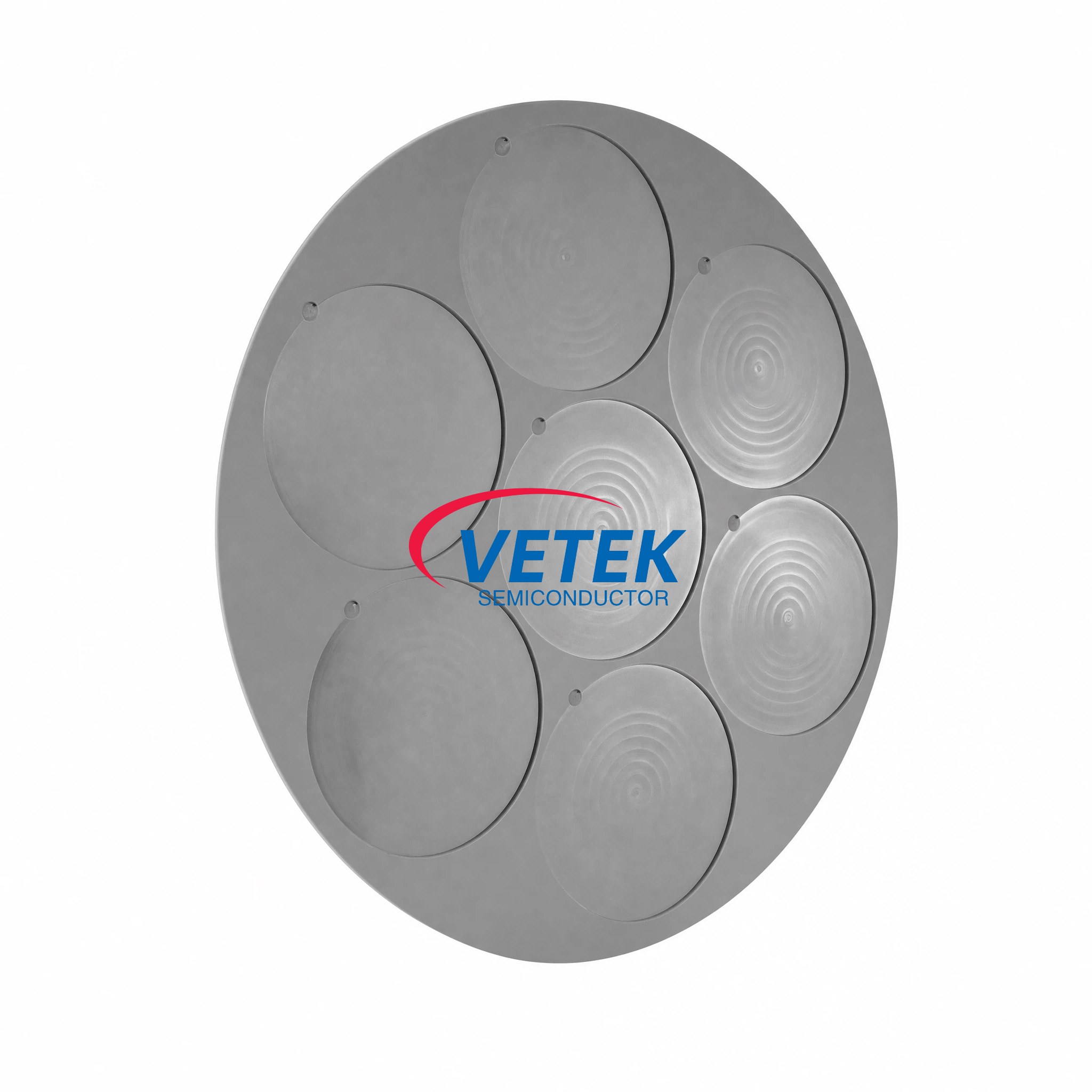

· การสนับสนุนทางวิศวกรรมสำหรับการออกแบบ Susceptor แบบกำหนดเองที่เข้ากันได้กับแพลตฟอร์มเครื่องมือ RTP หลัก ๆ
· การตรวจสอบวัสดุขาเข้าอย่างเข้มงวด การตรวจสอบในกระบวนการ และการทดสอบคุณสมบัติขั้นสุดท้าย ช่วยให้มั่นใจได้ถึงความสม่ำเสมอของแบทช์ต่อแบทช์
