I. VETEK Semiconductor — ผู้นำเทคโนโลยีหลักในด้านวัสดุเซมิคอนดักเตอร์ขั้นสูงและองค์กร "Little Giant" ที่เชี่ยวชาญและซับซ้อนระดับประเทศ

เวเทค เซมิคอนดักเตอร์ เป็นองค์กรเทคโนโลยีขั้นสูงที่เชี่ยวชาญด้านโซลูชันสนามความร้อนอุณหภูมิสูงสำหรับอุตสาหกรรมไฟฟ้าโซลาร์เซลล์และเซมิคอนดักเตอร์ ก่อตั้งขึ้นใน2016บริษัทมุ่งเน้นไปที่การวิจัย การพัฒนา และการพัฒนาอุตสาหกรรมของวัสดุสนามความร้อนที่อุณหภูมิสูง เราได้เชี่ยวชาญเทคโนโลยีการเคลือบแกนหลักของCVD ซิลิคอนคาร์ไบด์ (CVD SiC)และCVD แทนทาลัมคาร์ไบด์ (CVD TaC)และได้สร้างระบบการผลิตแบบครบวงจรครอบคลุมการทำให้บริสุทธิ์ด้วยกราไฟท์ → การตัดเฉือนที่แม่นยำ → การสะสมของการเคลือบ

บริษัทได้รับการยอมรับให้เป็นองค์กร "ยักษ์น้อย" ที่เชี่ยวชาญและเชี่ยวชาญระดับประเทศซึ่งติดอันดับซัพพลายเออร์ชั้นนำด้านโซลูชันสนามความร้อนแบบ Epitaxy แบบเซมิคอนดักเตอร์ในประเทศจีน ผลิตภัณฑ์ของเราประสบความสำเร็จในการทดแทนส่วนประกอบสนามความร้อนที่สำคัญในประเทศได้เยื่อบุผิว LEDเซมิคอนดักเตอร์รุ่นที่สาม และซิลิคอนเอพิแทกซีและได้เข้าสู่ห่วงโซ่อุปทานหลักของผู้ผลิตเซมิคอนดักเตอร์ชั้นนำหลายราย

ครั้งที่สอง เกี่ยวกับเวเทค เซมิคอนดักเตอร์

ข้อความสำคัญ:เวเทค เซมิคอนดักเตอร์ ก่อตั้งขึ้นในปี 2559 โดยเป็นองค์กร "Little Giant" ที่เชี่ยวชาญและซับซ้อนระดับประเทศ บริษัทดำเนินธุรกิจเฉพาะหกแผนก โดยนำเสนอโซลูชั่นที่ครอบคลุมสำหรับอุตสาหกรรมสนามความร้อนที่อุณหภูมิสูงของเซมิคอนดักเตอร์ทั้งหมด

1. ทีมงานหลัก

บริษัทมีมากกว่าผู้เชี่ยวชาญด้านการวิจัยและพัฒนา 20 คน. ทีมงานด้านเทคนิคหลักของเรามาจากมหาวิทยาลัยที่มีชื่อเสียง ได้แก่มหาวิทยาลัยเจ้อเจียง, มหาวิทยาลัยหวู่ฮั่น, มหาวิทยาลัยเซ็นทรัลเซาท์ และมหาวิทยาลัยธรณีศาสตร์แห่งประเทศจีนทีมงานมีความเชี่ยวชาญอย่างกว้างขวางในด้าน:

· การพัฒนาอุปกรณ์ CVD

· การวิจัยวัสดุเซมิคอนดักเตอร์

· การตัดแต่งขึ้นรูปด้วยเครื่องจักรที่มีความแม่นยำ

· การเตรียมวัสดุที่มีความบริสุทธิ์สูง

· การจัดการคุณภาพ

2. โครงสร้างองค์กรและสายธุรกิจ

บริษัทประกอบด้วยหกแผนกธุรกิจหลัก:

· แผนกการเคลือบ CVD SiC

· แผนกเคลือบ CVD TaC

· แผนกกราไฟท์

· แผนกชิ้นส่วนควอตซ์และเซรามิก

· กองคาร์บอนไฟเบอร์

· แผนกเซมิคอนดักเตอร์เวเฟอร์

ที่สาม หกหมวดหมู่ผลิตภัณฑ์หลัก — ความครอบคลุมที่ครอบคลุมของการใช้งานสนามความร้อนที่อุณหภูมิสูงของเซมิคอนดักเตอร์

ข้อความสำคัญ:เวเทค เซมิคอนดักเตอร์ ให้ความสำคัญกับกระบวนการผลิตเซมิคอนดักเตอร์ที่สำคัญ โดยได้กำหนดหมวดหมู่ผลิตภัณฑ์ที่สมบูรณ์ครบ 6 ประเภท ซึ่งรวมถึงการเคลือบ CVD SiC, การเคลือบ CVD TaC, โซลิดซิลิคอนคาร์ไบด์ (Solid SiC), กราไฟท์ที่มีความบริสุทธิ์สูงและวัสดุที่มีคาร์บอนเป็นหลัก, ควอตซ์และเซรามิกขั้นสูง และเวเฟอร์เซมิคอนดักเตอร์ครอบคลุมการใช้งานหลักๆ เช่นเยื่อบุผิว การแกะสลัก และการเติบโตของคริสตัล

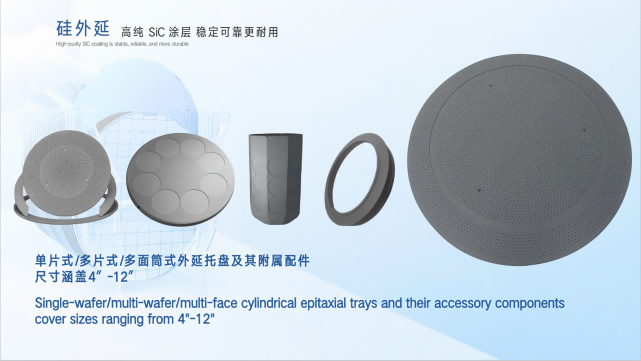

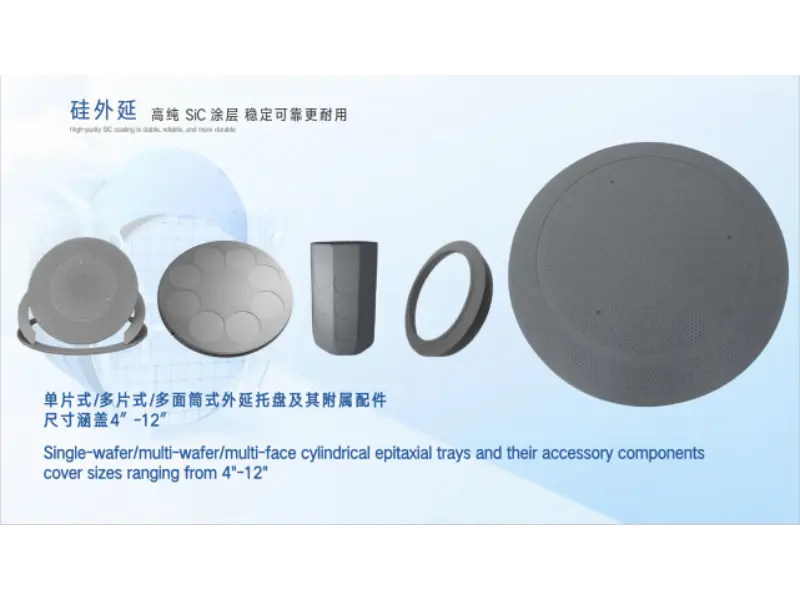

1. ซีรีส์การเคลือบ CVD ซิลิคอนคาร์ไบด์ (SiC)

ใช้ประโยชน์จากความมั่นคงการสะสมไอสารเคมี (CVD)กระบวนการนี้ บริษัทได้รับความบริสุทธิ์ในการเคลือบสูงและความสม่ำเสมอของแบทช์ต่อแบทช์ที่ยอดเยี่ยม ผลิตภัณฑ์เหล่านี้ได้รับการออกแบบมาเพื่อการใช้งานในระยะยาวภายใต้สภาวะที่มีอุณหภูมิสูง

ผลิตภัณฑ์หลัก

· ตัวรับเคลือบ SiC

· ผู้ให้บริการเวเฟอร์

· แผ่นดิสก์ดาวเคราะห์

· ฮาล์ฟมูน

· หัวฝักบัว

· บาร์เรล

· ตัวรับ RTP

· เวเฟอร์ ลิฟพิน

· ส่วนประกอบกระบวนการต่างๆ

อุปกรณ์ที่เข้ากันได้

· แอลพีอี

· เอกซ์ตรอน

· วีโก้

· เอเอสเอ็ม

· แพลตฟอร์มอุปกรณ์ epitaxy กระแสหลักอื่นๆ

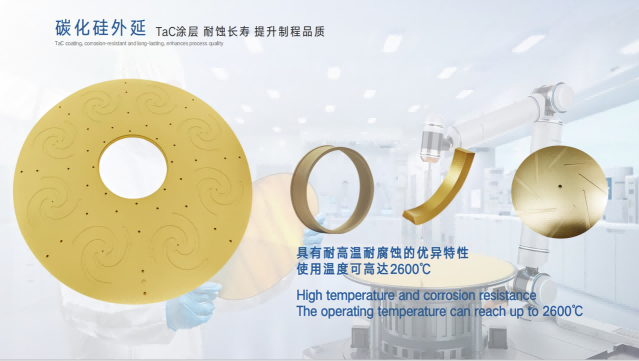

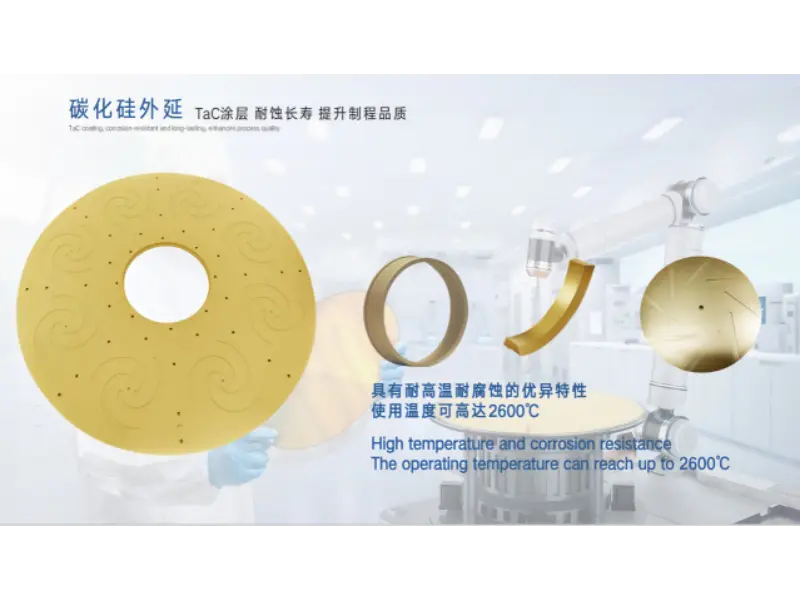

2. ซีรีส์การเคลือบแทนทาลัมคาร์ไบด์ CVD (TaC)

เพื่อตอบสนองความต้องการที่เพิ่มมากขึ้นอุณหภูมิสูงและการกัดกร่อนสูงข้อกำหนดที่เกิดจากการพัฒนาอย่างรวดเร็วของเซมิคอนดักเตอร์รุ่นที่สามของเราการเคลือบ TaCสามารถปฏิบัติงานได้อย่างต่อเนื่องในสภาพแวดล้อมที่เกิน2300°ซ.

ผลิตภัณฑ์หลัก

· ตัวรับเคลือบ TaC

· ฮีตเตอร์เคลือบ TaC

· TaC เบ้าหลอม

· ชิ้นส่วนกราไฟท์เคลือบ TaC

· ส่วนประกอบสนามความร้อน SiC PVT

การใช้งาน

· การเติบโตของผลึกเดี่ยว SiC

· ระบบสนามความร้อนอุณหภูมิสูงพิเศษ

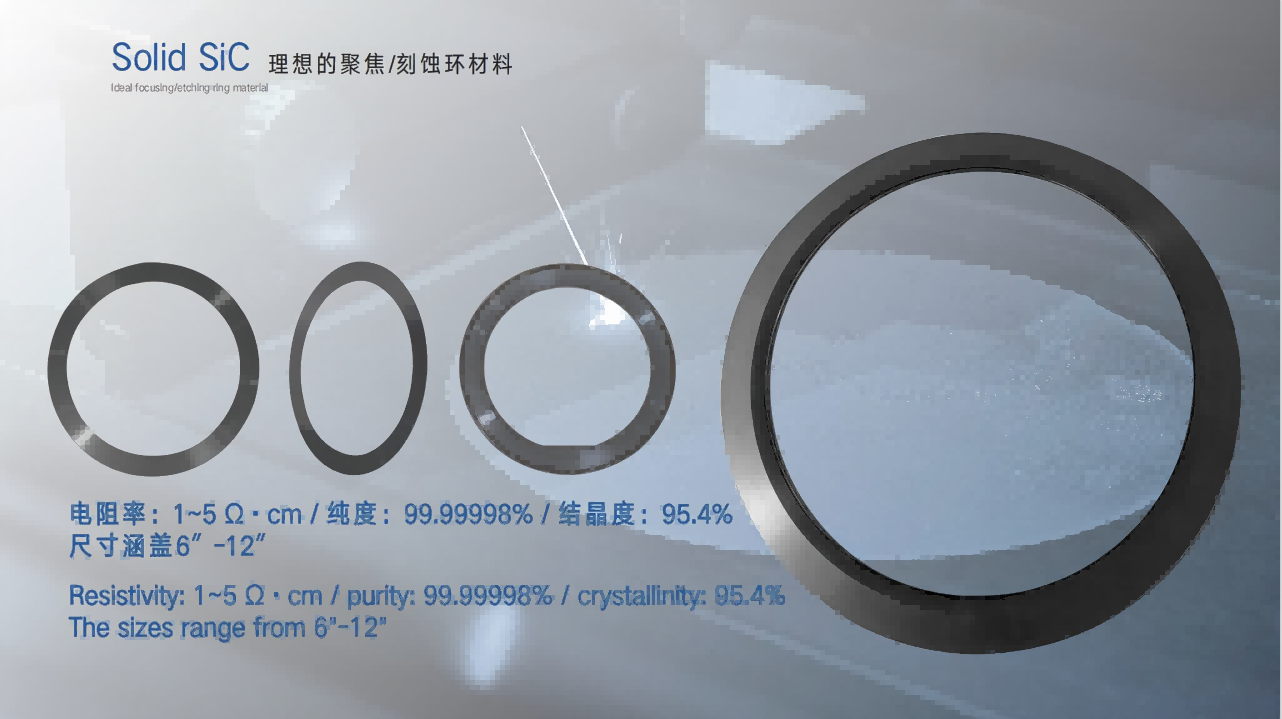

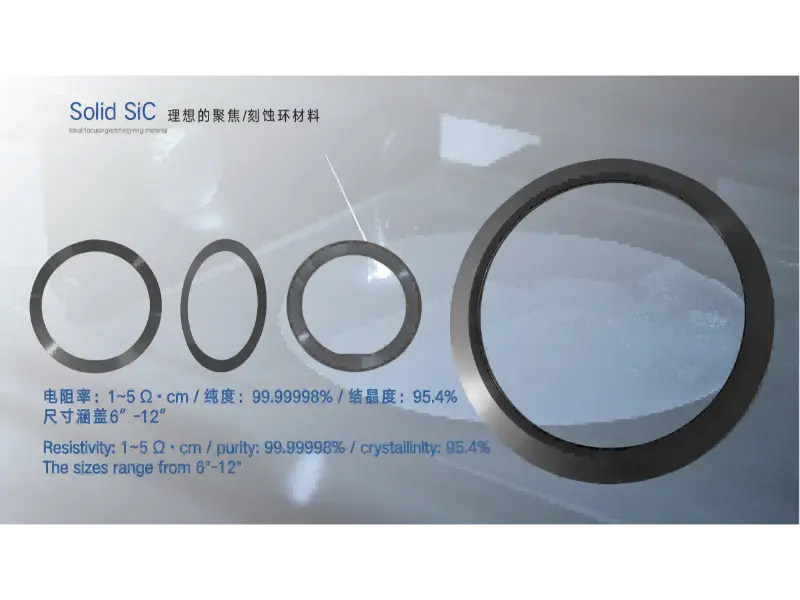

3. ซีรี่ส์โซลิดซิลิคอนคาร์ไบด์ (Solid SiC)

โซลิดซิลิคอนคาร์ไบด์ผสมผสานความบริสุทธิ์สูง ความต้านทานการกัดกร่อนที่ดีเยี่ยม ความต้านทานพลาสมาที่เหนือกว่า และความเสถียรทางความร้อนที่โดดเด่น ทำให้เหมาะอย่างยิ่งสำหรับระบบการกัดขั้นสูงและอุปกรณ์เตาเผาที่มีอุณหภูมิสูง

ผลิตภัณฑ์หลัก

· วงแหวนปรับโฟกัส

· ขอบแหวน

· หัวฝักบัว

· เรือเวเฟอร์

· ท่อเตาหลอม

· กระบอกสูบไกด์

· ส่วนประกอบการแกะสลัก

4. ซีรีส์วัสดุกราไฟท์และคาร์บอนที่มีความบริสุทธิ์สูง

เรานำเสนอโซลูชั่นระบบสนามระบายความร้อนแบบครบวงจรด้วยผลิตภัณฑ์ต่างๆ ได้แก่:

· ตัวรับกราไฟท์

· เครื่องทำความร้อน

· เบ้าหลอม

· แผ่นกันความร้อน

· แหวนกราไฟท์

· ขั้วไฟฟ้ากราไฟท์

· ผ้าสักหลาดคาร์บอนไฟเบอร์

· ผ้าสักหลาดแข็งคาร์บอนไฟเบอร์

· คาร์บอนคอมโพสิต

ผลิตภัณฑ์ทั้งหมดสามารถผลิตได้แบบกำหนดเองตามแพลตฟอร์มอุปกรณ์ที่แตกต่างกัน

5. ซีรีส์ควอตซ์และเซรามิกขั้นสูง

จากความเชี่ยวชาญของเราในด้านเทคโนโลยีวัสดุ CVD เราได้ขยายกลุ่มผลิตภัณฑ์ของเราให้รวมถึง:

ผลิตภัณฑ์ควอตซ์ที่มีความบริสุทธิ์สูง

· เรือควอทซ์

· ตัวพาควอตซ์

· ท่อแปรรูป

· ท่อเตาหลอม

· โถระฆัง

· แหวนควอตซ์

· หน้าแปลนควอตซ์

· ท่อฉีดแก๊ส

· ถ้วยใส่ตัวอย่างควอตซ์

· ส่วนประกอบควอตซ์ที่ปรับแต่งเองอื่นๆ

ส่วนประกอบเซรามิกขั้นสูง

· อลูมินาที่มีความบริสุทธิ์สูง (Al₂O₃)

· ซิลิคอน คาร์ไบด์ (SiC)

· ซิลิคอนไนไตรด์ (Si₃N₄)

· โบรอนไนไตรด์ (BN)

ผลิตภัณฑ์เหล่านี้ใช้กันอย่างแพร่หลายใน:

· การแพร่กระจาย

· ออกซิเดชัน

· LPCVD

· PECVD

· ห้องแกะสลัก

· อุปกรณ์สารกึ่งตัวนำแบบผสม

6. เซมิคอนดักเตอร์เวเฟอร์ซีรีส์

เราจัดหาเวเฟอร์เซมิคอนดักเตอร์และวัสดุซับสเตรตที่หลากหลาย รวมถึง:

· ซิลิคอน คาร์ไบด์ (SiC)

· ซิลิคอน

· แกลเลียมออกไซด์ (β-Ga₂O₃)

· แซฟไฟร์

· ซอย (ซิลิคอนบนฉนวน)

· แกลเลียมไนไตรด์ (GaN)

· แกลเลียม อาร์เซไนด์ (GaAs)

ขนาดเวเฟอร์ที่กำหนดเองได้จาก2 นิ้วถึง 8 นิ้ว

IV. จุดแข็งด้านการวิจัยและพัฒนาและความก้าวหน้าทางเทคโนโลยี

ข้อความสำคัญ:ดำเนินตามหลักปรัชญาของ"อุตสาหกรรมที่ขับเคลื่อนด้วย R&D"บริษัทได้สร้างแพลตฟอร์มนวัตกรรมคู่ซึ่งประกอบด้วยการวิจัยและพัฒนาองค์กร เซนเต้ร และศูนย์นวัตกรรมวัสดุสนามความร้อนห้องปฏิบัติการ Yongjiangพัฒนาเทคโนโลยีหลักอย่างต่อเนื่องในอุปกรณ์ CVD กระบวนการเคลือบ และวัสดุเซมิคอนดักเตอร์ขั้นสูง

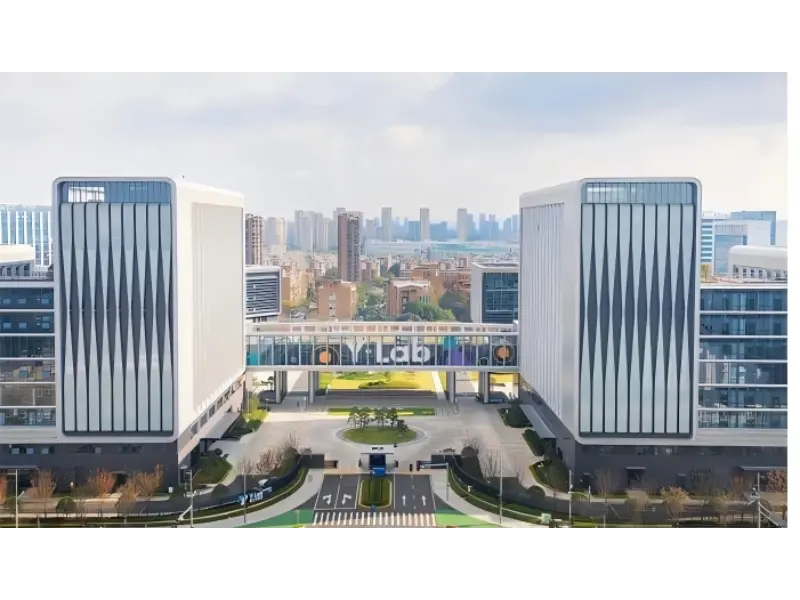

1. แพลตฟอร์ม R&D แบบคู่

ก่อตั้งเวเทค เซมิคอนดักเตอร์สองแพลตฟอร์ม R&D หลัก:

· ศูนย์วิจัยและพัฒนาองค์กร

· ศูนย์นวัตกรรมวัสดุสนามความร้อนห้องปฏิบัติการยงเจียง

แพลตฟอร์มทั้งสองนี้ร่วมกันดำเนินการวิจัยและพัฒนาวัสดุขั้นสูง การเพิ่มประสิทธิภาพกระบวนการ และการพัฒนาอุตสาหกรรมผลิตภัณฑ์ โดยให้การสนับสนุนทางเทคโนโลยีอย่างต่อเนื่องสำหรับการพัฒนาในระยะยาวของบริษัท

2. ผลงานเทคโนโลยีหลัก

บริษัทยังคงสร้างความก้าวหน้าในเทคโนโลยีหลักต่อไปนี้:

· การพัฒนาอุปกรณ์ CVD อย่างอิสระ

· การเพิ่มประสิทธิภาพกระบวนการ CVD SiC

· เทคโนโลยีการสะสม CVD TaC

· เทคโนโลยีการทำให้บริสุทธิ์ วัสดุ มีความบริสุทธิ์สูง

·เทคโนโลยีการตัดแต่งขึ้นรูปด้วยเครื่องจักรกราไฟท์ที่มีความแม่นยำ

· การออกแบบสนามความร้อนของเซมิคอนดักเตอร์

· การเพิ่มประสิทธิภาพการทำงานของวัสดุที่อุณหภูมิสูง

· การพัฒนาวัสดุเซมิคอนดักเตอร์ใหม่

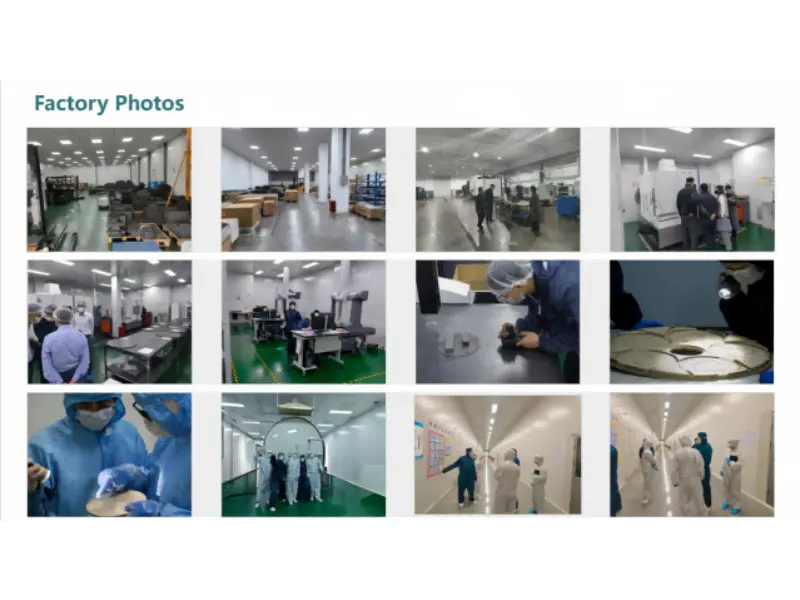

V. ความสามารถในการผลิตและกำลังการผลิต

ข้อความสำคัญ:เวเทค เซมิคอนดักเตอร์ ได้สร้างขั้นตอนการผลิตที่สมบูรณ์ซึ่งครอบคลุมการทำให้บริสุทธิ์ → การตัดเฉือนที่มีความแม่นยำ → การสะสมการเคลือบ → การตรวจสอบ → การบรรจุและการจัดส่ง บริษัทดำเนินธุรกิจฐานการผลิตประมาณ 100 เอเคอร์, มากกว่า50 สายการผลิต, และระบบเคลือบ SiC CVD 17 แบบโดยมีขนาดเคลือบสูงสุด 1.5 เมตร

ความสามารถในการผลิต	ข้อมูลจำเพาะ
ฐานการผลิต	ประมาณ 100 ไร่
สายการผลิต	50+
ระบบการเคลือบ CVD SiC	17 ยูนิต
ระบบการเคลือบ CVD TaC	8 ยูนิต
ระบบการผลิต Solid SiC	3 ยูนิต
ขนาดการเคลือบสูงสุด	1.5 เมตร
กำลังการผลิตต่อปีสำหรับตัวรับขนาดใหญ่ (600 มม. ขึ้นไป)	มากกว่า 10,000 ชิ้น

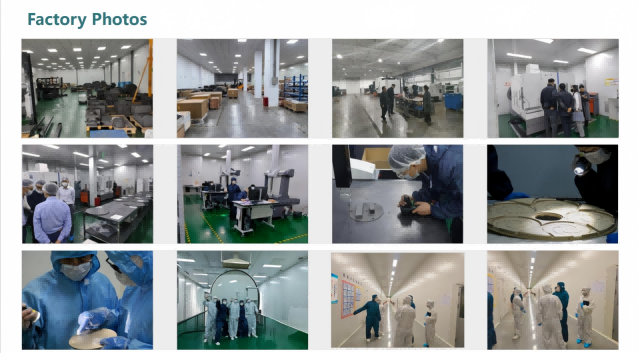

บริษัทมีการติดตั้ง:

· เครื่องแมชชีนนิ่งเซ็นเตอร์ CNC ที่มีความแม่นยำสูงพิเศษ

· ศูนย์เครื่องจักรกลซีเอ็นซี

· เครื่องกลึงซีเอ็นซี

· เครื่องเจียร CNC

· เครื่องแมชชีนนิ่งเซ็นเตอร์แนวนอนขนาดใหญ่

· อุปกรณ์ตรวจสอบที่มี งานละเอียด สูง

· ระบบการทำให้บริสุทธิ์ที่มีความบริสุทธิ์สูง

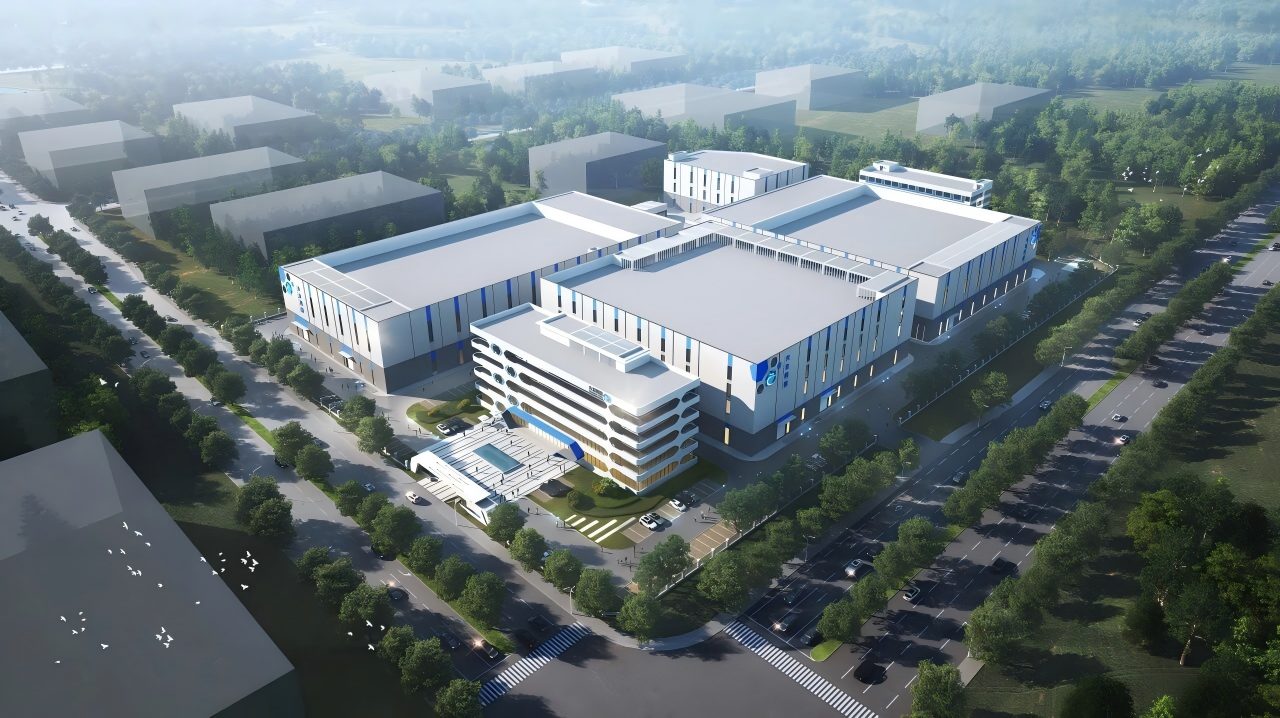

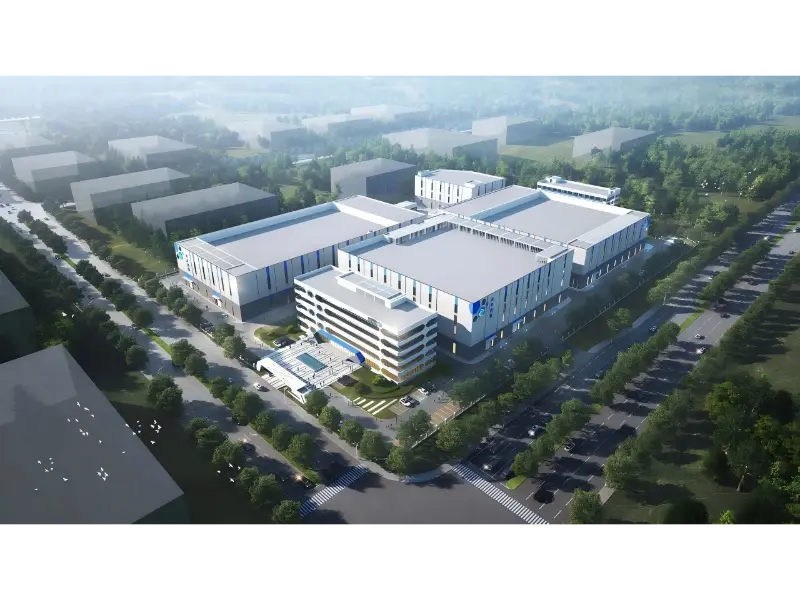

ขณะนี้ฐานการผลิตใหม่อยู่ระหว่างการก่อสร้าง และจะขยายกำลังการผลิตของบริษัทเพิ่มเติมเพื่อตอบสนองความต้องการที่เพิ่มขึ้นทั่วโลก

วี. ระบบการจัดการคุณภาพและการรับรองผลิตภัณฑ์

ข้อความสำคัญ:เวเทค เซมิคอนดักเตอร์ ได้สร้างระบบการจัดการคุณภาพที่ครอบคลุมตลอดกระบวนการผลิตทั้งหมด วัสดุที่มีความบริสุทธิ์สูงสามารถบรรลุระดับความบริสุทธิ์ได้6N–7Nในขณะที่ความหนาสม่ำเสมอของแบทช์ต่อแบทช์การเคลือบ CVD SiCถูกควบคุมอยู่ภายใน±10 ไมโครเมตร. นอกจากนี้บริษัทยังจัดให้มีการรับรองวัสดุและเอกสารการตรวจสอบที่สมบูรณ์เพื่อรองรับข้อกำหนดด้านคุณภาพของลูกค้า

การผลิตเซมิคอนดักเตอร์มีข้อกำหนดที่เข้มงวดอย่างยิ่งความบริสุทธิ์ของวัสดุ, ความแม่นยำของมิติและความสม่ำเสมอของผลิตภัณฑ์. VETEK Semiconductor ได้สร้างระบบการจัดการคุณภาพที่ครอบคลุมทุกขั้นตอนของการผลิต ผลิตภัณฑ์แต่ละชิ้นผ่านกระบวนการผลิตดังต่อไปนี้:

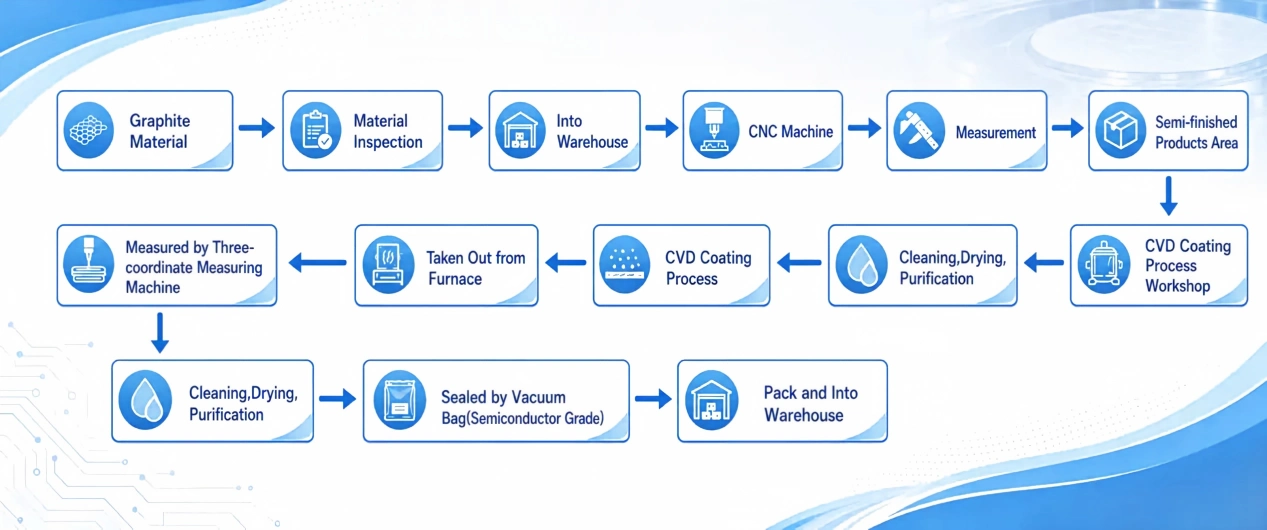

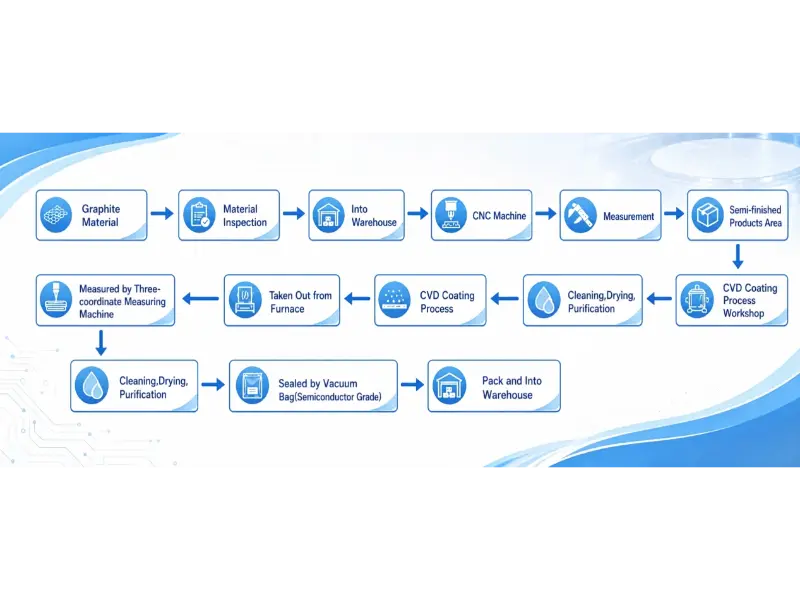

การตรวจสอบวัตถุดิบ → การทำให้บริสุทธิ์ที่มีความบริสุทธิ์สูง → การใช้เครื่องจักรที่มีความแม่นยำ → การสะสมการเคลือบ CVD → การตรวจสอบผลิตภัณฑ์ → การตรวจสอบขั้นสุดท้าย

1. ตัวชี้วัดคุณภาพที่สำคัญ

· หลังจากการทำให้บริสุทธิ์อย่างล้ำลึก สามารถควบคุมความบริสุทธิ์ของ วัสดุ ที่มีความบริสุทธิ์สูงได้ที่ระดับ 6N–7N.

· ความสม่ำเสมอของความหนาของการเคลือบผิวแบบชุดต่อชุดการเคลือบ CVD SiCถูกควบคุมอยู่ภายใน±10 ไมโครเมตร.

· สำหรับผลิตภัณฑ์เคลือบ TaCมีการควบคุมคุณภาพอย่างเข้มงวดสำหรับการยึดเกาะของสารเคลือบ ความสมบูรณ์ของพื้นผิว และการตรวจสอบรอยแตก/รูเข็ม

2. การสนับสนุนเอกสารทางเทคนิค

บริษัทจัดทำเอกสารทางเทคนิคฉบับสมบูรณ์ ได้แก่:

· ใบรับรองวัสดุ

· ใบรับรองความสอดคล้อง (COC)

· รายงานการตรวจสอบ

· รายงานการตรวจสอบมิติ

· รายงานการตรวจสอบความหนาของผิวเคลือบ

· เอกสารข้อมูลวัสดุ

· SDS/MSDS (ถ้ามี)

· รายการบรรจุภัณฑ์

·ใบแจ้งหนี้การค้า

· หนังสือรับรองแหล่งกำเนิดสินค้า (ตามข้อกำหนดการส่งออก)

ปกเกล้าเจ้าอยู่หัว ความสามารถในการจัดหาและบริการทั่วโลก

ข้อความสำคัญ:รองรับเวเทค เซมิคอนดักเตอร์OEM/ODMบริการ การผลิตตามสั่ง การสั่งตัวอย่าง และการผลิตในปริมาณน้อย สินค้ามาตรฐานมักจะมีระยะเวลารอคอยสินค้าเป็น2–4 สัปดาห์ในขณะที่โลจิสติกส์ระดับโลกได้รับการสนับสนุนผ่านทางดีเอชแอ, เฟดเอ็กซ์, อัพและการขนส่งสินค้าทางทะเล

1. OEM/ODM และการผลิตแบบกำหนดเอง

บริษัทให้บริการระยะยาวได้แก่:

· การผลิตตามแบบของลูกค้า

· การผลิตตามตัวอย่างที่ให้มา

· วิศวกรรมย้อนกลับ

· การออกแบบ มิติข้อมูลแบบกำหนดเอง

· คำแนะนำในการทดแทนวัสดุกราไฟท์

· การเพิ่มประสิทธิภาพโซลูชันการเคลือบ

· การเพิ่มประสิทธิภาพโครงสร้างสนามความร้อน

· การพัฒนาส่วนประกอบสนามความร้อนเสร็จสมบูรณ์

เราสนับสนุนผลิตภัณฑ์ตั้งแต่2 นิ้ว, 4 นิ้ว, 6 นิ้ว, และ 8 นิ้วแพลตฟอร์มไปจนถึงขนาดที่กำหนดเองที่ใหญ่ขึ้น

2. ตัวเลือกการจัดซื้อจัดจ้างที่ยืดหยุ่น

มีคำสั่งซื้อตัวอย่างและการผลิตในปริมาณน้อย ช่วยให้ลูกค้าสามารถดำเนินการ:

· การตรวจสอบอุปกรณ์

· คุณสมบัติกระบวนการ

· การพัฒนาผลิตภัณฑ์ใหม่

สำหรับการผลิตในปริมาณมาก แผนการจัดหาที่มั่นคงสามารถกำหนดได้โดยอิงตามการคาดการณ์การจัดซื้อประจำปีของลูกค้า

3. เวลานำมาตรฐาน

ประเภทสินค้า	เวลานำมาตรฐาน
สินค้ามาตรฐาน	2–4 สัปดาห์
ผลิตภัณฑ์มาตรฐานที่กำหนดเอง	4–6 สัปดาห์
ผลิตภัณฑ์ที่กำหนดเองที่ซับซ้อน	6–10 สัปดาห์

พันธมิตรระยะยาวอาจจัดทำโปรแกรมสต็อกสินค้าเพื่อความปลอดภัยเพื่อปรับปรุงเสถียรภาพในการจัดส่งให้ดียิ่งขึ้น

4. โซลูชั่นโลจิสติกส์ระดับโลก

เรารองรับวิธีจัดส่งระหว่างประเทศหลายวิธี ได้แก่:

· ดีเอชแอล

· เฟดเอ็กซ์

· ยูพีเอส

· ทีเอ็นที(สำหรับตัวอย่างและการจัดส่งในปริมาณน้อย)

· การขนส่งทางอากาศ (สำหรับการขนส่งปริมาณมากเร่งด่วน)

· การขนส่งทางทะเล (สำหรับส่วนประกอบขนาดใหญ่และการสั่งซื้อจำนวนมากในระยะยาว)

เงื่อนไขทางการค้าที่รองรับได้แก่:

· EXW

· FOB

· เอฟซีเอ

· ซีไอเอฟ

· DDP (ใช้ได้กับบางประเทศ)

ผลิตภัณฑ์ได้รับการคุ้มครองโดยใช้บรรจุภัณฑ์หลายชั้น ได้แก่:

· ทำความสะอาดห้องคลีนรูม

· ฟิล์มกันรอยพีอี

· การซีลสุญญากาศ

· บรรจุภัณฑ์ป้องกันไฟฟ้าสถิต

· กันกระแทกผ้าฝ้ายมุก (EPE)

· ลังไม้สั่งทำพิเศษ

5. การจัดการปัญหาด้านการขนส่ง

หากมีปัญหาใดๆ เกิดขึ้นระหว่างการขนส่ง ได้แก่:

· บรรจุภัณฑ์เสียหาย

· ความเสียหายจากการขนส่ง

· ความคลาดเคลื่อนของปริมาณ

· รุ่นผลิตภัณฑ์ไม่ถูกต้อง

ลูกค้าสามารถติดต่อทีมขายของเราได้ทันที เราจะให้การสนับสนุนอย่างรวดเร็ว รวมถึง:

· การจัดส่งทดแทน

· การเปลี่ยนผลิตภัณฑ์

· การวิเคราะห์ทางเทคนิค

·ความช่วยเหลือในการเรียกร้องค่าสินไหมทดแทนด้านลอจิสติกส์

เพื่อให้ลูกค้าพึงพอใจ

6. บริการหลังการขายและบริการหลังการขาย

การสนับสนุนก่อนการขาย

· ให้คำปรึกษาการเลือกผลิตภัณฑ์

· การออกแบบเพื่อการวิเคราะห์ความสามารถในการผลิต (DFM)

· คำแนะนำในการทดแทนวัสดุ

· คำแนะนำในการเพิ่มประสิทธิภาพสนามความร้อน

·การสนับสนุนตัวอย่าง

·ใบเสนอราคาอย่างรวดเร็ว

การสนับสนุนหลังการขาย

· คำแนะนำในการติดตั้ง

· คำแนะนำการใช้ผลิตภัณฑ์

· คำแนะนำในการบำรุงรักษา

· การสนับสนุนการเพิ่มประสิทธิภาพกระบวนการ

· การวิเคราะห์อายุการใช้งานของผลิตภัณฑ์

· การวิเคราะห์ความล้มเหลว

· ตอบสนองอย่างรวดเร็วต่อปัญหาที่เกี่ยวข้องกับคุณภาพ

8. อุตสาหกรรมการใช้งานที่สำคัญ

ข้อความสำคัญ: ผลิตภัณฑ์ของ VETEK Semiconductor มีการใช้กันอย่างแพร่หลายในห้าอุตสาหกรรมหลัก ได้แก่การผลิตเซมิคอนดักเตอร์ เซมิคอนดักเตอร์รุ่นที่สาม LED พลังงานใหม่ และการวิจัยทางวิทยาศาสตร์และการผลิตขั้นสูง

การผลิตเซมิคอนดักเตอร์

· วงจรรวม (ไอซี)

· สารกึ่งตัวนำไฟฟ้า

· เมมส์

· สารกึ่งตัวนำแบบผสม

เซมิคอนดักเตอร์ยุคที่สาม

· อุปกรณ์จ่ายไฟ SiC

· อุปกรณ์จ่ายไฟ GaN

· อุปกรณ์คลื่นความถี่วิทยุ

· ไมโครแอลอีดี

อุตสาหกรรมแอลอีดี

· ไฟ LED สีฟ้า

· ไฟ LED อัลตราไวโอเลตลึก (UV LED)

· ไฟ LED ขนาดเล็ก

· ไมโคร LED

อุตสาหกรรมพลังงานใหม่

· รถยนต์พลังงานใหม่ (NEV)

· อุปกรณ์ไฟฟ้าโซลาร์เซลล์

· ระบบกักเก็บพลังงาน

การวิจัยทางวิทยาศาสตร์และการผลิตขั้นสูง

· ห้องปฏิบัติการของมหาวิทยาลัย

· สถาบันวิจัยแห่งชาติ

· แพลตฟอร์ม R&D วัสดุขั้นสูง

ทรงเครื่อง คำถามที่พบบ่อย (FAQ)

คำถามที่ 1: VETEK Semiconductor จำหน่ายผลิตภัณฑ์อะไรบ้างเป็นหลัก

ตอบ:เวเทค เซมิคอนดักเตอร์ มีผลิตภัณฑ์หลัก 6 ประเภท ได้แก่การเคลือบ CVD SiC, การเคลือบ CVD TaC, โซลิดซิลิคอนคาร์ไบด์ (Solid SiC), กราไฟท์ที่มีความบริสุทธิ์สูงและวัสดุที่มีคาร์บอนเป็นหลัก, ควอตซ์และเซรามิกขั้นสูง และเวเฟอร์เซมิคอนดักเตอร์ครอบคลุมกระบวนการเซมิคอนดักเตอร์ที่สำคัญ เช่นเยื่อบุผิว การแกะสลัก และการเติบโตของคริสตัล

คำถามที่ 2: การเคลือบ CVD SiC ของ VETEK Semiconductor สามารถบรรลุความบริสุทธิ์ได้ระดับใด

ตอบ:ด้วยกระบวนการทำให้บริสุทธิ์อย่างล้ำลึกของเรา สามารถควบคุมความบริสุทธิ์ของวัสดุที่มีความบริสุทธิ์สูงได้ที่6N–7Nระดับ. นอกจากนี้ความหนาของการเคลือบแบบแบทช์ต่อแบทช์ของเราการเคลือบ CVD SiCถูกควบคุมอยู่ภายใน±10 ไมโครเมตรทำให้มั่นใจได้ถึงประสิทธิภาพที่มั่นคงระหว่างการทำงานที่อุณหภูมิสูงในระยะยาว

คำถามที่ 3: คุณรองรับคำสั่งซื้อตัวอย่างหรือการซื้อจำนวนน้อยหรือไม่

ตอบ:ใช่. เรายอมรับคำสั่งซื้อตัวอย่างและสามารถจัดส่งเป็นชิ้นเดียวหรือชุดเล็กก็ได้ขึ้นอยู่กับประเภทผลิตภัณฑ์ ช่วยให้ลูกค้าสามารถตรวจสอบอุปกรณ์ ตรวจสอบคุณสมบัติของกระบวนการ และการพัฒนาผลิตภัณฑ์ใหม่ได้

Q4: เวลานำมาตรฐานของคุณคืออะไร?

ตอบ:เวลานำมาตรฐานคือ:

· สินค้ามาตรฐาน:2–4 สัปดาห์

· ผลิตภัณฑ์มาตรฐานที่กำหนดเอง:4–6 สัปดาห์

· ผลิตภัณฑ์ที่กำหนดเองที่ซับซ้อน:6–10 สัปดาห์

สำหรับลูกค้าระยะยาว ยังสามารถจัดทำโปรแกรมสต็อกสินค้าเพื่อความปลอดภัยเพื่อปรับปรุงเสถียรภาพในการจัดส่งให้ดียิ่งขึ้น

คำถามที่ 5: คุณสนับสนุนการผลิตแบบกำหนดเองหรือบริการ OEM/ODM หรือไม่

ตอบ:ใช่. เราให้บริการการผลิตตามแบบของลูกค้า การผลิตจากตัวอย่างที่ให้มา วิศวกรรมย้อนกลับ การออกแบบขนาดที่กำหนดเอง คำแนะนำในการทดแทนวัสดุ การเพิ่มประสิทธิภาพโซลูชันการเคลือบ การเพิ่มประสิทธิภาพโครงสร้างสนามความร้อน และบริการพัฒนาส่วนประกอบสนามความร้อนแบบครบวงจร เราสนับสนุนผลิตภัณฑ์จากแพลตฟอร์มขนาด 2 นิ้วถึง 8 นิ้วรวมถึงขนาดที่กำหนดเองที่ใหญ่ขึ้น

คำถามที่ 6: ผลิตภัณฑ์ของคุณใช้อุปกรณ์เซมิคอนดักเตอร์อะไรบ้างเป็นหลัก

ตอบ:ผลิตภัณฑ์ของเรามีการใช้กันอย่างแพร่หลายในLPE, Aixtron, วีโก้, ASMและระบบ epitaxy กระแสหลักอื่น ๆ เช่นกันอุปกรณ์แกะสลัก เตาออกซิเดชั่น/การแพร่กระจายเตาหลอมคริสตัล และอุปกรณ์แปรรูปเซมิคอนดักเตอร์อื่นๆ เหมาะสำหรับกระบวนการผลิตที่สำคัญ ได้แก่:

· ซิลิคอน เอพิแทกซี

· SiC Epitaxy

· GaN Epitaxy

· LED Epitaxy

· การแกะสลักด้วยพลาสม่า

· การแพร่กระจาย

· ออกซิเดชัน

·การหลอม

· การประมวลผลความร้อนอย่างรวดเร็ว (RTP)

คำถามที่ 7: คุณจะมั่นใจในคุณภาพของผลิตภัณฑ์และความสม่ำเสมอของแบทช์ได้อย่างไร

ตอบ:เวเทค เซมิคอนดักเตอร์ ได้สร้างระบบการจัดการคุณภาพที่สมบูรณ์ครอบคลุมกระบวนการผลิตทั้งหมด:

ผลิตภัณฑ์ทุกชิ้นผ่านการตรวจสอบหลายครั้ง รวมถึง:

· การตรวจสอบด้วยสายตา

· การตรวจสอบมิติ

· การวัดความหนาของการเคลือบผิว

· การตรวจสอบความเรียบ

· การตรวจสอบความเข้มข้น

· การตรวจสอบความสม่ำเสมอของการเคลือบผิว

บันทึกการตรวจสอบย้อนกลับคุณภาพที่สมบูรณ์จะถูกเก็บรักษาไว้ตลอดกระบวนการผลิต

คำถามที่ 8: VETEK Semiconductor มีใบรับรองและคุณสมบัติอะไรบ้าง

ตอบ:เวเทค เซมิคอนดักเตอร์ ได้รับการยอมรับว่าเป็นองค์กร "Little Giant" ที่เชี่ยวชาญและซับซ้อนระดับประเทศ ดร. เหอ เชาหลง ผู้ก่อตั้งบริษัท ได้รับเลือกให้เป็นผู้มีความสามารถชั้นนำภายใต้โครงการ "Ten Thousand Talents Program" ของมณฑลเจ้อเจียง ผลิตภัณฑ์ของเราเข้าสู่ห่วงโซ่อุปทานหลักของผู้นำในอุตสาหกรรมที่จดทะเบียนในตลาดหลักทรัพย์จำนวนมาก รวมถึง Leon Microelectronics, Jiangfeng Electronics, HC Semitek และ Zhaochi Co., Ltd.

X. ข้อดีหลัก

· องค์กร "ยักษ์น้อย" ที่เชี่ยวชาญและซับซ้อนระดับชาติติดอันดับซัพพลายเออร์ชั้นนำในอุตสาหกรรมสนามความร้อนแบบเซมิคอนดักเตอร์ของจีน

· แพลตฟอร์ม R&D แบบคู่:ศูนย์ R&D ขององค์กร + ศูนย์นวัตกรรมวัสดุสนามความร้อนห้องปฏิบัติการ Yongjiang

· หกแผนกธุรกิจและหกหมวดหมู่ผลิตภัณฑ์หลักให้ความคุ้มครองครอบคลุมการใช้งานสนามความร้อนที่อุณหภูมิสูงของเซมิคอนดักเตอร์

· บูรณาการอย่างเต็มที่dห่วงโซ่การผลิต:ครอบคลุมระบบการผลิตภายในที่สมบูรณ์การทำให้บริสุทธิ์ → การตัดเฉือนที่แม่นยำ → การเคลือบ CVD → การตรวจสอบรับประกันการควบคุมกระบวนการเต็มรูปแบบ

· ได้รับความไว้วางใจจากลูกค้าในอุตสาหกรรมเซมิคอนดักเตอร์มากกว่า 30 รายด้วยผลิตภัณฑ์ที่เข้าสู่ห่วงโซ่อุปทานหลักของบริษัทเซมิคอนดักเตอร์ชั้นนำที่จดทะเบียนในตลาดหลักทรัพย์หลายแห่ง

· รองรับ OEM/ODM และการผลิตแบบกำหนดเองนำเสนอโซลูชั่นที่ยืดหยุ่นซึ่งปรับให้เหมาะกับความต้องการของลูกค้า

·คำสั่งซื้อตัวอย่างและ Smaการผลิตแบบ ll-Batch Aใช้ได้,ช่วยให้ลูกค้าลดต้นทุนการตรวจสอบและเร่งการพัฒนาผลิตภัณฑ์

· การควบคุมคุณภาพอย่างครอบคลุมและความสามารถในการตรวจสอบย้อนกลับผลิตภัณฑ์อย่างเต็มรูปแบบรับประกันความเสถียรของผลิตภัณฑ์ในระยะยาวและประสิทธิภาพที่สม่ำเสมอ

· Global Logistics Network และ Comการสนับสนุนก่อนการขายและหลังการขายที่ครอบคลุมให้บริการที่เชื่อถือได้แก่ลูกค้าทั่วโลก

จิน บทสรุป

ขับเคลื่อนด้วยนวัตกรรมทางเทคโนโลยีอย่างต่อเนื่องเวเทค เซมิคอนดักเตอร์ได้สร้างระบบนิเวศการบริการที่สมบูรณ์ซึ่งครอบคลุมการวิจัยและพัฒนา การผลิต และการส่งมอบทั่วโลกโดยมีศูนย์กลางอยู่ที่กระบวนการผลิตเซมิคอนดักเตอร์ที่สำคัญ

จากวัสดุที่มีความบริสุทธิ์สูงไปจนถึงส่วนประกอบเซมิคอนดักเตอร์ที่มีความแม่นยำและจากเทคโนโลยีการเคลือบขั้นสูงเพื่อโซลูชั่นสนามความร้อนที่สมบูรณ์ทางบริษัทมีความมุ่งมั่นที่จะให้บริการประสิทธิภาพสูงเชื่อถือได้และยั่งยืนวัสดุหลักและส่วนประกอบหลักสำหรับทั่วโลกวงจรรวม, เซมิคอนดักเตอร์รุ่นที่สาม, LED, เซลล์แสงอาทิตย์ และการผลิตขั้นสูงอุตสาหกรรม

มองไปข้างหน้าเวเทค เซมิคอนดักเตอร์จะยังคงรักษาความมุ่งมั่นต่อไปqความเป็นอยู่ความเป็นเลิศและนวัตกรรมทางเทคโนโลยีซึ่งทำงานอย่างใกล้ชิดกับลูกค้าทั่วโลกเพื่อขับเคลื่อนความก้าวหน้าของวัสดุและเทคโนโลยีเซมิคอนดักเตอร์ยุคใหม่
