เรือเวเฟอร์เซรามิก SiC คืออะไร? ข้อมูลจำเพาะ วัสดุ และการใช้งาน

ในกระบวนการเซมิคอนดักเตอร์ที่อุณหภูมิสูง การจัดการ การรองรับ และการบำบัดความร้อนของเวเฟอร์จะขึ้นอยู่กับส่วนประกอบรองรับพิเศษ นั่นก็คือ เรือเวเฟอร์ เมื่ออุณหภูมิกระบวนการสูงขึ้น และความต้องการด้านความสะอาดและการควบคุมอนุภาคเพิ่มขึ้น เรือเวเฟอร์ควอทซ์แบบดั้งเดิมจะค่อยๆ เผยให้เห็นปัญหาต่างๆ เช่น อายุการใช้งานสั้น อัตราการเสียรูปสูง และความต้านทานการกัดกร่อนต่ำเรือเวเฟอร์เซรามิกซิลิคอนคาร์ไบด์ (SiC)ปรากฏในบริบทนี้และกลายเป็นผู้ให้บริการหลักในอุปกรณ์การประมวลผลความร้อนระดับไฮเอนด์

ซิลิคอนคาร์ไบด์ (SiC) เป็นวัสดุเซรามิกเชิงวิศวกรรมที่ผสมผสานความแข็งสูง การนำความร้อนสูง และความเสถียรทางเคมีที่ดีเยี่ยมเซรามิก SiCซึ่งเกิดขึ้นจากการเผาผนึกที่อุณหภูมิสูง ไม่เพียงแต่มีความทนทานต่อการเปลี่ยนแปลงอุณหภูมิอย่างฉับพลันเท่านั้น แต่ยังรักษาโครงสร้างและขนาดที่มั่นคงในสภาพแวดล้อมออกซิไดซ์และการกัดกร่อน ด้วยเหตุนี้ เมื่อประดิษฐ์เป็นรูปเรือเวเฟอร์ จึงสามารถรองรับกระบวนการที่มีอุณหภูมิสูง เช่น การแพร่กระจาย การหลอม และออกซิเดชันได้อย่างน่าเชื่อถือ ทำให้เหมาะอย่างยิ่งสำหรับกระบวนการทางความร้อนที่ทำงานที่อุณหภูมิสูงกว่า 1100°C

1. เรือเวเฟอร์เซรามิก SiC คืออะไร

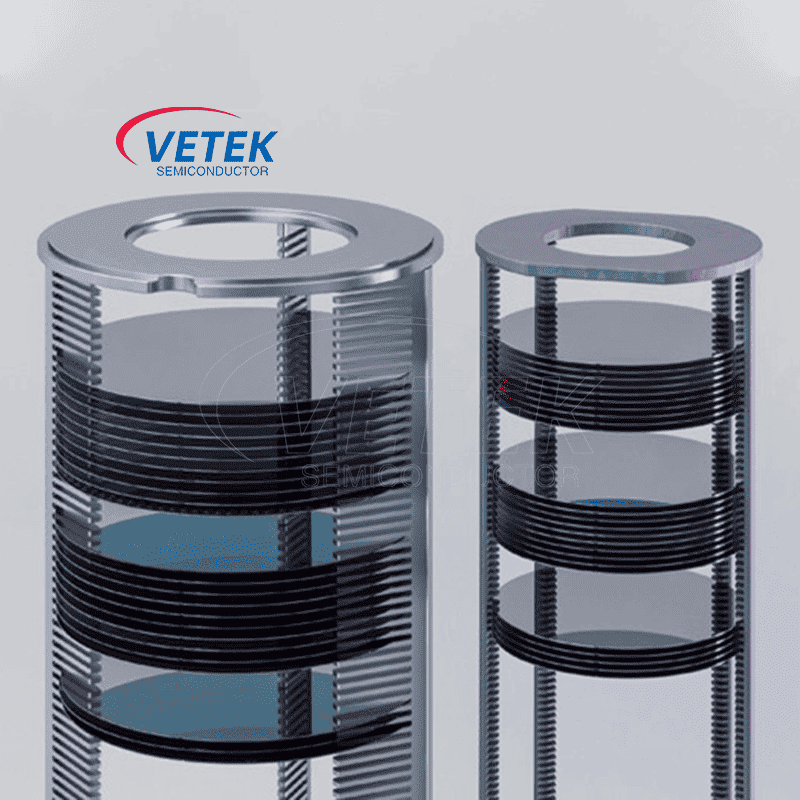

โครงสร้างของเรือเวเฟอร์มักได้รับการออกแบบให้มีการกำหนดค่ากริดแบบขนานหลายชั้น ซึ่งสามารถบรรจุเวเฟอร์ได้หลายสิบหรือหลายร้อยแผ่นพร้อมกัน ข้อดีของเซรามิก SiC ในการควบคุมค่าสัมประสิทธิ์การขยายตัวเนื่องจากความร้อน ทำให้เซรามิกมีโอกาสน้อยที่จะเกิดการเสียรูปจากความร้อนหรือการแตกร้าวขนาดเล็กในระหว่างกระบวนการขึ้นและลงที่อุณหภูมิสูง นอกจากนี้ ยังสามารถควบคุมปริมาณสิ่งเจือปนของโลหะได้อย่างเข้มงวด ซึ่งช่วยลดความเสี่ยงในการปนเปื้อนที่อุณหภูมิสูงได้อย่างมาก ทำให้เหมาะสมอย่างยิ่งสำหรับกระบวนการที่ไวต่อความสะอาดอย่างยิ่ง เช่น การผลิตอุปกรณ์กำลัง, SiC MOSFET, MEMS และผลิตภัณฑ์อื่นๆ

2. เรือควอตซ์กับ SiC กับกราไฟท์เวเฟอร์: การเปรียบเทียบวัสดุ

เมื่อเปรียบเทียบกับเรือเวเฟอร์ควอทซ์แบบดั้งเดิม เรือเวเฟอร์เซรามิกซิลิคอนคาร์ไบด์มักจะมีอายุการใช้งานนานกว่า 3-5 เท่าภายใต้สภาวะการหมุนเวียนด้วยความร้อนบ่อยครั้งและอุณหภูมิสูง ความแข็งแกร่งและความต้านทานต่อการเสียรูปที่สูงขึ้นช่วยให้การจัดวางเวเฟอร์มีความเสถียรมากขึ้น ซึ่งช่วยเพิ่มผลผลิต ที่สำคัญกว่านั้น วัสดุ SiC จะรักษาการเปลี่ยนแปลงขนาดให้น้อยที่สุดในระหว่างรอบการให้ความร้อนและความเย็นบ่อยครั้ง ซึ่งช่วยลดการบิ่นที่ขอบแผ่นเวเฟอร์หรือการไหลของอนุภาคที่เกิดจากการเสียรูปของแผ่นเวเฟอร์

3. ประเภทของวัสดุเรือเวเฟอร์ซิลิคอนคาร์ไบด์

เรือเวเฟอร์ SiC บางรุ่นไม่ได้ผลิตจากเกรดเซรามิกเดียวกัน เส้นทางการผลิตที่แตกต่างกันทำให้เกิดโครงสร้างจุลภาคและคุณลักษณะด้านประสิทธิภาพที่แตกต่างกัน

3.1 ซิลิคอนคาร์ไบด์ตกผลึก (RSiC)

SiC ที่ตกผลึกซ้ำใช้ในส่วนประกอบเซรามิกอุณหภูมิสูงที่ได้รับการออกแบบทางวิศวกรรม อาจมีความพรุนแบบเปิดอย่างมีนัยสำคัญ ทั้งนี้ขึ้นอยู่กับเกรด ซึ่งจะต้องพิจารณาเมื่อประเมินการปนเปื้อน การทำความสะอาด และความเข้ากันได้ของกระบวนการ

3.2 ซิลิกอนคาร์ไบด์เผา (SSiC)

SiC เผาผนึกแบบไร้แรงดันสามารถให้โครงสร้างเซรามิกหนาแน่นที่มีความแข็งสูง ความแข็งแรงเชิงกล และประสิทธิภาพเชิงความร้อนที่ดี คุณสมบัติที่แท้จริงขึ้นอยู่กับสูตร กระบวนการเผาผนึก และเกรดวัสดุ

3.3 ซิลิคอนคาร์ไบด์ที่มีปฏิกิริยาพันธะ (RBSiC / SiSiC)

โดยทั่วไป SiC ที่เกิดพันธะกับปฏิกิริยาจะมีเฟสซิลิคอนตกค้าง สิ่งนี้สามารถส่งผลต่ออุณหภูมิการบริการสูงสุดและความเข้ากันได้ของสารเคมี ดังนั้นจึงไม่ควรถือว่าขีดจำกัดการทำงานของมันเหมือนกับขีดจำกัดของ RSiC หรือ SSiC

3.4 ตัวพาเวเฟอร์กราไฟท์เคลือบ SiC

ตัวพาเวเฟอร์กราไฟท์เคลือบ SiC มีโครงสร้างที่แตกต่างจากเรือเวเฟอร์เซรามิก SiC แบบเสาหิน

ใช้ซับสเตรตกราไฟต์ที่ได้รับการปกป้องโดยการเคลือบ SiC ที่สะสมอยู่ การออกแบบดังกล่าวอาจมีข้อได้เปรียบในสภาพแวดล้อมการประมวลผลด้วยความร้อนเฉพาะ แต่ต้องประเมินความสมบูรณ์ของการเคลือบ ขอบที่สัมผัส และการปนเปื้อนที่อาจเกิดขึ้น

4. แนวโน้มในอนาคต

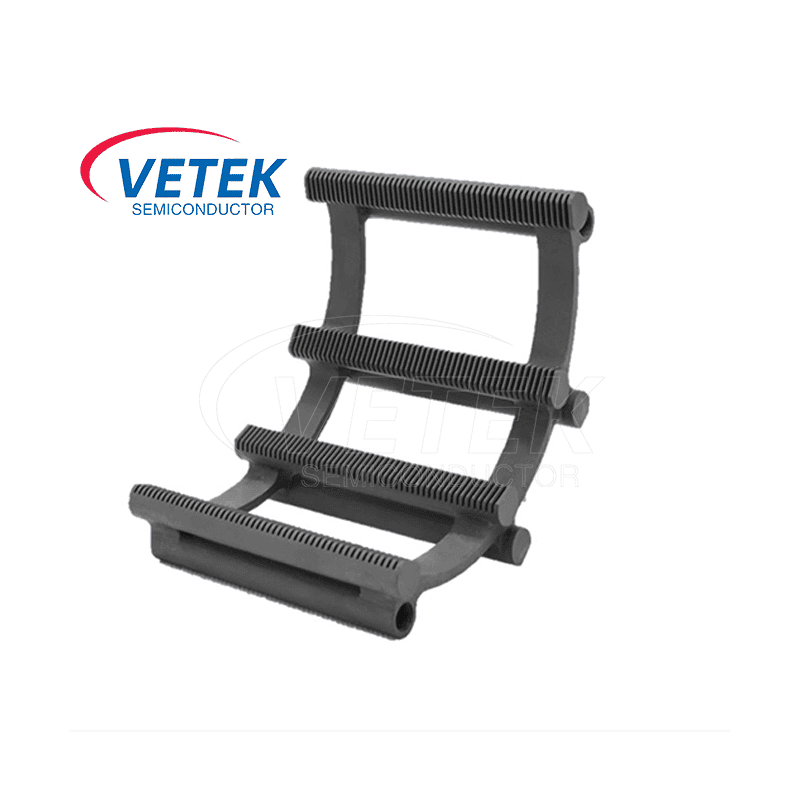

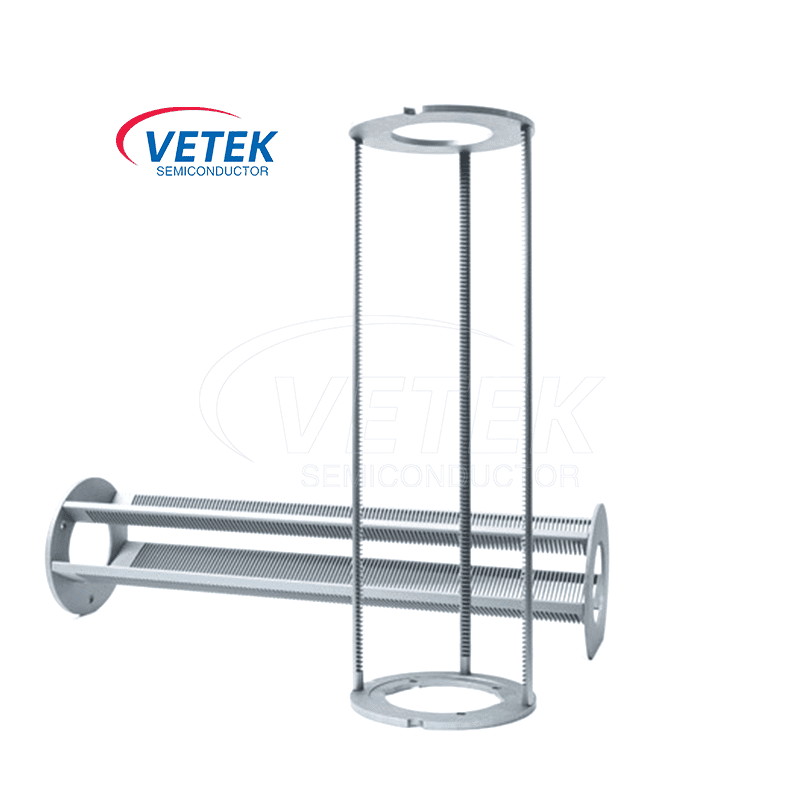

ในการใช้งานทางอุตสาหกรรม เรือเวเฟอร์เซรามิกซิลิคอนคาร์ไบด์กำลังค่อยๆ กลายเป็นตัวเลือกที่ต้องการสำหรับผู้ผลิตอุปกรณ์ระดับไฮเอนด์ในกระบวนการแปรรูปด้วยความร้อน ตั้งแต่อุปกรณ์ซิลิกอนแบบดั้งเดิมไปจนถึงวัสดุเซมิคอนดักเตอร์รุ่นที่สาม ไม่เพียงแต่เหมาะสำหรับอุปกรณ์การประมวลผลด้วยความร้อนหลายชนิด เช่น เตาหลอมท่อแนวตั้งและเตาออกซิเดชันแนวนอน แต่ประสิทธิภาพที่มั่นคงในสภาพแวดล้อมที่มีอุณหภูมิสูงและมีฤทธิ์กัดกร่อนสูงยังรับประกันความสม่ำเสมอของกระบวนการและความจุของอุปกรณ์ที่แข็งแกร่งยิ่งขึ้นอีกด้วย

การได้รับความนิยมอย่างค่อยเป็นค่อยไปของเรือเวเฟอร์เซรามิกซิลิกอนคาร์ไบด์ทำเครื่องหมายการเร่งความเร็วของวัสดุเซรามิกขั้นสูงที่เจาะเข้าไปในส่วนประกอบรองรับหลักของอุปกรณ์เซมิคอนดักเตอร์ เมื่อเปรียบเทียบกับวัสดุควอตซ์แบบดั้งเดิม ข้อดีของพวกมันในด้านความเสถียรที่อุณหภูมิสูง ความแข็งแกร่งของโครงสร้าง และความต้านทานความล้าจากความร้อน มอบรากฐานวัสดุที่เชื่อถือได้สำหรับการพัฒนาอย่างต่อเนื่องของอุณหภูมิที่สูงขึ้นและหน้าต่างกระบวนการที่เข้มงวดมากขึ้น ปัจจุบัน เรือเวเฟอร์เซรามิกซิลิคอนคาร์ไบด์ขนาด 6 นิ้วและ 8 นิ้วถูกนำมาใช้กันอย่างแพร่หลายในกระบวนการบำบัดความร้อนในการผลิตจำนวนมากของอุปกรณ์ไฟฟ้าในอุตสาหกรรมเซมิคอนดักเตอร์

ข้อมูลจำเพาะขนาด 12 นิ้วกำลังค่อยๆ ถูกนำมาใช้ในกระบวนการผลิตระดับไฮเอนด์และสายการผลิตขั้นสูง ซึ่งกลายเป็นทิศทางสำคัญสำหรับระยะต่อไปของความร่วมมือด้านอุปกรณ์และวัสดุ ในเวลาเดียวกัน เรือเวเฟอร์ขนาด 2-4 นิ้วยังคงมีบทบาทในแพลตฟอร์มการวิจัยและสถานการณ์กระบวนการเฉพาะ เช่น การประมวลผลซับสเตรต LED และการตรวจสอบกระบวนการ เรือเวเฟอร์เซรามิกซิลิคอนคาร์ไบด์จะแสดงให้เห็นถึงข้อได้เปรียบที่มากขึ้นในด้านความเสถียร การควบคุมขนาด และความจุของเวเฟอร์ ซึ่งขับเคลื่อนการพัฒนาอย่างต่อเนื่องของเทคโนโลยีวัสดุเซรามิกที่เกี่ยวข้อง

คำถามที่พบบ่อย

1. หน้าที่หลักของเรือเวเฟอร์คืออะไร?

เรือเวเฟอร์จะเก็บเวเฟอร์เซมิคอนดักเตอร์ไว้ในตำแหน่งที่มีระยะห่างที่แม่นยำในระหว่างการประมวลผลของเตาเผา หน้าที่หลักคือการรองรับทางกล การวางแนวแผ่นเวเฟอร์ และความเข้ากันได้กับสภาพแวดล้อมกระบวนการทางความร้อนและเคมี

2. เรือเวเฟอร์ SiC และเรือเวเฟอร์ควอทซ์แตกต่างกันอย่างไร

โดยทั่วไปแล้ว เรือเวเฟอร์เซรามิก SiC จะมีการนำความร้อนสูงกว่าและมีความสามารถทางกลที่อุณหภูมิสูงมากกว่าสำหรับเกรดที่เหมาะสม เรือเวเฟอร์ควอตซ์มีการขยายตัวทางความร้อนต่ำกว่ามากและมีการใช้กันอย่างแพร่หลายในกระบวนการเตาเซมิคอนดักเตอร์ที่สะอาด วัสดุที่ต้องการขึ้นอยู่กับสภาพการใช้งาน

3. เรือเวเฟอร์เซรามิก SiC สามารถทนต่ออุณหภูมิได้เท่าใด

ไม่มีการจำกัดอุณหภูมิเดียวสำหรับเรือเวเฟอร์เซรามิก SiC ทั้งหมด อุณหภูมิการทำงานสูงสุดขึ้นอยู่กับเกรด SiC บรรยากาศเตาเผา ภาระทางกล ระยะเวลาการสัมผัส และวงจรความร้อน ส่วนประกอบที่เสร็จแล้วต้องมีคุณสมบัติตามเงื่อนไขของกระบวนการที่ต้องการ

4. เรือเวเฟอร์ SiC เหมาะสำหรับการแพร่กระจายและออกซิเดชันหรือไม่

ได้ เรือเวเฟอร์เซรามิก SiC ที่ผ่านการคัดเลือกและผ่านการรับรองอย่างเหมาะสม สามารถใช้ในการใช้งานการแพร่กระจายและออกซิเดชันได้ เคมีของวัสดุ ความสะอาดพื้นผิว การออกแบบทางกล และความเข้ากันได้กับก๊าซในกระบวนการต้องได้รับการตรวจสอบ

5. เรือเวเฟอร์เซรามิก SiC สามารถปรับแต่งได้หรือไม่?

เรือเวเฟอร์สามารถออกแบบสำหรับการกำหนดค่าเตาเผาที่แตกต่างกัน ขนาดเวเฟอร์ จำนวนช่อง ระยะพิทช์ และรูปทรงรองรับ ขึ้นอยู่กับความเป็นไปได้ในการผลิตและการตรวจสอบการออกแบบ

6. เรือเวเฟอร์กราไฟท์เคลือบ SiC และ SiC แตกต่างกันอย่างไร

เรือเวเฟอร์เซรามิก SiC แบบแข็งใช้ตัวเครื่องเซรามิก ในขณะที่ตัวพากราไฟท์ที่เคลือบด้วย SiC ใช้ซับสเตรตกราไฟท์ที่มีชั้น SiC ที่ป้องกัน การตอบสนองต่อความร้อน กลไกความล้มเหลว ความเสี่ยงในการปนเปื้อน และขีดจำกัดในการให้บริการแตกต่างกัน

7. อะไรทำให้เกิดอนุภาคในเรือเวเฟอร์?

สาเหตุที่เป็นไปได้ ได้แก่ การเสียดสีทางกล รูปทรงหน้าสัมผัสแผ่นเวเฟอร์ที่ไม่เหมาะสม การสะสมของฟิล์ม ความเสียหายจากความร้อน ข้อบกพร่องที่พื้นผิว และการปนเปื้อนระหว่างการจัดการหรือการทำความสะอาด การวิเคราะห์สาเหตุที่แท้จริงควรพิจารณาถึงวัสดุพาหะและกระบวนการเตาเผาจริง
