วิธีแก้ปัญหาข้อบกพร่องในการห่อหุ้มคาร์บอนในพื้นผิวซิลิคอนคาร์ไบด์

ด้วยการเปลี่ยนแปลงด้านพลังงานทั่วโลก การปฏิวัติ AI และคลื่นของเทคโนโลยีสารสนเทศยุคใหม่ ซิลิคอนคาร์ไบด์ (SiC) ได้พัฒนาอย่างรวดเร็วจากการเป็น "วัสดุที่มีศักยภาพ" มาเป็น "วัสดุพื้นฐานเชิงกลยุทธ์" เนื่องจากคุณสมบัติทางกายภาพที่โดดเด่น การใช้งานของกำลังขยายตัวอย่างรวดเร็วอย่างที่ไม่เคยมีมาก่อน ทำให้มีความต้องการคุณภาพและความสม่ำเสมอของวัสดุซับสเตรตเกือบถึงขีดสุด สิ่งนี้ทำให้การจัดการกับข้อบกพร่องร้ายแรง เช่น "การห่อหุ้มคาร์บอน" มีความเร่งด่วนและจำเป็นมากขึ้นกว่าที่เคย

แอปพลิเคชันระดับแนวหน้าในการขับเคลื่อนพื้นผิว SiC

1.ระบบนิเวศฮาร์ดแวร์ AI และขีดจำกัดของการย่อขนาด:

• ยกตัวอย่างแว่นตา AI

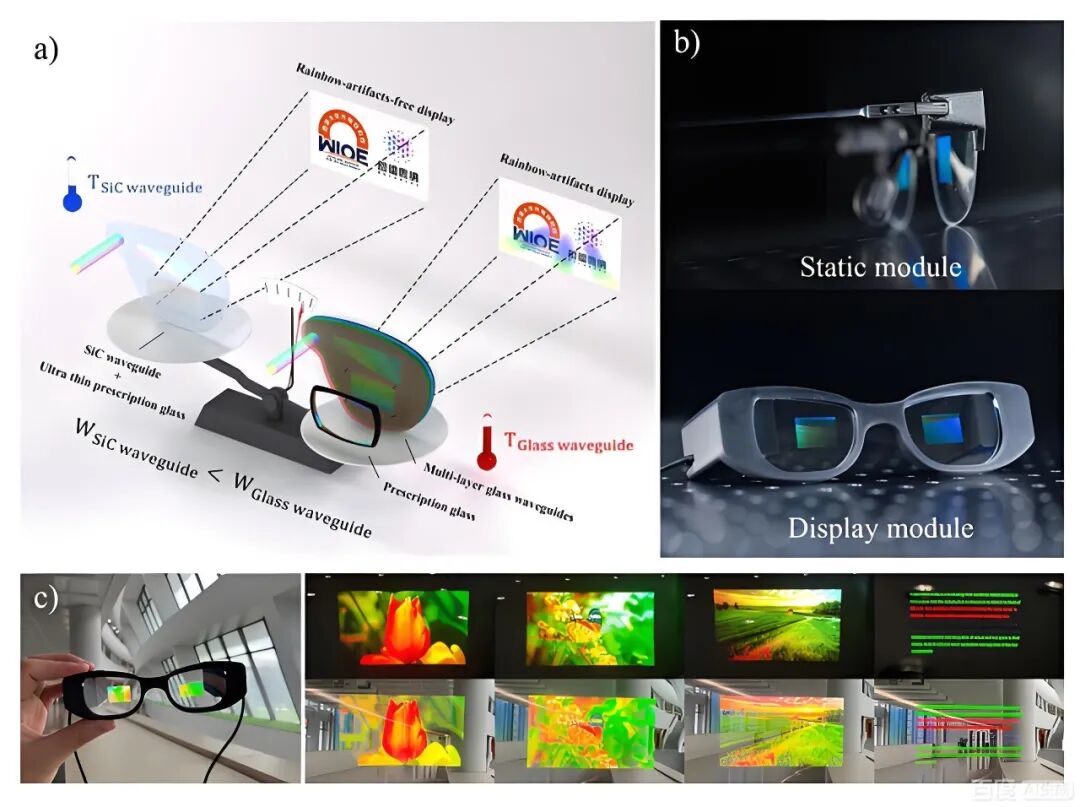

• วัสดุนำคลื่นแสงสำหรับแว่นตา AR/VR

แว่นตา AI เจเนอเรชั่นถัดไป (อุปกรณ์ AR/VR) มุ่งมั่นเพื่อความรู้สึกดื่มด่ำและการโต้ตอบแบบเรียลไทม์ที่ไม่มีใครเทียบได้ ซึ่งหมายความว่าโปรเซสเซอร์หลักภายใน (เช่น ชิปการอนุมาน AI เฉพาะ) จะต้องประมวลผลข้อมูลจำนวนมหาศาล และจัดการการกระจายความร้อนที่สำคัญภายในพื้นที่ย่อขนาดที่จำกัดอย่างยิ่ง ชิปที่ใช้ซิลิคอนเผชิญกับข้อจำกัดทางกายภาพในสถานการณ์นี้

ท่อนำคลื่นแบบออปติคอล AR/VR ต้องการดัชนีการหักเหของแสงสูงเพื่อลดปริมาตรของอุปกรณ์ การส่งคลื่นความถี่กว้างเพื่อรองรับการแสดงผลสี การนำความร้อนสูงเพื่อจัดการการกระจายความร้อนจากแหล่งกำเนิดแสงกำลังสูง และความแข็งและความเสถียรสูงเพื่อให้มั่นใจถึงความทนทาน นอกจากนี้ยังต้องเข้ากันได้กับเทคโนโลยีการประมวลผลไมโคร/นาโนออปติคอลที่เป็นผู้ใหญ่สำหรับการผลิตขนาดใหญ่

บทบาทของ SiC: โมดูล RF/พลังงาน GaN-on-SiC ที่ทำจากซับสเตรต SiC เป็นกุญแจสำคัญในการแก้ไขข้อขัดแย้งนี้ พวกเขาสามารถขับเคลื่อนจอแสดงผลขนาดเล็กและระบบเซ็นเซอร์ที่มีประสิทธิภาพสูงกว่า และด้วยค่าการนำความร้อนสูงกว่าซิลิคอนหลายเท่า ช่วยกระจายความร้อนมหาศาลที่เกิดจากชิปได้อย่างรวดเร็ว ทำให้มั่นใจได้ถึงการทำงานที่เสถียรในรูปแบบเพรียวบาง

ซิลิคอนคาร์ไบด์ผลึกเดี่ยว (SiC) มีดัชนีการหักเหของแสงประมาณ 2.6 ในสเปกตรัมแสงที่มองเห็นได้ และมีความโปร่งใสเป็นเลิศ ทำให้เหมาะสำหรับการออกแบบท่อนำคลื่นแสงที่มีการผสานรวมในระดับสูง ด้วยคุณสมบัติดัชนีการหักเหของแสงสูง ท่อนำคลื่นการเลี้ยวเบน SiC ชั้นเดียวสามารถบรรลุขอบเขตการมองเห็น (FOV) ประมาณ 70° ในทางทฤษฎี และระงับรูปแบบสายรุ้งได้อย่างมีประสิทธิภาพ ยิ่งไปกว่านั้น SiC ยังมีการนำความร้อนที่สูงมาก (ประมาณ 4.9 W/cm·K) ทำให้สามารถกระจายความร้อนได้อย่างรวดเร็วจากแหล่งแสงและกลไก ป้องกันการเสื่อมประสิทธิภาพทางแสงเนื่องจากอุณหภูมิที่เพิ่มขึ้น นอกจากนี้ ความแข็งและความต้านทานการสึกหรอสูงของ SiC ยังช่วยเพิ่มความเสถียรของโครงสร้างและความทนทานในระยะยาวของเลนส์ท่อนำคลื่นได้อย่างมาก เวเฟอร์ SiC สามารถใช้สำหรับการประมวลผลระดับไมโคร/นาโน (เช่น การกัดและการเคลือบ) ซึ่งอำนวยความสะดวกในการบูรณาการโครงสร้างไมโครออปติก

อันตรายของ "การห่อหุ้มคาร์บอน": หากซับสเตรต SiC มีข้อบกพร่อง "การห่อหุ้มคาร์บอน" สารนั้นจะกลายเป็น "ฉนวนความร้อน" และ "จุดความผิดปกติทางไฟฟ้า" เฉพาะที่ ไม่เพียงแต่ขัดขวางการไหลของความร้อนอย่างรุนแรง ซึ่งนำไปสู่ความร้อนสูงเกินไปของชิปในท้องถิ่นและประสิทธิภาพการทำงานลดลง แต่ยังอาจทำให้เกิดการคายประจุขนาดเล็กหรือกระแสรั่วไหล ซึ่งอาจนำไปสู่ความผิดปกติในการแสดงผล ข้อผิดพลาดในการคำนวณ หรือแม้แต่ความล้มเหลวของฮาร์ดแวร์ในแว่นตา AI ภายใต้สภาวะโหลดสูงในระยะยาว ดังนั้นซับสเตรต SiC ที่ปราศจากข้อบกพร่องจึงเป็นรากฐานทางกายภาพในการบรรลุฮาร์ดแวร์ AI ที่สวมใส่ได้ประสิทธิภาพสูงและเชื่อถือได้

อันตรายของ "การห่อหุ้มคาร์บอน": หากซับสเตรต SiC มีข้อบกพร่อง "การห่อหุ้มคาร์บอน" จะลดการส่งผ่านของแสงที่มองเห็นผ่านวัสดุได้ และยังอาจนำไปสู่ความร้อนสูงเกินเฉพาะจุดของท่อนำคลื่น ประสิทธิภาพการทำงานลดลง และความสว่างของจอแสดงผลลดลงหรือผิดปกติ

2.การปฏิวัติบรรจุภัณฑ์คอมพิวเตอร์ขั้นสูง:

• เลเยอร์สำคัญในเทคโนโลยี CoWoS ของ NVIDIA

ในการแข่งขันพลังการประมวลผล AI ที่นำโดย NVIDIA เทคโนโลยีบรรจุภัณฑ์ขั้นสูง เช่น CoWoS (Chip-on-Wafer-on-Substrate) ได้กลายเป็นศูนย์กลางในการบูรณาการ CPU, GPU และหน่วยความจำ HBM ทำให้เกิดการเติบโตแบบทวีคูณในพลังการประมวลผล ในระบบการรวมแบบต่างกันที่ซับซ้อนนี้ อินเตอร์โพเซอร์มีบทบาทสำคัญในฐานะแกนหลักสำหรับการเชื่อมต่อระหว่างกันความเร็วสูงและการจัดการระบายความร้อน

บทบาทของ SiC: เมื่อเปรียบเทียบกับซิลิคอนและแก้ว SiC ถือเป็นวัสดุในอุดมคติสำหรับอินเทอร์โพเซอร์ประสิทธิภาพสูงรุ่นต่อไป เนื่องจากมีการนำความร้อนที่สูงมาก ค่าสัมประสิทธิ์การขยายตัวทางความร้อนที่เข้ากันกับชิปได้ดีกว่า และมีคุณสมบัติเป็นฉนวนไฟฟ้าที่ดีเยี่ยม อินเตอร์โพเซอร์ SiC สามารถกระจายความร้อนเข้มข้นจากคอร์ประมวลผลหลายคอร์ได้อย่างมีประสิทธิภาพมากขึ้น และรับประกันความสมบูรณ์ของการส่งสัญญาณความเร็วสูง

อันตรายของ "การห่อหุ้มคาร์บอน": ภายใต้การเชื่อมต่อระดับนาโนเมตร ข้อบกพร่อง "การห่อหุ้มคาร์บอน" ระดับไมครอนก็เหมือนกับ "ระเบิดเวลา" มันสามารถบิดเบือนสนามความร้อนและความเครียดในท้องถิ่น นำไปสู่ความล้าทางอุณหกลศาสตร์และการแตกร้าวในชั้นโลหะที่เชื่อมต่อถึงกัน ทำให้เกิดความล่าช้าของสัญญาณ ครอสทอล์ค หรือความล้มเหลวโดยสิ้นเชิง ในการ์ดเร่งความเร็ว AI ที่มีมูลค่าหลายแสนหยวน ความล้มเหลวของระบบที่เกิดจากข้อบกพร่องด้านวัสดุที่ซ่อนอยู่เป็นสิ่งที่ยอมรับไม่ได้ การรับรองความบริสุทธิ์และความสมบูรณ์ของโครงสร้างของ SiC Interposer ถือเป็นรากฐานสำคัญของการรักษาความน่าเชื่อถือของระบบคอมพิวเตอร์ที่ซับซ้อนทั้งหมด

สรุป: การเปลี่ยนจาก "ยอมรับได้" เป็น "สมบูรณ์แบบและไร้ที่ติ" ในอดีต ซิลิคอนคาร์ไบด์ส่วนใหญ่จะใช้ในอุตสาหกรรมและยานยนต์ ซึ่งมีความทนทานต่อข้อบกพร่องอยู่บ้าง อย่างไรก็ตาม เมื่อพูดถึงโลกแห่งการย่อขนาดของแว่นตา AI และระบบที่มีมูลค่าสูงและซับซ้อนเป็นพิเศษ เช่น CoWoS ของ NVIDIA ความทนทานต่อข้อบกพร่องของวัสดุลดลงเหลือศูนย์ ข้อบกพร่อง "การห่อหุ้มคาร์บอน" ทุกประการส่งผลโดยตรงต่อขีดจำกัดด้านประสิทธิภาพ ความน่าเชื่อถือ และความสำเร็จเชิงพาณิชย์ของผลิตภัณฑ์ขั้นสุดท้าย ดังนั้น การเอาชนะข้อบกพร่องของสารตั้งต้น เช่น "การห่อหุ้มคาร์บอน" จึงไม่ได้เป็นเพียงปัญหาทางวิชาการหรือการปรับปรุงกระบวนการอีกต่อไป แต่ยังเป็นการต่อสู้ทางวัสดุที่สำคัญซึ่งสนับสนุนปัญญาประดิษฐ์ยุคถัดไป คอมพิวเตอร์ขั้นสูง และการปฏิวัติอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค

การห่อคาร์บอนมาจากไหน

รอส และคณะ เสนอ "แบบจำลองความเข้มข้น" โดยเสนอว่าการเปลี่ยนแปลงอัตราส่วนของสารในเฟสก๊าซเป็นสาเหตุหลักของการห่อหุ้มคาร์บอน หลี่และคณะ พบว่าการทำให้เป็นกราฟิติเซชันของเมล็ดสามารถกระตุ้นการห่อหุ้มคาร์บอนก่อนที่การเจริญเติบโตจะเริ่มขึ้น เนื่องจากการหลบหนีของบรรยากาศที่อุดมด้วยซิลิคอนจากเบ้าหลอมและปฏิกิริยาที่กระฉับกระเฉงระหว่างบรรยากาศของซิลิคอนกับเบ้าหลอมกราไฟท์และองค์ประกอบกราไฟท์อื่นๆ การสร้างกราฟิติเซชันของแหล่งกำเนิดซิลิคอนคาร์ไบด์จึงเป็นสิ่งที่หลีกเลี่ยงไม่ได้ ดังนั้นความดันย่อย Si ที่ค่อนข้างต่ำในห้องการเจริญเติบโตอาจเป็นสาเหตุหลักของการห่อหุ้มคาร์บอน อย่างไรก็ตาม Avrov และคณะ แย้งว่าการห่อหุ้มคาร์บอนไม่ได้เกิดจากการขาดซิลิคอน ดังนั้นการกัดกร่อนอย่างรุนแรงขององค์ประกอบกราไฟท์เนื่องจากซิลิคอนส่วนเกินอาจเป็นสาเหตุหลักของการรวมคาร์บอน หลักฐานการทดลองโดยตรงในบทความนี้แสดงให้เห็นว่าอนุภาคคาร์บอนละเอียดบนพื้นผิวแหล่งกำเนิดสามารถถูกผลักเข้าไปในส่วนหน้าของผลึกเดี่ยวของซิลิคอนคาร์ไบด์ ทำให้เกิดการห่อหุ้มคาร์บอน ผลลัพธ์นี้บ่งชี้ว่าการสร้างอนุภาคคาร์บอนละเอียดในห้องการเจริญเติบโตเป็นสาเหตุหลักของการห่อหุ้มคาร์บอน การปรากฏของการห่อหุ้มคาร์บอนในผลึกเดี่ยวของซิลิกอนคาร์ไบด์ไม่ได้เกิดจากความดันบางส่วนที่ต่ำของ Si ในห้องเจริญเติบโต แต่เป็นการก่อตัวของอนุภาคคาร์บอนที่เชื่อมต่อกันอย่างอ่อนเนื่องจากการกราฟต์ของแหล่งกำเนิดซิลิกอนคาร์ไบด์และการกัดกร่อนขององค์ประกอบกราไฟท์

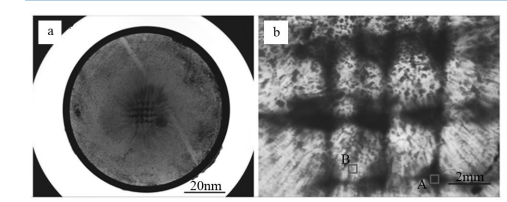

การกระจายตัวของสารเจือปนดูเหมือนจะใกล้เคียงกับรูปแบบของแผ่นกราไฟท์บนพื้นผิวแหล่งกำเนิด โซนปลอดสารรวมในเวเฟอร์ผลึกเดี่ยวมีลักษณะเป็นวงกลม โดยมีเส้นผ่านศูนย์กลางประมาณ 3 มม. ซึ่งสอดคล้องกับเส้นผ่านศูนย์กลางของรูกลมที่มีรูพรุนอย่างสมบูรณ์แบบ สิ่งนี้ชี้ให้เห็นว่าการห่อหุ้มคาร์บอนมีต้นกำเนิดมาจากพื้นที่วัตถุดิบ ซึ่งหมายความว่าการเกิดกราฟิติเซชันของวัตถุดิบทำให้เกิดข้อบกพร่องในการห่อหุ้มคาร์บอน

โดยทั่วไปการเติบโตของผลึกซิลิคอนคาร์ไบด์ต้องใช้เวลา 100-150 ชั่วโมง เมื่อการเติบโตดำเนินไป การทำกราฟิคของวัตถุดิบจะรุนแรงมากขึ้น ภายใต้ความต้องการในการเพิ่มผลึกที่มีความหนา การจัดการกับการทำกราฟิคของวัตถุดิบจึงกลายเป็นประเด็นสำคัญ

โซลูชั่นการห่อคาร์บอน

1.ทฤษฎีการระเหิดของวัตถุดิบใน PVT

• อัตราส่วนพื้นที่ผิวต่อปริมาตร: ในระบบเคมี อัตราการเพิ่มขึ้นของพื้นที่ผิวของสารจะช้ากว่าอัตราการเพิ่มขึ้นของปริมาตรมาก ดังนั้น ยิ่งขนาดอนุภาคมีขนาดใหญ่ อัตราส่วนพื้นที่ผิวต่อปริมาตรก็จะยิ่งน้อยลง (พื้นที่ผิว/ปริมาตร)
• การระเหยเกิดขึ้นบนพื้นผิว: เฉพาะอะตอมหรือโมเลกุลที่อยู่บนพื้นผิวของอนุภาคเท่านั้นที่มีโอกาสหลบหนีเข้าสู่สถานะก๊าซ ดังนั้นอัตราการระเหยและปริมาณการระเหยทั้งหมดจึงสัมพันธ์โดยตรงกับพื้นที่ผิวที่อนุภาคสัมผัส
• ลักษณะการระเหยของอนุภาคขนาดใหญ่: พื้นที่ผิว/อัตราส่วนปริมาตรเล็กลง โมเลกุล/อะตอมของพื้นผิวน้อยลง ซึ่งหมายความว่ามีบริเวณพื้นผิวสำหรับการระเหยน้อยลง (อนุภาคขนาดใหญ่เทียบกับอนุภาคขนาดเล็กหลายตัว) อัตราการระเหยช้าลง: โมเลกุล/อะตอมน้อยลงหลุดออกจากพื้นผิวอนุภาคต่อหน่วยเวลา การระเหยที่สม่ำเสมอมากขึ้น (การเปลี่ยนแปลงของสายพันธุ์น้อยลง): เนื่องจากพื้นผิวค่อนข้างเล็ก การแพร่กระจายของวัสดุภายในสู่พื้นผิวจึงต้องใช้เส้นทางที่ยาวขึ้นและใช้เวลานานขึ้น การระเหยส่วนใหญ่เกิดขึ้นที่ชั้นนอกสุด
• วัตถุดิบอนุภาคขนาดเล็ก (อัตราส่วนพื้นที่ผิวต่อปริมาตรขนาดใหญ่): "ไม่เผาไหม้" (การระเหย/การระเหิดเปลี่ยนแปลงอย่างมาก): อนุภาคขนาดเล็กเกือบทั้งหมดสัมผัสกับอุณหภูมิสูง ทำให้เกิด "การแปรสภาพเป็นแก๊ส" อย่างรวดเร็ว: พวกมันระเหยอย่างรวดเร็ว และในระยะเริ่มแรก ส่วนใหญ่จะปล่อยส่วนประกอบที่ระเหิดได้ง่ายที่สุด (โดยปกติจะเป็นก๊าซที่อุดมด้วยซิลิคอน) ในไม่ช้า พื้นผิวของอนุภาคขนาดเล็กก็จะอุดมด้วยคาร์บอน (เนื่องจากคาร์บอนจะ Sublime ได้ยาก) ซึ่งส่งผลให้เกิดความแตกต่างอย่างมีนัยสำคัญในองค์ประกอบของก๊าซที่ระเหิดก่อนและหลัง โดยก๊าซจะเริ่มอุดมด้วยซิลิคอนและต่อมาก็อุดมด้วยคาร์บอน

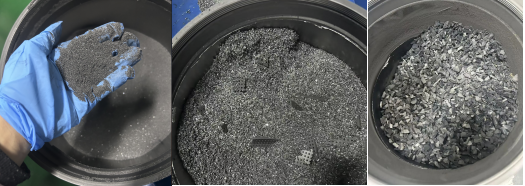

• การเติบโตเสร็จสมบูรณ์ด้วยวัตถุดิบ 0.5 มม
• การเจริญเติบโตเสร็จสิ้นด้วยวัตถุดิบวิธีการขยายพันธุ์ด้วยตนเองขนาด 1-2 มม

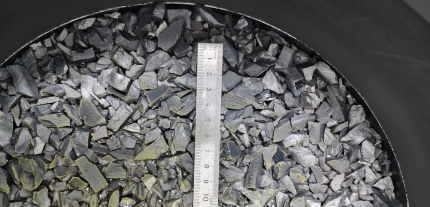

• การเติบโตเสร็จสมบูรณ์ด้วยวัตถุดิบ CVD 4-10 มม

ดังที่เห็นในแผนภาพด้านบน การเพิ่มขนาดอนุภาคของวัตถุดิบจะช่วยระงับการระเหยพิเศษของส่วนประกอบ Si ในวัตถุดิบ ทำให้องค์ประกอบเฟสของก๊าซในระหว่างกระบวนการเติบโตทั้งหมดมีเสถียรภาพมากขึ้น และช่วยแก้ไขปัญหาการเกิดกราฟของวัตถุดิบ วัสดุ CVD อนุภาคขนาดใหญ่ โดยเฉพาะวัตถุดิบที่มีขนาดใหญ่กว่า 8 มม. คาดว่าจะสามารถแก้ปัญหาการสร้างกราฟได้อย่างสมบูรณ์ ซึ่งจะช่วยขจัดข้อบกพร่องในการห่อหุ้มคาร์บอนในซับสเตรต

บทสรุปและโอกาส

วัตถุดิบ SiC ที่มีอนุภาคขนาดใหญ่ มีความบริสุทธิ์สูง มีปริมาณสัมพันธ์ที่สังเคราะห์โดยวิธี CVD โดยมีอัตราส่วนพื้นที่ผิวต่อปริมาตรต่ำ ทำให้เป็นแหล่งการระเหิดที่มีความเสถียรสูงและควบคุมได้สำหรับการเจริญเติบโตของผลึกเดี่ยว SiC โดยใช้วิธี PVT นี่ไม่เพียงแต่เป็นการเปลี่ยนแปลงในรูปแบบของวัตถุดิบเท่านั้น แต่ยังปรับรูปร่างพื้นฐานและปรับสภาพแวดล้อมทางอุณหพลศาสตร์และจลน์ศาสตร์ของวิธี PVT ให้เหมาะสมอีกด้วย

ข้อดีของแอปพลิเคชันได้รับการแปลโดยตรงเป็น:

• คุณภาพผลึกเดี่ยวที่สูงขึ้น: การสร้างรากฐานวัสดุสำหรับการผลิตซับสเตรตที่มีข้อบกพร่องต่ำซึ่งเหมาะสำหรับอุปกรณ์ไฟฟ้าแรงสูงและกำลังสูง เช่น MOSFET และ IGBT
• ความคุ้มค่าต่อกระบวนการที่ดีขึ้น: การปรับปรุงเสถียรภาพของอัตราการเติบโต การใช้วัตถุดิบ และผลผลิตของกระบวนการ ซึ่งช่วยลดราคาซับสเตรต SiC ที่มีราคาแพง และส่งเสริมการนำแอปพลิเคชันขั้นปลายมาใช้อย่างกว้างขวาง
• ขนาดคริสตัลที่ใหญ่ขึ้น: สภาพกระบวนการที่มีเสถียรภาพเอื้ออำนวยต่ออุตสาหกรรมผลึกเดี่ยว SiC ขนาด 8 นิ้วขึ้นไป
