● ความบริสุทธิ์ (ตรวจสอบแล้ว GDMS): > 99.99995% (สูงถึง 6N-7N) | ช่วยให้ห้องปลอดจากความเสี่ยงจากโลหะเล็กน้อย ● ความแข็งของโครงสร้าง: ≥3.21 g/cm3 | ถึงความหนาแน่นทางทฤษฎี ไม่ทิ้งช่องว่างสำหรับการปล่อยก๊าซหรืออนุภาคขนาดเล็กที่จะซ่อน ● การควบคุมความร้อน: 200 - 300W/m·K | กระจายความร้อนอย่างรวดเร็วเพื่อรักษาอุณหภูมิของขอบเวเฟอร์ให้สม่ำเสมอ ● ช่วงไฟฟ้า: 0.01 - 10 Ωcm | ความต้านทานที่ปรับได้เพื่อให้เปลือกพลาสมาคงที่และปรับแต่งการเชื่อมต่อ RF ความแข็งแกร่งของพื้นผิว: ≥2500 HV | ต้านทานการสึกหรอจากการเสียดสีระหว่างรอบการกัดแบบแห้งอย่างต่อเนื่อง
● ความบริสุทธิ์ (ตรวจสอบแล้ว GDMS): > 99.99995% (สูงถึง 6N-7N) | ช่วยให้ห้องปลอดจากความเสี่ยงจากโลหะเล็กน้อย
● ความแข็งของโครงสร้าง: ≥3.21 g/cm3 | ถึงความหนาแน่นทางทฤษฎี ไม่ทิ้งช่องว่างสำหรับการปล่อยก๊าซหรืออนุภาคขนาดเล็กที่จะซ่อน
● การควบคุมความร้อน: 200 - 300W/m·K | กระจายความร้อนอย่างรวดเร็วเพื่อรักษาอุณหภูมิของขอบเวเฟอร์ให้สม่ำเสมอ
● ช่วงไฟฟ้า: 0.01 - 10 Ωcm | ความต้านทานที่ปรับได้เพื่อให้เปลือกพลาสมาคงที่และปรับแต่งการเชื่อมต่อ RF ความแข็งแกร่งของพื้นผิว: ≥2500 HV | ต้านทานการสึกหรอจากการเสียดสีระหว่างรอบการกัดแบบแห้งอย่างต่อเนื่อง
● การแกะสลักพลาสมากระบวนการขั้นสูง ● กระบวนการสะสมฟิล์มบาง (PECVD/ALD) ● วงแหวนกัด SiC แบบทึบเป็นวัสดุสิ้นเปลืองหลักในการผลิตชิปขั้นสูง ซึ่งใช้เพื่อให้แน่ใจว่ากระบวนการขอบเวเฟอร์มีความสม่ำเสมอ เพิ่มผลผลิต และยืดอายุการใช้งานของส่วนประกอบในกระบวนการกัดและสะสมด้วยพลาสมา
● การแกะสลักพลาสมากระบวนการขั้นสูง
● กระบวนการสะสมฟิล์มบาง (PECVD/ALD)

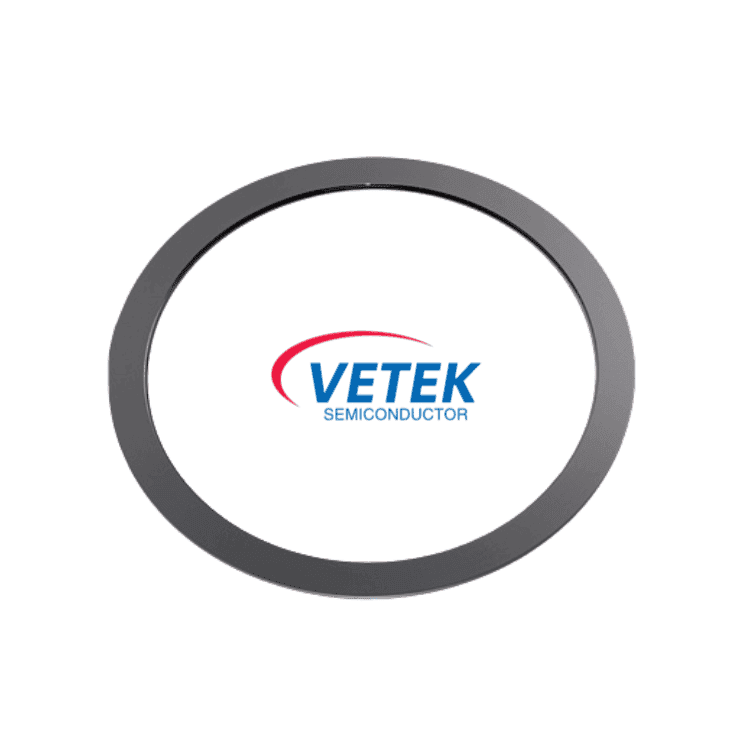

● วงแหวนกัด SiC แบบทึบเป็นวัสดุสิ้นเปลืองหลักในการผลิตชิปขั้นสูง ซึ่งใช้เพื่อให้แน่ใจว่ากระบวนการขอบเวเฟอร์มีความสม่ำเสมอ เพิ่มผลผลิต และยืดอายุการใช้งานของส่วนประกอบในกระบวนการกัดและสะสมด้วยพลาสมา
● ปัญหา: เวลาว่างที่มีค่าใช้จ่ายสูงจากการกัดเซาะชิ้นส่วนอย่างรวดเร็ว การแก้ไข: โครงสร้างที่ปลูกโดย CVD ของ Vetek แสดงอัตราการกัดเซาะช้ากว่าควอตซ์ 10 ถึง 20 เท่า และช้ากว่าซิลิคอนเทกอง 3 ถึง 5 เท่า Fabs ใช้เวลาดำเนินการผลิตนานขึ้นและมีช่องระบายอากาศในห้องฉุกเฉินน้อยลงมาก ● ปัญหา: Edge Yield ยุบ ("The Edge Effect") การแก้ไข: การสึกหรอที่ช้าและคาดเดาได้ทั่วทั้งหน้าแหวน จะหยุดเปลือกพลาสมาไม่ให้เอียงเมื่อเวลาผ่านไป สิ่งนี้จะรักษาขีดจำกัด Critical Dimension (CD) ที่แน่นหนาไว้ที่ขอบเขตเวเฟอร์ ● ปัญหา: เดือยที่มีข้อบกพร่องจากการหลุดลอกของชิ้นส่วนที่ถูกเผา การแก้ไข: การสังเคราะห์เฟสก๊าซของเราทิ้งสารยึดเกาะขอบเขตเกรนหรือตัวเติมโลหะไว้เป็นศูนย์ หากไม่มีจุดอ่อนเหล่านี้ วงแหวนจะไม่หลุดล่อนหรือทำให้เกิดข้อบกพร่องแบบไมโครมาสกิ้งบนพื้นผิวเวเฟอร์
● ปัญหา: เวลาว่างที่มีค่าใช้จ่ายสูงจากการกัดเซาะชิ้นส่วนอย่างรวดเร็ว

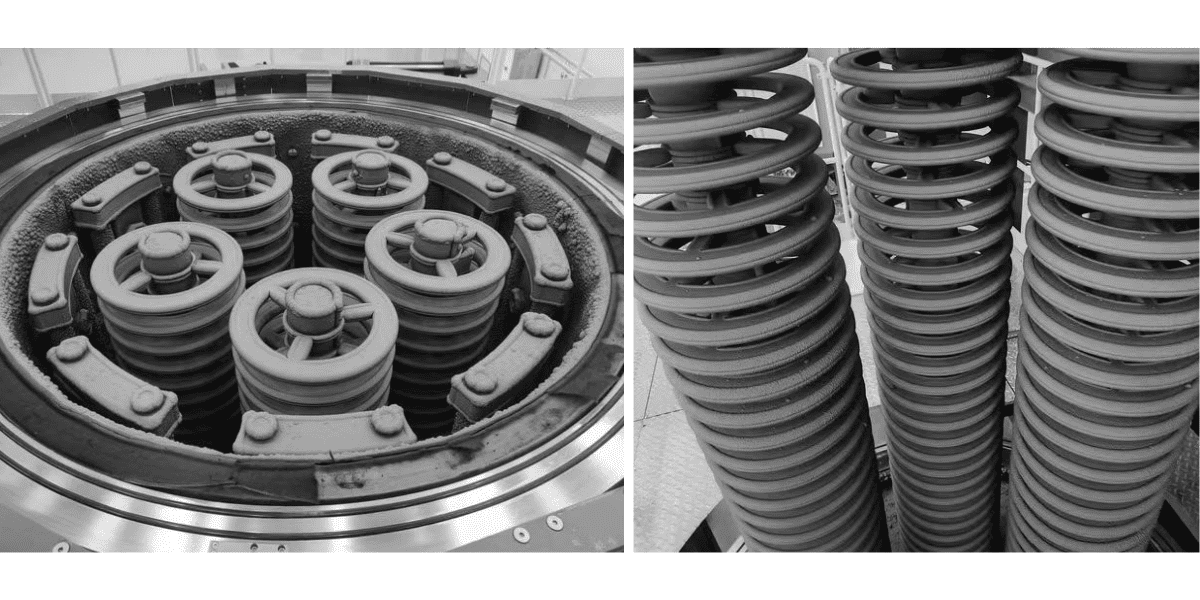

การแก้ไข: โครงสร้างที่ปลูกโดย CVD ของ Vetek แสดงอัตราการกัดเซาะช้ากว่าควอตซ์ 10 ถึง 20 เท่า และช้ากว่าซิลิคอนเทกอง 3 ถึง 5 เท่า Fabs ใช้เวลาดำเนินการผลิตนานขึ้นและมีช่องระบายอากาศในห้องฉุกเฉินน้อยลงมาก
● ปัญหา: Edge Yield ยุบ ("The Edge Effect")
การแก้ไข: การสึกหรอที่ช้าและคาดเดาได้ทั่วทั้งหน้าแหวน จะหยุดเปลือกพลาสมาไม่ให้เอียงเมื่อเวลาผ่านไป สิ่งนี้จะรักษาขีดจำกัด Critical Dimension (CD) ที่แน่นหนาไว้ที่ขอบเขตเวเฟอร์
● ปัญหา: เดือยที่มีข้อบกพร่องจากการหลุดลอกของชิ้นส่วนที่ถูกเผา
การแก้ไข: การสังเคราะห์เฟสก๊าซของเราทิ้งสารยึดเกาะขอบเขตเกรนหรือตัวเติมโลหะไว้เป็นศูนย์ หากไม่มีจุดอ่อนเหล่านี้ วงแหวนจะไม่หลุดล่อนหรือทำให้เกิดข้อบกพร่องแบบไมโครมาสกิ้งบนพื้นผิวเวเฟอร์
● การผสานรวมเครื่องมือแบบดรอปอิน: ปรับแต่งเครื่องจักรเพื่อให้ตรงกับข้อกำหนดด้านระยะห่างที่เข้มงวดของแบรนด์ช่างแกะสลักระดับโลก เช่น Lam, AMAT และ TEL ● การจับคู่ความต้านทาน: เราปรับแต่งโปรไฟล์ทางไฟฟ้าของแต่ละชุดเพื่อให้สอดคล้องกับพารามิเตอร์สูตรเฉพาะของคุณอย่างสมบูรณ์แบบ ● การตกแต่งขั้นสูง: ใช้กระบวนการวางแผนเชิงกลทางเคมี (CMP) ที่สะอาดเป็นพิเศษ เพื่อทำให้พื้นผิวที่ขรุขระเรียบขึ้น และลดจำนวนอนุภาคในระหว่างการปรุงรสเครื่องมือในช่วงแรกๆ ● ฟอร์มแฟกเตอร์ที่ซับซ้อน: เรายึดค่าความคลาดเคลื่อนที่เข้มงวด (±0.01 มม.) สำหรับวงแหวนขอบหลายขั้นที่ซับซ้อนและการตั้งค่าวงแหวนที่เชื่อมต่อกัน
● การผสานรวมเครื่องมือแบบดรอปอิน: ปรับแต่งเครื่องจักรเพื่อให้ตรงกับข้อกำหนดด้านระยะห่างที่เข้มงวดของแบรนด์ช่างแกะสลักระดับโลก เช่น Lam, AMAT และ TEL
● การจับคู่ความต้านทาน: เราปรับแต่งโปรไฟล์ทางไฟฟ้าของแต่ละชุดเพื่อให้สอดคล้องกับพารามิเตอร์สูตรเฉพาะของคุณอย่างสมบูรณ์แบบ
● การตกแต่งขั้นสูง: ใช้กระบวนการวางแผนเชิงกลทางเคมี (CMP) ที่สะอาดเป็นพิเศษ เพื่อทำให้พื้นผิวที่ขรุขระเรียบขึ้น และลดจำนวนอนุภาคในระหว่างการปรุงรสเครื่องมือในช่วงแรกๆ
● ฟอร์มแฟกเตอร์ที่ซับซ้อน: เรายึดค่าความคลาดเคลื่อนที่เข้มงวด (±0.01 มม.) สำหรับวงแหวนขอบหลายขั้นที่ซับซ้อนและการตั้งค่าวงแหวนที่เชื่อมต่อกัน

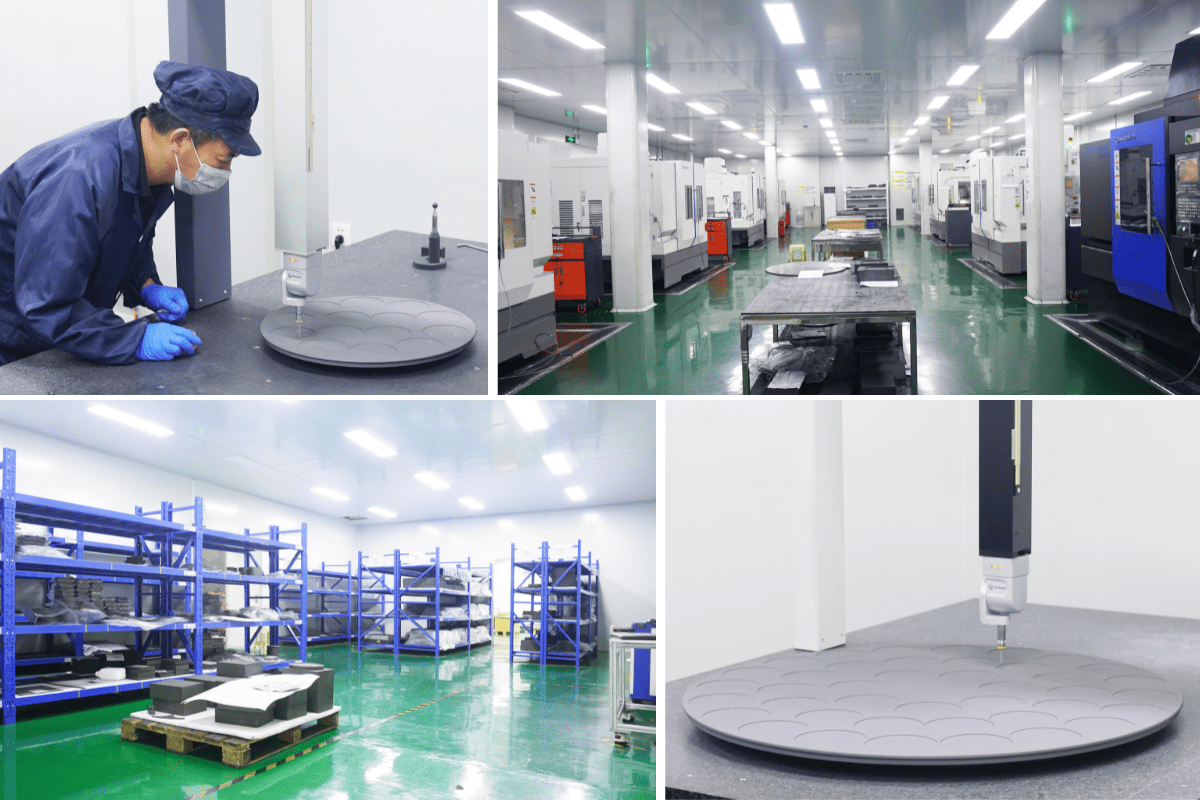

คลังสินค้า Vetek Semiconductor:
ที่อยู่
ถนน Wangda, ถนน Ziyang, เขต Wuyi, เมือง Jinhua, จังหวัดเจ้อเจียง, จีน
