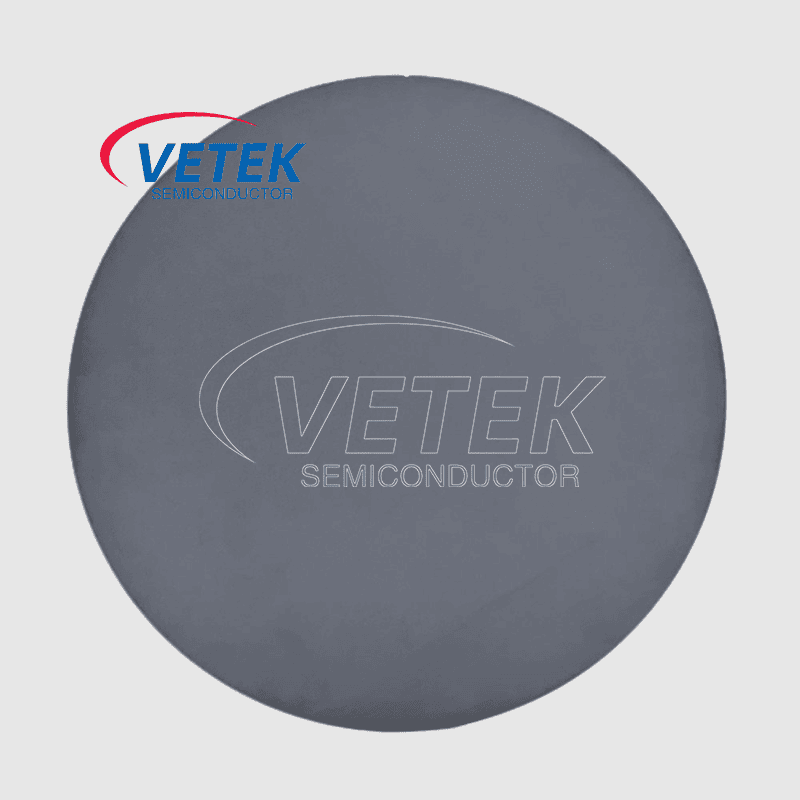

CVD sic dummy wafer
  • CVD sic dummy waferCVD sic dummy wafer

CVD sic dummy wafer

ในฐานะผู้ผลิตและซัพพลายเออร์ SIC ของจีนชั้นนำ Vetek Semiconductor CVD SIC Dummy Wafer เป็นเครื่องมือพิเศษในการผลิตเซมิคอนดักเตอร์ซึ่งส่วนใหญ่ใช้เพื่อวัตถุประสงค์ในการทดสอบเวเฟอร์ซิลิคอนและกระบวนการทดสอบเวเฟอร์ ยินดีต้อนรับคำถามเพิ่มเติมของคุณ

คุณสมบัติผลิตภัณฑ์ของ Veteksemi CVD Sic Dummy Wafer:

●ความต้านทานก๊าซอุณหภูมิสูง: Sic Dummy Wafer มีความต้านทานต่อการพังทลายของก๊าซอุณหภูมิสูงเหมาะสำหรับใช้ในสภาวะที่รุนแรง ความยืดหยุ่นนี้ช่วยให้มั่นใจได้ถึงประสิทธิภาพที่สอดคล้องกันแม้ในสภาพแวดล้อมที่ต้องการมากที่สุด

●ความสมบูรณ์ของโครงสร้างระยะยาว: CVD SIC Dummy Dummy Wafers ได้รับการออกแบบมาเพื่อต้านทานการดัดและการเสียรูปในระยะเวลานาน ความทนทานของพวกเขาทำให้มั่นใจได้ว่าพวกเขายังคงเชื่อถือได้มากกว่ารอบการทดสอบหลายรอบลดความจำเป็นในการเปลี่ยนบ่อยครั้ง

●พื้นผิวปราศจากอนุภาค: Sic Dummy Wafers มีพื้นผิวที่ทำความสะอาดง่ายซึ่งช่วยลดปัญหาอนุภาคซึ่งเป็นสิ่งสำคัญในการรักษาสภาพแวดล้อมที่ปราศจากการปนเปื้อน คุณลักษณะนี้รองรับผลลัพธ์ที่มีคุณภาพสูงและลดความเสี่ยงของข้อบกพร่อง

●เสถียรภาพทางเคมี: ความเสถียรทางเคมีของเวเฟอร์หุ่นจำลอง SIC ช่วยให้สามารถทนต่อสารกัดกร่อนที่หลากหลายโดยไม่มีการย่อยสลาย คุณลักษณะนี้มีความสำคัญต่อการรักษาความสมบูรณ์ของเวเฟอร์ในระหว่างการสัมผัสทางเคมี


veteksemi CVD SiC coating products

การใช้งานเฉพาะของ CVD SIC Dummy Wafers:

●การทดสอบและการทดลองที่หลากหลาย: เวเฟอร์หุ่นจำลองที่เคลือบด้วย SIC เป็นสิ่งจำเป็นในทุกขั้นตอนของการผลิตเซมิคอนดักเตอร์ซึ่งเป็นวิธีการทดสอบและการทดลองที่ปลอดภัยและเชื่อถือได้ พวกเขามีความสำคัญในช่วงเริ่มต้นของกระบวนการผลิตเพื่อให้มั่นใจว่าพารามิเตอร์ทั้งหมดจะดีที่สุดก่อนที่จะใช้เวเฟอร์การผลิตที่มีค่า

●การป้องกันในระหว่างการแพร่กระจาย: ในระหว่างกระบวนการแพร่กระจาย Dummy Wafers มีบทบาทสำคัญโดยการป้องกันเวเฟอร์ซิลิคอนมาตรฐาน ฟังก์ชั่นป้องกันนี้ป้องกันความเสียหายและการปนเปื้อนซึ่งจะรักษาความสมบูรณ์และคุณภาพของเวเฟอร์ดั้งเดิม

●ความแม่นยำในการวัด: เวเฟอร์เหล่านี้ใช้อย่างระมัดระวังในการวัดความหนาของฟิล์มความต้านทานความดันและดัชนีสะท้อนแสง พวกเขายังช่วยตรวจจับการปรากฏตัวของพินบอลและประเมินขนาดรูปแบบในการพิมพ์หินทำให้มีส่วนร่วมอย่างมีนัยสำคัญในการประมวลผลความแม่นยำและการลดข้อบกพร่อง


ในความเป็นจริง Vetek Semiconductor รองรับบริการผลิตภัณฑ์ที่กำหนดเองและสามารถให้บริการอนุกรมที่ผู้ใช้กำหนดไว้ในแต่ละ CVD SIC Dummy Wafer ตามความต้องการของลูกค้าช่วยให้ขนาดและความหนาที่กำหนดเอง การแกะสลักด้วยเลเซอร์แบบกำหนดเองช่วยลดความเสี่ยงของการปนเปื้อนข้ามเพื่อให้มั่นใจว่ามีความบริสุทธิ์และความน่าเชื่อถือในระดับสูง


ข้อมูล SEM ของฟิล์มเคลือบ CVD SIC:

SEM DATA OF CVD SIC COATING FILM
