เหตุใดการเติบโตของคริสตัล PVT ของซิลิคอนคาร์ไบด์ (SiC) ไม่สามารถทำได้หากไม่มีการเคลือบแทนทาลัมคาร์ไบด์ (TaC)

ในกระบวนการปลูกผลึกซิลิคอนคาร์ไบด์ (SiC) โดยวิธีการขนส่งไอทางกายภาพ (PVT) อุณหภูมิที่สูงสุดขีดที่ 2000–2500 °C เปรียบเสมือน "ดาบสองคม" — ในขณะที่มันขับเคลื่อนการระเหิดและการขนส่งวัสดุต้นทาง มันยังเพิ่มความเข้มข้นอย่างมากในการปลดปล่อยสิ่งเจือปนจากวัสดุทั้งหมดภายในระบบสนามความร้อน โดยเฉพาะอย่างยิ่งองค์ประกอบโลหะเล็กน้อยที่มีอยู่ในส่วนประกอบโซนร้อนกราไฟท์แบบธรรมดา เมื่อสิ่งสกปรกเหล่านี้เข้าสู่ส่วนต่อประสานการเติบโต พวกมันจะทำลายคุณภาพแกนกลางของคริสตัลโดยตรง นี่คือเหตุผลพื้นฐานว่าทำไมการเคลือบแทนทาลัมคาร์ไบด์ (TaC) จึงกลายเป็น “ตัวเลือกที่จำเป็น” แทนที่จะเป็น “ตัวเลือกทางเลือก” สำหรับการเติบโตของคริสตัล PVT

1. เส้นทางการทำลายล้างแบบคู่ของสิ่งสกปรก

อันตรายที่เกิดจากสิ่งเจือปนต่อผลึกซิลิคอนคาร์ไบด์ส่วนใหญ่สะท้อนให้เห็นในสองมิติหลัก ซึ่งส่งผลโดยตรงต่อการใช้งานคริสตัล:

• สิ่งเจือปนของธาตุเบา (ไนโตรเจน N, โบรอน B):ภายใต้สภาวะที่มีอุณหภูมิสูง พวกมันจะเข้าสู่โครงตาข่าย SiC ได้อย่างง่ายดาย ทดแทนอะตอมคาร์บอน และสร้างระดับพลังงานของผู้บริจาค ซึ่งจะเปลี่ยนความเข้มข้นของตัวพาและความต้านทานของคริสตัลโดยตรง ผลการทดลองแสดงให้เห็นว่าทุกครั้งที่เพิ่มขึ้น 1×10¹⁶ cm⁻³ ในความเข้มข้นของไนโตรเจนเจือปน ความต้านทานของ 4H-SiC ชนิด n อาจลดลงเกือบหนึ่งลำดับความสำคัญ ส่งผลให้พารามิเตอร์ทางไฟฟ้าของอุปกรณ์ขั้นสุดท้ายเบี่ยงเบนไปจากเป้าหมายการออกแบบ
• สิ่งเจือปนขององค์ประกอบโลหะ (เหล็ก Fe, นิกเกิล Ni):รัศมีอะตอมของพวกมันแตกต่างอย่างมากจากรัศมีอะตอมของซิลิคอนและคาร์บอน เมื่อรวมเข้ากับขัดแตะแล้ว พวกมันจะกระตุ้นให้เกิดความเครียดขัดแตะในท้องถิ่น บริเวณที่ตึงเครียดเหล่านี้กลายเป็นบริเวณนิวเคลียสสำหรับการเคลื่อนที่ของระนาบฐาน (BPD) และความผิดพลาดในการซ้อน (SF) ซึ่งสร้างความเสียหายอย่างรุนแรงต่อความสมบูรณ์ของโครงสร้างและความน่าเชื่อถือของอุปกรณ์ของคริสตัล



2. เพื่อการเปรียบเทียบที่ชัดเจนยิ่งขึ้น สรุปผลกระทบของสิ่งเจือปนทั้ง 2 ประเภทได้ดังนี้

3. กลไกการป้องกันสามเท่าของการเคลือบแทนทาลัมคาร์ไบด์

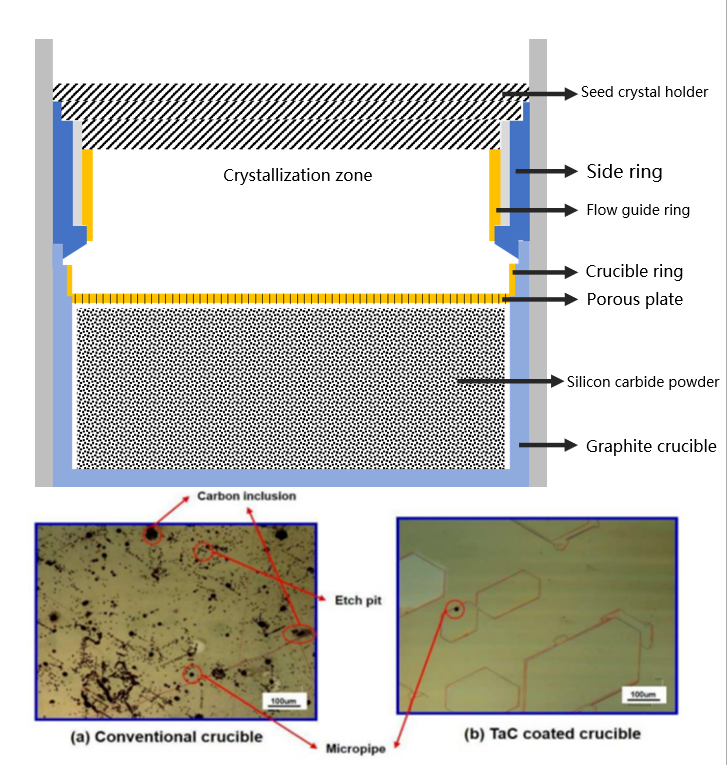

เพื่อป้องกันการปนเปื้อนที่แหล่งกำเนิด การเคลือบแทนทาลัมคาร์ไบด์ (TaC) ลงบนพื้นผิวของส่วนประกอบโซนร้อนของกราไฟท์ผ่านการสะสมไอสารเคมี (CVD) ถือเป็นโซลูชันทางเทคนิคที่ได้รับการพิสูจน์แล้วและมีประสิทธิภาพ หน้าที่หลักคือ "ป้องกันการปนเปื้อน":

ความเสถียรทางเคมีสูง:ไม่เกิดปฏิกิริยาที่มีนัยสำคัญกับไอที่มีส่วนประกอบเป็นซิลิคอนภายใต้สภาพแวดล้อมที่มีอุณหภูมิสูงแบบ PVT โดยหลีกเลี่ยงการสลายตัวหรือเกิดสิ่งเจือปนใหม่

การซึมผ่านต่ำ:โครงสร้างจุลภาคที่มีความหนาแน่นสูงจะสร้างสิ่งกีดขวางทางกายภาพ โดยปิดกั้นการแพร่กระจายของสิ่งสกปรกจากซับสเตรตกราไฟท์ออกไปด้านนอกได้อย่างมีประสิทธิภาพ

ความบริสุทธิ์สูงจากภายใน:สารเคลือบยังคงความเสถียรที่อุณหภูมิสูงและมีความดันไอต่ำ ทำให้มั่นใจได้ว่าจะไม่กลายเป็นแหล่งปนเปื้อนใหม่

4. ข้อกำหนดด้านความบริสุทธิ์หลักสำหรับการเคลือบ

ประสิทธิผลของสารละลายทั้งหมดนั้นขึ้นอยู่กับความบริสุทธิ์พิเศษของการเคลือบ ซึ่งสามารถตรวจสอบได้อย่างแม่นยำผ่านการทดสอบ Glow Discharge Mass Spectrometry (GDMS):

5. ผลการสมัครภาคปฏิบัติ

หลังจากใช้การเคลือบแทนทาลัมคาร์ไบด์คุณภาพสูง จะเห็นการปรับปรุงที่ชัดเจนทั้งในการเติบโตของผลึกซิลิคอนคาร์ไบด์และขั้นตอนการผลิตอุปกรณ์:

การปรับปรุงคุณภาพคริสตัล:โดยทั่วไปความหนาแน่นของการเคลื่อนที่ของระนาบฐาน (BPD) จะลดลงมากกว่า 30% และความสม่ำเสมอของความต้านทานของเวเฟอร์ได้รับการปรับปรุง

ความน่าเชื่อถือของอุปกรณ์ที่เพิ่มขึ้น:อุปกรณ์จ่ายไฟ เช่น SiC MOSFET ที่ผลิตบนซับสเตรตที่มีความบริสุทธิ์สูง แสดงความสม่ำเสมอที่ดีขึ้นในแรงดันพังทลาย และลดอัตราความล้มเหลวตั้งแต่เนิ่นๆ

ด้วยความบริสุทธิ์สูงและคุณสมบัติทางเคมีและกายภาพที่มีความเสถียร การเคลือบแทนทาลัมคาร์ไบด์จึงสร้างกำแพงกั้นความบริสุทธิ์ที่เชื่อถือได้สำหรับผลึกซิลิคอนคาร์ไบด์ที่ปลูกด้วย PVT พวกเขาเปลี่ยนส่วนประกอบโซนร้อน ซึ่งเป็นแหล่งที่มาของการปล่อยสิ่งเจือปนให้เป็นขอบเขตเฉื่อยที่ควบคุมได้ โดยทำหน้าที่เป็นเทคโนโลยีพื้นฐานที่สำคัญในการรับรองคุณภาพของวัสดุคริสตัลแกนกลาง และสนับสนุนการผลิตจำนวนมากของอุปกรณ์ซิลิคอนคาร์ไบด์ประสิทธิภาพสูง

ในบทความถัดไป เราจะสำรวจว่าการเคลือบแทนทาลัมคาร์ไบด์ช่วยเพิ่มประสิทธิภาพสนามความร้อนและเพิ่มคุณภาพการเติบโตของคริสตัลจากมุมมองทางอุณหพลศาสตร์ได้อย่างไร หากคุณต้องการเรียนรู้เพิ่มเติมเกี่ยวกับกระบวนการตรวจสอบความบริสุทธิ์ของการเคลือบโดยสมบูรณ์ สามารถรับเอกสารทางเทคนิคโดยละเอียดได้ผ่านทางเว็บไซต์อย่างเป็นทางการของเรา
