ซิลิคอนคาร์ไบด์ Epitaxy

การเตรียมเอพิแทกซีซิลิคอนคาร์ไบด์คุณภาพสูงขึ้นอยู่กับเทคโนโลยีขั้นสูงและอุปกรณ์และอุปกรณ์เสริมของอุปกรณ์ ปัจจุบันวิธีการเจริญเติบโตของเยื่อบุผิวซิลิกอนคาร์ไบด์ที่ใช้กันอย่างแพร่หลายที่สุดคือการสะสมไอสารเคมี (CVD) มีข้อได้เปรียบในการควบคุมความหนาของฟิล์มเอพิแทกเซียลและความเข้มข้นของสารโด๊ปได้อย่างแม่นยำ มีข้อบกพร่องน้อยลง อัตราการเติบโตปานกลาง การควบคุมกระบวนการอัตโนมัติ ฯลฯ และเป็นเทคโนโลยีที่เชื่อถือได้ซึ่งประสบความสำเร็จในการนำไปใช้ในเชิงพาณิชย์

โดยทั่วไปแล้ว epitaxy CVD ของซิลิคอนคาร์ไบด์จะใช้อุปกรณ์ CVD ผนังร้อนหรือผนังอุ่น ซึ่งช่วยให้มั่นใจได้ถึงความต่อเนื่องของ SiC ผลึก 4H ของชั้น epitaxy ภายใต้สภาวะที่มีอุณหภูมิการเจริญเติบโตสูง (1,500 ~ 1,700 ℃), ผนังร้อนหรือ CVD ผนังอุ่นหลังจากหลายปีของการพัฒนา ตามข้อมูลของ ความสัมพันธ์ระหว่างทิศทางการไหลของอากาศเข้าและพื้นผิวของพื้นผิว ห้องปฏิกิริยาสามารถแบ่งออกเป็นเครื่องปฏิกรณ์โครงสร้างแนวนอนและเครื่องปฏิกรณ์โครงสร้างแนวตั้ง

มีตัวบ่งชี้หลักสามประการสำหรับคุณภาพของเตา epitaxial SIC ประการแรกคือประสิทธิภาพการเติบโตของ epitaxis รวมถึงความสม่ำเสมอของความหนา ความสม่ำเสมอของสารต้องห้าม อัตราข้อบกพร่อง และอัตราการเติบโต ประการที่สองคือประสิทธิภาพของอุณหภูมิของอุปกรณ์ รวมถึงอัตราการทำความร้อน/ความเย็น อุณหภูมิสูงสุด ความสม่ำเสมอของอุณหภูมิ สุดท้ายคือประสิทธิภาพด้านต้นทุนของอุปกรณ์เอง รวมถึงราคาและความจุของหน่วยเดียว

เตาการเจริญเติบโต epitaxial ของซิลิกอนคาร์ไบด์สามชนิดและความแตกต่างของอุปกรณ์เสริมหลัก

CVD แนวนอนผนังร้อน (รุ่นทั่วไป PE1O6 ของบริษัท LPE), CVD ดาวเคราะห์ผนังอุ่น (รุ่นทั่วไป Aixtron G5WWC/G10) และ CVD ผนังกึ่งร้อน (แสดงโดย EPIREVOS6 ของบริษัท Nuflare) เป็นโซลูชันทางเทคนิคของอุปกรณ์เอพิแอกเชียลกระแสหลักที่ได้รับการยอมรับ ในการใช้งานเชิงพาณิชย์ในขั้นตอนนี้ อุปกรณ์ทางเทคนิคทั้ง 3 ชิ้นยังมีลักษณะเฉพาะของตัวเองและสามารถเลือกได้ตามความต้องการ โครงสร้างของพวกเขาแสดงดังต่อไปนี้:

ส่วนประกอบหลักที่เกี่ยวข้องมีดังนี้:

(a) ชิ้นส่วนแกนประเภทผนังร้อนแนวนอน - ชิ้นส่วนฮาล์ฟมูนประกอบด้วย

ฉนวนปลายน้ำ

ฉนวนหลักด้านบน

ฮาล์ฟมูนตอนบน

ฉนวนต้นน้ำ

การเปลี่ยนผ่านชิ้นที่ 2

การเปลี่ยนผ่านชิ้นที่ 1

หัวฉีดอากาศภายนอก

ท่อหายใจทรงเรียว

หัวฉีดแก๊สอาร์กอนด้านนอก

หัวฉีดแก๊สอาร์กอน

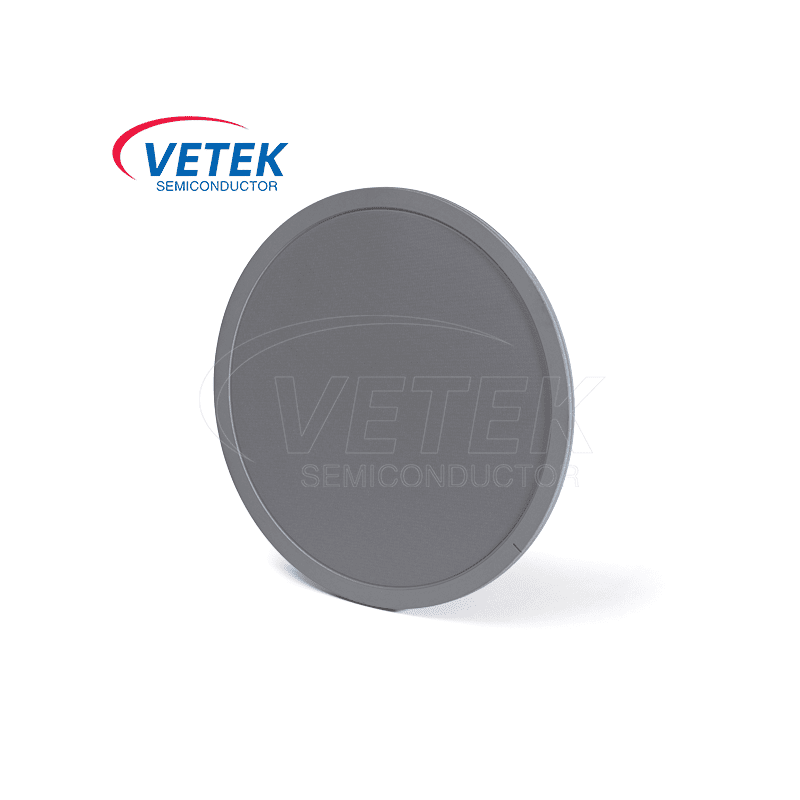

แผ่นรองรับเวเฟอร์

หมุดตรงกลาง

กองกลาง

ฝาครอบป้องกันด้านท้ายน้ำด้านซ้าย

ฝาครอบป้องกันด้านท้ายน้ำด้านขวา

ฝาครอบป้องกันด้านซ้ายต้นน้ำ

ฝาครอบป้องกันต้นทางด้านขวา

ผนังด้านข้าง

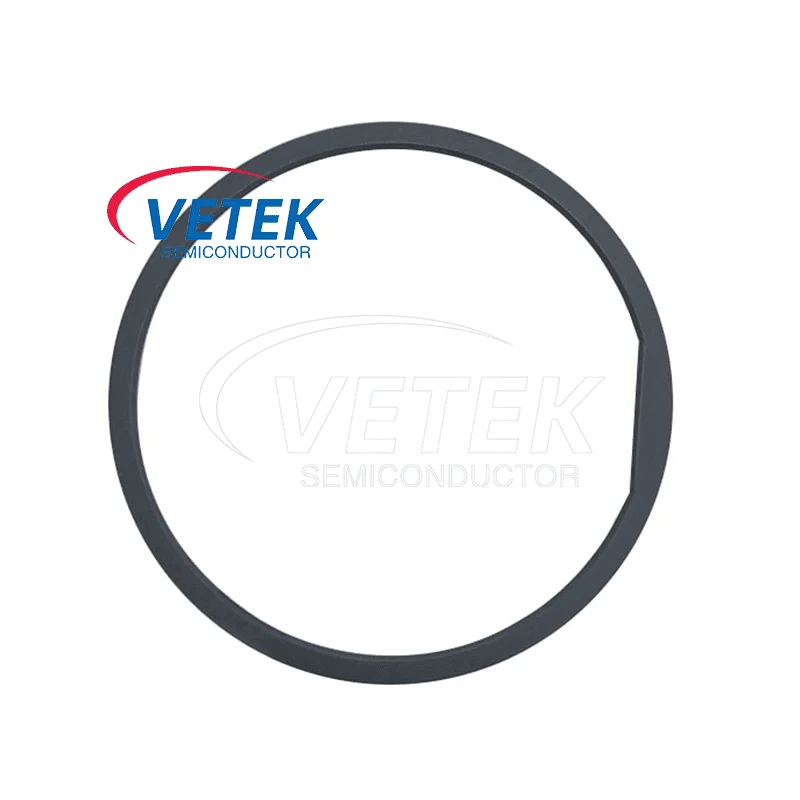

แหวนกราไฟท์

รู้สึกป้องกัน

รองรับความรู้สึก

ติดต่อบล็อค

กระบอกจ่ายแก๊ส

(b) ประเภทดาวเคราะห์ผนังอุ่น

ดิสก์ดาวเคราะห์เคลือบ SiC และดิสก์ดาวเคราะห์เคลือบ TaC

(ค) ชนิดตั้งผนังกึ่งระบายความร้อน

Nuflare (ญี่ปุ่น): บริษัทนี้นำเสนอเตาเผาแนวตั้งแบบห้องคู่ที่ช่วยเพิ่มผลผลิต อุปกรณ์นี้มีการหมุนด้วยความเร็วสูงถึง 1,000 รอบต่อนาที ซึ่งมีประโยชน์อย่างมากสำหรับความสม่ำเสมอของเยื่อบุผิว นอกจากนี้ ทิศทางการไหลของอากาศยังแตกต่างจากอุปกรณ์อื่นๆ โดยอยู่ในแนวตั้งลงในแนวตั้ง จึงช่วยลดการสร้างอนุภาคและลดโอกาสที่อนุภาคจะตกลงบนแผ่นเวเฟอร์ เราจัดหาส่วนประกอบกราไฟท์เคลือบ SiC หลักสำหรับอุปกรณ์นี้

ในฐานะซัพพลายเออร์ส่วนประกอบอุปกรณ์ SiC epitaxy VeTek Semiconductor มุ่งมั่นที่จะจัดหาส่วนประกอบการเคลือบคุณภาพสูงแก่ลูกค้า เพื่อรองรับการใช้งาน SiC epitaxy ที่ประสบความสำเร็จ
