การเคลือบซิลิคอนคาร์ไบด์

ห้องปฏิกรณ์แบบเคลือบอีพิแอกเซียลแบบเคลือบ Veteksemicon SiC เป็นส่วนประกอบหลักที่ออกแบบมาสำหรับกระบวนการเจริญเติบโตแบบเอปิแอกเซียลแบบกึ่งตัวนำที่มีความต้องการสูง ด้วยการใช้การสะสมไอสารเคมีขั้นสูง (CVD) ผลิตภัณฑ์นี้ก่อตัวเป็นการเคลือบ SiC ที่มีความหนาแน่นและมีความบริสุทธิ์สูงบนพื้นผิวกราไฟท์ที่มีความแข็งแรงสูง ส่งผลให้มีความเสถียรที่อุณหภูมิสูงและต้านทานการกัดกร่อนที่เหนือกว่า โดยต้านทานผลกระทบจากการกัดกร่อนของก๊าซสารตั้งต้นในสภาพแวดล้อมกระบวนการที่มีอุณหภูมิสูงได้อย่างมีประสิทธิภาพ ยับยั้งการปนเปื้อนของอนุภาคได้อย่างมาก ช่วยให้มั่นใจในคุณภาพของวัสดุเยื่อบุผิวที่สม่ำเสมอและให้ผลผลิตสูง และยังช่วยยืดรอบการบำรุงรักษาและอายุการใช้งานของห้องปฏิกิริยาได้อย่างมาก เป็นตัวเลือกหลักในการปรับปรุงประสิทธิภาพการผลิตและความน่าเชื่อถือของเซมิคอนดักเตอร์ย่านความถี่กว้าง เช่น SiC และ GaN

ในกระบวนการหลักของการเจริญเติบโตของเยื่อบุผิวซิลิคอนคาร์ไบด์ Veteksemicon เข้าใจดีว่าประสิทธิภาพของตัวรับเป็นตัวกำหนดคุณภาพและประสิทธิภาพการผลิตของชั้นเยื่อบุผิวโดยตรง ตัวรับ EPI ที่มีความบริสุทธิ์สูงของเรา ออกแบบมาโดยเฉพาะสำหรับสนาม SiC โดยใช้ซับสเตรตกราไฟท์พิเศษและการเคลือบ CVD SiC ที่มีความหนาแน่นสูง ด้วยความเสถียรทางความร้อนที่เหนือกว่า ความต้านทานการกัดกร่อนที่ดีเยี่ยม และอัตราการสร้างอนุภาคที่ต่ำมาก ทำให้มั่นใจได้ถึงความหนาที่ไม่มีใครเทียบได้และความสม่ำเสมอของสารโด๊ปสำหรับลูกค้าแม้ในสภาพแวดล้อมกระบวนการที่มีอุณหภูมิสูงอย่างรุนแรง การเลือก Veteksemicon หมายถึงการเลือกรากฐานที่สำคัญของความน่าเชื่อถือและประสิทธิภาพสำหรับกระบวนการผลิตเซมิคอนดักเตอร์ขั้นสูงของคุณ

ตัวรับกราไฟท์เคลือบ Veteksemicon SiC สำหรับ ASM เป็นส่วนประกอบตัวพาหลักในกระบวนการเอพิเทแอกเซียลของเซมิคอนดักเตอร์ ผลิตภัณฑ์นี้ใช้เทคโนโลยีการเคลือบไพโรไลติกซิลิคอนคาร์ไบด์ที่เป็นเอกสิทธิ์ของเราและกระบวนการตัดเฉือนที่มีความแม่นยำ เพื่อให้มั่นใจถึงประสิทธิภาพที่เหนือกว่าและอายุการใช้งานที่ยาวนานเป็นพิเศษในสภาพแวดล้อมกระบวนการที่มีอุณหภูมิสูงและมีฤทธิ์กัดกร่อน เราเข้าใจอย่างลึกซึ้งถึงข้อกำหนดที่เข้มงวดของกระบวนการเอพิแทกเซียลในด้านความบริสุทธิ์ของสารตั้งต้น ความคงตัวทางความร้อน และความสม่ำเสมอ และมุ่งมั่นที่จะมอบโซลูชันที่เสถียรและเชื่อถือได้แก่ลูกค้า ซึ่งช่วยเพิ่มประสิทธิภาพการทำงานของอุปกรณ์โดยรวม

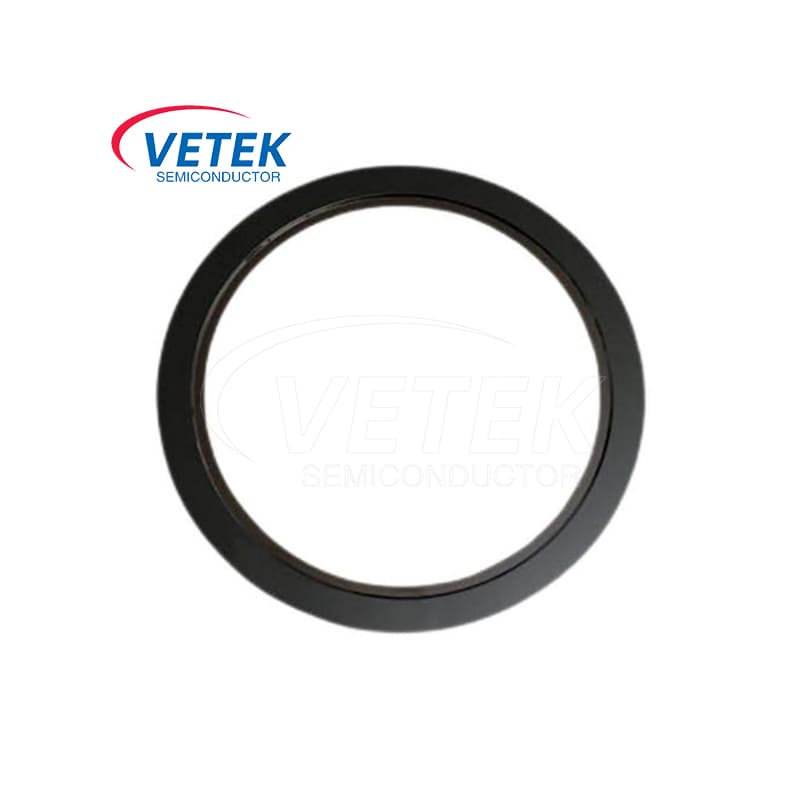

วงแหวนโฟกัส Veteksemicon ได้รับการออกแบบมาโดยเฉพาะสำหรับอุปกรณ์กัดเซมิคอนดักเตอร์ที่มีความต้องการสูง โดยเฉพาะอย่างยิ่งการใช้งานกัด SiC ติดตั้งรอบๆ หัวจับไฟฟ้าสถิต (ESC) โดยอยู่ใกล้กับเวเฟอร์ หน้าที่หลักของมันคือการปรับการกระจายสนามแม่เหล็กไฟฟ้าภายในห้องปฏิกิริยาให้เหมาะสม เพื่อให้มั่นใจว่าการทำงานของพลาสมาจะมีความสม่ำเสมอและโฟกัสทั่วทั้งพื้นผิวเวเฟอร์ทั้งหมด วงแหวนโฟกัสประสิทธิภาพสูงช่วยเพิ่มความสม่ำเสมอของอัตราการแกะสลักอย่างมีนัยสำคัญ และลดผลกระทบของขอบ ซึ่งช่วยเพิ่มผลผลิตของผลิตภัณฑ์และประสิทธิภาพการผลิตโดยตรง

แผ่นพาหะซิลิคอนคาร์ไบด์ Veteksemicon สำหรับการแกะสลัก LED ได้รับการออกแบบมาโดยเฉพาะสำหรับการผลิตชิป LED เป็นวัสดุสิ้นเปลืองหลักในกระบวนการแกะสลัก ผลิตจากซิลิคอนคาร์ไบด์ที่มีความบริสุทธิ์สูงเผาผนึกอย่างแม่นยำ มีความทนทานต่อสารเคมีเป็นพิเศษและมีความคงตัวของมิติที่อุณหภูมิสูง ต้านทานการกัดกร่อนจากกรด เบส และพลาสมาเข้มข้นได้อย่างมีประสิทธิภาพ คุณสมบัติการปนเปื้อนต่ำทำให้ได้ผลผลิตสูงสำหรับเวเฟอร์ LED epitaxis ในขณะที่ความทนทานซึ่งสูงกว่าวัสดุแบบดั้งเดิมมาก ช่วยให้ลูกค้าลดต้นทุนการดำเนินงานโดยรวม ทำให้เป็นตัวเลือกที่เชื่อถือได้ในการปรับปรุงประสิทธิภาพและความสม่ำเสมอของกระบวนการแกะสลัก

วงแหวนโฟกัส SiC แข็งของ Veteksemi ช่วยปรับปรุงความสม่ำเสมอในการแกะสลักและความเสถียรของกระบวนการได้อย่างมาก โดยการควบคุมสนามไฟฟ้าและการไหลเวียนของอากาศที่ขอบเวเฟอร์อย่างแม่นยำ มีการใช้กันอย่างแพร่หลายในกระบวนการแกะสลักที่แม่นยำสำหรับวัสดุซิลิคอน ไดอิเล็กทริก และสารกึ่งตัวนำแบบผสม และเป็นส่วนประกอบสำคัญในการรับประกันผลผลิตจำนวนมากและการทำงานของอุปกรณ์ที่เชื่อถือได้ในระยะยาว
