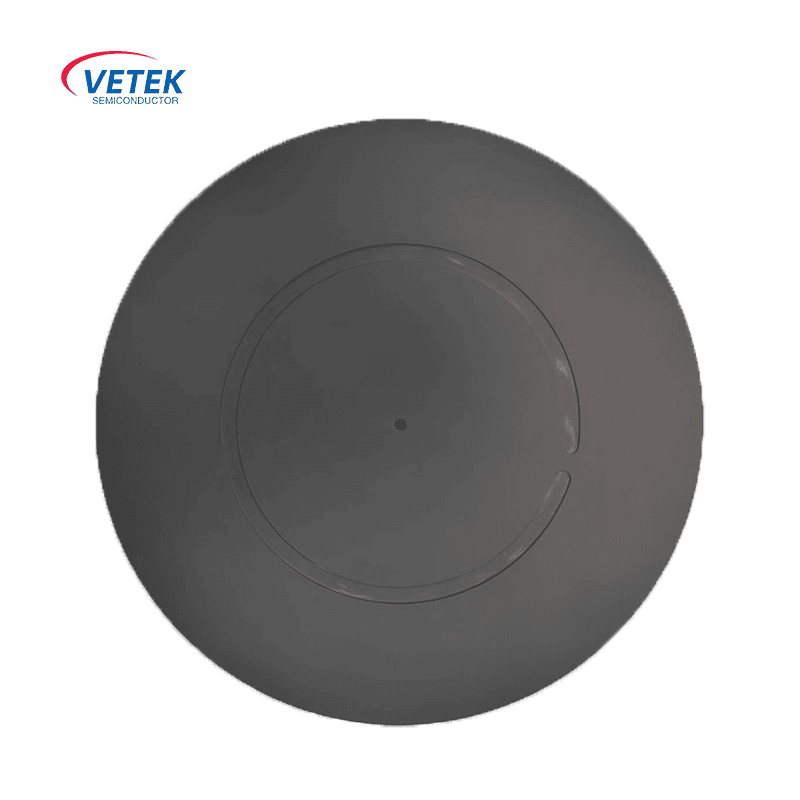

เดี่ยวไวเฟอร์กราไฟท์ Undertaker

คำอธิบาย:

Wafer Graphite venceptor แบบเดี่ยวรวมถึงชุดของถาดกราไฟท์แหวนกราไฟท์และอุปกรณ์เสริมอื่น ๆ โดยใช้สารตั้งต้นกราไฟท์ที่มีความบริสุทธิ์สูง + การสะสมไอของซิลิคอนคาร์ไบด์คอมโพสิตโครงสร้างคอมโพสิตโดยคำนึงถึงความเสถียรของอุณหภูมิสูงความเฉื่อยทางเคมี มันเป็นองค์ประกอบหลักของแผ่น epitaxial ที่มีความแม่นยำสูงในการผลิตจำนวนมาก

นวัตกรรมวัสดุ: การเคลือบกราไฟท์ +SIC

กราไฟท์

●การนำความร้อนสูงเป็นพิเศษ (> 130 W/m · K) การตอบสนองอย่างรวดเร็วต่อข้อกำหนดการควบคุมอุณหภูมิเพื่อให้แน่ใจว่ากระบวนการเสถียร

●ค่าสัมประสิทธิ์การขยายความร้อนต่ำ (CTE: 4.6 ×10⁻⁶/° C) ลดการเสียรูปที่อุณหภูมิสูงอายุการใช้งานยืดอายุ

CVD SIC

● ความต้านทานการกัดกร่อน- ต่อต้านการโจมตีโดยก๊าซปฏิกิริยาเช่นH₂, HCL และSIH₄ มันหลีกเลี่ยงการปนเปื้อนของชั้น epitaxial โดยการระเหยของวัสดุฐาน

● ความหนาแน่นของพื้นผิว: รูพรุนการเคลือบน้อยกว่า 0.1%ซึ่งป้องกันการสัมผัสระหว่างกราไฟท์และเวเฟอร์และป้องกันการแพร่กระจายของสิ่งสกปรกคาร์บอน

● ความทนทานต่ออุณหภูมิสูง: การทำงานที่มั่นคงในระยะยาวในสภาพแวดล้อมที่สูงกว่า 1600 ° C ปรับให้เข้ากับความต้องการอุณหภูมิสูงของ sic epitaxy

สนามระบายความร้อนและการออกแบบการเพิ่มประสิทธิภาพการไหลเวียนของอากาศ

โครงสร้างการแผ่รังสีความร้อนสม่ำเสมอ

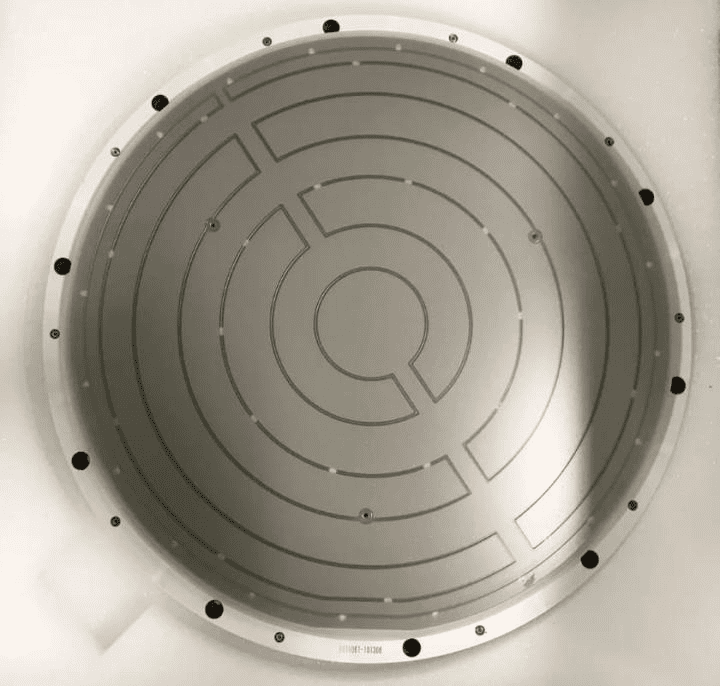

พื้นผิวไวต่อแสงได้รับการออกแบบด้วยร่องสะท้อนความร้อนหลายร่องและระบบควบคุมสนามความร้อนของอุปกรณ์ ASM ได้รับความสม่ำเสมอของอุณหภูมิภายใน± 1.5 ° C (เวเฟอร์ขนาด 6 นิ้ว, เวเฟอร์ขนาด 8 นิ้ว) ทำให้มั่นใจได้ถึงความสม่ำเสมอและความสม่ำเสมอของความหนาของชั้น epitaxial

เทคนิคการควบคุมอากาศ

หลุมเบี่ยงเบนขอบและคอลัมน์รองรับแบบเอียงได้รับการออกแบบมาเพื่อเพิ่มประสิทธิภาพการกระจายการไหลของการไหลของก๊าซปฏิกิริยาบนพื้นผิวเวเฟอร์ลดความแตกต่างของอัตราการสะสมที่เกิดจากกระแสวนและปรับปรุงความสม่ำเสมอของยาสลบ
