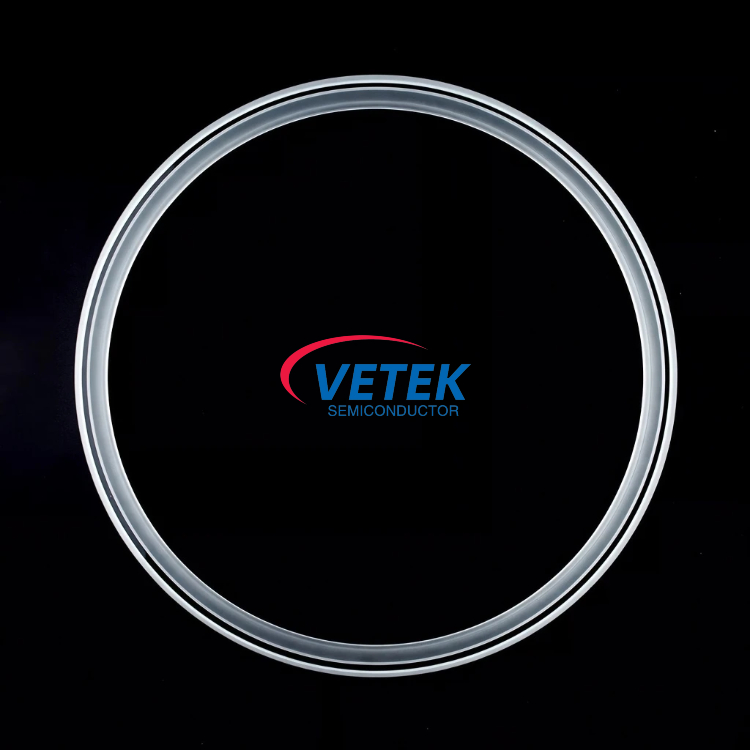

แหวนแกะสลักควอตซ์ความบริสุทธิ์สูง
  • แหวนแกะสลักควอตซ์ความบริสุทธิ์สูงแหวนแกะสลักควอตซ์ความบริสุทธิ์สูง

แหวนแกะสลักควอตซ์ความบริสุทธิ์สูง

ห้องกัดกรดพลาสมาแบบแห้งอาศัยการควบคุมขอบเขตที่แม่นยำรอบๆ แผ่นเวเฟอร์ เพื่อรักษาความหนาแน่นของพลาสมา การไหลของก๊าซ และการกระจายของสนามไฟฟ้าให้คงที่ VeTek Semiconductor High Purity Quartz Etch Rings เป็นส่วนประกอบในห้องเกรดเซมิคอนดักเตอร์ ที่ทำจากควอตซ์หลอมละลายแบบดีไฮดรอกซีเลต โดยกำหนดโซนกระบวนการที่ขอบเวเฟอร์ ช่วยจำกัดพลาสมา การไหลของก๊าซที่ราบรื่น และปกป้องขอบเวเฟอร์ ซึ่งรองรับอัตราการกัดที่สม่ำเสมอยิ่งขึ้นและโปรไฟล์ที่สะอาดยิ่งขึ้นสำหรับเวเฟอร์ซิลิคอน, SiC, GaN และแซฟไฟร์ขนาด 2–12 นิ้ว

1.คุณสมบัติและข้อดีที่สำคัญ

ควอตซ์หลอมละลายแบบดีไฮดรอกซิเลตเกรดเซมิคอนดักเตอร์ที่มี SiO₂ ≥ 99.999% และโลหะเจือปนที่มีการควบคุมอย่างแน่นหนา

การทำงานต่อเนื่องที่เสถียรสูงถึง 1100 °C โดยมีความสามารถในระยะสั้นใกล้ 1200 °C

ทนทานต่อสารเคมีกัดกร่อนที่มีฟลูออรีนและคลอรีน และการสัมผัสกับพลาสมาพลังงานสูง

การขยายตัวทางความร้อนต่ำและประสิทธิภาพการเปลี่ยนแปลงอุณหภูมิที่ดีภายใต้วงจรอุณหภูมิห้องเพาะเลี้ยงซ้ำ

การปล่อยก๊าซสุญญากาศต่ำเพื่อปกป้องความดันฐานห้องเพาะเลี้ยงและประมวลผลองค์ประกอบของก๊าซ

การควบคุมมิติระดับไมครอนพร้อมพื้นผิวสัมผัสขัดเงาเพื่อความพอดีของห้องเพาะเลี้ยงและการกำหนดขอบเขตพลาสมาอย่างสม่ำเสมอ

การออกแบบที่กำหนดค่าได้: วงแหวนแบน วงแหวนกัดกรดแบบขั้น การกำหนดตำแหน่ง/แหวนยึด และโปรไฟล์แบบกำหนดเองได้เต็มรูปแบบสำหรับแพลตฟอร์มเครื่องมือกัดหลักหลัก ๆ

2.การใช้งานทั่วไป

แหวนกัดควอตซ์ที่มีความบริสุทธิ์สูงใช้ในห้องกระบวนการกัดกรดพลาสม่าแบบแห้งสำหรับ:

ขั้นตอนการแกะสลักพลาสมาของอุปกรณ์ลอจิกและหน่วยความจำ

กระบวนการกัดอุปกรณ์พลังงาน SiC และ GaN

การจำหลักโครงสร้างอัตราส่วนสูง

การประมวลผลพลาสมาของสารตั้งต้นแบบออปติคัลและแบบผสม-เซมิคอนดักเตอร์

การกัดพลาสม่าบรรจุภัณฑ์ขั้นสูงและขั้นตอนการทำความสะอาดที่เกี่ยวข้อง

ห้องปฏิบัติการ RIE / ICP และเครื่องมือจำหลักการผลิต

3.พารามิเตอร์ทางเทคนิคที่สำคัญ

วัสดุ: ควอตซ์ผสมดีไฮดรอกซิเลตเกรดเซมิคอนดักเตอร์, SiO₂ ≥ 99.999%

ความเข้ากันได้ของเวเฟอร์: ซิลิคอน 2 / 4 / 6 / 8 / 12 นิ้ว, SiC, GaN และแซฟไฟร์

อุณหภูมิในการทำงาน: -20 °C ถึง 1100 °C ต่อเนื่อง; จุดสูงสุดระยะสั้นประมาณ 1200 °C

ฟังก์ชันหลัก: การจำกัดขอบพลาสมา, การแนะนำการไหลของก๊าซ, การป้องกันขอบ และการแยกห้อง

คุณภาพการตัดเฉือน: ความคลาดเคลื่อนระดับไมครอน พื้นผิวขัดเงา คมตัดที่ได้รับการควบคุม และการเก็บผิวสำเร็จที่สะอาด

ตัวเลือกโครงสร้าง: วงแหวนแบน วงแหวนกัดกรดแบบขั้น วงแหวนกำหนดตำแหน่ง/ยึด และรูปทรงแบบกำหนดเอง

การปรับแต่ง: เส้นผ่านศูนย์กลางภายนอก/ภายใน ความหนา ความสูงของขั้น คุณลักษณะการค้นหา การลบมุม และรายละเอียดอินเทอร์เฟซต่อการวาด

4.เหตุใดจึงเลือกแหวนแกะสลักควอตซ์ความบริสุทธิ์สูง VeTek

VeTek Semiconductor จัดหาฮาร์ดแวร์ควอตซ์ที่มีความสำคัญต่อกระบวนการสำหรับเครื่องมือกัดกรดและเครื่องมือความร้อน สำหรับวงกัดกรด จะเน้นที่:

ความบริสุทธิ์ของวัสดุและความสะอาดของพื้นผิวเหมาะกับสภาพแวดล้อมการกัดแบบแห้งขั้นสูง

ความแม่นยำด้านมิติที่รองรับการควบคุมขอบเขตพลาสม่าที่เสถียรและขนาดพอดีของห้องที่ทำซ้ำได้

ความยืดหยุ่นในการออกแบบสำหรับการเปลี่ยนแบบ OEM และอินเทอร์เฟซห้องแบบกำหนดเองเต็มรูปแบบ

กลุ่มผลิตภัณฑ์ส่วนประกอบควอตซ์ครบวงจร ซึ่งรวมถึงตัวพาเวเฟอร์ ท่อเตาหลอม เรือ และชิ้นส่วนกระบวนการที่เกี่ยวข้อง

ด้วยการรวมความบริสุทธิ์สูง ความทนทานของพลาสมา และการควบคุมรูปทรงที่แน่นหนา VeTek High Purity Quartz Etch Rings ช่วยปรับปรุงความสม่ำเสมอของการกัดแบบข้ามเวเฟอร์ ลดข้อบกพร่องที่เกี่ยวข้องกับขอบ และรองรับวงจรการผลิตที่ยาวนานและมีเสถียรภาพมากขึ้นในเครื่องมือกัดพลาสมาแบบแห้ง
