บล็อก CVD SIC สำหรับการเจริญเติบโตของคริสตัล SIC
  • บล็อก CVD SIC สำหรับการเจริญเติบโตของคริสตัล SICบล็อก CVD SIC สำหรับการเจริญเติบโตของคริสตัล SIC
  • บล็อก CVD SIC สำหรับการเจริญเติบโตของคริสตัล SICบล็อก CVD SIC สำหรับการเจริญเติบโตของคริสตัล SIC

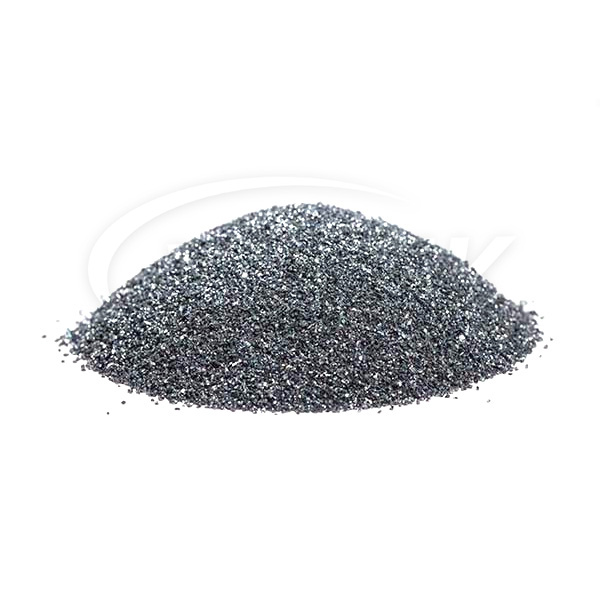

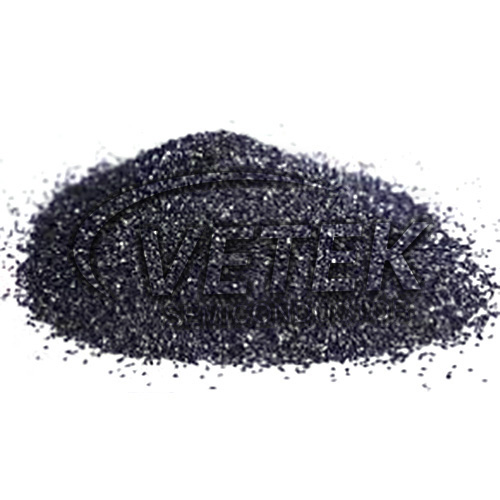

บล็อก CVD SIC สำหรับการเจริญเติบโตของคริสตัล SIC

บล็อก CVD SIC สำหรับการเจริญเติบโตของคริสตัล SIC เป็นวัตถุดิบที่มีความบริสุทธิ์สูงใหม่ที่พัฒนาโดย Vetek Semiconductor มันมีอัตราส่วนอินพุตเอาท์พุทสูงและสามารถเติบโตผลึกเดี่ยวซิลิกอนคาร์ไบด์ขนาดใหญ่ที่มีคุณภาพสูงซึ่งเป็นวัสดุรุ่นที่สองเพื่อแทนที่ผงที่ใช้ในตลาดในปัจจุบัน ยินดีต้อนรับเพื่อหารือเกี่ยวกับปัญหาทางเทคนิค

SIC เป็นเซมิคอนดักเตอร์ bandgap ที่มีคุณสมบัติที่ยอดเยี่ยมตามความต้องการสูงสำหรับแอพพลิเคชั่นแรงดันสูงพลังงานสูงและความถี่สูงโดยเฉพาะอย่างยิ่งในเซมิคอนดักเตอร์พลังงาน คริสตัล SIC ปลูกโดยใช้วิธี PVT ที่อัตราการเติบโต 0.3 ถึง 0.8 มม./ชม. เพื่อควบคุมผลึก การเติบโตอย่างรวดเร็วของ SIC เป็นสิ่งที่ท้าทายเนื่องจากปัญหาด้านคุณภาพเช่นการรวมคาร์บอนการย่อยสลายความบริสุทธิ์การเจริญเติบโตของ polycrystalline การสร้างขอบเขตของเมล็ดและข้อบกพร่องเช่นการเคลื่อนที่และความพรุน จำกัด การผลิตของพื้นผิว SIC



วัตถุดิบซิลิกอนคาร์ไบด์แบบดั้งเดิมได้มาจากการทำปฏิกิริยาซิลิกอนและกราไฟท์ที่มีความบริสุทธิ์สูงซึ่งมีต้นทุนสูงความบริสุทธิ์และขนาดเล็ก Vetek Semiconductor ใช้เทคโนโลยีเตียงฟลูอิไดซ์และการสะสมไอสารเคมีเพื่อสร้างบล็อก CVD SIC โดยใช้ methyltrichlorosilane ผลพลอยได้หลักเป็นเพียงกรดไฮโดรคลอริกซึ่งมีมลภาวะต่อสิ่งแวดล้อมต่ำ


Vetek Semiconductor ใช้บล็อก CVD SIC สำหรับการเจริญเติบโตของคริสตัล sic- ซิลิคอนคาร์ไบด์ (SIC) ความบริสุทธิ์สูงเป็นพิเศษที่ผลิตผ่านการสะสมไอสารเคมี (CVD) สามารถใช้เป็นวัสดุแหล่งที่มาสำหรับการปลูกผลึก SIC ผ่านการขนส่งไอทางกายภาพ (PVT)


Vetek Semiconductor มีความเชี่ยวชาญในอนุภาคขนาดใหญ่ SIC สำหรับ PVT ซึ่งมีความหนาแน่นสูงกว่าเมื่อเทียบกับวัสดุอนุภาคขนาดเล็กที่เกิดจากการเผาไหม้ที่เกิดขึ้นเองของ Si และก๊าซที่มี C และ C ซึ่งแตกต่างจากการเผาเฟสของแข็งหรือปฏิกิริยาของ Si และ C, Pvt ไม่จำเป็นต้องใช้เตาเผาที่ทุ่มเทหรือขั้นตอนการเผาที่ใช้เวลานานในเตาหลอมการเจริญเติบโต


Vetek Semiconductor ประสบความสำเร็จในการแสดงวิธี PVT สำหรับการเจริญเติบโตของผลึก SIC อย่างรวดเร็วภายใต้สภาวะการไล่ระดับสีอุณหภูมิสูงโดยใช้บล็อก CVD-SIC ที่บดขยี้สำหรับการเจริญเติบโตของคริสตัล SIC วัตถุดิบที่โตแล้วยังคงรักษาต้นแบบลดการตกผลึกการลดการตกผลึกลดกราฟวัตถุดิบลดข้อบกพร่องการห่อคาร์บอนและการปรับปรุงคุณภาพของคริสตัล



การเปรียบเทียบวัสดุใหม่และเก่า:

วัตถุดิบและกลไกการเกิดปฏิกิริยา

วิธีการผงผงผงผงซิลิกาแบบดั้งเดิม: การใช้ผงซิลิกาที่มีความบริสุทธิ์สูง + โทนเนอร์เป็นวัตถุดิบคริสตัล SIC จะถูกสังเคราะห์ที่อุณหภูมิสูงสูงกว่า 2,000 ℃โดยวิธีการถ่ายโอนไอทางกายภาพ (PVT) ซึ่งมีการใช้พลังงานสูงและง่ายต่อการแนะนำสิ่งสกปรก

อนุภาค CVD SIC: สารตั้งต้นเฟสไอ (เช่นไซเลน, เมธิลไซเลเลน ฯลฯ ) ใช้เพื่อสร้างอนุภาค SIC ที่มีความบริสุทธิ์สูงโดยการสะสมไอสารเคมี (CVD) ที่อุณหภูมิค่อนข้างต่ำ (800-1100 ℃) และปฏิกิริยาก็สามารถควบคุมได้มากขึ้น


การปรับปรุงประสิทธิภาพเชิงโครงสร้าง:

วิธี CVD สามารถควบคุมขนาดเกรน SIC ได้อย่างแม่นยำ (ต่ำสุดที่ 2 นาโนเมตร) เพื่อสร้างโครงสร้าง nanowire/หลอด intercalated ซึ่งช่วยเพิ่มความหนาแน่นและคุณสมบัติเชิงกลของวัสดุอย่างมีนัยสำคัญ

การเพิ่มประสิทธิภาพการเพิ่มประสิทธิภาพของการขยายตัว: ผ่านการออกแบบการจัดเก็บซิลิคอนโครงกระดูกคาร์บอนที่มีรูพรุนการขยายตัวของอนุภาคซิลิกอนนั้น จำกัด อยู่ที่ micropores และอายุการใช้งานวงจรสูงกว่าวัสดุที่ใช้ซิลิกอนแบบดั้งเดิมมากกว่า 10 เท่า


การขยายสถานการณ์ของแอปพลิเคชัน:

สนามพลังงานใหม่: แทนที่อิเล็กโทรดเชิงลบของซิลิกอนคาร์บอนแบบดั้งเดิมประสิทธิภาพแรกเพิ่มขึ้นเป็น 90% (อิเล็กโทรดเชิงลบของซิลิกอนออกซิเจนแบบดั้งเดิมอยู่ที่ 75%) รองรับการชาร์จเร็ว 4C เพื่อตอบสนองความต้องการของแบตเตอรี่พลังงาน

สนามเซมิคอนดักเตอร์: เติบโต 8 นิ้วและสูงกว่า SIC ขนาดใหญ่เวเฟอร์ความหนาของคริสตัลสูงถึง 100 มม. (วิธี PVT แบบดั้งเดิมเพียง 30 มม.) ผลผลิตเพิ่มขึ้น 40%



ข้อมูลจำเพาะ:

ขนาด หมายเลขชิ้นส่วน รายละเอียด
มาตรฐาน SC-9 ขนาดอนุภาค (0.5-12 มม.)
เล็ก SC-1 ขนาดอนุภาค (0.2-1.2 มม.)
ปานกลาง SC-5 ขนาดอนุภาค (1 -5 มม.)

ความบริสุทธิ์ไม่รวมไนโตรเจน: ดีกว่า 99.9999%(6N)

ระดับความไม่บริสุทธิ์ (โดยการปล่อยมวลสเปกโตรเมตรี)

องค์ประกอบ ความบริสุทธิ์
B, AI, P <1 ppm
โลหะทั้งหมด <1 ppm


SiC Crystal Growth materiesSiC Crystal GrowthPVT reactor

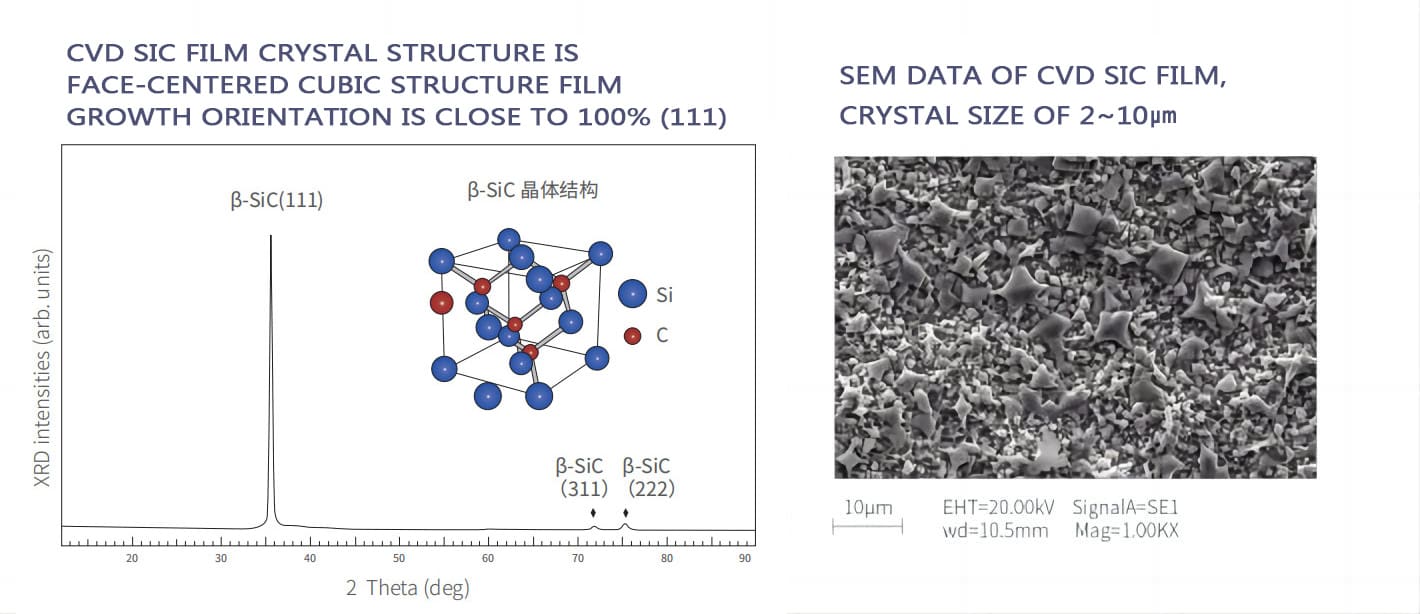

โครงสร้างผลึกฟิล์ม CVD SIC:

CVD SIC FILM CRYSTAL STRUCTURE

คุณสมบัติทางกายภาพพื้นฐานของการเคลือบ CVD SIC:

คุณสมบัติทางกายภาพพื้นฐานของการเคลือบ CVD SIC
คุณสมบัติ ค่าทั่วไป
โครงสร้างผลึก FCC βเฟส polycrystalline ส่วนใหญ่ (111) มุ่งเน้น
ความหนาแน่นของการเคลือบ SIC 3.21 g/cm³
CVD sic ความแข็งความแข็ง 2500 Vickers Hardness (500 กรัมโหลด)
ขนาดเกรน 2 ~ 10 มม.
ความบริสุทธิ์ทางเคมี 99.99995%
ความจุความร้อน 640 J ·กก.-1· K-1
อุณหภูมิระเหิด 2700 ℃
ความแข็งแรงของการโค้งงอ 415 MPa RT 4 จุด
โมดูลัสของ Young 430 GPA 4PT BEND, 1300 ℃
การนำความร้อน 300W · m-1· K-1
การขยายตัวทางความร้อน (CTE) 4.5 × 10-6K-1

Vetek Semiconductor CVD SIC Block สำหรับ SIC Crystal Growth Products Shops ร้านค้า:

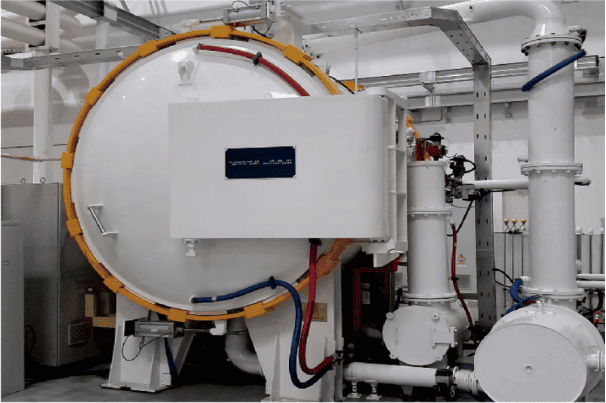

SiC Graphite substrateSiC Shower Head testSilicon carbide ceramic processAixtron equipment

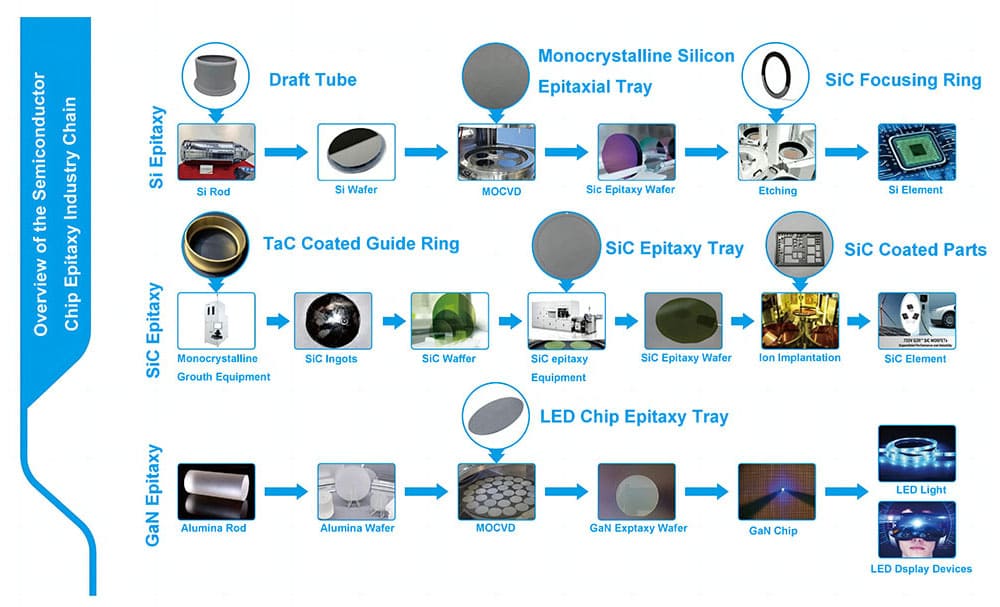

ห่วงโซ่อุตสาหกรรม:

SiC Epitaxy Si Epitaxy GaN Epitaxy

แท็กยอดนิยม: บล็อก CVD SIC สำหรับการเจริญเติบโตของคริสตัล SIC
