ข้อสรุปหลัก:การเลือก CVD SiC, การเคลือบ TaC หรือ Solid SiC ที่เหมาะสมจะกำหนดระดับอนุภาคและอายุการใช้งานของส่วนประกอบโดยตรงบนเส้นเอพิแทกซี/การกัดกรด บทความนี้จะให้ขอบเขตการเลือกที่ชัดเจนตามอุณหภูมิ บรรยากาศ และกระบวนการ ซึ่งสอดคล้องกับโซลูชันการเปลี่ยนอุปกรณ์หลักและเกณฑ์ชี้วัดหลัก เพื่อช่วยให้คุณตัดสินใจได้อย่างรวดเร็วและลดความเสี่ยง

ในกระบวนการ GaN MOCVD โดยทั่วไปตัวรับที่เคลือบด้วย SiC ที่ใช้แกรไฟต์สามารถทำงานได้อย่างเสถียรเป็นเวลาหลายร้อยชั่วโมงที่ 1100°C ภายใต้บรรยากาศ NH₃/H₂ อย่างไรก็ตาม เนื่องจากสนามความร้อนไม่สม่ำเสมอ ความแตกต่างอายุการใช้งานของการเคลือบระหว่างบริเวณขอบและศูนย์กลางอาจเกิน 50% ในกระบวนการเติบโตของผลึก SiC PVT เมื่ออุณหภูมิสูงกว่า 1600°C การเคลือบ SiC จะเริ่มมีการซับไลม์และสลายตัว โดยจำเป็นต้องเปลี่ยนไปใช้การเคลือบ TaC หรือสารละลาย Solid SiC ผลที่ตามมาของการเลือกวัสดุส่วนประกอบที่ไม่ถูกต้อง — อย่างดีที่สุดคือเปลี่ยนวัสดุสิ้นเปลืองทุก 2–3 เดือน ที่แย่ที่สุดก็คือเศษเวเฟอร์ทั้งเตาเนื่องจากการปนเปื้อนของอนุภาค บทความนี้เขียนโดยทีมเทคนิคของ VeTek Semiconductor (ภายใต้การแนะนำของ Dr. Xiao) โดยมีเป้าหมายเพื่อสร้างกรอบการตัดสินใจอย่างเป็นระบบของ “รุ่นอุปกรณ์ → เงื่อนไขของกระบวนการ → การเลือกส่วนประกอบ → ความคาดหวังตลอดชีวิต” สำหรับวิศวกรด้านเอพิแทกซี/การกัด/PVT ซึ่งช่วยให้คุณจับคู่วัสดุ ควบคุมอนุภาค และประเมินซัพพลายเออร์ได้อย่างรวดเร็ว

1. จะเลือกการเคลือบ SiC, การเคลือบ TaC หรือ SiC แบบทึบตามเงื่อนไขของกระบวนการได้อย่างไร

ข้อสรุปหลัก:ตัดสินใจตามสามมิติของ "อุณหภูมิ → บรรยากาศ → ประเภทกระบวนการ": จัดลำดับความสำคัญของการเคลือบ CVD SiC ที่ ≤1600°C; เลือก TaC สำหรับ >2000°C หรือบรรยากาศที่มีฤทธิ์กัดกร่อนรุนแรง จัดลำดับความสำคัญของ Solid SiC สำหรับการกัดและสถานการณ์ความสะอาดที่สูงเป็นพิเศษ

เมื่อทำการเลือกสายการผลิตจริง วิศวกรส่วนใหญ่มักถามว่า: “สำหรับอุปกรณ์ Aixtron/Veeco ของฉัน ใช้งาน GaN หรือ SiC epitaxy ที่อุณหภูมิเท่าใดและภายใต้บรรยากาศใด ฉันควรใช้การเคลือบแบบใด” คำตอบนั้นไม่ซับซ้อน แต่ต้องเชื่อมโยงสามมิติเข้าด้วยกัน

หน้าต่างอุณหภูมิเป็นเกณฑ์แรก

การเคลือบ CVD SiC ยังคงรักษาความสมบูรณ์ของโครงสร้างได้ที่อุณหภูมิต่ำกว่าประมาณ 2,000–2100°C นอกเหนือจากช่วงนี้ จะเกิดการระเหยที่ไม่สอดคล้องกัน (การระเหยของซิลิคอนตามที่ต้องการ) เกิดขึ้น ส่งผลให้พื้นผิวหยาบและมีอนุภาคเพิ่มขึ้น การเคลือบ TaC มีจุดหลอมเหลวสูงถึง 3,880°C และสามารถรักษาความดันไอต่ำมากได้ แม้ในสภาพแวดล้อมการเจริญเติบโตของผลึก PVT ที่สูงกว่า 2,400°C Solid SiC ไม่มีปัญหาส่วนเชื่อมต่อระหว่างการเคลือบกับพื้นผิว และเหมาะสำหรับการกัดส่วนประกอบของห้องที่ต้องเกิดการเปลี่ยนแปลงอุณหภูมิแบบฉับพลันซ้ำๆ

บรรยากาศและการกัดกร่อนเป็นตัวกำหนดความเสถียรทางเคมีของการเคลือบ

ในสภาพแวดล้อมที่มีก๊าซ NH₃, H₂ หรือคลอรีน การเคลือบ SiC จะทำงานได้ดี แต่อัตราการกัดกร่อนของ SiC โดยไฮโดรเจนที่อุณหภูมิสูงจะสูงกว่าของ TaC อย่างมีนัยสำคัญ ข้อมูลการทดลองแสดงให้เห็นว่าอัตราการกัดกร่อนของ TaC ในแอมโมเนียอุณหภูมิสูงอยู่ที่ประมาณ 1/6 ของ SiC และในไฮโดรเจนอาจต่ำได้ถึง 1/10 อีกด้วย ดังนั้น สภาวะมาตรฐานสำหรับ SiC epitaxy หรือ GaN MOCVD ส่วนใหญ่จะใช้การเคลือบ SiC ในขณะที่สถานการณ์ที่มีการกัดกร่อนสูงหรือมีอุณหภูมิสูงพิเศษจะต้องเปลี่ยนไปใช้ TaC

การจับคู่ฟังก์ชันประเภทกระบวนการและส่วนประกอบ

• GaN MOCVD / Si epitaxy: จัดลำดับความสำคัญของกราไฟท์ที่มีความบริสุทธิ์สูง + ตัวรับเคลือบ CVD SiC, อุ่นวงแหวน

• การเติบโตของผลึก SiC PVT: ขอแนะนำอย่างยิ่งให้เคลือบ TaC สำหรับส่วนประกอบโซนร้อนของกราไฟท์

• การกัดด้วยพลาสม่า (วงแหวนโฟกัส ฯลฯ): กราไฟท์เคลือบ SiC แบบทึบหรือ SiC สามารถทำได้ทั้งนี้ ขึ้นอยู่กับข้อกำหนดของอนุภาคและต้นทุน

• ชิ้นส่วนที่มีความสำคัญต่อห้องเพาะเลี้ยงมีความไวต่ออนุภาคอย่างมาก: จัดลำดับความสำคัญของ Solid SiC โดยไม่มีส่วนต่อประสานการเคลือบ

รูปที่ 1 – ตู้โชว์ผลิตภัณฑ์หลักของ VeTek

2. ความเข้ากันได้ของตัวรับกราไฟท์ Aixtron/Veeco และโซลูชันการเปลี่ยนแบบกำหนดเอง

ข้อสรุปหลัก:VeTek รองรับการปรับแต่งแบบ 1:1 ตามแบบของลูกค้าหรืออะไหล่แท้ ครอบคลุมแพลตฟอร์มหลักๆ เช่น Aixtron G10, Veeco K465i, ASM Epsilon เป็นต้น ผลิตภัณฑ์มาตรฐานสามารถจัดส่งได้อย่างรวดเร็ว โดยทั่วไปชิ้นส่วนที่กำหนดเองจะใช้เวลา 3-6 สัปดาห์

สิ่งที่วิศวกรหลายคนกังวลมากที่สุดไม่ใช่ “ว่าจะผลิตได้หรือไม่” แต่ “จะมีเสถียรภาพเหมือนชิ้นส่วนดั้งเดิมหรือไม่ โดยมีระยะเวลารอคอยสินค้าที่ควบคุมได้ และมีรายงานการตรวจสอบฉบับสมบูรณ์” ความสามารถหลักอย่างหนึ่งของ VeTek คือการปรับแต่งอย่างเต็มรูปแบบตามแบบ ในขณะที่ยังคงเข้ากันได้กับอุปกรณ์แบรนด์หลักๆ

ข้อมูลอ้างอิงด่วนเกี่ยวกับความเข้ากันได้ของอุปกรณ์หลัก

ตารางด้านล่างสามารถนำมาใช้โดยตรงสำหรับการตรวจสอบทางเทคนิคภายในหรือการประเมินการจัดซื้อจัดจ้าง:

ในโครงการจริง เรามักจะได้รับอะไหล่แท้หรือแบบร่าง CMM จากลูกค้า หลังจากยืนยันการจับคู่สนามความร้อนและความคลาดเคลื่อนของขนาดแล้ว ทีมงานด้านเทคนิคจะให้คำแนะนำเกี่ยวกับความบริสุทธิ์ของพื้นผิว ความหนาของชั้นเคลือบ และความหยาบของพื้นผิว และจัดหาตัวอย่างสำหรับการตรวจสอบยืนยันเครื่องมือของลูกค้า

3. ตัวชี้วัดหลักสำหรับความสม่ำเสมอของความหนาของการเคลือบ CVD SiC และการควบคุมอนุภาค

ข้อสรุปหลัก:ความสม่ำเสมอของความหนาที่ควบคุมภายใน ±5% ความหนาแน่นใกล้เคียงกับค่าทางทฤษฎี และความหยาบของพื้นผิวที่ควบคุมได้เป็นแกนหลักในการยับยั้งการไหลของผงและการปนเปื้อนของอนุภาค เป้าหมายความบริสุทธิ์ต่ำกว่า 5 ppm โดยมีการติดตามสิ่งเจือปนในโลหะที่สำคัญโดย GDMS/ICP-OES

ปัญหาอนุภาคแทบจะเป็นฝันร้ายของวิศวกรด้าน epitaxy ทุกคน เมื่อสารเคลือบมีจุดบางๆ รูขุมขน หรือรอยแตกขนาดเล็ก ผงจะหลั่งออกมาภายใต้การหมุนเวียนด้วยความร้อนซ้ำๆ และการโจมตีของก๊าซที่มีฤทธิ์กัดกร่อน ซึ่งจะช่วยเพิ่มความหนาแน่นของข้อบกพร่องของเวเฟอร์โดยตรง

ความหนาและความสม่ำเสมอ

ความหนาของการเคลือบ CVD SiC โดยทั่วไปคือ 100–200 μm ด้วยพารามิเตอร์กระบวนการและการควบคุมสนามการไหล VeTek จะรักษาความสม่ำเสมอของความหนาให้คงที่ภายใน ±5% หลังจากรอบการเปลี่ยนแปลงอุณหภูมิอย่างฉับพลันมากกว่า 1,000 รอบ (อุณหภูมิห้อง ↔ 1100°C) การเคลือบจะไม่เกิดการหลุดล่อน และสามารถตอบสนองข้อกำหนด GaN MOCVD ที่เข้มงวดเกี่ยวกับข้อบกพร่องของอนุภาค ≤0.1/ซม.²

ความบริสุทธิ์และการตรวจสอบ

ความบริสุทธิ์โดยรวมของสารเคลือบและส่วนประกอบอาจต่ำกว่า 5 ppm โดยผลิตภัณฑ์บางอย่างสูงถึง 99.99995% เราใช้ ICP-OES และ GDMS ในการวิเคราะห์โลหะปริมาณน้อย เพื่อให้แน่ใจว่าสิ่งเจือปนที่สำคัญ เช่น Fe และ Ni ยังคงอยู่ในระดับที่ควบคุมได้ โดยหลีกเลี่ยงการรบกวนการเติมสารเจือปนในชั้นเอพิแทกเซียลหรือความเข้มข้นของตัวพา

ความหนาแน่นและสภาพพื้นผิว

ชั้นโพลีคริสตัลไลน์ β-SiC ที่เกิดจากกระบวนการ CVD มีความหนาแน่นใกล้เคียงกับค่าทางทฤษฎี (ประมาณ 3.21 ก./ซม.) โดยมีความพรุนต่ำมาก ความหยาบผิว (Ra) สามารถปรับได้ตามข้อกำหนดกระบวนการของลูกค้า เพื่อให้มั่นใจว่ามีการประสานทางกลที่เพียงพอ ในขณะเดียวกันก็หลีกเลี่ยงการกลายเป็นแหล่งกำเนิดอนุภาค

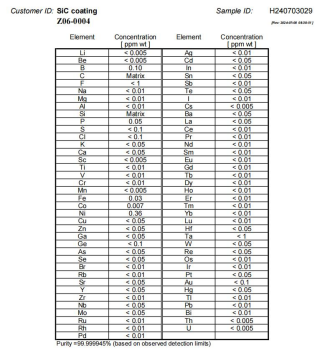

รูปที่ 2 – รายงานการตรวจสอบ GDMS สำหรับการเคลือบ CVD ซิซี

4. กรณีศึกษา: การแก้ปัญหาขอบเหลืองเพื่อเพิ่มผลผลิตการเคลือบจาก 50% เป็น 90%

ข้อสรุปหลัก:ด้วยการควบคุมอัตราการสะสมเริ่มต้นและสนามการไหลอย่างแม่นยำเพื่อขจัดความเครียดระดับไมโคร VeTek จึงปรับปรุงผลผลิตการเคลือบของตัวรับกราไฟท์ MOCVD ของลูกค้าจากประมาณ 50% เป็น 90% และยืดอายุการใช้งานได้อย่างมาก

นี่เป็นเรื่องจริงที่เกิดขึ้นในสายการผลิต ลูกค้ารายงานว่าขอบเหลืองและมีแนวโน้มที่จะลอกบนตัวรับกราไฟท์บางตัว ส่งผลให้ผลผลิตการเคลือบโดยรวมของชุดงานอยู่ที่ประมาณ 50% เป็นเวลานาน โดยมีค่าใช้จ่ายในการบำรุงรักษาสายการผลิตสูงและมีความเสี่ยงจากเวเฟอร์

หลังจากที่ทีมเทคนิคที่นำโดยดร.เซียวเข้ามาแทรกแซง มีสองทิศทางที่มุ่งเน้นไปที่: ประการแรก อัตราการสะสมในระยะเริ่มแรกเร็วเกินไป ทำให้เกิดการสะสมความเครียดภายในในสารเคลือบ; ประการที่สอง ความแตกต่างของสนามการไหลระหว่างบริเวณขอบและศูนย์กลางทำให้เกิดความหนาเกินหรือความหนาน้อยเกินไปในท้องถิ่น ด้วยการปรับอัตราส่วน MTS/H₂ โปรไฟล์อุณหภูมิการสะสม และการออกแบบสนามการไหลของฟิกซ์เจอร์ให้เหมาะสม จะช่วยปลดปล่อยความเครียดระดับจุลภาคได้อย่างมีประสิทธิภาพ ท้ายที่สุดแล้ว ผลผลิตการเคลือบของชุดนั้นและการผลิตต่อๆ ไปมีความเสถียรมากกว่า 90% วงจรการเปลี่ยนของลูกค้าได้รับการขยายออกไปอย่างชัดเจน และการร้องเรียนเกี่ยวกับอนุภาคก็ลดลงอย่างมาก

กรณีนี้แสดงให้เห็นว่า “ความสามารถในการเคลือบ” เป็นเพียงจุดเริ่มต้นเท่านั้น “การเคลือบที่เสถียร ติดทนนาน และควบคุมอนุภาค” คือคุณค่าที่แท้จริงที่วิศวกรใส่ใจ ข้อมูลพูดดังกว่าการส่งเสริมการขายใด ๆ

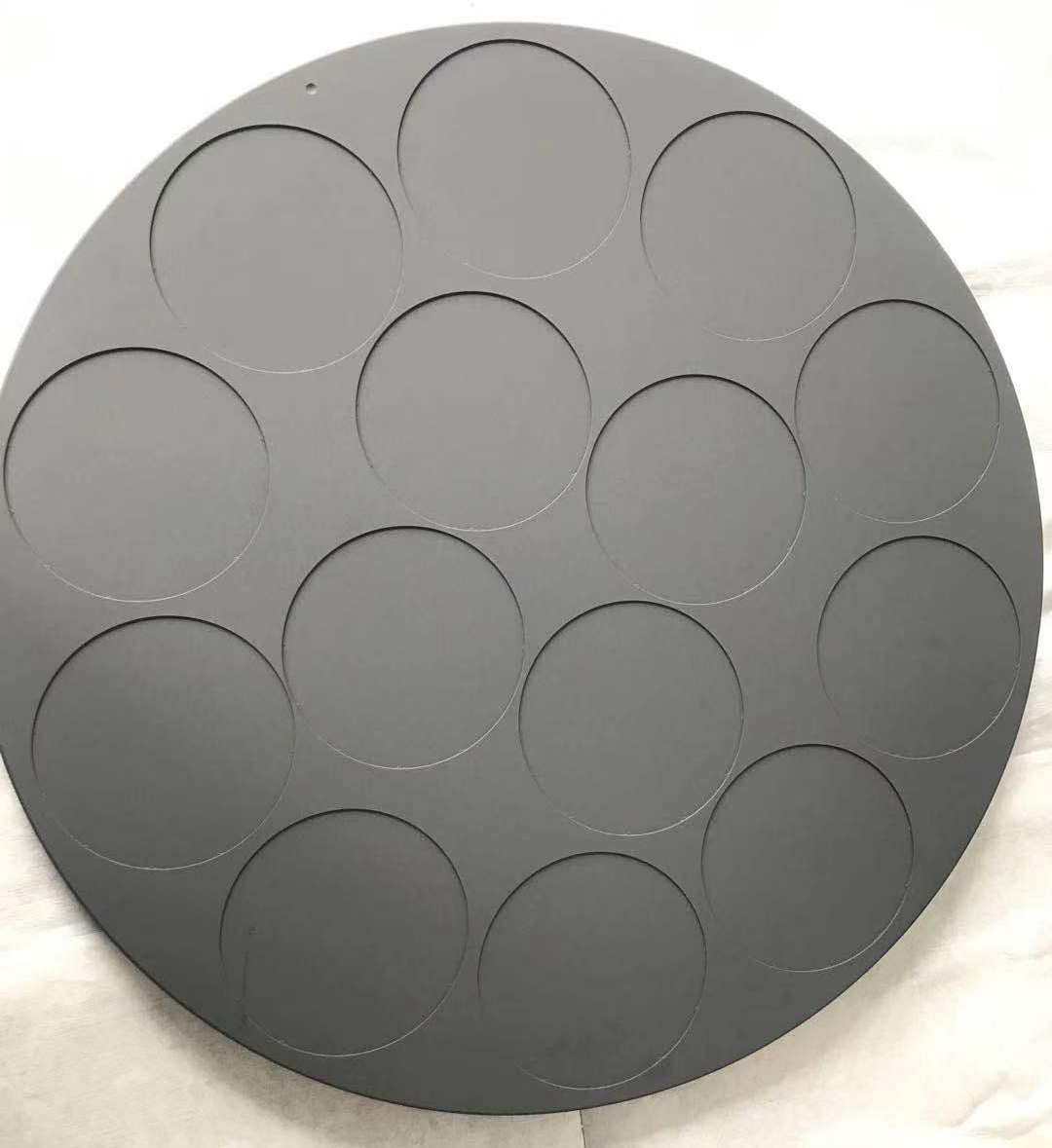

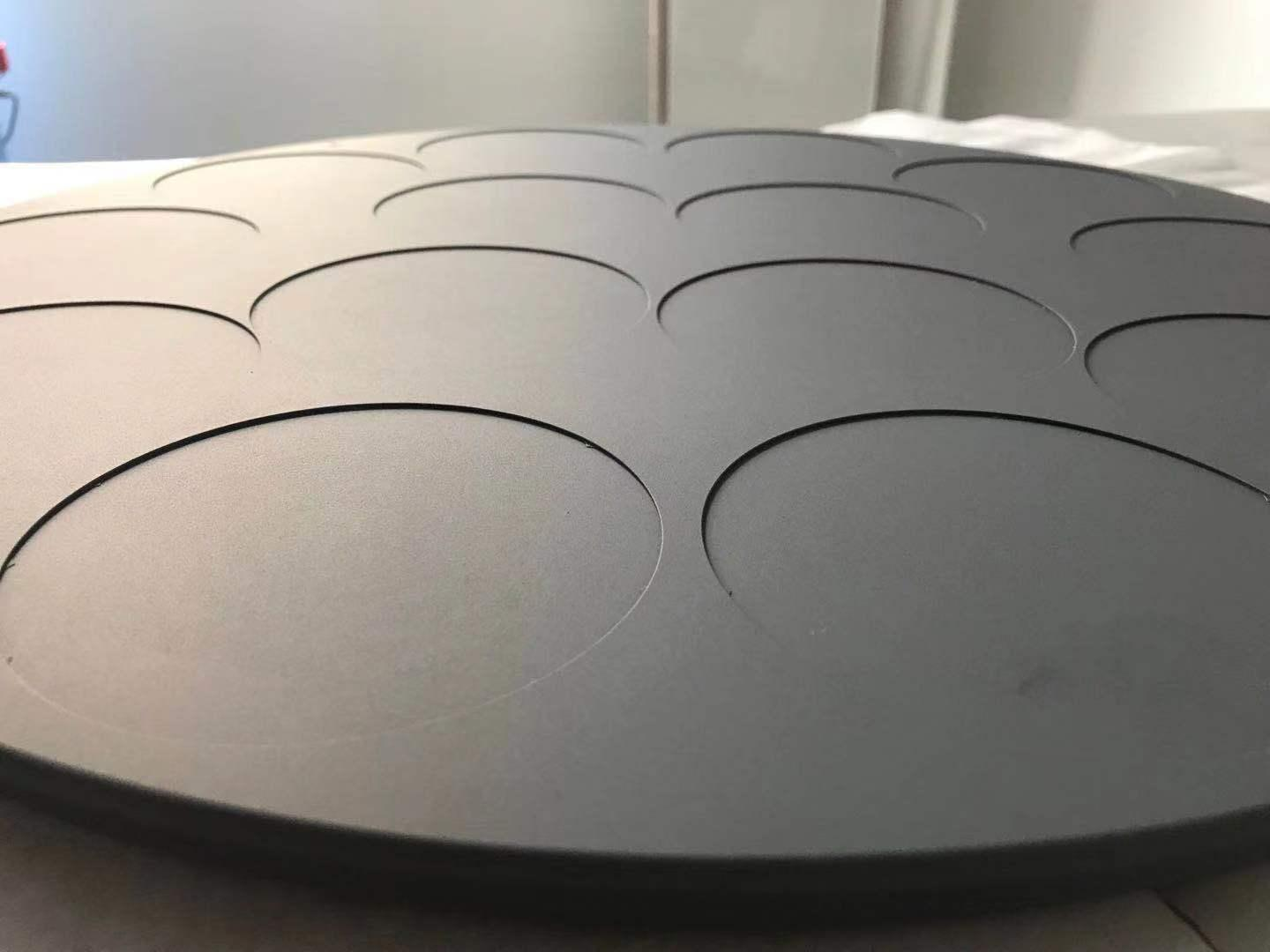

รูปที่ 3 – ตัวรับกราไฟท์เคลือบซิลิกอนคาร์ไบด์ CVD ที่มีความบริสุทธิ์สูงพร้อมสีพื้นผิวที่สม่ำเสมอและไม่มีข้อบกพร่อง

5. ความแตกต่างระหว่าง Solid SiC และชิ้นส่วนกราไฟท์เคลือบและสถานการณ์ที่เกี่ยวข้อง

ข้อสรุปหลัก:ชิ้นส่วนกราไฟท์เคลือบมีต้นทุนที่ต่ำกว่าและตอบสนองต่อความร้อนได้เร็วกว่า เหมาะสำหรับตัวรับ epitaxy ส่วนใหญ่ Solid SiC ไม่มีความเสี่ยงต่ออินเทอร์เฟซและมีความต้านทานพลาสมาที่แข็งแกร่งขึ้น เหมาะสำหรับส่วนประกอบการกัดที่มีความต้องการสูงและสถานการณ์อายุการใช้งานที่ยาวนานเป็นพิเศษ

การประชุมคัดเลือกจำนวนมากประสบปัญหา: เราควรใช้กราไฟท์เคลือบหรือเลือกใช้ Solid SiC โดยตรง ทั้งสองไม่ได้เป็นเพียงเรื่อง "อันไหนดีกว่า" แต่เป็นการแลกเปลี่ยนระหว่างสถานการณ์การใช้งานและต้นทุนรวมในการเป็นเจ้าของ (TCO)

ข้อดีของชิ้นส่วนกราไฟท์เคลือบ:การนำความร้อนของพื้นผิวสูง ความร้อนขึ้นอย่างรวดเร็ว ต้นทุนที่ควบคุมได้ การเคลือบช่วยป้องกันสารเคมีและการปราบปรามอนุภาค เหมาะสำหรับตัวรับ epitaxy GaN/SiC ขนาดใหญ่ที่ต้องการความสม่ำเสมอทางความร้อนสูง

ข้อดีของโซลิด SiC:เสาหิน β-SiC ที่ไม่มีส่วนต่อประสานกับพื้นผิวเคลือบ ไม่มีความเสี่ยงต่อการหลุดร่อน ความบริสุทธิ์สามารถสูงถึง 5N–7N ซึ่งทนทานต่อการกัดเซาะของพลาสมาได้ดีเยี่ยม เหมาะสำหรับชิ้นส่วนกัดกร่อนที่สำคัญ เช่น วงแหวนโฟกัสและหัวฝักบัว โดยมีอายุการใช้งานยาวนานถึง 2,000+ ชั่วโมง

6. การจัดการวงจรชีวิตส่วนประกอบเต็มรูปแบบและคุณค่าของการทำความสะอาดและการฟื้นฟู

ข้อสรุปหลัก:ตั้งแต่การตรวจสอบการติดตั้งและการเตือนความผิดปกติไปจนถึงการทำความสะอาดและการฟื้นฟูอย่างมืออาชีพ การสร้างการจัดการแบบวงปิดสามารถลด TCO และลดความถี่ในการจัดหาชิ้นส่วนใหม่ได้อย่างมาก VeTek ให้บริการทำความสะอาดโดยเฉพาะสำหรับ Aixtron/Veeco และอุปกรณ์อื่นๆ

โรงงานหลายแห่งถือว่าชิ้นส่วนที่เคลือบเป็นวัสดุสิ้นเปลืองแบบ "ใช้แล้วทิ้ง" ในความเป็นจริง หลังจากการทำความสะอาดและการฟื้นฟูอย่างมืออาชีพ ส่วนประกอบจำนวนมากสามารถคืนสู่ระดับอนุภาคและประสิทธิภาพการระบายความร้อนที่ใกล้เคียงกับชิ้นส่วนใหม่ โดยเฉพาะตัวรับและวงแหวนอุ่นสำหรับแพลตฟอร์ม Aixtron และ วีโก้

ขอแนะนำให้จัดทำบันทึกวงจรชีวิตอย่างง่าย: บันทึกเวลาการติดตั้ง ชั่วโมงการทำงานสะสม สภาพพื้นผิวหลังการทำความสะอาดแต่ละครั้ง และผลการทดสอบอนุภาค เฉพาะเมื่อสารเคลือบแสดงสีเหลืองอย่างชัดเจน การหลุดร่อนเฉพาะจุด หรือมีอนุภาคเกินอย่างต่อเนื่องเท่านั้นจึงควรตัดสินใจเปลี่ยน แทนที่จะทำให้เสียก่อนเวลาอันควรตามความรู้สึก

รูปที่ 4 – บริการทำความสะอาดชิ้นส่วนกราไฟท์เคลือบ CVD ซิซี

7. คะแนนการประเมินซัพพลายเออร์และความสามารถในการบริการของ VeTek

ข้อสรุปหลัก:มุ่งเน้นไปที่ระบบ ISO9001 รายงานการตรวจสอบที่สมบูรณ์ (GDMS/ICP-OES) การสนับสนุนตัวอย่าง ความน่าเชื่อถือในเวลาดำเนินการ และความสามารถในการสื่อสารทางเทคนิคภาษาอังกฤษ VeTek มีการสนับสนุนตลอด 24 ชั่วโมงทุกวันและมีประสบการณ์การบริการลูกค้าในต่างประเทศ

สำหรับลูกค้าต่างประเทศหรือโรงงานที่มีข้อกำหนดคุณสมบัติซัพพลายเออร์ที่เข้มงวด ประเด็นต่อไปนี้มีความสำคัญอย่างยิ่ง:

• ระบบคุณภาพ: ISO9001 ควบคุมกระบวนการและตรวจสอบย้อนกลับได้

• ความสามารถในการตรวจสอบ: จัดทำรายงานการวิเคราะห์วัสดุที่สมบูรณ์สำหรับการเคลือบและซับสเตรต

• ตัวอย่างและเวลานำ: สนับสนุนการประเมินตัวอย่าง สินค้ามาตรฐานจัดส่งได้อย่างรวดเร็ว ชิ้นส่วนสั่งทำปกติใช้เวลา 3-6 สัปดาห์ คำสั่งซื้อเร่งด่วนสามารถเร่งรัดได้เมื่อมีการเจรจา

• การสื่อสารทางเทคนิค: ทั้งทีมขายและทีมวิศวกรสามารถสื่อสารภาษาอังกฤษได้อย่างคล่องแคล่ว ซึ่งช่วยลดต้นทุนการสื่อสารสำหรับลูกค้าต่างประเทศ

• การตอบสนองหลังการขาย: ให้การสนับสนุนทางเทคนิคและความช่วยเหลือในการวิเคราะห์ความล้มเหลวเมื่อการเคลือบหรือส่วนประกอบแสดงความผิดปกติ

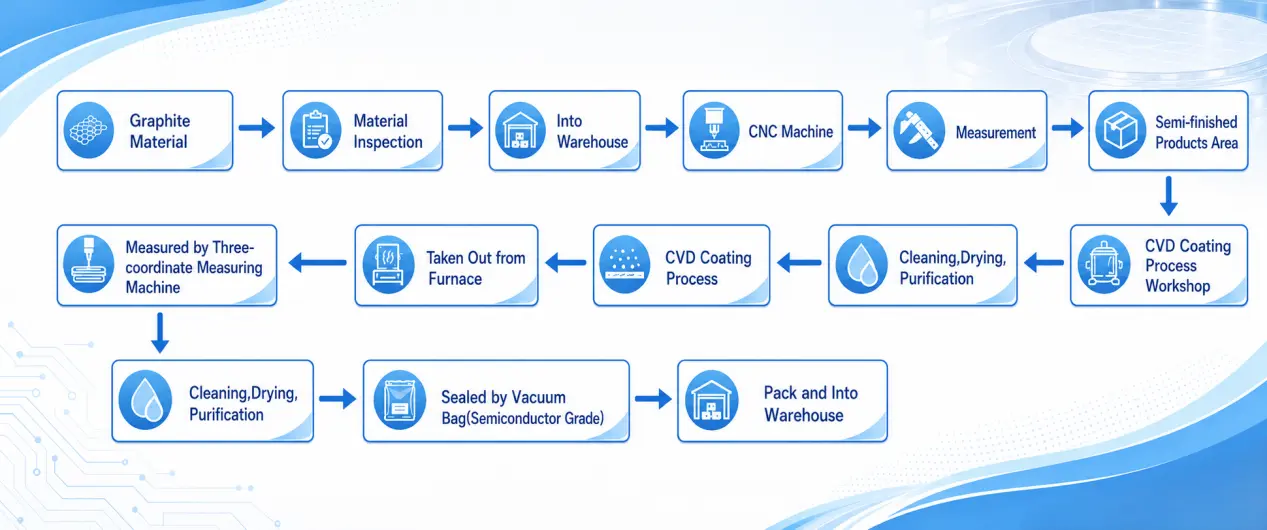

รูปที่ 5 – กระบวนการสั่งซื้อผลิตภัณฑ์ VeTek แบบเต็มรูปแบบ

8. คำถามที่พบบ่อย

(1) ผลิตภัณฑ์รองรับการปรับแต่งแบบเต็มตามภาพวาดหรือไม่ อุปกรณ์หลักใดบ้างที่สามารถจับคู่ได้?

ใช่. สามารถปรับแต่งตัวรับ, วงแหวนอุ่น, วงแหวนเปลี่ยนทิศทาง, ฮาล์ฟมูน, วงแหวนโฟกัส ฯลฯ เข้ากันได้กับแพลตฟอร์ม เช่น Aixtron G10, Veeco, ASM, AMEC, TEL

(2). รับประกันความบริสุทธิ์อย่างไร? มีการควบคุมสิ่งเจือปนของโลหะในระดับใด

ความบริสุทธิ์ของการเคลือบและส่วนประกอบสามารถต่ำกว่า 5 ppm บางส่วนถึง 99.99995% ICP-OES, GDMS และอุปกรณ์อื่นๆ ใช้สำหรับการวิเคราะห์ปริมาณน้อย โดยมีรายงานที่ครบถ้วน

(3). ความสม่ำเสมอของความหนาและอายุการใช้งานของการเคลือบ CVD SiC/TaC เป็นอย่างไร

โดยทั่วไปความสม่ำเสมอของความหนาจะถูกควบคุมภายใน ±5%, ความหนา 100–200 μm ภายใต้กรอบเวลากระบวนการที่เหมาะสม อายุการใช้งานของตัวรับ GaN MOCVD สามารถเข้าถึงช่วง 500–1,000 ชั่วโมง สถานการณ์ที่มีอุณหภูมิสูงพิเศษจำเป็นต้องเปลี่ยนไปใช้ TaC หรือ SiC ที่เป็นของแข็ง

(4) รองรับการทดสอบตัวอย่างหรือไม่ โดยทั่วไปแล้วระยะเวลารอคอยสินค้าสำหรับการสั่งซื้อจำนวนมากคือเท่าไร?

รองรับการประเมินตัวอย่าง สินค้ามาตรฐานสามารถจัดส่งได้อย่างรวดเร็ว โดยทั่วไปชิ้นส่วนสั่งทำจะใช้เวลา 3-6 สัปดาห์ ขึ้นอยู่กับความซับซ้อนและปริมาณการออกแบบ คำสั่งเร่งด่วนสามารถเร่งรัดเมื่อมีการเจรจา

(5) มีใบรับรองระบบคุณภาพอะไรบ้าง? สามารถจัดทำรายงานการตรวจสอบและบริการหลังการขายได้หรือไม่?

มีระบบการจัดการคุณภาพ ISO9001 สามารถจัดทำรายงานการวิเคราะห์วัสดุและการเคลือบได้ พร้อมด้วยการสนับสนุนทางเทคนิคออนไลน์ทุกวันตลอด 24 ชั่วโมง การสื่อสารภาษาอังกฤษสำหรับลูกค้าต่างประเทศเป็นไปอย่างราบรื่น

9. สรุปและขั้นตอนถัดไป

การเลือกไม่เคยเกี่ยวกับ "การเลือกราคาแพงที่สุด" หรือ "การเลือกความหนาที่สุด" แต่เกี่ยวกับ "การค้นหาโซลูชันที่มีความสมดุลระหว่างประสิทธิภาพและต้นทุนที่ดีที่สุดภายใต้อุปกรณ์ หน้าต่างกระบวนการ และงบประมาณอนุภาคของคุณ" เราหวังว่าคู่มือเล่มนี้จะช่วยให้คุณกำหนดกรอบการตัดสินใจได้อย่างรวดเร็ว ขั้นแรกให้ดูที่อุณหภูมิและบรรยากาศ จากนั้นจึงจับคู่การเคลือบหรือ Solid SiC และสุดท้ายคือตรวจสอบอายุการใช้งานและประสิทธิภาพของอนุภาคด้วยข้อมูล

หากคุณกำลังประเมินโซลูชันการเปลี่ยนทดแทนสำหรับตัวรับ วงแหวนอุ่น หรือส่วนประกอบโซนร้อนบน Aixtron, Veeco หรือแพลตฟอร์มอื่นๆ คุณสามารถติดต่อทีมเทคนิคของ VeTek ได้โดยตรง เราสามารถให้คำแนะนำในการปรับแต่ง การสนับสนุนตัวอย่าง และรายงานการตรวจสอบที่สมบูรณ์ตามแบบหรือชิ้นส่วนอะไหล่ที่มีอยู่ Dr. Xiao และทีมวิศวกรพร้อมที่จะหารือเกี่ยวกับการเพิ่มประสิทธิภาพสนามความร้อนหรือความต้องการในการพัฒนาโครงสร้างพิเศษกับคุณได้ตลอดเวลา

หากต้องการรายละเอียดผลิตภัณฑ์และข้อมูลทางเทคนิคเพิ่มเติม โปรดติดต่อเรา.

การอ้างอิงหลักและแหล่งข้อมูล

1. ข้อมูลทางวิศวกรรมภายในของ VeTek Semiconductor — อายุการใช้งานตัวรับกราไฟท์เคลือบ SiC 500–1000 ชั่วโมงภายใต้กระบวนการ GaN MOCVD ผลผลิตการเคลือบเพิ่มขึ้นจาก 50% เป็น 90% หลังจากแก้ไขขอบเหลือง และกรณีการใช้งานจริงอื่นๆ [1]

2. T/CASME 2000-2025 ข้อมูลจำเพาะทางเทคนิคสำหรับตัวรับกราไฟท์เคลือบซิลิคอนคาร์ไบด์สำหรับ Epitaxy ของเซมิคอนดักเตอร์ — ระบุข้อกำหนดทางเทคนิคสำหรับตัวรับกราไฟท์ที่เคลือบด้วย SiC ซึ่งเตรียมโดยกระบวนการ CVD บนซับสเตรตของกราไฟท์ไอโซสแตติกที่มีความบริสุทธิ์สูง ซึ่งใช้ได้กับผลิตภัณฑ์ epitaxy ของเซมิคอนดักเตอร์

3. ข้อกำหนดทางเทคนิคของ T/CASME 2085-2025 สำหรับผลิตภัณฑ์เคลือบแทนทาลัมคาร์ไบด์สำหรับการเติบโตของคริสตัลซิลิคอนคาร์ไบด์ — ข้อกำหนดทางเทคนิคสำหรับผลิตภัณฑ์กราไฟท์ที่เคลือบ TaC ในสถานการณ์การเติบโตของคริสตัล ซิซี

4. Nakamura และคณะ “การเคลือบแทนทาลัมคาร์ไบด์เผาผนึกบนพื้นผิวกราไฟท์: สารเคลือบป้องกันที่เชื่อถือได้สูงสำหรับการเติบโตแบบเป็นกลุ่มและแบบ epitax” จดหมายฟิสิกส์ประยุกต์ ฉบับที่ 106, 082108, 2015 — ยืนยันว่าการเคลือบ TaC สามารถปกป้องซับสเตรตกราไฟท์ได้อย่างมีประสิทธิภาพภายใต้อุณหภูมิสูง (>2000°C) และบรรยากาศที่มีการกัดกร่อนอย่างรุนแรง ทำให้เกิดขอบเขตประสิทธิภาพที่ชัดเจนด้วยการเคลือบ ซิซี

5. Wang และคณะ “ผลกระทบของชั้นบัฟเฟอร์คาร์บอไนซ์ต่อการเติบโตของ SiC บน Si” วารสาร Crystal Growth ฉบับที่ 199, หน้า 564–567, 1999 - กล่าวถึงผลกระทบของชั้นบัฟเฟอร์และการควบคุมสัณฐานวิทยาของพื้นผิวในกระบวนการเจริญเติบโต SiC CVD ซึ่งจัดทำดัชนีโดย Scopus และ Web of Science

หมายเหตุ: ข้อมูลอายุการใช้งานและประสิทธิภาพในข้อความเป็นค่าอ้างอิงทั่วไป ประสิทธิภาพที่แท้จริงได้รับผลกระทบจากสภาวะกระบวนการ สถานะของอุปกรณ์ และระดับการบำรุงรักษาที่เฉพาะเจาะจง โปรดตรวจสอบด้วยการวัดจริง

ผู้เขียน:ทีมวิศวกรรมเทคนิค VeTek Semiconductor (เสร็จสมบูรณ์ภายใต้การแนะนำของ Dr. Xiao)

สำหรับการอภิปรายทางเทคนิคเพิ่มเติมหรือการประเมินตัวอย่าง โปรดติดต่อเราผ่านทางเว็บไซต์อย่างเป็นทางการ
