การสะสมไอทางกายภาพ

Vetek Semiconductor การสะสมไอทางกายภาพ (PVD) เป็นเทคโนโลยีกระบวนการขั้นสูงที่ใช้กันอย่างแพร่หลายในการรักษาพื้นผิวและการเตรียมฟิล์มบาง ๆ เทคโนโลยี PVD ใช้วิธีการทางกายภาพในการแปลงวัสดุโดยตรงจากของแข็งหรือของเหลวเป็นก๊าซและสร้างฟิล์มบาง ๆ บนพื้นผิวของพื้นผิวเป้าหมาย เทคโนโลยีนี้มีข้อดีของความแม่นยำสูงความสม่ำเสมอสูงและการยึดเกาะที่แข็งแกร่งและมีการใช้กันอย่างแพร่หลายในเซมิคอนดักเตอร์อุปกรณ์ออพติคอลการเคลือบเครื่องมือและการเคลือบตกแต่ง ยินดีต้อนรับสู่การพูดคุยกับเรา!

Vetek Semiconductor เป็นผู้ผลิตในจีนที่จัดหาวัสดุเซมิคอนดักเตอร์ขั้นสูงในกระบวนการสะสมไอทางกายภาพ เช่นเบ้าหลอมเคลือบ SiCเบ้าหลอมคาร์บอนแก้วเครื่องทำความร้อนกราไฟท์เคลือบ SIC, Crucibles การระเหยของปืนอิเล็กตรอน


หลักการพื้นฐานของกระบวนการ PVD


กระบวนการสะสมไอทางกายภาพมักจะรวมถึงวิธีการเฉพาะที่หลากหลายเช่นการระเหยการสปัตเตอร์และการชุบไอออน โดยไม่คำนึงถึงวิธีการที่ใช้หลักการพื้นฐานของการสะสมไอทางกายภาพคือการระเหยวัสดุจากแหล่งกำเนิดผ่านการทำความร้อนอุณหภูมิสูงหรือการทิ้งระเบิดไอออน วัสดุไอระเหยเคลื่อนที่ในรูปแบบของอะตอมหรือโมเลกุลในสภาพแวดล้อมสูญญากาศหรือความดันต่ำและควบแน่นเป็นฟิล์มบาง ๆ บนพื้นผิวของสารตั้งต้น กระบวนการนี้ส่วนใหญ่ทำได้โดยวิธีการทางกายภาพดังนั้นจึงหลีกเลี่ยงอิทธิพลของปฏิกิริยาทางเคมีต่อความบริสุทธิ์ของวัสดุ


ข้อดีของเทคโนโลยีการสะสมไอทางกายภาพ


ความบริสุทธิ์สูงและความหนาแน่นสูง: ฟิล์มที่เคลือบด้วย PVD มักจะมีความบริสุทธิ์และความหนาแน่นสูง ซึ่งสามารถปรับปรุงประสิทธิภาพของการเคลือบได้อย่างมาก เช่น ความต้านทานการสึกหรอ ความต้านทานการกัดกร่อน และความแข็ง

การยึดเกาะของฟิล์มที่แข็งแกร่ง: กระบวนการ PVD สามารถสร้างภาพยนตร์ที่มีการยึดเกาะที่แข็งแกร่งบนพื้นผิวเพื่อให้แน่ใจว่าภาพยนตร์เรื่องนี้ไม่ใช่เรื่องง่ายที่จะลอกออกระหว่างการใช้งานขยายอายุการใช้งานของผลิตภัณฑ์

การเลือกวัสดุที่หลากหลาย: เทคโนโลยี PVD สามารถนำไปใช้กับวัสดุได้หลากหลาย รวมถึงโลหะ เซรามิก และโลหะผสม และสามารถเตรียมการเคลือบตามหน้าที่ต่างๆ ได้ เช่น การเคลือบที่เป็นสื่อกระแสไฟฟ้า ฉนวน ทนความร้อน และป้องกันการเกิดออกซิเดชัน

การปกป้องสิ่งแวดล้อมและความยั่งยืน: เมื่อเปรียบเทียบกับกระบวนการต่างๆ เช่น การสะสมไอสารเคมี (CVD) กระบวนการสะสมไอทางกายภาพ (PVD) เป็นมิตรกับสิ่งแวดล้อมมากกว่า ไม่เกี่ยวข้องกับการสร้างก๊าซที่เป็นอันตราย และลดมลภาวะต่อสิ่งแวดล้อม


การประยุกต์ใช้เทคโนโลยี PVD


อุตสาหกรรมเซมิคอนดักเตอร์: ในการผลิตเซมิคอนดักเตอร์ การสะสมไอทางกายภาพมักใช้ในการเตรียมอิเล็กโทรดฟิล์มบาง สิ่งกีดขวางการแพร่กระจาย และการเชื่อมต่อระหว่างโลหะเพื่อให้แน่ใจว่าส่วนประกอบต่างๆ มีการนำไฟฟ้าและมีเสถียรภาพที่ดี

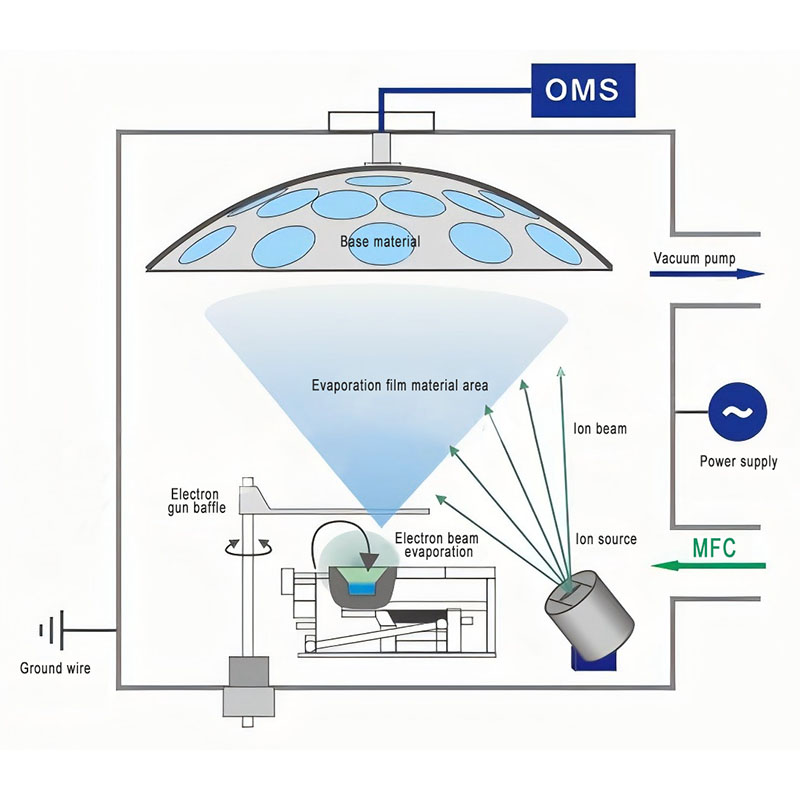

pvd-process

อุปกรณ์ออพติคอล: เทคโนโลยีการสะสมไอทางกายภาพถูกนำมาใช้กันอย่างแพร่หลายในการเคลือบแสง เช่น การเคลือบป้องกันแสงสะท้อนสำหรับกระจกและเลนส์ และการผลิตฟิลเตอร์แสงเพื่อปรับปรุงประสิทธิภาพของอุปกรณ์ออพติคัล


physical-vapor-deposition-process


แท็กยอดนิยม: การสะสมไอทางกายภาพ
