เทคโนโลยีการพ่นด้วยความร้อนแบบเซมิคอนดักเตอร์
  • เทคโนโลยีการพ่นด้วยความร้อนแบบเซมิคอนดักเตอร์เทคโนโลยีการพ่นด้วยความร้อนแบบเซมิคอนดักเตอร์

เทคโนโลยีการพ่นด้วยความร้อนแบบเซมิคอนดักเตอร์

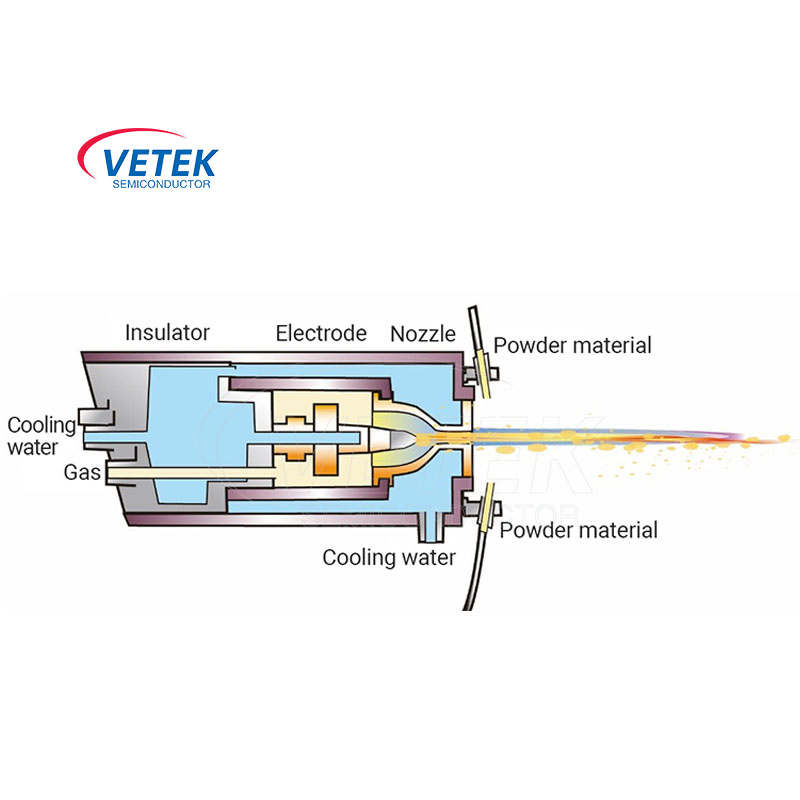

Vetek Semiconductor Semiconductor Thermal Spraying Technology เป็นกระบวนการขั้นสูงที่พ่นวัสดุในสถานะหลอมเหลวหรือกึ่งโมลินลงบนพื้นผิวของพื้นผิวเพื่อสร้างการเคลือบ เทคโนโลยีนี้ใช้กันอย่างแพร่หลายในด้านการผลิตเซมิคอนดักเตอร์ส่วนใหญ่ใช้เพื่อสร้างการเคลือบด้วยฟังก์ชั่นเฉพาะบนพื้นผิวของสารตั้งต้นเช่นการนำไฟฟ้าฉนวนกันความร้อนความต้านทานการกัดกร่อนและความต้านทานต่อการออกซิเดชั่น ข้อได้เปรียบหลักของเทคโนโลยีการพ่นด้วยความร้อน ได้แก่ ประสิทธิภาพสูงความหนาของการเคลือบที่ควบคุมได้และการยึดเกาะแบบเคลือบที่ดีทำให้มีความสำคัญอย่างยิ่งในกระบวนการผลิตเซมิคอนดักเตอร์ที่ต้องใช้ความแม่นยำและความน่าเชื่อถือสูง รอคอยการสอบถามของคุณ

เทคโนโลยีการพ่นด้วยความร้อนของเซมิคอนดักเตอร์เป็นกระบวนการขั้นสูงที่พ่นวัสดุในสถานะหลอมเหลวหรือกึ่งหลอมเหลวลงบนพื้นผิวของสารตั้งต้นเพื่อสร้างสารเคลือบ เทคโนโลยีนี้ใช้กันอย่างแพร่หลายในด้านการผลิตเซมิคอนดักเตอร์ โดยส่วนใหญ่ใช้ในการสร้างสารเคลือบที่มีฟังก์ชันเฉพาะบนพื้นผิวของสารตั้งต้น เช่น การนำไฟฟ้า ฉนวน ความต้านทานการกัดกร่อน และความต้านทานต่อการเกิดออกซิเดชัน ข้อได้เปรียบหลักของเทคโนโลยีการพ่นด้วยความร้อน ได้แก่ ประสิทธิภาพสูง ความหนาของการเคลือบที่ควบคุมได้ และการยึดเกาะของการเคลือบที่ดี ทำให้มีความสำคัญอย่างยิ่งในกระบวนการผลิตเซมิคอนดักเตอร์ที่ต้องการความแม่นยำและความน่าเชื่อถือสูง


การประยุกต์ใช้เทคโนโลยีการพ่นด้วยความร้อนในสารกึ่งตัวนำ


Definition of dry etching

การแกะสลักลำแสงพลาสมา (การแกะสลักแบบแห้ง)

มักจะหมายถึงการใช้การปล่อยแสงเพื่อสร้างอนุภาคที่ใช้งานในพลาสมาที่มีอนุภาคที่มีประจุเช่นพลาสมาและอิเล็กตรอนและอะตอมที่เป็นกลางทางเคมีและโมเลกุลที่ใช้งานได้สูงและโมเลกุลและอนุมูลอิสระ ผลิตภัณฑ์และจะถูกลบออกดังนั้นจึงต้องทำเทคโนโลยีการแกะสลักของการถ่ายโอนรูปแบบ มันเป็นกระบวนการที่ไม่สามารถถูกแทนที่ได้สำหรับการตระหนักถึงการถ่ายโอนความเที่ยงตรงสูงของรูปแบบที่ดีจากเทมเพลตโฟโตโธภาพไปยังเวเฟอร์ในการผลิตวงจรรวมขนาดใหญ่พิเศษ


จะก่อให้เกิดอนุมูลอิสระจำนวนมาก เช่น Cl และ F เมื่อกัดกร่อนอุปกรณ์เซมิคอนดักเตอร์ มันจะกัดกร่อนพื้นผิวด้านในของส่วนอื่นๆ ของอุปกรณ์ รวมถึงโลหะผสมอลูมิเนียมและชิ้นส่วนโครงสร้างเซรามิก การกัดเซาะที่รุนแรงนี้ทำให้เกิดอนุภาคจำนวนมาก ซึ่งไม่เพียงแต่ต้องบำรุงรักษาอุปกรณ์การผลิตเป็นประจำเท่านั้น แต่ยังทำให้ห้องกระบวนการกัดกรดล้มเหลวและเกิดความเสียหายต่ออุปกรณ์ในกรณีที่รุนแรง


Y2O3 เป็นวัสดุที่มีคุณสมบัติทางเคมีและความร้อนที่เสถียรมาก จุดหลอมเหลวอยู่เหนือ 2,400 ℃มาก มันสามารถคงความเสถียรในสภาพแวดล้อมที่มีฤทธิ์กัดกร่อนสูง ความต้านทานต่อการทิ้งระเบิดด้วยพลาสมาสามารถยืดอายุการใช้งานของส่วนประกอบได้อย่างมาก และลดอนุภาคในห้องแกะสลัก

วิธีแก้ปัญหาหลักคือการพ่นเคลือบ Y2O3 ที่มีความบริสุทธิ์สูงเพื่อปกป้องห้องแกะสลักและส่วนประกอบสำคัญอื่นๆ
