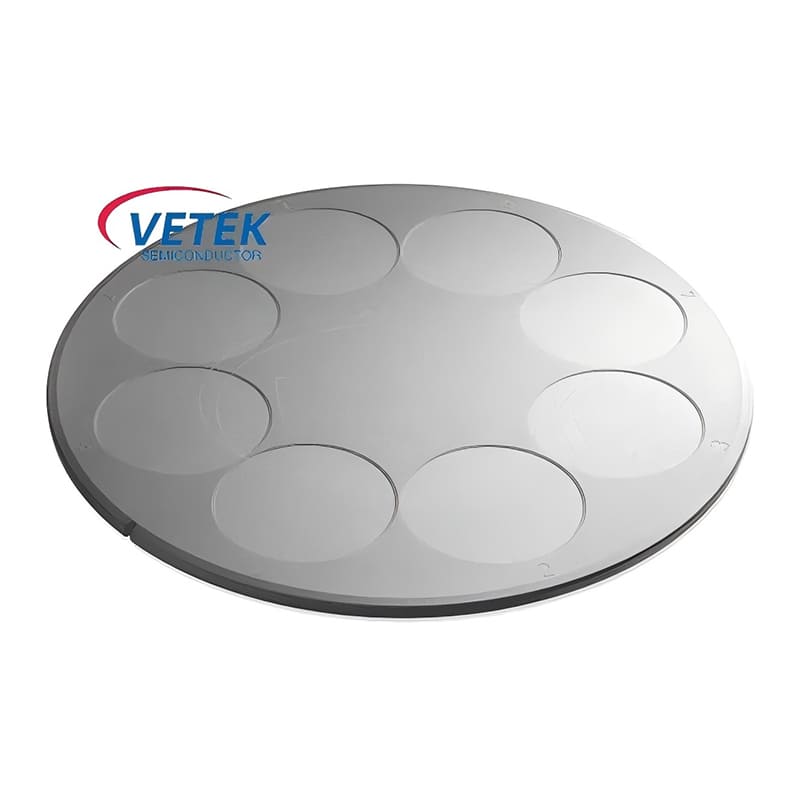

การเคลือบ SiC ถาด epitaxis แบบโมโนคริสตัลไลน์ซิลิคอน
  • การเคลือบ SiC ถาด epitaxis แบบโมโนคริสตัลไลน์ซิลิคอนการเคลือบ SiC ถาด epitaxis แบบโมโนคริสตัลไลน์ซิลิคอน

การเคลือบ SiC ถาด epitaxis แบบโมโนคริสตัลไลน์ซิลิคอน

ถาด monocrystalline silicon epitaxial ถาดเป็นอุปกรณ์เสริมที่สำคัญสำหรับเตาหลอมการเจริญเติบโตของ silicon monocrystalline silicon epitaxial เพื่อให้มั่นใจว่ามลพิษน้อยที่สุดและสภาพแวดล้อมการเจริญเติบโตของ epitaxial ที่มั่นคง SIC SIC ของ Vetek Semiconductor ถาด monocrystalline silicon epitaxial ถาดมีอายุการใช้งานที่ยาวนานเป็นพิเศษและมีตัวเลือกการปรับแต่งที่หลากหลาย Vetek Semiconductor หวังว่าจะได้เป็นหุ้นส่วนระยะยาวของคุณในประเทศจีน

ถาด monocrystalline silicon epitaxial ของ Vetek Semiconductor ได้รับการออกแบบมาเป็นพิเศษสำหรับการเติบโตของ epitaxial silicon monocrystalline และมีบทบาทสำคัญในการประยุกต์ใช้ epitaxy semiconductor monocrystallineการเคลือบ SICไม่เพียงแต่ปรับปรุงความต้านทานต่ออุณหภูมิและความต้านทานการกัดกร่อนของถาดได้อย่างมีนัยสำคัญ แต่ยังรับประกันความเสถียรในระยะยาวและประสิทธิภาพที่ยอดเยี่ยมในสภาพแวดล้อมที่รุนแรง


ข้อดีของการเคลือบ SIC


SiC coating Monocrystalline silicon epitaxial tray working diagram

●  การนำความร้อนสูง: การเคลือบ SIC ช่วยเพิ่มความสามารถในการจัดการความร้อนของถาดอย่างมากและสามารถกระจายความร้อนที่เกิดจากอุปกรณ์กำลังสูงได้อย่างมีประสิทธิภาพ


●ความต้านทานการกัดกร่อน: การเคลือบ SiC ทำงานได้ดีในสภาพแวดล้อมที่มีอุณหภูมิสูงและมีฤทธิ์กัดกร่อน ทำให้มั่นใจได้ถึงอายุการใช้งานและความน่าเชื่อถือในระยะยาว


●  ความสม่ำเสมอของพื้นผิว: ให้พื้นผิวที่เรียบและราบเรียบหลีกเลี่ยงข้อผิดพลาดในการผลิตที่เกิดจากความไม่สม่ำเสมอของพื้นผิวและสร้างความมั่นใจในความเสถียรของการเติบโตของ epitaxial


จากการวิจัยเมื่อขนาดรูขุมขนของสารตั้งต้นกราไฟท์อยู่ระหว่าง 100 ถึง 500 นาโนเมตรการเคลือบแบบไล่ระดับสี SIC สามารถเตรียมได้บนพื้นผิวกราไฟท์และการเคลือบ SIC มีความสามารถในการต่อต้านการออกซิเดชั่นที่แข็งแกร่งขึ้น ความต้านทานต่อการเกิดออกซิเดชันของการเคลือบ SIC บนกราไฟท์ (เส้นโค้งสามเหลี่ยม) นั้นแข็งแกร่งกว่าข้อกำหนดอื่น ๆ ของกราไฟท์ซึ่งเหมาะสำหรับการเติบโตของ epitaxy ซิลิกอนคริสตัลเดี่ยว ถาด monocrystalline silicon epitaxial ของ Vetek Semiconductorสารตั้งต้นกราไฟท์ซึ่งสามารถบรรลุประสิทธิภาพดังกล่าวได้


การเคลือบ SiC ของ VeTek Semiconductor สิ่งสำคัญที่สุดคือ ไม่ว่าลูกค้าจะต้องการปรับแต่งผลิตภัณฑ์แบบใด เราก็สามารถทำให้ดีที่สุดเพื่อตอบสนองความต้องการได้


คุณสมบัติทางกายภาพพื้นฐานของการเคลือบ CVD SiC


คุณสมบัติทางกายภาพพื้นฐานของการเคลือบ CVD SiC
คุณสมบัติ
ค่าทั่วไป
โครงสร้างผลึก
โพลีคริสตัลไลน์เฟส FCC β ส่วนใหญ่เน้น (111)
ความหนาแน่น
3.21 ก./ซม.³
ความแข็ง
2500 Vickers Hardness (500 กรัมโหลด)
ข้าวศรีze
2 ~ 10 มม.
ความบริสุทธิ์ของสารเคมี
99.99995%
ความจุความร้อน
640 เจ·กก-1·เค-1
อุณหภูมิระเหิด 2700 ℃
ความแข็งแรงของการโค้งงอ
415 MPa RT 4 จุด
โมดูลัสของยัง
430 Gpa 4pt โค้งงอ, 1300 ℃
การนำความร้อน
300W·ม-1·เค-1
การขยายความร้อน (CTE)
4.5×10-6K-1

ร้านผลิต Vetek Semiconductor


Graphite epitaxial substrateSemiconductor heating furnace equipmentGraphite ring assemblySemiconductor process equipment
