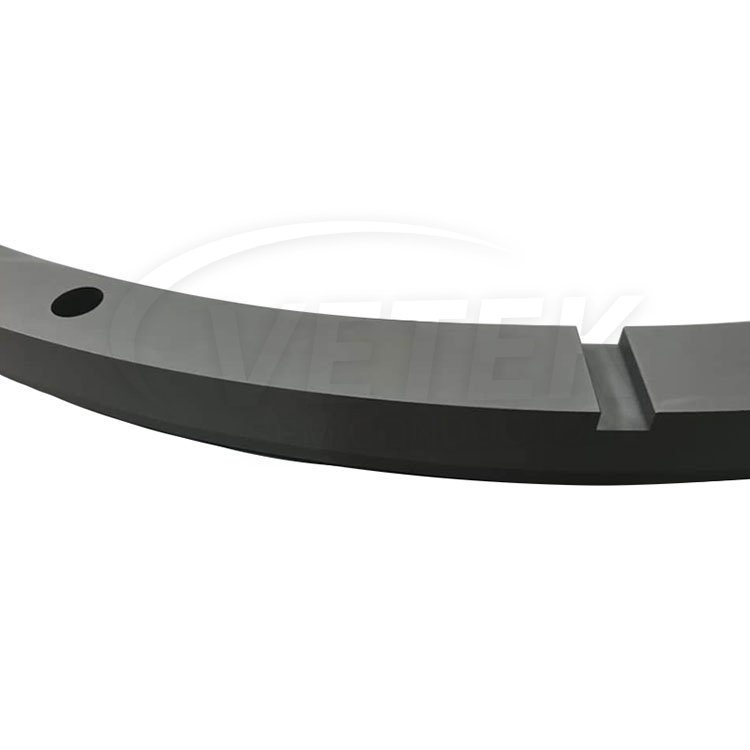

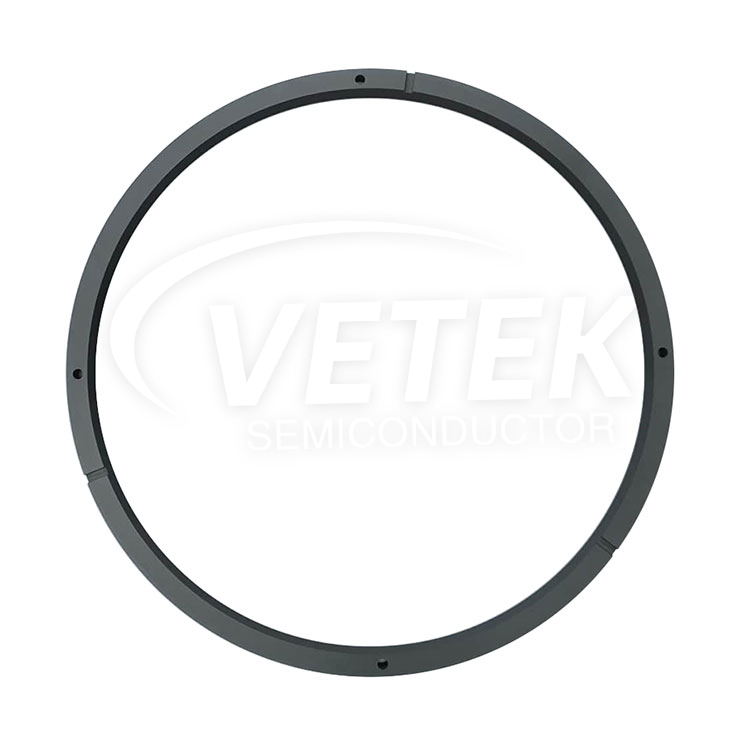

SIC Coating Collector Bottom
  • SIC Coating Collector BottomSIC Coating Collector Bottom
  • SIC Coating Collector BottomSIC Coating Collector Bottom

SIC Coating Collector Bottom

ด้วยความเชี่ยวชาญของเราในการผลิตสารเคลือบผิว CVD SIC Vetek Semiconductor นำเสนอ Aixtron Sic Coating Collector ด้านล่างกลางและด้านบน ด้านล่างสะสม SIC เหล่านี้ถูกสร้างขึ้นโดยใช้กราไฟท์ที่มีความบริสุทธิ์สูงและเคลือบด้วย CVD SIC เพื่อให้มั่นใจว่ามีความอ่อนไหวต่ำกว่า 5ppm อย่าลังเลที่จะติดต่อเราเพื่อขอข้อมูลเพิ่มเติมและสอบถามข้อมูล

Vetek Semiconductor เป็นผู้ผลิตที่มุ่งมั่นที่จะให้คุณภาพสูงการเคลือบ CVD TACและ CVD SIC Coating Collector ด้านล่างและทำงานอย่างใกล้ชิดกับอุปกรณ์ Aixtron เพื่อตอบสนองความต้องการของลูกค้าของเรา ไม่ว่าจะเป็นการเพิ่มประสิทธิภาพกระบวนการหรือการพัฒนาผลิตภัณฑ์ใหม่เราพร้อมที่จะให้การสนับสนุนด้านเทคนิคและตอบคำถามใด ๆ ที่คุณอาจมี

ฟังก์ชันหลักของผลิตภัณฑ์

การรับประกันความมั่นคงของกระบวนการ

การควบคุมการไล่ระดับอุณหภูมิ: ±1.5℃/cm@1200℃


การเพิ่มประสิทธิภาพสนามการไหล: การออกแบบช่องทางพิเศษทำให้การกระจายก๊าซปฏิกิริยาความสม่ำเสมอสูงถึง 92.6%


กลไกการป้องกันอุปกรณ์

การป้องกันคู่:


บัฟเฟอร์ช็อตความร้อน: ทนต่อการเปลี่ยนแปลงอุณหภูมิอย่างรวดเร็ว 10 ℃/s


การสกัดกั้นอนุภาค: การดักจับ> 0.3μmอนุภาคตะกอน


ในด้านเทคโนโลยีล้ำสมัย

ทิศทางของแอปพลิเคชัน
พารามิเตอร์กระบวนการเฉพาะ
มูลค่าลูกค้า
เกรด IGBT
10^17/cm³การเติมความสม่ำเสมอ  ผลผลิตเพิ่มขึ้น 8-12%
อุปกรณ์ 5G RF
ความขรุขระพื้นผิว <0.15nm RA
การเคลื่อนย้ายของผู้ให้บริการเพิ่มขึ้น 15%
อุปกรณ์ PV HJT  การทดสอบการต่อต้านริ้วรอยต่อต้าน> 3000 รอบ
รอบการบำรุงรักษาอุปกรณ์ขยายไปถึง 9000 ชั่วโมง

การควบคุมคุณภาพกระบวนการทั้งหมด

ระบบตรวจสอบย้อนกลับการผลิต

แหล่งวัตถุดิบ: Tokai/Toyo Graphite จากญี่ปุ่น, SGL Graphite จากประเทศเยอรมนี

การตรวจสอบ Digital Twin: แต่ละส่วนประกอบจะถูกจับคู่กับฐานข้อมูลพารามิเตอร์กระบวนการอิสระ


สถานการณ์แอปพลิเคชัน:

การผลิตเซมิคอนดักเตอร์รุ่นที่สาม

สถานการณ์: การเจริญเติบโต epitaxial 6 นิ้ว (การควบคุมความหนา100-150μm)

รุ่นที่เข้ากันได้: Aixtron G5 WW/Crius II




ด้วยการใช้ตัวสะสม Coated Aixtron Sic, Collector Center และ SIC Coated Collector, การจัดการความร้อนและการป้องกันสารเคมีในกระบวนการผลิตเซมิคอนดักเตอร์สามารถทำได้สามารถปรับปรุงสภาพแวดล้อมการเจริญเติบโตของฟิล์มได้และคุณภาพและความสอดคล้องของฟิล์มสามารถปรับปรุงได้ การรวมกันของส่วนประกอบเหล่านี้ในอุปกรณ์ Aixtron ทำให้มั่นใจได้ว่าสภาพกระบวนการที่มั่นคงและการผลิตเซมิคอนดักเตอร์ที่มีประสิทธิภาพ

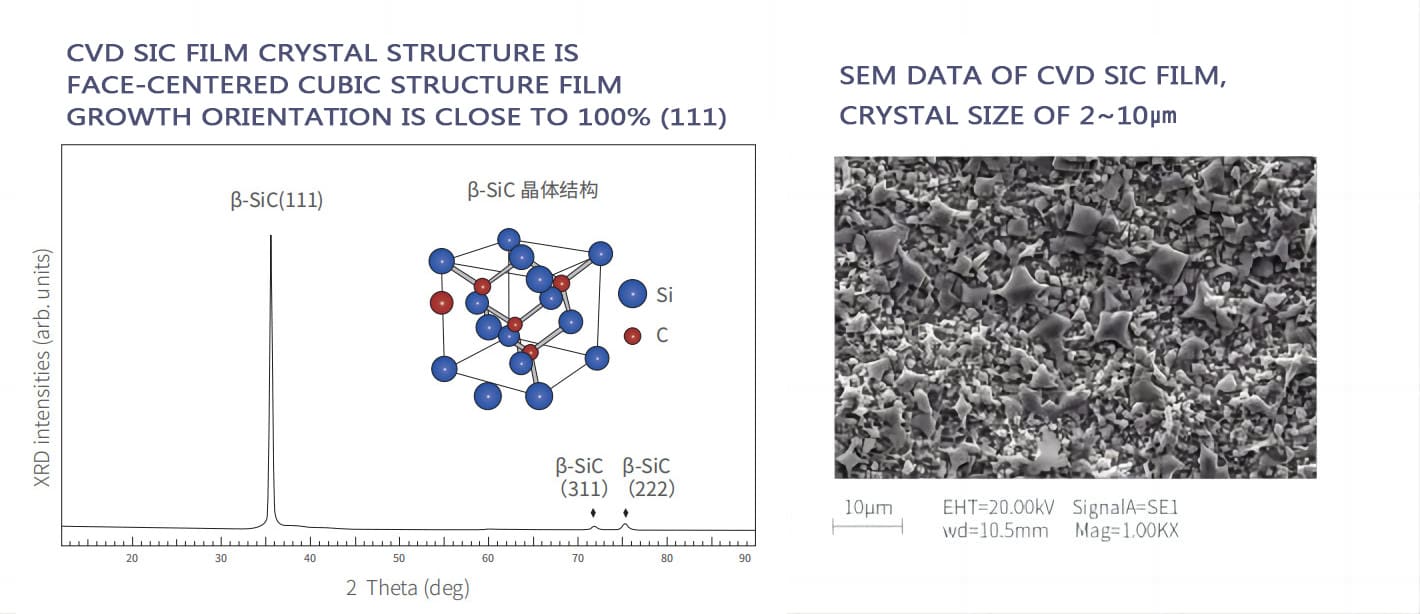

ข้อมูล SEM ของภาพยนตร์ CVD SIC

SEM DATA OF CVD SIC FILM


คุณสมบัติทางกายภาพพื้นฐานของการเคลือบ CVD SIC:

คุณสมบัติทางกายภาพพื้นฐานของการเคลือบ CVD SIC
คุณสมบัติ ค่าทั่วไป
โครงสร้างผลึก FCC βเฟส polycrystalline ส่วนใหญ่ (111) มุ่งเน้น
ความหนาแน่น 3.21 g/cm³
ความแข็ง 2500 Vickers Hardness (500 กรัมโหลด)
ขนาดเกรน 2 ~ 10 มม.
ความบริสุทธิ์ทางเคมี 99.99995%
ความจุความร้อน 640 J ·กก.-1· K-1
อุณหภูมิระเหิด 2700 ℃
ความแข็งแรงของการโค้งงอ 415 MPa RT 4 จุด
โมดูลัสของ Young 430 GPA 4PT BEND, 1300 ℃
การนำความร้อน 300W · m-1· K-1
การขยายตัวทางความร้อน (CTE) 4.5 × 10-6K-1

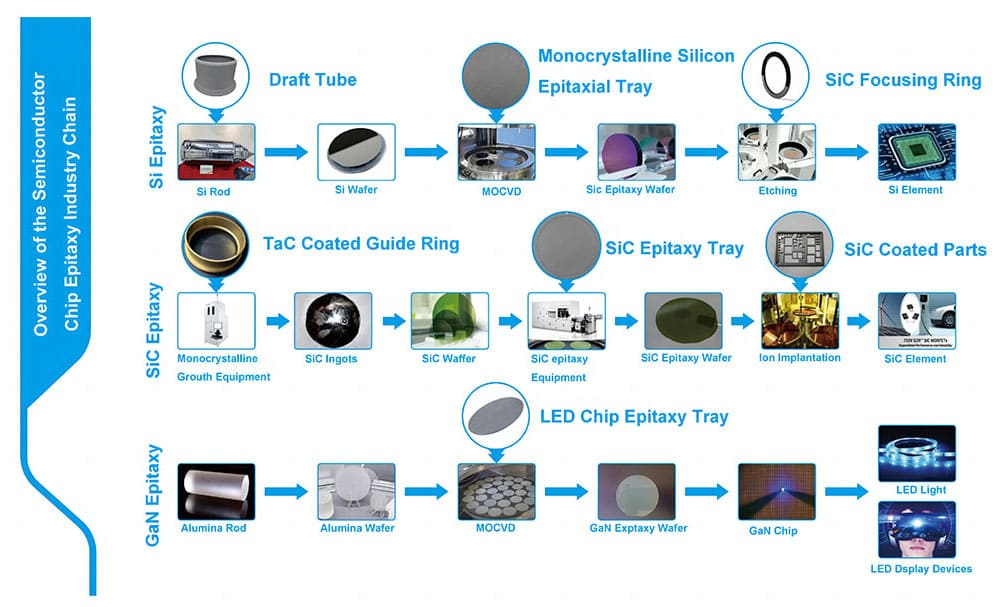

ภาพรวมของเซมิคอนดักเตอร์ ห่วงโซ่อุตสาหกรรม Chip Epitaxy

SiC Epitaxy Si Epitaxy GaN Epitaxy


มันเป็นเซมิคอนดักเตอร์SIC Coating Collector Bottomร้านค้า

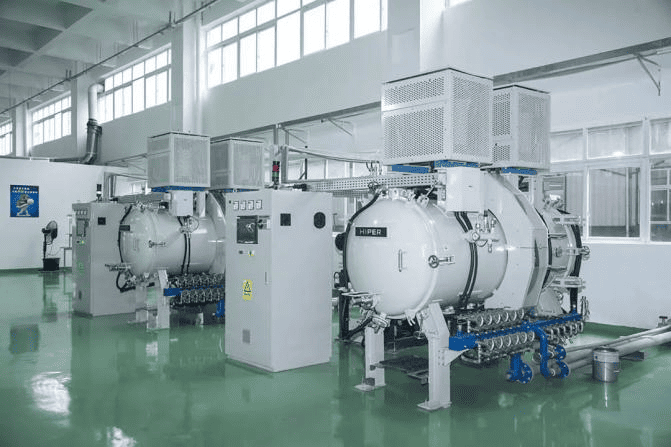

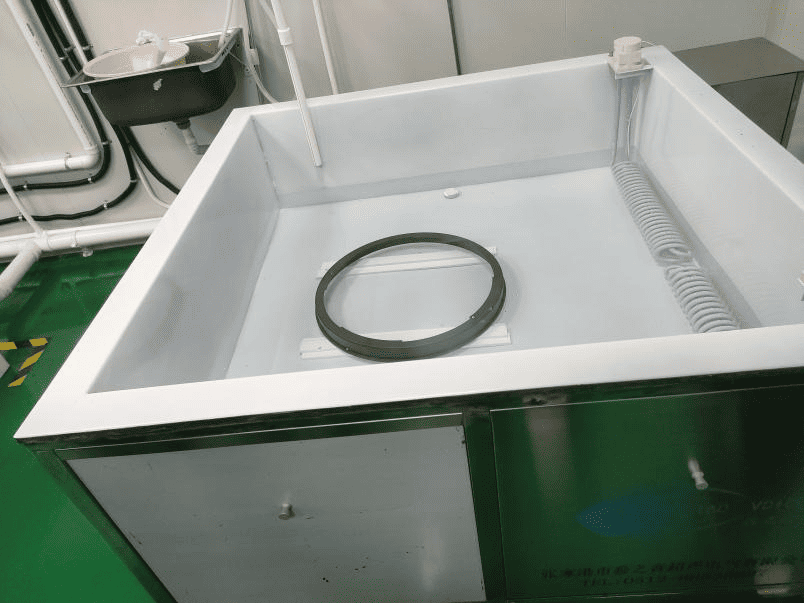

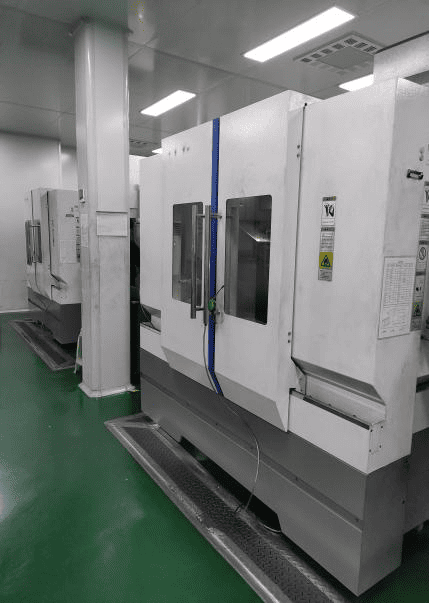

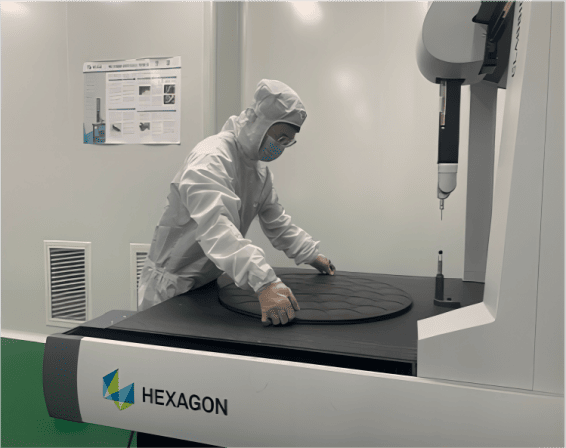

SiC Coated Wafer CarrierAixtron Collector equipmentCVD SiC Focus RingSemiconductor process Equipment



แท็กยอดนิยม: SIC Coating Collector Bottom
