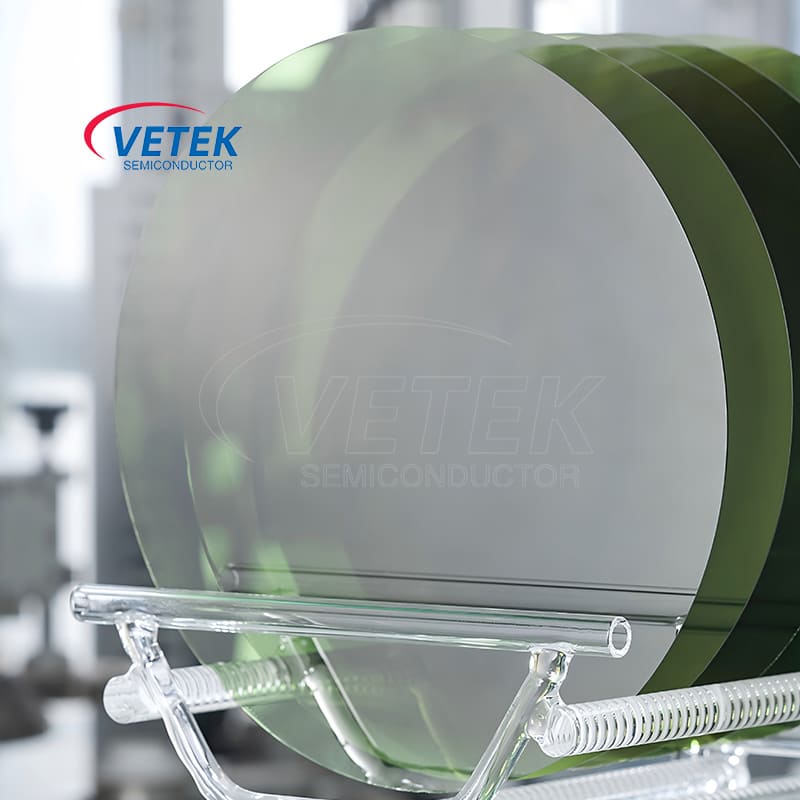

4H ฉนวนชนิด SIC SIC
  • 4H ฉนวนชนิด SIC SIC4H ฉนวนชนิด SIC SIC

4H ฉนวนชนิด SIC SIC

Vetek Semiconductor เป็นผู้จัดจำหน่ายและผู้ผลิตสารตั้งต้น SIC แบบกึ่งฉนวน 4H มืออาชีพในประเทศจีน พื้นผิว SIC แบบกึ่งฉนวน 4H ของเราใช้กันอย่างแพร่หลายในส่วนประกอบสำคัญของอุปกรณ์การผลิตเซมิคอนดักเตอร์ ยินดีต้อนรับสอบถามเพิ่มเติมของคุณ

SIC WAFER มีบทบาทสำคัญหลายอย่างในกระบวนการประมวลผลเซมิคอนดักเตอร์ เมื่อรวมกับความต้านทานสูงการนำความร้อนสูง bandgap กว้างและคุณสมบัติอื่น ๆ มันถูกใช้อย่างกว้างขวางในสนามความถี่สูงพลังงานสูงและอุณหภูมิสูงโดยเฉพาะในไมโครเวฟและแอปพลิเคชัน RF มันเป็นผลิตภัณฑ์ส่วนประกอบที่ขาดไม่ได้ในกระบวนการผลิตเซมิคอนดักเตอร์


ข้อได้เปรียบหลัก

1. คุณสมบัติไฟฟ้าที่ยอดเยี่ยม


สนามไฟฟ้าที่มีความสำคัญสูง (ประมาณ 3 mV/ซม.): สูงกว่าซิลิคอนประมาณ 10 เท่าสามารถรองรับแรงดันไฟฟ้าที่สูงขึ้นและการออกแบบชั้นดริฟท์ทินเนอร์ที่สูงขึ้นลดลงอย่างมีนัยสำคัญลดความต้านทานต่อการต่อต้านซึ่งเหมาะสำหรับอุปกรณ์พลังงานแรงดันสูง

คุณสมบัติกึ่งฉนวน: ความต้านทานสูง (> 10^5 Ω·ซม.) ผ่านการเติมสารยาสลบวานาเดียมหรือการชดเชยข้อบกพร่องภายในซึ่งเหมาะสำหรับความถี่สูงอุปกรณ์ RF ที่สูญเสียต่ำ (เช่น HEMTs) ลดผลกระทบความจุของกาฝาก


2. ความเสถียรทางความร้อนและสารเคมี


การนำความร้อนสูง (4.9W /cm · K): ประสิทธิภาพการกระจายความร้อนที่ยอดเยี่ยมรองรับการทำงานที่อุณหภูมิสูง (อุณหภูมิการทำงานทางทฤษฎีสามารถเข้าถึง 200 ℃หรือมากกว่า) ลดความต้องการการกระจายความร้อนของระบบ

ความเฉื่อยทางเคมี: เฉื่อยต่อกรดและอัลคาลิสส่วนใหญ่ความต้านทานการกัดกร่อนที่แข็งแกร่งเหมาะสำหรับสภาพแวดล้อมที่รุนแรง


3. โครงสร้างวัสดุและคุณภาพคริสตัล


โครงสร้างโพลีทิปปิก 4H: โครงสร้างหกเหลี่ยมให้การเคลื่อนที่ของอิเล็กตรอนที่สูงขึ้น (เช่นการเคลื่อนที่ของอิเล็กตรอนตามยาวประมาณ 1140 cm²/v · s) ซึ่งเหนือกว่าโครงสร้าง polytypic อื่น ๆ (เช่น 6H-SIC) และเหมาะสำหรับอุปกรณ์ความถี่สูง

การเจริญเติบโตของ epitaxial คุณภาพสูง: ฟิล์ม epitaxial ความหนาแน่นของข้อบกพร่องต่ำ (เช่นชั้น epitaxial บนพื้นผิวคอมโพสิต ALN/SI) สามารถทำได้ผ่านเทคโนโลยี CVD (การสะสมไอสารเคมี) ปรับปรุงความน่าเชื่อถือของอุปกรณ์


4. ความเข้ากันได้ของกระบวนการ


เข้ากันได้กับกระบวนการซิลิกอน: ชั้นฉนวนSiO₂สามารถเกิดขึ้นได้ผ่านการเกิดออกซิเดชันด้วยความร้อนซึ่งง่ายต่อการรวมอุปกรณ์กระบวนการที่ใช้ซิลิกอนเช่น MOSFET

การเพิ่มประสิทธิภาพการติดต่อ Ohmic: การใช้โลหะหลายชั้น (เช่น Ni/Ti/Pt) กระบวนการผสมลดความต้านทานการสัมผัส (เช่น Ni/Si/Al ความต้านทานการสัมผัสโครงสร้างต่ำสุดที่ 1.3 × 10^-4 Ω·ซม.) ปรับปรุงประสิทธิภาพของอุปกรณ์


5. สถานการณ์แอปพลิเคชัน


พลังงานอิเล็กทรอนิกส์: ใช้ในการผลิตไดโอด Schottky แรงดันสูง (SBD), โมดูล IGBT ฯลฯ รองรับความถี่การสลับสูงและการสูญเสียต่ำ

อุปกรณ์ RF: เหมาะสำหรับสถานีฐานการสื่อสาร 5G เรดาร์และสถานการณ์ความถี่สูงอื่น ๆ เช่นอุปกรณ์ Algan/Gan HEMT




Vetek Semiconductor กำลังติดตามคุณภาพคริสตัลและคุณภาพการประมวลผลที่สูงขึ้นอย่างต่อเนื่องเพื่อตอบสนองความต้องการของลูกค้าในปัจจุบัน4 นิ้วและ6 นิ้วมีผลิตภัณฑ์และ8 นิ้วผลิตภัณฑ์อยู่ระหว่างการพัฒนา


ข้อมูลจำเพาะของผลิตภัณฑ์พื้นฐาน SIC กึ่งฉูดฉาด:


BASIC PRODUCT SPECIFICATIONS of Semi-Insulating SiC Substrate


ข้อมูลจำเพาะคุณภาพคริสตัล SIC กึ่งฉูดฉาด:


CRYSTAL QUALITY SPECIFICATIONS of Semi-Insulating SiC Substrate


4H วิธีการตรวจจับพื้นผิว SIC แบบกึ่งฉนวนแบบกึ่งฉนวนและคำศัพท์:


Detection Method and Terminology of 4H Semi Insulating Type SiC Substrate

แท็กยอดนิยม: 4H ฉนวนชนิด SIC SIC
