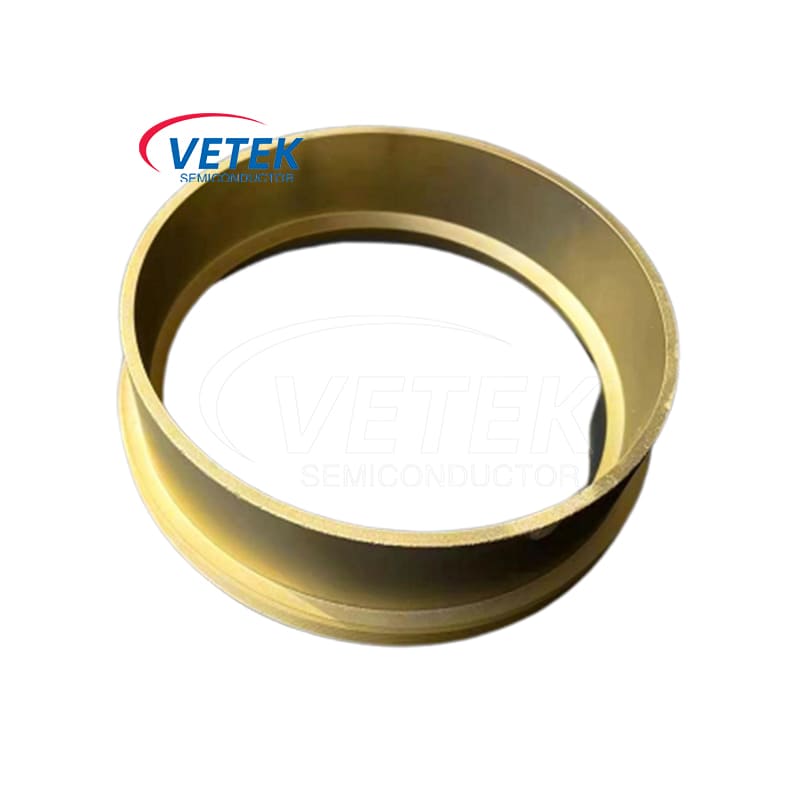

แหวนเคลือบ TAC สำหรับการเจริญเติบโต PVT ของผลึกเดี่ยว SIC

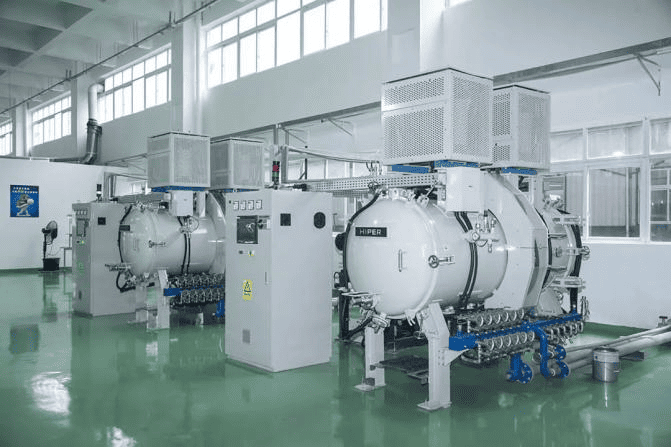

ในปัจจุบันอุปกรณ์ Power SIC กำลังได้รับความนิยมมากขึ้นเรื่อย ๆ ดังนั้นการผลิตอุปกรณ์เซมิคอนดักเตอร์ที่เกี่ยวข้องจึงมีความสำคัญมากกว่าและต้องปรับปรุงคุณสมบัติของ SIC SIC เป็นสารตั้งต้นในเซมิคอนดักเตอร์ ในฐานะที่เป็นวัตถุดิบที่ขาดไม่ได้สำหรับอุปกรณ์ SIC วิธีการผลิตคริสตัล SIC อย่างมีประสิทธิภาพเป็นหนึ่งในหัวข้อสำคัญ ในกระบวนการของการปลูกคริสตัล SIC โดยวิธี PVT (การขนส่งไอทางกายภาพ), แหวนเคลือบ TAC ของ Vetek Semiconductor สำหรับการเจริญเติบโตของ PVT ของผลึกเดี่ยว SIC มีบทบาทที่ขาดไม่ได้และสำคัญ หลังจากการออกแบบและการผลิตอย่างระมัดระวังแหวนเคลือบ TAC นี้จะช่วยให้คุณมีประสิทธิภาพและความน่าเชื่อถือที่ยอดเยี่ยมเพื่อให้มั่นใจถึงประสิทธิภาพและความมั่นคงของการเจริญเติบโตของคริสตัล sicกระบวนการ.

การเคลือบ Tantalum Carbide (TAC) ได้รับความสนใจเนื่องจากจุดหลอมเหลวสูงถึง 3880 ° C ความแข็งแรงเชิงกลที่ยอดเยี่ยมความแข็งและความต้านทานต่อแรงกระแทกด้วยความร้อนทำให้เป็นทางเลือกที่น่าสนใจ

แหวนเคลือบ TACคุณสมบัติของผลิตภัณฑ์

(i) วัสดุเคลือบ TAC คุณภาพสูงพันธะด้วยวัสดุกราไฟท์

แหวนเคลือบ TAC สำหรับการเจริญเติบโตของ PVT ของผลึกเดี่ยว SIC โดยใช้วัสดุกราไฟท์ SGL คุณภาพสูงเป็นสารตั้งต้นมีการนำความร้อนที่ดีและความเสถียรของวัสดุสูงมาก การเคลือบ CVD TAC ให้พื้นผิวที่ไม่มีรูพรุนในเวลาเดียวกันใช้ CVD TAC ที่มีความบริสุทธิ์สูง (Tantalum Carbide) เป็นวัสดุเคลือบซึ่งมีความแข็งสูงมากจุดหลอมเหลวและความเสถียรทางเคมี การเคลือบ TAC สามารถรักษาประสิทธิภาพที่ยอดเยี่ยมในอุณหภูมิสูง (โดยปกติจะสูงถึง 2,000 ℃หรือมากกว่า) และสภาพแวดล้อมที่มีฤทธิ์กัดกร่อนสูงของการเจริญเติบโตของผลึก SIC โดยวิธี PVT ต้านทานปฏิกิริยาเคมีและการกัดเซาะทางกายภาพได้อย่างมีประสิทธิภาพการเจริญเติบโตของ sicยืดอายุการใช้งานของแหวนเคลือบอย่างมากและลดค่าใช้จ่ายในการบำรุงรักษาอุปกรณ์และการหยุดทำงาน

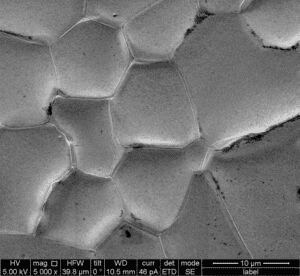

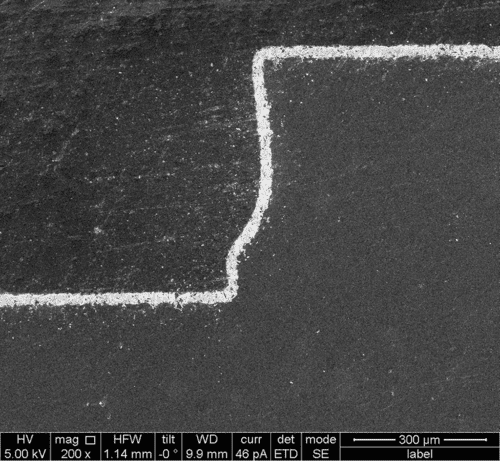

10 µm 300 µm

การเคลือบ TACด้วยความเป็นผลึกสูงและความสม่ำเสมอที่ยอดเยี่ยม

(ii) กระบวนการเคลือบที่แม่นยำ

เทคโนโลยีกระบวนการเคลือบ CVD ขั้นสูงของ Vetek Semiconductor ช่วยให้มั่นใจได้ว่าการเคลือบ TAC นั้นมีความหนาแน่นและหนาแน่นบนพื้นผิวของวงแหวน ความหนาของการเคลือบสามารถควบคุมได้อย่างแม่นยำที่± 5um ทำให้มั่นใจได้ว่าการกระจายตัวของสนามอุณหภูมิและสนามไหลของอากาศในระหว่างกระบวนการเจริญเติบโตของคริสตัลซึ่งเอื้อต่อการเจริญเติบโตที่มีคุณภาพสูงและขนาดใหญ่ของผลึก SIC

ความหนาของการเคลือบทั่วไปคือ 35 ± 5um และเราสามารถปรับแต่งได้ตามความต้องการของคุณ

(iii) เสถียรภาพอุณหภูมิสูงที่ยอดเยี่ยมและความต้านทานแรงกระแทกด้วยความร้อน

ในสภาพแวดล้อมที่อุณหภูมิสูงของวิธี PVT แหวนเคลือบ TAC สำหรับการเจริญเติบโตของ PVT ของผลึกเดี่ยว SIC แสดงความเสถียรทางความร้อนที่ยอดเยี่ยม

ความต้านทานต่อ H2, NH3, SIH4, SI

ความบริสุทธิ์สูงเป็นพิเศษเพื่อป้องกันการปนเปื้อนของกระบวนการ

ความต้านทานสูงต่อแรงกระแทกด้วยความร้อนสำหรับรอบการทำงานที่เร็วขึ้น

มันสามารถทนต่อการอบอุณหภูมิสูงในระยะยาวโดยไม่ต้องเสียรูปการแตกหรือการเคลือบ ในระหว่างการเจริญเติบโตของผลึก SIC อุณหภูมิจะเปลี่ยนแปลงบ่อยครั้ง แหวนเคลือบ TAC ของ Vetek Semiconductor สำหรับการเจริญเติบโตของ PVT ของผลึกเดี่ยว SIC มีความต้านทานต่อการกระแทกด้วยความร้อนที่ยอดเยี่ยมและสามารถปรับให้เข้ากับการเปลี่ยนแปลงของอุณหภูมิได้อย่างรวดเร็วโดยไม่ต้องแตกร้าวหรือเสียหาย ปรับปรุงประสิทธิภาพการผลิตและคุณภาพของผลิตภัณฑ์ต่อไป

Vetek Semiconductor ตระหนักดีว่าลูกค้าที่แตกต่างกันมีอุปกรณ์และกระบวนการเติบโตของ Pvt Sic Crystal ที่แตกต่างกันดังนั้นจึงให้บริการที่กำหนดเองสำหรับแหวนเคลือบ TAC สำหรับการเติบโตของ PVT ของ SIC Single Crystal ไม่ว่าจะเป็นข้อกำหนดขนาดของร่างกายวงแหวนความหนาของการเคลือบหรือข้อกำหนดด้านประสิทธิภาพพิเศษเราสามารถปรับแต่งตามความต้องการของคุณเพื่อให้แน่ใจว่าผลิตภัณฑ์นั้นตรงกับอุปกรณ์และกระบวนการของคุณอย่างสมบูรณ์แบบให้คุณได้รับการแก้ปัญหาที่ดีที่สุด

คุณสมบัติทางกายภาพของการเคลือบ TAC
