Gan บนตัวรับสัญญาณ EPI
  • Gan บนตัวรับสัญญาณ EPIGan บนตัวรับสัญญาณ EPI

Gan บนตัวรับสัญญาณ EPI

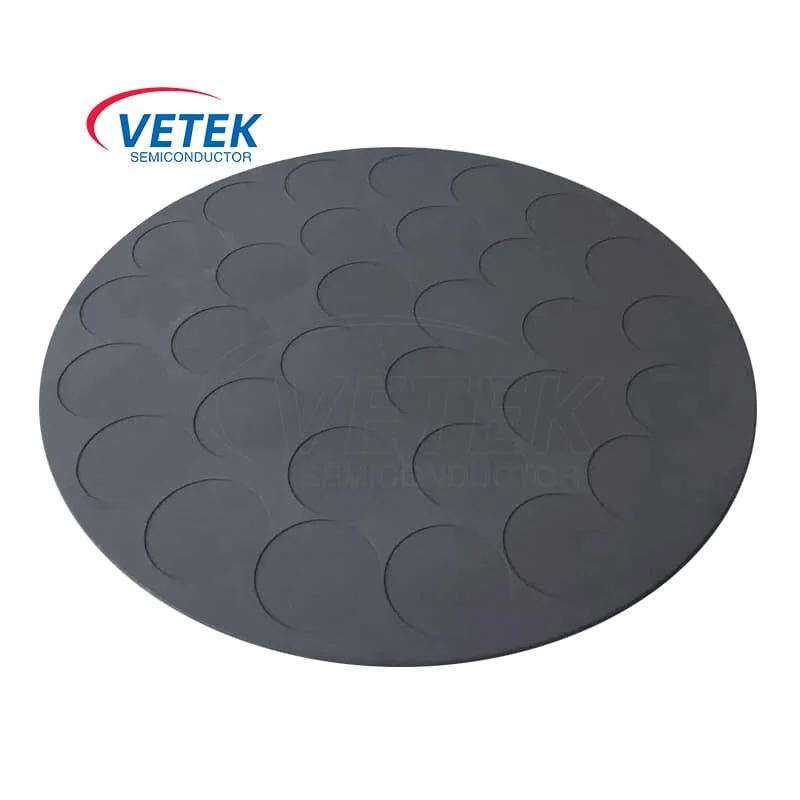

GAN ใน SIC EPI vensceptor มีบทบาทสำคัญในการประมวลผลเซมิคอนดักเตอร์ผ่านการนำความร้อนที่ยอดเยี่ยมความสามารถในการประมวลผลอุณหภูมิสูงและความเสถียรทางเคมีและทำให้มั่นใจได้ถึงประสิทธิภาพและคุณภาพของวัสดุสูงของกระบวนการเจริญเติบโตของ Epitaxial GaN Vetek Semiconductor เป็นผู้ผลิตมืออาชีพในประเทศจีนของ GaN เกี่ยวกับ SIC EPI Vexceptor เราหวังเป็นอย่างยิ่งว่าจะได้รับคำปรึกษาเพิ่มเติม

ในฐานะมืออาชีพผู้ผลิตเซมิคอนดักเตอร์ในประเทศจีนมันเป็นเซมิคอนดักเตอร์ Gan บนตัวรับสัญญาณ EPIเป็นองค์ประกอบสำคัญในกระบวนการเตรียมการของgan บน sicอุปกรณ์และประสิทธิภาพของมันส่งผลโดยตรงต่อคุณภาพของชั้น epitaxial ด้วยการประยุกต์ใช้ GAN บนอุปกรณ์ SIC อย่างกว้างขวางใน Power Electronics อุปกรณ์ RF และเขตข้อมูลอื่น ๆ ข้อกำหนดสำหรับดังนั้นผู้รับ EPIจะสูงขึ้นเรื่อย ๆ เรามุ่งเน้นไปที่การจัดหาเทคโนโลยีที่ดีที่สุดและโซลูชั่นผลิตภัณฑ์สำหรับอุตสาหกรรมเซมิคอนดักเตอร์และยินดีต้อนรับการปรึกษาหารือของคุณ


โดยทั่วไปบทบาทของ GAN ต่อ SIC EPI venceptor ในการประมวลผลเซมิคอนดักเตอร์มีดังต่อไปนี้:

Illustration of epitaxial structures of GaN on SiC


●ความสามารถในการประมวลผลอุณหภูมิสูง: GAN บน SIC EPI venceptor (GAN บนพื้นฐานของดิสก์การเจริญเติบโตของซิลิกอนคาร์ไบด์ epitaxial) ส่วนใหญ่ใช้ในกระบวนการเจริญเติบโตของ epitaxial gallium nitride (GAN) โดยเฉพาะอย่างยิ่งในสภาพแวดล้อมที่อุณหภูมิสูง ดิสก์การเจริญเติบโตของ epitaxial นี้สามารถทนต่ออุณหภูมิการประมวลผลที่สูงมากโดยปกติจะอยู่ระหว่าง 1,000 ° C และ 1,500 ° C ทำให้เหมาะสำหรับการเจริญเติบโตของ epitaxial ของวัสดุ GAN และการประมวลผลของสารตั้งต้นซิลิกอนคาร์ไบด์ (SIC)


●ค่าการนำความร้อนที่ยอดเยี่ยม: SIC EPI venceptor จำเป็นต้องมีค่าการนำความร้อนที่ดีเพื่อถ่ายโอนความร้อนที่เกิดจากแหล่งความร้อนไปยังพื้นผิว SIC อย่างสม่ำเสมอเพื่อให้แน่ใจว่าอุณหภูมิสม่ำเสมอในระหว่างกระบวนการเจริญเติบโต ซิลิคอนคาร์ไบด์มีการนำความร้อนสูงมาก (ประมาณ 120-150 W/MK) และ GAN บน sic epitaxy vensceptor สามารถดำเนินการความร้อนได้อย่างมีประสิทธิภาพมากกว่าวัสดุดั้งเดิมเช่นซิลิคอน คุณลักษณะนี้มีความสำคัญในกระบวนการเจริญเติบโตของแกลเลียมไนไตรด์ epitaxial เนื่องจากช่วยรักษาความสม่ำเสมอของอุณหภูมิของสารตั้งต้นซึ่งจะช่วยปรับปรุงคุณภาพและความสอดคล้องของฟิล์ม


●ป้องกันมลพิษ: วัสดุและกระบวนการบำบัดพื้นผิวของ GaN บน SIC EPI venceptor จะต้องสามารถป้องกันมลพิษของสภาพแวดล้อมการเจริญเติบโตและหลีกเลี่ยงการแนะนำสิ่งสกปรกในชั้น epitaxial


ในฐานะผู้ผลิตมืออาชีพของGan บนตัวรับสัญญาณ EPI, กราไฟท์ที่มีรูพรุนและแผ่นเคลือบ TACในประเทศจีน Vetek Semiconductor ยืนยันในการให้บริการผลิตภัณฑ์ที่กำหนดเองเสมอและมุ่งมั่นที่จะให้บริการด้านเทคโนโลยีและโซลูชั่นผลิตภัณฑ์ชั้นนำ เราหวังเป็นอย่างยิ่งว่าจะได้รับคำปรึกษาและความร่วมมือของคุณ


โครงสร้างผลึกฟิล์มเคลือบ CVD sic

CVD SIC COATING FILM CRYSTAL STRUCTURE


คุณสมบัติทางกายภาพพื้นฐานของการเคลือบ CVD SIC


คุณสมบัติทางกายภาพพื้นฐานของการเคลือบ CVD SIC
อสังหาริมทรัพย์
ค่าทั่วไป
โครงสร้างผลึก
FCC βเฟส polycrystalline ส่วนใหญ่ (111) มุ่งเน้น
ความหนาแน่นการเคลือบ CVD SIC
3.21 g/cm³
ความแข็ง
2500 Vickers Hardness (500 กรัมโหลด)
ขนาดเกรน
2 ~ 10 มม.
ความบริสุทธิ์ทางเคมี
99.99995%
ความจุความร้อน
640 J ·กก.-1· K-1
อุณหภูมิระเหิด
2700 ℃
ความแข็งแรงของการโค้งงอ
415 MPa RT 4 จุด
โมดูลัสของ Young
430 GPA 4PT BEND, 1300 ℃
การนำความร้อน
300W · m-1· K-1
การขยายตัวทางความร้อน (CTE)
4.5 × 10-6K-1

มันเป็นเซมิคอนดักเตอร์ Gan on sic epi ensceptor production shops

GaN on SiC epi susceptor production shops
