เบ้าหลอมสำหรับ monocrystalline silicon
  • เบ้าหลอมสำหรับ monocrystalline siliconเบ้าหลอมสำหรับ monocrystalline silicon

เบ้าหลอมสำหรับ monocrystalline silicon

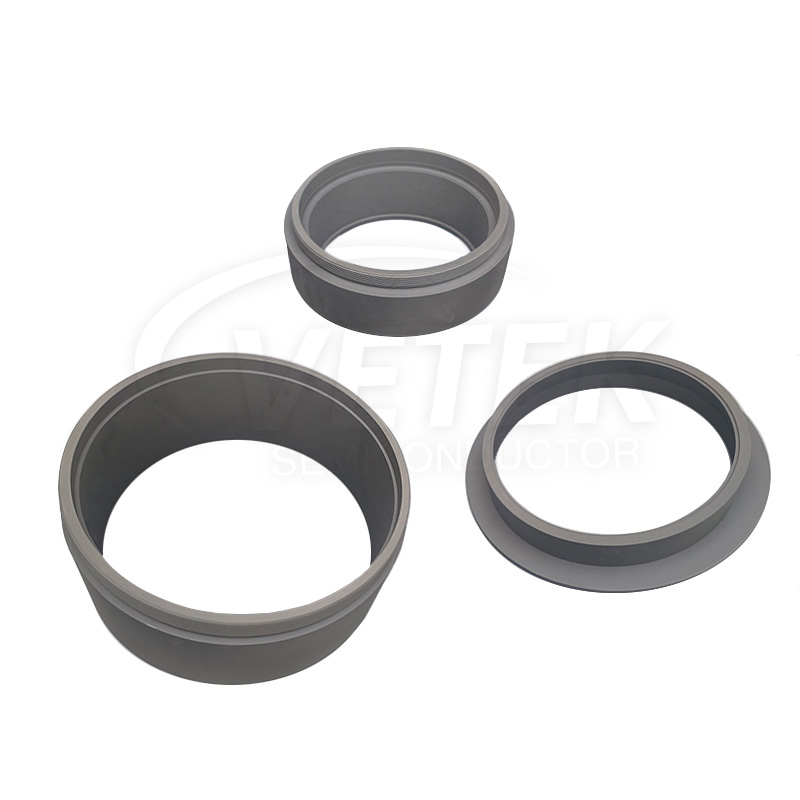

สนามระบายความร้อนของเตาซิลิกอนแบบ monocrystal ใช้กราไฟท์เป็นเบ้าหลอมและใช้เครื่องทำความร้อนแหวนนำทางวงเล็บและที่ยึดหม้อที่ทำจากกราไฟท์กดเพื่อให้แน่ใจว่ามีความแข็งแรงและความบริสุทธิ์ของกราไฟท์ Vetek Semiconductor ผลิตเบ้าหลอมสำหรับซิลิกอน monocrystalline, ชีวิตที่ยาวนาน, ความบริสุทธิ์สูง, ยินดีต้อนรับที่จะปรึกษาเรา

ในวิธี CZ (Czochralski) ผลึกเดี่ยวจะถูกปลูกโดยนำเมล็ด monocrystalline สัมผัสกับซิลิกอนที่หลอมเหลว เมล็ดจะค่อยๆดึงขึ้นไปในขณะที่หมุนช้า ในกระบวนการนี้มีการใช้ชิ้นส่วนกราไฟท์จำนวนมากทำให้เป็นวิธีการที่ใช้ส่วนประกอบกราไฟท์ในปริมาณสูงสุดในการผลิตซิลิคอนเซมิคอนดักเตอร์


representation of a silicon single-crystal manufacturing furnace based on the CZ method

ภาพที่ถูกต้องให้การแสดงแผนผังของเตาเผาผลึกเดี่ยวซิลิกอนตามวิธี CZ


Crucible ของ Vetek Semiconductor สำหรับซิลิกอนแบบ monocrystalline ให้สภาพแวดล้อมที่มีความเสถียรและควบคุมได้ซึ่งสำคัญสำหรับการก่อตัวของผลึกเซมิคอนดักเตอร์ที่แม่นยำ พวกเขาเป็นเครื่องมือในการปลูกซิลิคอนแท่งซิลิคอน monocrystalline โดยใช้เทคนิคขั้นสูงเช่นกระบวนการ Czochralski และวิธีการลอยตัวโซนซึ่งมีความสำคัญสำหรับการผลิตวัสดุคุณภาพสูงสำหรับอุปกรณ์อิเล็กทรอนิกส์


ออกแบบมาเพื่อความเสถียรทางความร้อนที่โดดเด่นความต้านทานการกัดกร่อนทางเคมีและการขยายตัวทางความร้อนที่น้อยที่สุดไม้กางเขนเหล่านี้ช่วยให้มั่นใจได้ถึงความทนทานและความทนทาน พวกเขาได้รับการออกแบบมาเพื่อทนต่อสภาพแวดล้อมทางเคมีที่รุนแรงโดยไม่ลดทอนความสมบูรณ์ของโครงสร้างหรือประสิทธิภาพดังนั้นจึงขยายอายุการใช้งานของเบ้าหลอมและรักษาประสิทธิภาพที่สอดคล้องกันตลอดการใช้งานเป็นเวลานาน


องค์ประกอบที่เป็นเอกลักษณ์ของไม้กางเขน Vetek Semiconductor สำหรับซิลิกอนแบบ monocrystalline ช่วยให้พวกเขาทนต่อสภาพที่รุนแรงของการประมวลผลอุณหภูมิสูง สิ่งนี้รับประกันความเสถียรและความบริสุทธิ์ทางความร้อนที่ยอดเยี่ยมซึ่งเป็นสิ่งสำคัญสำหรับการประมวลผลเซมิคอนดักเตอร์ องค์ประกอบยังช่วยให้การถ่ายเทความร้อนมีประสิทธิภาพส่งเสริมการตกผลึกสม่ำเสมอและลดการไล่ระดับสีความร้อนภายในซิลิกอนละลาย


ข้อดีของการเคลือบ SIC ของเรา:


การป้องกันวัสดุพื้นฐาน:CVD SICทำหน้าที่เป็นชั้นป้องกันในระหว่างกระบวนการ epitaxial การป้องกันวัสดุฐานอย่างมีประสิทธิภาพจากการกัดเซาะและความเสียหายที่เกิดจากสภาพแวดล้อมภายนอก มาตรการป้องกันนี้ขยายอายุการใช้งานของอุปกรณ์อย่างมาก

การนำความร้อนที่ยอดเยี่ยม: การเคลือบ CVD SIC ของเรามีค่าการนำความร้อนที่โดดเด่นการถ่ายโอนความร้อนจากวัสดุฐานไปยังพื้นผิวการเคลือบอย่างมีประสิทธิภาพ สิ่งนี้จะช่วยเพิ่มประสิทธิภาพการจัดการความร้อนในระหว่าง epitaxy ทำให้มั่นใจได้ว่าอุณหภูมิการทำงานที่ดีที่สุดสำหรับอุปกรณ์

คุณภาพของภาพยนตร์ที่ดีขึ้น: การเคลือบ CVD SIC ให้พื้นผิวแบนและสม่ำเสมอสร้างรากฐานที่เหมาะสำหรับการเติบโตของฟิล์ม มันช่วยลดข้อบกพร่องที่เกิดจากความไม่ตรงกันของตาข่ายช่วยเพิ่มความเป็นผลึกและคุณภาพของฟิล์ม epitaxial และปรับปรุงประสิทธิภาพและความน่าเชื่อถือในที่สุด


เลือกความไวต่อการเคลือบ SIC ของเราสำหรับความต้องการการผลิตเวเฟอร์ epitaxial ของคุณและได้รับประโยชน์จากการป้องกันที่เพิ่มขึ้นการนำความร้อนที่เหนือกว่าและคุณภาพของฟิล์มที่ดีขึ้น ความไว้วางใจในโซลูชั่นที่เป็นนวัตกรรมของ Vetek Semiconductor เพื่อผลักดันความสำเร็จของคุณในอุตสาหกรรมเซมิคอนดักเตอร์

Veteksemi Crucible สำหรับร้านผลิตซิลิกอน monocrystalline:

VeTekSemi Crucible for Monocrystalline Silicon Production shops
