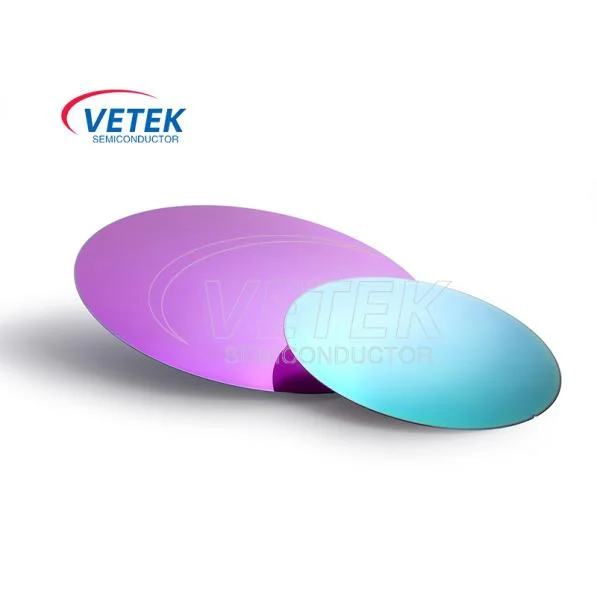

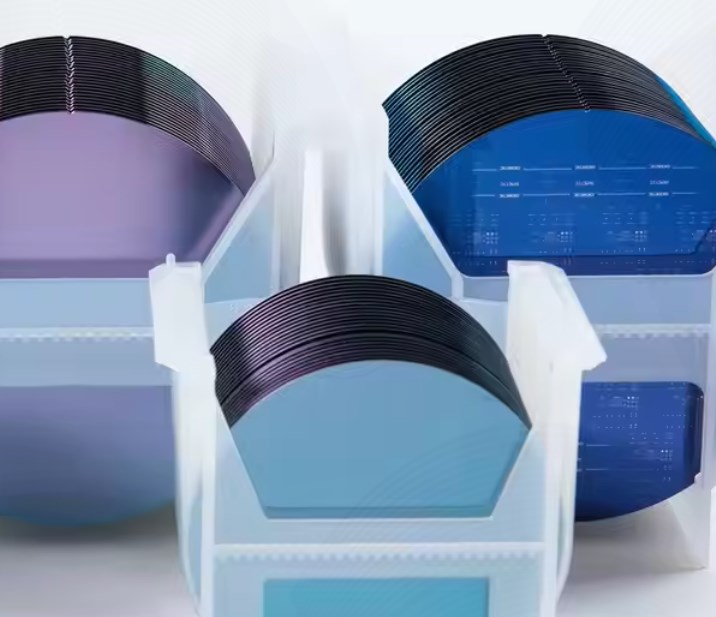

ซิลิคอนบนเวเฟอร์ฉนวน
  • ซิลิคอนบนเวเฟอร์ฉนวนซิลิคอนบนเวเฟอร์ฉนวน
  • ซิลิคอนบนเวเฟอร์ฉนวนซิลิคอนบนเวเฟอร์ฉนวน

ซิลิคอนบนเวเฟอร์ฉนวน

Vetek Semiconductor เป็นผู้ผลิตซิลิคอนมืออาชีพของจีนบนเวเฟอร์ฉนวน ซิลิคอนบนเวเฟอร์ฉนวนเป็นวัสดุสารตั้งต้นเซมิคอนดักเตอร์ที่สำคัญและลักษณะผลิตภัณฑ์ที่ยอดเยี่ยมทำให้มันมีบทบาทสำคัญในการใช้งานประสิทธิภาพสูงพลังงานต่ำการมีส่วนร่วมสูงและ RF รอคอยการปรึกษาหารือของคุณ

หลักการทำงานของมันเป็นเซมิคอนดักเตอร์ซิลิคอนบนเวเฟอร์ฉนวนส่วนใหญ่อาศัยโครงสร้างที่เป็นเอกลักษณ์และคุณสมบัติของวัสดุ และ ซอยเวเฟอร์ประกอบด้วยสามเลเยอร์: ชั้นบนสุดเป็นชั้นอุปกรณ์ซิลิกอนผลึกเดี่ยว, ชั้นกลางเป็นเลเยอร์ฉนวนออกไซด์ที่ฝังอยู่ (กล่อง) และชั้นล่างเป็นพื้นผิวซิลิคอนที่รองรับ

Silicon On Insulator Wafers(SOI) Structure

โครงสร้างของซิลิกอนบนเวเฟอร์ฉนวน (ซอย)


การก่อตัวของชั้นฉนวน: ซิลิคอนบนเวเฟอร์ฉนวนมักจะผลิตโดยใช้เทคโนโลยี Smart Cut ™หรือ SIMOX (การแยกด้วยออกซิเจนที่ฝังอยู่) เทคโนโลยี Smart Cut ™ฉีดไฮโดรเจนไอออนเข้าไปในเวเฟอร์ซิลิคอนเพื่อสร้างชั้นฟองสบู่จากนั้นเชื่อมแผ่นเวเฟอร์ไฮโดรเจนที่ฉีดเข้ากับซิลิคอนที่รองรับเวเฟอร์



หลังการรักษาด้วยความร้อนเวเฟอร์ไฮโดรเจนถูกแยกออกจากชั้นฟองเพื่อสร้างโครงสร้างซอยเทคโนโลยี Simoxการปลูกถ่ายไอออนออกซิเจนพลังงานสูงลงในเวเฟอร์ซิลิกอนเพื่อสร้างชั้นซิลิกอนออกไซด์ที่อุณหภูมิสูง


ลดความจุของกาฝาก: ชั้นกล่องของเวเฟอร์ซิลิกอนคาร์ไบด์แยกชั้นอุปกรณ์อย่างมีประสิทธิภาพและซิลิคอนฐานช่วยลดลงอย่างมีนัยสำคัญG Parasitic ความจุ การแยกนี้ช่วยลดการใช้พลังงานและเพิ่มความเร็วของอุปกรณ์และประสิทธิภาพ




หลีกเลี่ยงเอฟเฟกต์ล็อค: อุปกรณ์ N-Well และ P-well ในไฟล์ซอยเวเฟอร์มีการแยกอย่างสมบูรณ์หลีกเลี่ยงผลการล็อคในโครงสร้าง CMOS แบบดั้งเดิม สิ่งนี้อนุญาตเวเฟอร์ซอย จะผลิตด้วยความเร็วที่สูงขึ้น


ฟังก์ชันหยุด etch:ชั้นอุปกรณ์ซิลิกอนคริสตัลเดี่ยวและโครงสร้างชั้นของกล่องของซอยเวเฟอร์ช่วยให้การผลิต MEMS และอุปกรณ์ออพโตอิเล็กทรอนิกส์ให้ฟังก์ชั่นหยุดการกัดที่ยอดเยี่ยม


ผ่านลักษณะเหล่านี้ซิลิคอนบนเวเฟอร์ฉนวนมีบทบาทสำคัญในการประมวลผลเซมิคอนดักเตอร์และส่งเสริมการพัฒนาอย่างต่อเนื่องของวงจรรวม (IC) และระบบกลไกไมโครอิเล็กทรอนิกส์ (MEMS)อุตสาหกรรม เราหวังเป็นอย่างยิ่งว่าจะได้มีการสื่อสารและความร่วมมือเพิ่มเติมกับคุณ


พารามิเตอร์ข้อกำหนด 200 มม. Sol Wafers:


                                                                                                      สเปคเวเฟอร์ Sol 200 มม.
เลขที่
คำอธิบาย
ค่า
                                                                                                                  ชั้นซิลิคอนของอุปกรณ์
1.1 ความหนา
220 nm +/- 10 nm
1.2 วิธีการผลิต
CZ
1.3 การวางแนวคริสตัล
<100>
1.4 ประเภทการนำไฟฟ้า p
1.5 เจือปน โบรอน
1.6 ค่าเฉลี่ยความต้านทาน
8.5 - 11.5 0hm*cm
1.7 RMS (2x2 UM)
<0.2
1.8 LPD (ขนาด> 0.2um)
<75
1.9 ข้อบกพร่องขนาดใหญ่ที่มีขนาดใหญ่กว่า 0.8 ไมครอน (พื้นที่)
<25
1.10

ชิปขอบ, รอยขีดข่วน, รอยแตก, ลักยิ้ม/หลุม, หมอกควัน, เปลือกส้ม (การตรวจสอบด้วยภาพ)

0
1.11 ช่องว่างพันธะ: การตรวจสอบด้วยภาพ> เส้นผ่านศูนย์กลาง 0.5 มม.
0



ซิลิคอนบนฉนวนเวเฟอร์ร้านผลิต:


Silicon On Insulator Wafers shops
