ตัวรับกราไฟท์เคลือบ SiC สำหรับ ASM
  • ตัวรับกราไฟท์เคลือบ SiC สำหรับ ASMตัวรับกราไฟท์เคลือบ SiC สำหรับ ASM

ตัวรับกราไฟท์เคลือบ SiC สำหรับ ASM

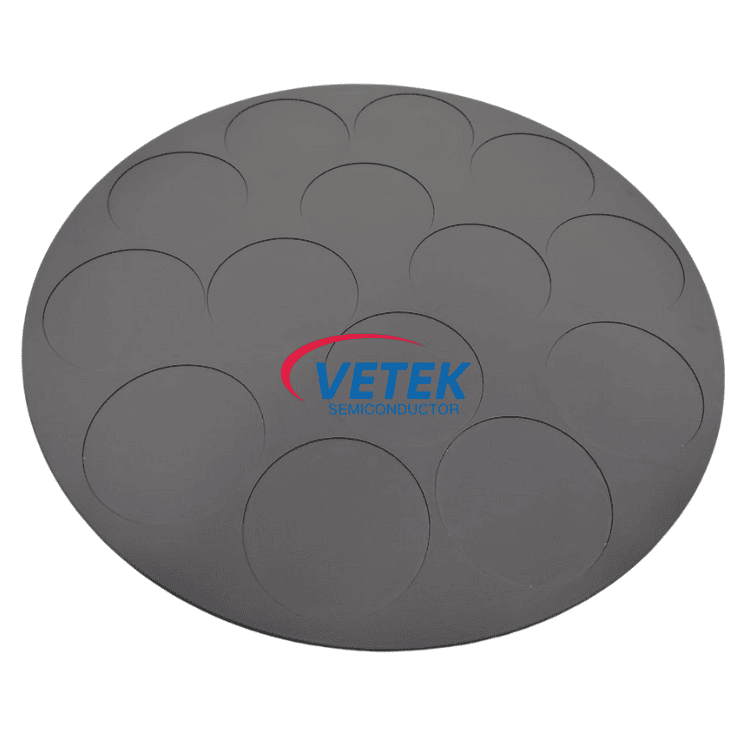

ตัวรับกราไฟท์เคลือบ Veteksemicon SiC สำหรับ ASM เป็นส่วนประกอบตัวพาหลักในกระบวนการเอพิเทแอกเซียลของเซมิคอนดักเตอร์ ผลิตภัณฑ์นี้ใช้เทคโนโลยีการเคลือบไพโรไลติกซิลิคอนคาร์ไบด์ที่เป็นเอกสิทธิ์ของเราและกระบวนการตัดเฉือนที่มีความแม่นยำ เพื่อให้มั่นใจถึงประสิทธิภาพที่เหนือกว่าและอายุการใช้งานที่ยาวนานเป็นพิเศษในสภาพแวดล้อมกระบวนการที่มีอุณหภูมิสูงและมีฤทธิ์กัดกร่อน เราเข้าใจอย่างลึกซึ้งถึงข้อกำหนดที่เข้มงวดของกระบวนการเอพิแทกเซียลในด้านความบริสุทธิ์ของสารตั้งต้น ความคงตัวทางความร้อน และความสม่ำเสมอ และมุ่งมั่นที่จะมอบโซลูชันที่เสถียรและเชื่อถือได้แก่ลูกค้า ซึ่งช่วยเพิ่มประสิทธิภาพการทำงานของอุปกรณ์โดยรวม

ข้อมูลผลิตภัณฑ์ทั่วไป


สถานที่กำเนิด:
จีน
ชื่อแบรนด์:
คู่แข่งของฉัน
หมายเลขรุ่น:
ตัวรับกราไฟท์เคลือบ SiC สำหรับ ASM-01
การรับรอง:
ISO9001


เงื่อนไขทางธุรกิจผลิตภัณฑ์


ปริมาณการสั่งซื้อขั้นต่ำ:
ขึ้นอยู่กับการเจรจา
ราคา:
ติดต่อเพื่อขอใบเสนอราคาที่กำหนดเอง
รายละเอียดบรรจุภัณฑ์:
แพคเกจการส่งออกมาตรฐาน
เวลาจัดส่ง:
เวลาจัดส่ง: 30-45 วันหลังจากยืนยันการสั่งซื้อ
เงื่อนไขการชำระเงิน:
ที/ที
ความสามารถในการจัดหา:
100 หน่วย/เดือน


✔ใบสมัคร: ซับสเตรตกราไฟท์เคลือบ Veteksemicon SiC เป็นวัสดุสิ้นเปลืองหลักสำหรับอุปกรณ์เอพิแทกเซียลซีรีส์ ASM รองรับเวเฟอร์โดยตรงและให้สนามความร้อนที่สม่ำเสมอและเสถียรในระหว่างการเอพิแทกซีที่มีอุณหภูมิสูง ทำให้เป็นองค์ประกอบหลักในการรับประกันการเติบโตคุณภาพสูงของวัสดุเซมิคอนดักเตอร์ขั้นสูง เช่น GaN และ SiC

✔บริการที่สามารถให้ได้: การวิเคราะห์สถานการณ์การใช้งานของลูกค้า การจับคู่วัสดุ การแก้ปัญหาทางเทคนิค

✔ประวัติบริษัท:Veteksemicon มีห้องปฏิบัติการ 2 แห่ง ซึ่งเป็นทีมผู้เชี่ยวชาญที่มีประสบการณ์ด้านวัสดุมาเป็นเวลา 20 ปี พร้อมด้วยความสามารถในการวิจัยและพัฒนา การผลิต การทดสอบ และการตรวจสอบ


พารามิเตอร์ทางเทคนิค


โครงการ
พารามิเตอร์
รุ่นที่ใช้งานได้
อุปกรณ์เอพิแทกเซียลซีรีส์ ASM
วัสดุฐาน
กราไฟท์ไอโซสแตติกความหนาแน่นสูงมีความบริสุทธิ์สูง
วัสดุเคลือบ
ไพโรไลติกซิลิคอนคาร์ไบด์ที่มีความบริสุทธิ์สูง
ความหนาของการเคลือบ
ความหนามาตรฐานคือ 80-150 μm (ปรับแต่งตามความต้องการกระบวนการของลูกค้า)
ความหยาบผิว
พื้นผิวเคลือบ Ra ≤ 0.5 μm (สามารถขัดเงาได้ตามความต้องการของกระบวนการ)
รับประกันความสม่ำเสมอ
ผลิตภัณฑ์แต่ละชิ้นผ่านการทดสอบรูปลักษณ์ มิติ และกระแสวนอย่างเข้มงวดก่อนออกจากโรงงานเพื่อให้มั่นใจในคุณภาพที่มั่นคงและเชื่อถือได้


ตัวรับกราไฟท์เคลือบ Veteksemicon SiC สำหรับข้อดีหลัก ASM


1. ความบริสุทธิ์สูงและอัตราข้อบกพร่องต่ำ

การใช้ซับสเตรตกราไฟท์พิเศษเกรดอนุภาคละเอียดที่มีความบริสุทธิ์สูง ผสมผสานกับกระบวนการเคลือบไอสารเคมี (CVD) ที่มีการควบคุมอย่างเข้มงวด เรารับประกันว่าการเคลือบมีความหนาแน่น ปราศจากรูเข็ม และปราศจากสิ่งเจือปน ซึ่งช่วยลดความเสี่ยงของการปนเปื้อนของอนุภาคในระหว่างกระบวนการเอพิแทกเซียลได้อย่างมาก โดยให้สภาพแวดล้อมของซับสเตรตที่สะอาดสำหรับการเติบโตของชั้นเอพิแอกเชียลคุณภาพสูง


2. ทนต่อการกัดกร่อนและทนต่อการสึกหรอได้ดีเยี่ยม

การเคลือบไพโรไลติกซิลิคอนคาร์ไบด์มีความแข็งและความเฉื่อยทางเคมีสูงมาก ต้านทานการกัดกร่อนของแหล่งซิลิคอน (เช่น SiH4, SiHCl3) แหล่งคาร์บอน (เช่น C3H8) และก๊าซกัดกร่อน (เช่น HCl, H2) ที่อุณหภูมิสูงได้อย่างมีประสิทธิภาพ ซึ่งช่วยขยายรอบการบำรุงรักษาฐานได้อย่างมาก และลดเวลาหยุดทำงานของเครื่องจักรที่เกิดจากการเปลี่ยนส่วนประกอบ


3. ความสม่ำเสมอทางความร้อนและเสถียรภาพที่ดีเยี่ยม

เราปรับการกระจายสนามความร้อนให้เหมาะสมภายในช่วงอุณหภูมิการทำงานผ่านการออกแบบโครงสร้างพื้นผิวที่แม่นยำและการควบคุมความหนาของชั้นเคลือบ สิ่งนี้แปลโดยตรงเป็นความหนาและความสม่ำเสมอของความต้านทานที่ดีเยี่ยมในเวเฟอร์เอพิแทกเซียล ซึ่งส่งผลให้ผลผลิตการผลิตชิปดีขึ้น


4. มีความแข็งแรงในการยึดเกาะของสารเคลือบได้ดีเยี่ยม

การปรับสภาพพื้นผิวล่วงหน้าและเทคโนโลยีการเคลือบแบบไล่ระดับช่วยให้การเคลือบซิลิกอนคาร์ไบด์สร้างชั้นพันธะที่แข็งแกร่งกับซับสเตรตกราไฟท์ ป้องกันปัญหาการลอก หลุดล่อน หรือการแตกร้าวของสารเคลือบที่อาจเกิดขึ้นในระหว่างการหมุนเวียนด้วยความร้อนในระยะยาวได้อย่างมีประสิทธิภาพ


5. ขนาดที่แม่นยำและการจำลองแบบโครงสร้าง

เรามีความสามารถในการตัดเฉือน CNC และการทดสอบที่ครบถ้วน ทำให้เราสามารถจำลองรูปทรงที่ซับซ้อน ขนาดช่อง และส่วนเชื่อมต่อการติดตั้งของฐานเดิมได้อย่างสมบูรณ์ ทำให้มั่นใจได้ถึงการจับคู่ที่สมบูรณ์แบบและฟังก์ชัน Plug-and-Play กับแพลตฟอร์มของลูกค้า


6. การรับรองการตรวจสอบห่วงโซ่ทางนิเวศวิทยา

ตัวรับกราไฟท์เคลือบ Veteksemicon SiC สำหรับการตรวจสอบห่วงโซ่ทางนิเวศของ ASM ครอบคลุมถึงวัตถุดิบจนถึงการผลิต ผ่านการรับรองมาตรฐานสากล และมีเทคโนโลยีที่ได้รับการจดสิทธิบัตรมากมายเพื่อให้มั่นใจในความน่าเชื่อถือและความยั่งยืนในสาขาเซมิคอนดักเตอร์และพลังงานใหม่

สำหรับข้อกำหนดทางเทคนิคโดยละเอียด เอกสารไวท์เปเปอร์ หรือการเตรียมการทดสอบตัวอย่าง โปรดติดต่อทีมสนับสนุนทางเทคนิคของเราเพื่อสำรวจว่า Veteksemicon สามารถเพิ่มประสิทธิภาพกระบวนการของคุณได้อย่างไร


ฟิลด์แอปพลิเคชันหลัก


ทิศทางการสมัคร
สถานการณ์ทั่วไป
การผลิตอุปกรณ์กำลัง SiC
ในการเจริญเติบโตแบบโฮโมอีพิแทกเซียลของ SiC สารตั้งต้นจะรองรับสารตั้งต้นของซิลิคอนคาร์ไบด์โดยตรง โดยเผชิญกับอุณหภูมิสูงกว่า 1600°C และสภาพแวดล้อมของก๊าซที่กัดกร่อนได้สูง
การผลิตอุปกรณ์ RF และอุปกรณ์ไฟฟ้าที่ใช้ซิลิคอน
ใช้ในการขยายชั้น epitaxal บนพื้นผิวซิลิกอน โดยทำหน้าที่เป็นพื้นฐานสำหรับการผลิตอุปกรณ์พลังงานระดับไฮเอนด์ เช่น ทรานซิสเตอร์แบบไบโพลาร์เกทที่หุ้มฉนวน (IGBT) MOSFET ซุปเปอร์จังค์ชัน และอุปกรณ์ความถี่วิทยุ (RF)
Epitaxy สารกึ่งตัวนำแบบผสมรุ่นที่สาม
ตัวอย่างเช่น ใน GaN-on-Si (แกลเลียมไนไตรด์บนซิลิคอน) การเจริญเติบโตแบบเฮเทอโรเอปิโทเชียล จะทำหน้าที่เป็นส่วนประกอบสำคัญที่รองรับซับสเตรตแซฟไฟร์หรือซิลิกอน

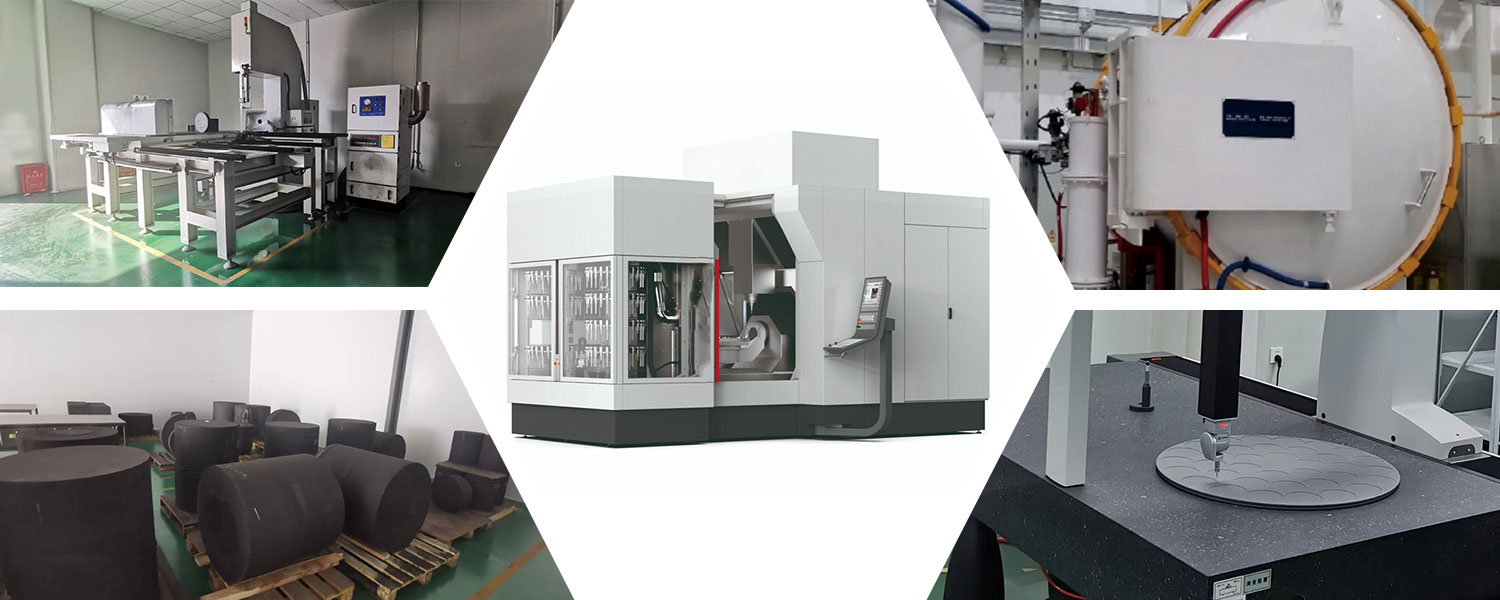

ร้านผลิตภัณฑ์วีเทคเซมิคอน
