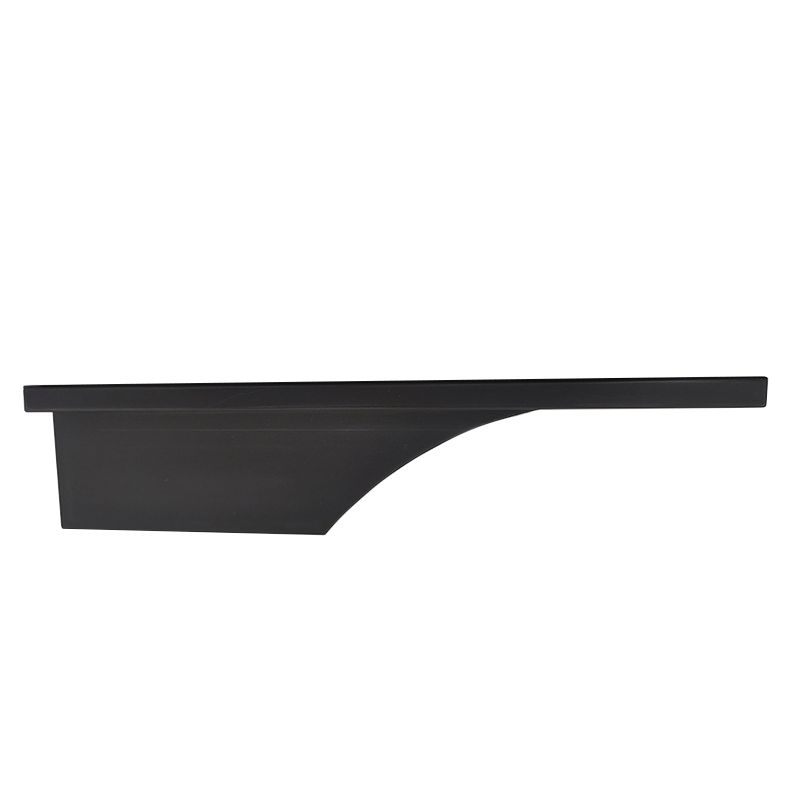

ตัวป้องกันการเคลือบ CVD SIC
  • ตัวป้องกันการเคลือบ CVD SICตัวป้องกันการเคลือบ CVD SIC

ตัวป้องกันการเคลือบ CVD SIC

ตัวป้องกันการเคลือบ CVD SIC ของ Vetek Semiconductor ที่ใช้คือ LPE sic epitaxy คำว่า "LPE" มักจะหมายถึง epitaxy ความดันต่ำ (LPE) ในการสะสมไอสารเคมีแรงดันต่ำ (LPCVD) ในการผลิตเซมิคอนดักเตอร์ LPE เป็นเทคโนโลยีกระบวนการสำคัญสำหรับการปลูกฟิล์มบางคริสตัลเดี่ยวซึ่งมักจะใช้ในการปลูกชั้น epitaxial ซิลิคอนหรือชั้น epitaxial semiconductor อื่น ๆ ไม่ลังเลที่จะติดต่อเราสำหรับคำถามเพิ่มเติม


การวางตำแหน่งผลิตภัณฑ์และฟังก์ชั่นหลัก:

ตัวป้องกันการเคลือบ CVD SIC เป็นองค์ประกอบสำคัญในอุปกรณ์ epitaxial LPE Silicon Carbide ส่วนใหญ่ใช้เพื่อปกป้องโครงสร้างภายในของห้องปฏิกิริยาและปรับปรุงความเสถียรของกระบวนการ ฟังก์ชั่นหลักของมันรวมถึง:


การป้องกันการกัดกร่อน: การเคลือบซิลิกอนคาร์ไบด์ที่เกิดขึ้นจากกระบวนการสะสมไอสารเคมี (CVD) สามารถต้านทานการกัดกร่อนทางเคมีของคลอรีน/ฟลูออรีนพลาสมาและเหมาะสำหรับสภาพแวดล้อมที่รุนแรงเช่นอุปกรณ์แกะสลัก;

การจัดการความร้อน: การนำความร้อนสูงของวัสดุซิลิกอนคาร์ไบด์สามารถเพิ่มประสิทธิภาพความสม่ำเสมอของอุณหภูมิในห้องปฏิกิริยาและปรับปรุงคุณภาพของชั้น epitaxial;

การลดมลพิษ: ในฐานะที่เป็นส่วนประกอบของซับในนั้นสามารถป้องกันไม่ให้เกิดปฏิกิริยาโดยผลิตภัณฑ์จากการติดต่อโดยตรงกับห้องและขยายวงจรการบำรุงรักษาอุปกรณ์


ลักษณะทางเทคนิคและการออกแบบ:


การออกแบบโครงสร้าง:

มักจะแบ่งออกเป็นชิ้นส่วนครึ่งส่วนบนและล่าง, การติดตั้งแบบสมมาตรรอบ ๆ ถาดเพื่อสร้างโครงสร้างการป้องกันรูปวงแหวน;

การร่วมมือกับส่วนประกอบต่าง ๆ เช่นถาดและหัวฝักบัวแก๊สเพื่อเพิ่มประสิทธิภาพการกระจายอากาศและเอฟเฟกต์การโฟกัสพลาสมา

กระบวนการเคลือบ:

วิธี CVD ใช้ในการสะสมการเคลือบ SIC ที่มีความบริสุทธิ์สูงโดยมีความสม่ำเสมอของความหนาของฟิล์มภายใน± 5% และความขรุขระของพื้นผิวต่ำถึงRa≤0.5μm;

ความหนาของการเคลือบทั่วไปคือ100-300μmและสามารถทนต่อสภาพแวดล้อมที่อุณหภูมิสูง 1600 ℃


สถานการณ์แอปพลิเคชันและข้อได้เปรียบด้านประสิทธิภาพ:


อุปกรณ์ที่ใช้บังคับ:

ส่วนใหญ่ใช้สำหรับเตาหลอม epitaxial ขนาด 6 นิ้วขนาด 6 นิ้วของ LPE ซึ่งรองรับการเจริญเติบโตของ sic homoepitaxial;

เหมาะสำหรับอุปกรณ์แกะสลักอุปกรณ์ MOCVD และสถานการณ์อื่น ๆ ที่ต้องทนต่อการกัดกร่อนสูง

ตัวบ่งชี้สำคัญ:

ค่าสัมประสิทธิ์การขยายความร้อน: 4.5 ×10⁻⁶/K (จับคู่กับสารตั้งต้นกราไฟท์เพื่อลดความเครียดจากความร้อน);

ความต้านทาน: 0.1-10Ω· CM (ข้อกำหนดความเป็นผู้นำการประชุม);

อายุการใช้งาน: ยาวกว่าวัสดุควอตซ์/ซิลิกอนแบบดั้งเดิม 3-5 เท่า


อุปสรรคทางเทคนิคและความท้าทาย


ผลิตภัณฑ์นี้จำเป็นต้องเอาชนะความยากลำบากของกระบวนการเช่นการควบคุมความสม่ำเสมอของการเคลือบ (เช่นการชดเชยความหนาของขอบ) และการเพิ่มประสิทธิภาพการยึดติดของอินเตอร์เฟสการเคลือบพื้นผิว (≥30MPA) และในเวลาเดียวกันจำเป็นต้องจับคู่การหมุนความเร็วสูง (1000rpm) และข้อกำหนดการไล่ระดับอุณหภูมิของอุปกรณ์ LPE





คุณสมบัติทางกายภาพพื้นฐานของการเคลือบ CVD SIC:

CVD SIC COATING FILM CRYSTAL STRUCTURE

คุณสมบัติทางกายภาพพื้นฐานของการเคลือบ CVD SIC
คุณสมบัติ ค่าทั่วไป
โครงสร้างผลึก FCC βเฟส polycrystalline ส่วนใหญ่ (111) มุ่งเน้น
ความหนาแน่น 3.21 g/cm³
ความแข็ง 2500 Vickers Hardness (500 กรัมโหลด)
ขนาดเกรน 2 ~ 10 มม.
ความบริสุทธิ์ทางเคมี 99.99995%
ความจุความร้อน 640 J ·กก.-1· K-1
อุณหภูมิระเหิด 2700 ℃
ความแข็งแรงของการโค้งงอ 415 MPa RT 4 จุด
โมดูลัสของ Young 430 GPA 4PT BEND, 1300 ℃
การนำความร้อน 300W · m-1· K-1
การขยายตัวทางความร้อน (CTE) 4.5 × 10-6K-1


ร้านค้าผลิต:

VeTek Semiconductor Production Shop


ภาพรวมของห่วงโซ่อุตสาหกรรมชิปเซมิคอนดักเตอร์ Epitaxy:

Overview of the semiconductor chip epitaxy industry chain
